TNC مرد سے N مرد RG58 RF سماکشی کیبل:
فیچرز ایپلی کیشنز اور سلیکشن گائیڈ
جانیں کہ کس طرح ایک TNC مردانہ سے N مرد RG58 RF سماکشی کیبل ریڈیو آلات کے اینٹینا وائرلیس کمیونیکیشن ٹرمینلز اور RF کے درمیان قابل اعتماد RF سگنل ٹرانسمیشن کے لیے 50 اوہم مائبادی RG58 کوکسیل کنسٹرکشن گولڈ-پلیٹڈ کانٹیکٹس اور VSWR کو یکجا کرتا ہے۔
فوری پروڈکٹ کا تعارف

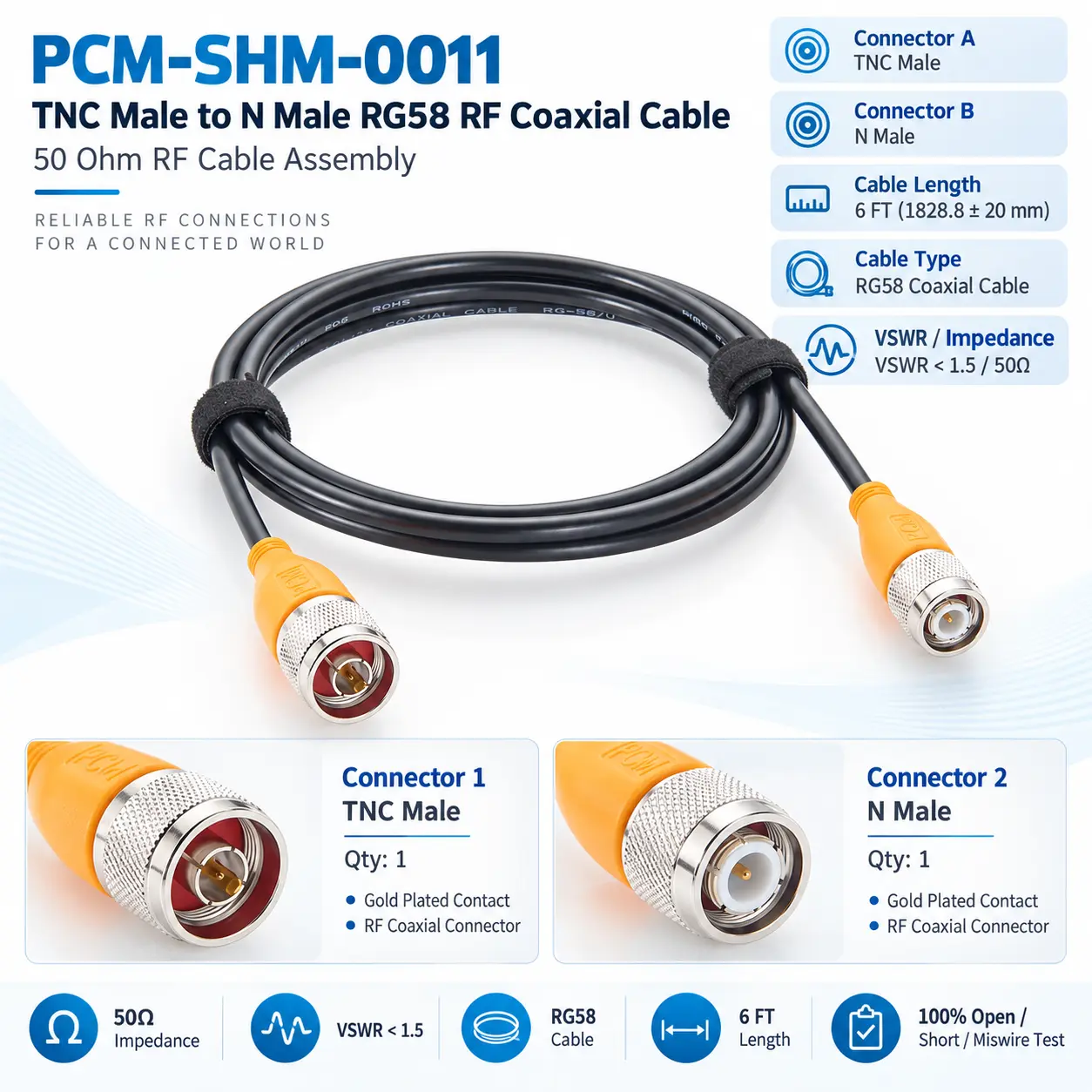

| پروڈکٹ کا نام: | TNC مرد سے N مرد RG58 RF سماکشی کیبل |
| پریمیئر کیبل P/N: | PCM{{0}SHM-0011 |
| کنیکٹر A: | TNC مرد |
| کنیکٹر B: | ن مرد |
| کیبل کی قسم: | آر جی 58 سماکشی کیبل |
| مصنوعات کی قسم: | آر ایف سماکشیی کیبل |
| کیبل کی لمبائی: | 6 FT |
| خصوصیت کی رکاوٹ: | 50Ω |
| پلاٹنگ سے رابطہ کریں: | گولڈ چڑھایا |
| VSWR: | ＜1.5 |
TNC سے N انٹیگریٹڈ کیبل بمقابلہ اڈاپٹر پلس الگ کیبل
| موازنہ | انٹیگریٹڈ TNC سے N RG58 کیبل | اڈاپٹر پلس الگ کیبل |
| انٹرفیس کی تبدیلی | براہ راست TNC سے N کنکشن | اضافی اڈاپٹر درکار ہے۔ |
| تنصیب | آسان کیبل روٹنگ | انسٹال کرنے کے لیے مزید اجزاء |
| تنصیب کی جگہ | زیادہ کمپیکٹ | لمبا کنیکٹر اسٹیک |
| دیکھ بھال | معائنہ کرنے کے لیے کم پوائنٹس | متعدد کنکشن پوائنٹس |
| ایپلی کیشنز | OEM سامان، فکسڈ کیبلنگ اور حجم کے منصوبے | جانچ، عارضی تبدیلی اور انٹرفیس کا دوبارہ استعمال |
TNC مرد سے N Male RG58 RF کواکسیئل کیبل کیا ہے؟
TNC مردانہ سے N مرد RG58 RF سماکشی کیبل ایک 50 ohm RF انٹر کنکشن اسمبلی ہے۔
اس کی بنیادی ساخت کو اس طرح بیان کیا جا سکتا ہے:
TNC مردانہ کنیکٹر + RG58 50 Ohm Coaxial Cable + N Male Connector
TNC کا مردانہ اختتام TNC خواتین کے انٹرفیس کے ساتھ آلات سے جڑتا ہے جبکہ N مردانہ اختتام اینٹینا RF آلات یا وائرلیس ٹرمینلز سے جڑتا ہے۔ RG58 سماکشی ڈھانچہ RF ٹرانسمیشن اینٹینا ایکسٹینشن انٹرفیس کنورژن RF ٹیسٹنگ اور OEM کنکشن کے لیے 50 اوہم رکاوٹ اور شیلڈنگ کو برقرار رکھتا ہے۔
پروڈکٹ کیسے کام کرتا ہے۔
RF سگنل TNC کنیکٹر کے ذریعے داخل ہوتا ہے RG58 سینٹر کنڈکٹر کے ساتھ سفر کرتا ہے اور بیرونی شیلڈ کو واپسی کے راستے اور برقی مقناطیسی شیلڈنگ کے طور پر استعمال کرتا ہے۔
اس کے بعد یہ N قسم کے کنیکٹر کے ذریعے ایک اینٹینا RF ماڈیول یا وائرلیس ڈیوائس سے باہر نکلتا ہے سگنل پاتھ کو 50 اوہم مائبادی تسلسل برقرار رکھنا چاہیے مائبادی کی عدم مماثلت انعکاس زیادہ کھڑی لہروں اور ٹرانسمیشن کی کارکردگی کو کم کرنے کا سبب بن سکتی ہے، اس لیے کنیکٹر کی قسم کی رکاوٹ کی فریکوئنسی اور سسٹم کے تقاضوں کی تصدیق ہونی چاہیے۔
.
عام آر ایف کیبل کے مسائل
متعدد اڈاپٹر کنکشن پوائنٹس کی تنصیب کی جگہ اور دیکھ بھال کی ضروریات کو بڑھاتے ہیں۔
بنیادی پروڈکٹ ویلیو
PCM{{0}SHM-0011
PCM-HD-0011 کے بنیادی فوائد کا خلاصہ اس طرح کیا جا سکتا ہے:
◆ مربوط کنکشن RF سسٹم کو آسان بناتا ہے۔
مربوط TNC مردانہ سے N مردانہ ڈیزائن مختلف RF انٹرفیس کو براہ راست جوڑتا ہے جس سے اضافی اڈاپٹر اور انٹرمیڈیٹ کیبلز کو کم کیا جاتا ہے یہ کنکشن پوائنٹس کی تعداد کو کم کرنے میں مدد کرتا ہے اور فکسڈ ایکویپمنٹ انٹینا سسٹمز اور OEM پروجیکٹس میں کیبلنگ کو آسان بناتا ہے۔
◆ 50 اوہم آر ایف ٹرانسمیشن کو برقرار رکھتا ہے۔
کیبل 50 ohm RF سسٹمز کے لیے ڈیزائن کی گئی ہے اور یہ مطابقت پذیر وائرلیس اینٹینا اور RF آلات کے درمیان سگنل کی ترسیل کو سپورٹ کرتی ہے، مناسب رکاوٹ کا تسلسل غیر ضروری عکاسی کو کم کرنے اور سسٹم کے مستقل رابطے کو برقرار رکھنے میں مدد کرتا ہے۔
◆ کیبلنگ اور اینٹینا کی توسیع کے لیے موزوں ہے۔
تقریباً 1.83 میٹر کی معیاری لمبائی انٹینا کنکشن اور پوزیشننگ کی ضروریات کے لیے بہت سے آلات کی مدد کرتی ہے جبکہ عارضی کیبل کے امتزاج کو کم کرتی ہے دیگر لمبائیوں کا انتخاب اصل سامان کی ترتیب کے مطابق کیا جا سکتا ہے۔
◆ OEM حسب ضرورت اور حجم کی فراہمی کی حمایت کرتا ہے۔
OEM آلات اور حجم کے منصوبوں کے لیے کنیکٹر کی قسم کیبل کی لمبائی کی کیبل کی تفصیلات اور تنصیب کی ضروریات کو اپنی مرضی کے مطابق بنایا جا سکتا ہے ان عناصر کو ایک RF کیبل اسمبلی میں ضم کرنے سے پروکیورمنٹ اسمبلی اور میٹریل مینجمنٹ کو آسان بنایا جا سکتا ہے۔
مصنوعات کی نمائش
اسی طرح کی مصنوعات
مطابقت کا بیان
کنیکٹر اور مائبادا مطابقت
- خریدنے سے پہلے اس بات کی تصدیق کریں کہ آلات ایک مطابقت پذیر TNC خواتین انٹرفیس کا استعمال کرتے ہیں مخالف طرف ایک N خاتون انٹرفیس کا استعمال کرتا ہے اور مکمل RF سسٹم 50 اوہم مائبادی کے لیے ڈیزائن کیا گیا ہے صرف فزیکل کنیکٹر فٹ ہی مائبادی فریکوئنسی یا ٹرانسمیشن کی کارکردگی میں مطابقت کی ضمانت نہیں دیتا ہے۔
تعدد اور ماحولیات کے تقاضے
- آپریٹنگ فریکوئنسی کیبل کی لمبائی قابل اجازت اندراج نقصان اور تنصیب کے ماحول کی بھی تصدیق کی جانی چاہیے ہائی-فریکوئنسی طویل فاصلے کے پنروک درجہ حرارت کے خلاف مزاحم لچکدار یا میکانکی طور پر مطالبہ کرنے والی ایپلی کیشنز کے لیے کیبل اسمبلی کو سامان کی وضاحتوں اور مکمل RF لنک کی ضروریات کے مطابق منتخب یا اپنی مرضی کے مطابق بنایا جانا چاہیے۔
صحیح TNC سے N RF کواکسیئل کیبل کا انتخاب کیسے کریں؟
کنیکٹرز اور سسٹم کی رکاوٹ کی تصدیق کریں۔
تصدیق کریں کہ دونوں سرے مطابقت پذیر TNC خواتین اور N خواتین کے انٹرفیس کا استعمال کرتے ہیں اور تصدیق کریں کہ آلات کا اینٹینا اور مکمل RF پاتھ 50 اوہم رکاوٹ کا استعمال کرتا ہے۔
تعدد اور ٹرانسمیشن کے نقصان کی تصدیق کریں۔
آپریٹنگ فریکوئنسی کے مطابق RG58 کیبل اور کنیکٹر کی کارکردگی کا جائزہ لیں اعلی تعدد اور طویل فاصلے کے لیے عام طور پر کشندگی اور مکمل اندراج کے نقصان پر زیادہ توجہ کی ضرورت ہوتی ہے۔
کیبل کی لمبائی اور انسٹالیشن لے آؤٹ کی تصدیق کریں۔
معیاری لمبائی تقریباً 1828.8 ±20 ملی میٹر ہے تنصیب کے مسائل یا غیر ضروری RF نقصان سے بچنے کے لیے آلات کی جگہ اور روٹنگ کے مطابق کیبل کی لمبائی منتخب کریں۔
ماحولیات اور اپنی مرضی کے مطابق تقاضوں کی تصدیق کریں۔
بیرونی صنعتی یا موبائل ایپلی کیشنز کے لیے پانی کی مزاحمت کے درجہ حرارت کے خلاف مزاحمت تیل کی مزاحمت کی لچک اور مکینیکل طاقت کی تصدیق کرتے ہیں اپنی مرضی کے کنیکٹر کی لمبائی اور جیکٹس بھی بتائی جا سکتی ہیں۔
حسب ضرورت صلاحیتیں
↕ کنیکٹر کے اختیارات
TNC، N قسم اور دیگر RF کنیکٹر کے امتزاج، واقفیت اور صنف کو اپنی مرضی کے مطابق بنایا جا سکتا ہے۔
□ کیبل کی لمبائی
کیبل کی لمبائی سامان کی جگہ، کابینہ کی ترتیب اور اینٹینا کی پوزیشن کے لئے اپنی مرضی کے مطابق کیا جا سکتا ہے.
◉ سماکشیی کیبل
RG58 یا دیگر 50 اوہم کیبلز کو فریکوئنسی، نقصان اور لچک کی ضروریات کے مطابق منتخب کیا جا سکتا ہے۔
⚙ بڑھتے ہوئے ڈیزائن
سیدھا، دائیں-زاویہ اور دوسرے بڑھتے ہوئے ڈھانچے کو محدود جگہوں کے لیے اپنی مرضی کے مطابق بنایا جا سکتا ہے۔
⌘ لیبل پیکیجنگ
لیبل، لمبائی کے نشانات، پیکیجنگ اور OEM معلومات والیوم آرڈرز کے لیے اپنی مرضی کے مطابق کی جا سکتی ہیں۔
◇ حجم کی فراہمی
حجم اور طویل مدتی فراہمی کے لیے ڈرائنگ، BOM یا نمونوں کے ذریعے تفصیلات کی تصدیق کی جا سکتی ہے۔
نتیجہ:
PCM-SHM-0010 TNC مردانہ سے N مرد RG58 RF کواکسیئل کیبل ایک تیار شدہ 50 ohm RF اسمبلی ہے جو کنیکٹر کی تبدیلی، RF سگنل ٹرانسمیشن اور آلات کیبلنگ کو یکجا کرتی ہے۔
معیاری 6 فٹ کیبل میں VSWR 1.5 سے کم ہے اور یہ وائرلیس آلات، اینٹینا، RF ماڈیولز اور OEM آلات کے لیے موزوں ہے۔ انتخاب میں کنیکٹر کی قسم، رکاوٹ، تعدد، لمبائی، نقصان اور تنصیب کے ماحول پر غور کرنا چاہیے، اپنی مرضی کے مطابق کیبل کے اختیارات دستیاب ہیں۔.
پروڈکٹ کے اکثر پوچھے گئے سوالات
کیا یہ تمام آلات پر فٹ بیٹھتا ہے؟
صرف کنیکٹر کے نام ہی کافی نہیں ہیں۔ جنس، 50 اوہم رکاوٹ، تعدد اور تنصیب کی شرائط مماثل ہونی چاہئیں۔
معیاری لمبائی کیا ہے؟
اس کی معیاری لمبائی 1828.8 ±20 ملی میٹر، تقریباً 1.83 میٹر یا 6 فٹ ہے۔
کیا لمبائی اپنی مرضی کے مطابق کی جا سکتی ہے؟
کیبل کی لمبائی سامان کی جگہ، روٹنگ اور تنصیب الاؤنس کے مطابق اپنی مرضی کے مطابق کیا جا سکتا ہے.
1.5 سے نیچے VSWR کا کیا مطلب ہے؟
لوئر VSWR عام طور پر بہتر مائبادا مماثلت اور کم RF سگنل کی عکاسی کرتا ہے۔
کیا یہ ایک اینٹینا بڑھا سکتا ہے؟
اسے اینٹینا کی توسیع کے لیے استعمال کیا جا سکتا ہے جب کنیکٹرز، مائبادا، فریکوئنسی اور نقصان کی ضروریات مماثل ہوں۔
کیا OEM حسب ضرورت دستیاب ہے؟
OEM حجم کی فراہمی کے لیے کنیکٹر، لمبائی، کیبل، لیبلنگ اور پیکیجنگ حسب ضرورت دستیاب ہیں۔
