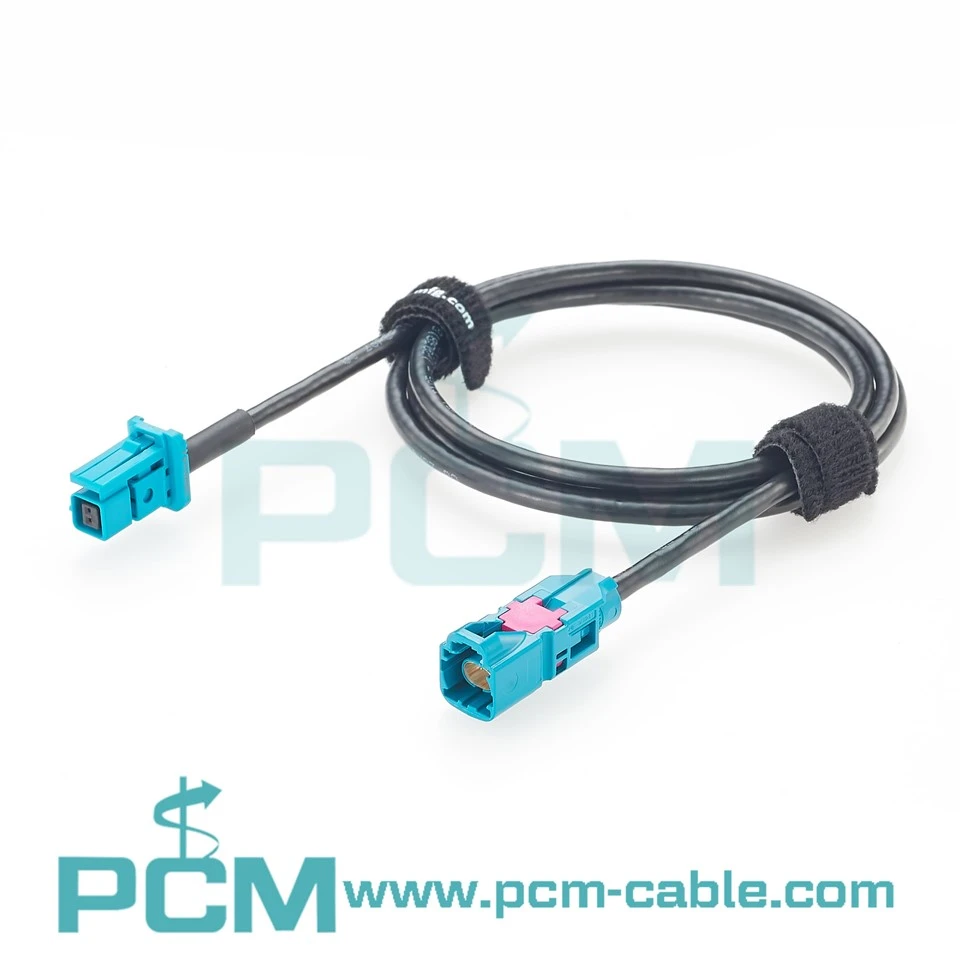

H-MTD سے MATEnet کیبل
PCM Cable Co., Ltd. چین میں H-MTD to MATEnet کیبل مینوفیکچررز اور سپلائرز میں سے ایک سرکردہ ہے۔ ہماری فیکٹری سے رعایتی قیمت پر تھوک اعلی معیار کی اپنی مرضی کے مطابق مصنوعات میں خوش آمدید۔ کوٹیشن اور مفت نمونے کے لیے ہم سے رابطہ کریں۔
پریمیئر کیبل PCM{{0}ZC-0216ایک نیا ترقی یافتہ ہےH-MTD سے MATEnet آٹوموٹیو ایتھرنیٹ کیبلRosenberger H-MTD اور TE کنیکٹیویٹی MATEnet ہائی-اسپیڈ آٹوموٹیو ڈیٹا انٹرفیس کے درمیان براہ راست جسمانی باہمی ربط پیدا کرنے کے لیے انجنیئر کیا گیا۔
ایک سرے کا استعمال کرتا ہے۔روزنبرجر E6S10A-1CAZ5-Z H-MTD Z کوڈ مردانہ پلگ، جبکہ مخالف سرے میں ایک خاتون-سائیڈ MATEnet کنکشن کی بنیاد پر شامل ہوتا ہے۔TE کنیکٹیویٹی 2302510-9 Z کوڈ. اسمبلی استعمال کرتا ہے۔GG 2Speed 251 آٹوموٹو ایتھرنیٹ کیبلاور اس کی معیاری لمبائی 1 میٹر ہے۔

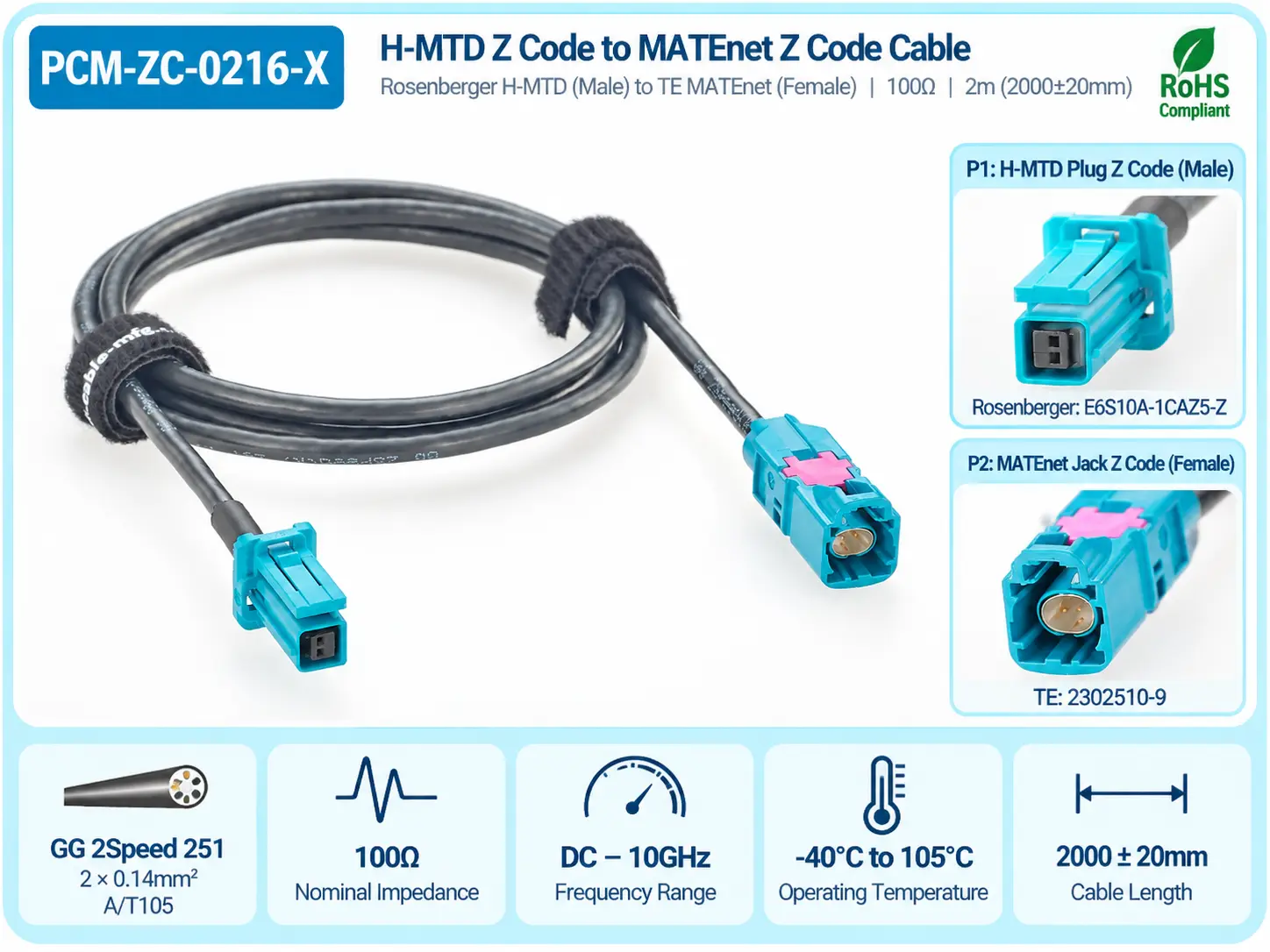

مصنوعات کی تفصیلات
| پروڈکٹ کا نام | H-MTD Z Code Male to MATEnet Z Code Female Automotive Ethernet Cable |
| پریمیئر کیبل P/N: | PCM-ZC-0216 |
| P1 انٹرفیس | روزنبرجر H-MTD Z کوڈ؛ روزنبرجر : E6S10A-1CAZ5-Z |
| P2 انٹرفیس | TE MATEnet Jack Z Code ;TE:2302510-9 |
| تار کی چھڑی | جی جی 2 اسپیڈ 251 |
| Nominal Impedance | 100Ω برائے نام |
| تعدد کی حد | DC-10GHz |
| کام کرنے کا درجہ حرارت | -40 ڈگری سے +105 ڈگری |

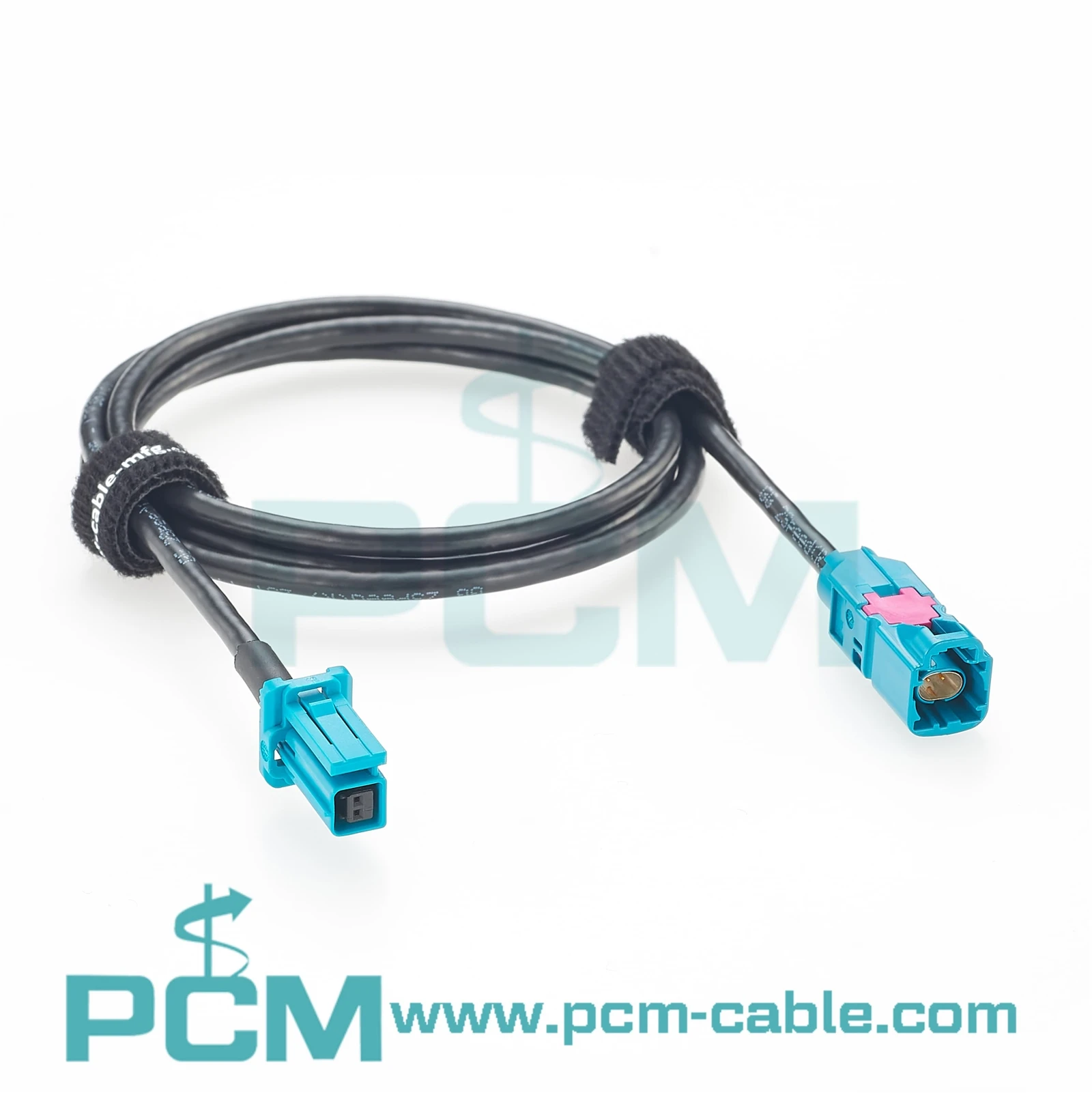

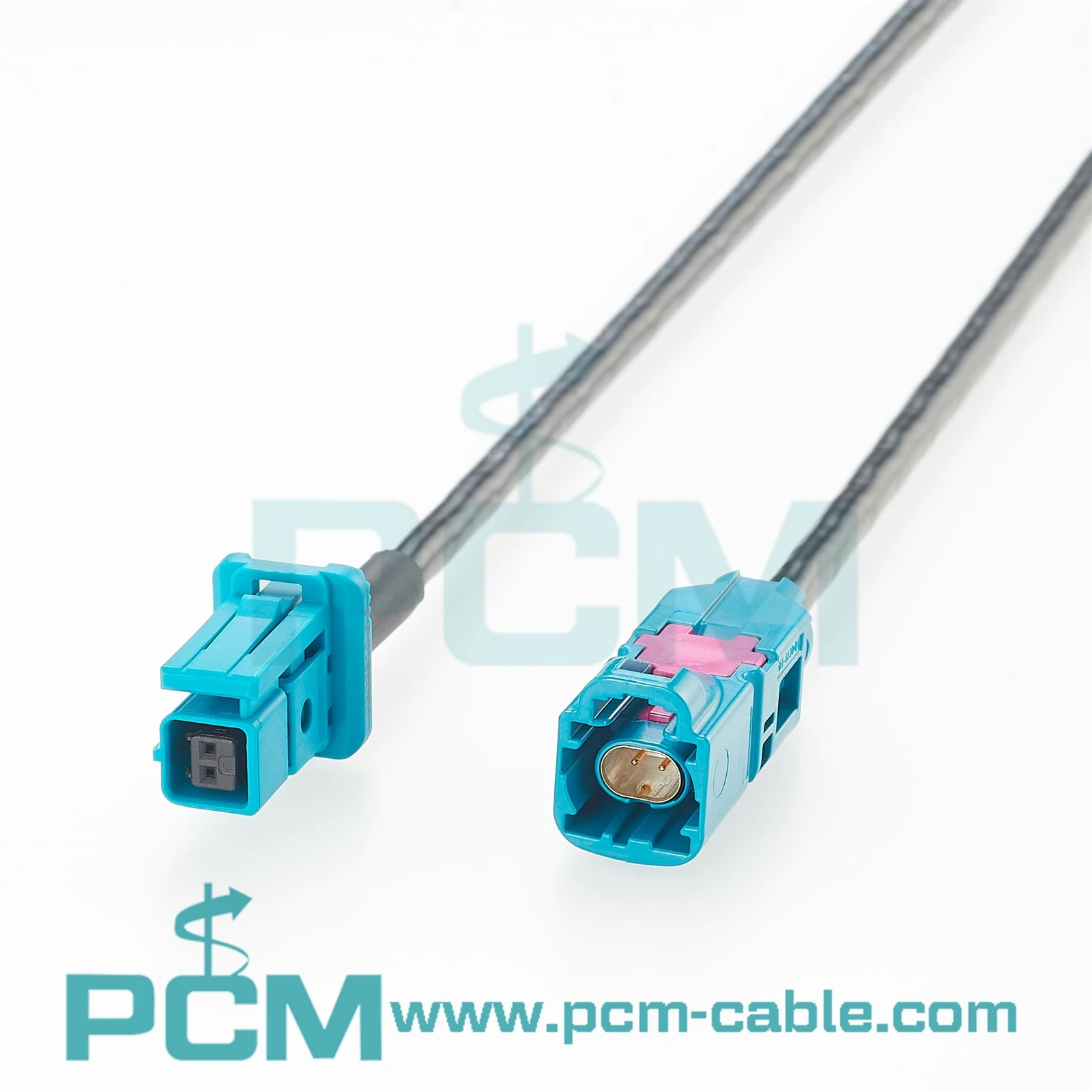

مصنوعات کی نمائش
مصنوعات کی خصوصیات
H-MTD سے MATEnet کراس-پلیٹ فارم انٹرفیس
PCM-ZC-0216 Rosenberger H-MTD Z-کوڈ شدہ مرد کنیکٹر اور TE MATEnet Z-کوڈ شدہ خواتین کنیکٹر کو ایک ہی کیبل اسمبلی میں ضم کرتا ہے، جو آلات کے اصل کنیکٹر پلیٹ فارم کو بدلے بغیر کراس پلیٹ فارم فزیکل کنیکٹیویٹی کو فعال کرتا ہے۔
وضاحت شدہ اصل کنیکٹر پارٹ نمبرز
H-MTD سائیڈ کو بطور بیان کیا گیا ہے۔E6S10A-1CAZ5-Z، جبکہ MATEnet سائیڈ پر مبنی ہے۔ٹی ای 2302510-9BOM مینجمنٹ، انٹرفیس کی شناخت اور مکینیکل مطابقت کی توثیق کے لیے عام H{{0}MTD/MATEnet وضاحتوں کے مقابلے میں واضح ٹریس ایبلٹی فراہم کرنا۔
GG 2Speed 251 ہائی-اسپیڈ ڈیفرینشل کیبل
اسمبلی GG 2Speed 251 ہائی-اسپیڈ آٹوموٹیو ڈیفرینشل کیبل استعمال کرتی ہے۔ اس کی بٹی ہوئی-جوڑی کی تعمیر کو تیز رفتار-آٹو موٹیو ڈیٹا کمیونیکیشن کے لیے ڈیزائن کیا گیا ہے اور، مناسب کنیکٹر ختم کرنے، شیلڈنگ اور روٹنگ کے ساتھ، ایک مستحکم تفریق سگنل کی ترسیل کا راستہ فراہم کرتا ہے۔
1-میٹر پہلے سے جمع کیبل ہارنس
معیاری 1-میٹر پہلے سے جمع کی گئی ترتیب بینچ ٹیسٹنگ، پروٹوٹائپ گاڑیوں، ECU ٹیسٹ سسٹمز اور مختصر آلات-سے-سامان کے کنکشن، سائٹ کو ختم کرنے-اور دستی ہائی سپیڈ جمپر اسمبلی کے لیے موزوں ہے جبکہ ٹیسٹ کی تعیناتی کی کارکردگی کو بہتر بناتا ہے۔
بنیادی درخواست کے منظرنامے۔
آٹوموٹو ایتھرنیٹ ECU ٹیسٹنگ
مواصلات کی توثیق، نیٹ ورک ڈیبگنگ اور فنکشنل ٹیسٹنگ کے لیے MATEnet ٹیسٹ ہارنسز، سوئچز، گیٹ ویز یا ڈویلپمنٹ پلیٹ فارمز سے لیس H{{0}MTD-ECUs کو جوڑنے کے لیے موزوں ہے۔
ADAS اور ڈومین کنٹرولر
مختلف سپلائرز سے ADAS کنٹرولرز، ڈومین کنٹرولرز اور ہائی-اسپیڈ گاڑی کے ماڈیولز کے لیبارٹری انضمام کے لیے موزوں ہے جب ان کے کنیکٹر پلیٹ فارمز مختلف ہوں۔
آٹوموٹو کیمرہ سسٹم
کیمروں، سراؤنڈ-دیکھنے کے نظام، امیج-پراسیسنگ یونٹس اور جانچ کے آلات کے درمیان جسمانی تیز-اسپیڈ ڈیٹا لنکس پر لاگو ہوتا ہے، بشرطیکہ پروٹوکول اور ڈیٹا کی شرح کیمرے اور ECU PHY کی ضروریات سے مماثل ہو۔
گیٹ وے اور ایتھرنیٹ سوئچ
گیٹ ویز، آٹوموٹیو ایتھرنیٹ سوئچز، سنٹرل کمپیوٹنگ یونٹس اور ٹیسٹ پلیٹ فارمز کو پل کر سکتے ہیں، خاص طور پر جب مختلف کنیکٹر ایکو سسٹم کے ارد گرد بنائے گئے نیٹ ورک ماڈیولز کی توثیق کر رہے ہوں۔
بنیادی کارکردگی کے فوائد
آسان کراس-پلیٹ فارم کنکشن اور ٹیسٹنگ
PCM-ZC-0216 H-MTD اور MATEnet کو براہ راست ایک کیبل اسمبلی میں ضم کرتا ہے، مختلف کنیکٹر پلیٹ فارمز میں لیبارٹری کے انضمام کو آسان بناتے ہوئے اضافی اڈاپٹرز، انٹرمیڈیٹ میٹنگ پوائنٹس اور عارضی وائرنگ کو کم کرتا ہے۔
بہتر پروٹو ٹائپ اور ای سی یو کی توثیق کی کارکردگی
جب ایک پروٹوٹائپ ECU اور ٹیسٹ پلیٹ فارم مختلف کنیکٹر سسٹمز کا استعمال کرتے ہیں، تو ایک وقف شدہ اڈاپٹر کیبل PCB انٹرفیس میں ترمیم کیے بغیر یا گاڑی کے ہارنس کو دوبارہ تعمیر کیے بغیر، پروٹوٹائپ کی توثیق اور ٹیسٹ کی تعیناتی کی کارکردگی کو بہتر بنا کر لنک قائم کر سکتی ہے۔
ہائی-اسپیڈ ڈفرینشل لنکس میں دستی وائرنگ کا خطرہ کم کیا گیا ہے۔
آٹوموٹو ایتھرنیٹ جوڑی جیومیٹری، مائبادی، ٹرمینیشن اور شیلڈنگ تسلسل کے لیے حساس ہے۔ ایک فیکٹری-تعمیر شدہ ڈیفرینشل کیبل اسمبلی عارضی ہینڈ وائرنگ سے بہتر عمل اور ختم ہونے کی مستقل مزاجی فراہم کرتی ہے، جو دستی اسمبلی کی وجہ سے لنک کے خطرات کو کم کرنے میں مدد کرتی ہے۔
اکثر پوچھے گئے سوالات
Q1: PCM-ZC-0216 کس قسم کی کیبل ہے؟
A1:PCM-ZC-0216 ایک H-MTD-to-MATEnet ہائی-اسپیڈ آٹوموٹیو ڈیٹا کیبل ہے جس میں Rosenberger H-MTD Z-کوڈڈ مرد کنیکٹر ہے اور ایک مختلف آٹو کوڈ TE Zedmotation کے درمیان فیمیل کنیکٹر ایتھرنیٹ کنیکٹر پلیٹ فارم۔
Q2: کیا یہ کیبل براہ راست 10Gbps کو سپورٹ کر سکتی ہے؟
A2: صرف H-MTD انٹرفیس پر مبنی نہیں ہے۔ لنک کی مکمل کارکردگی کا انحصار MATEnet کنیکٹر، GG 2Speed 251 کیبل، ٹرمینیشن کوالٹی، ڈیوائس PHY اور کمیونیکیشن پروٹوکول پر بھی ہے۔ مکمل نظام کی توثیق کے ذریعے حتمی ڈیٹا کی شرح کی تصدیق کی جانی چاہیے۔
Q3: کیا PCM-ZC-0216 ایتھرنیٹ پروٹوکول کو تبدیل کرتا ہے؟
A3: نہیں PCM-ZC-0216 ایک غیر فعال کیبل اسمبلی ہے جو صرف فزیکل-انٹرفیس موافقت کے لیے استعمال ہوتی ہے۔ اس میں PHY، سوئچ، میڈیا کنورٹر یا کوئی فعال پروٹوکول کنورژن سرکٹری شامل نہیں ہے۔
Q4: کیا مختلف کیبل کی لمبائی کو اپنی مرضی کے مطابق بنایا جا سکتا ہے؟
A4: ہاں۔ پریمیئر کیبل ECU ٹیسٹنگ، پروٹوٹائپ ہارنیسز، ADAS سسٹمز اور گاڑی کے نیٹ ورک پراجیکٹس کے لیے کیبل کی لمبائی، کنیکٹر اورینٹیشن، لیبلنگ اور انٹرفیس کنفیگریشن کو اپنی مرضی کے مطابق بنا سکتا ہے۔
Q5: Z کوڈ اکیلے مطابقت کی تصدیق کے لیے کیوں کافی نہیں ہے؟
A5:Z کوڈنگ بنیادی طور پر مکینیکل کینگ اور مخالف-خصائص کی وضاحت کرتی ہے۔ یہ مکمل PHY، پروٹوکول یا پن آؤٹ کا تعین نہیں کرتا ہے۔ یہاں تک کہ جب دونوں سروں کو Z-کوڈ کیا جاتا ہے، تب بھی برقی تعریفیں اور انٹرفیس کے مکمل تقاضوں کی تصدیق ہونی چاہیے۔
مصنوعات کی ڈرائنگ
