M16 12 پن سینسر ایکچویٹر کیبل
PCM Cable Co., Ltd. چین میں M16 12 پن سینسر ایکچیویٹر کیبل بنانے والوں اور سپلائرز میں سے ایک ہے۔ ہماری فیکٹری سے ڈسکاؤنٹ قیمت پر تھوک اعلی معیار کی اپنی مرضی کے مطابق مصنوعات میں خوش آمدید۔ کوٹیشن اور مفت نمونے کے لیے ہم سے رابطہ کریں۔
پریمیئر کیبل PCM-1015ایک نیا ترقی یافتہ ہےM16 12 پن ہائی فلیکس سینسر ایکچویٹر کیبلصنعتی ایپلی کیشنز کے لیے انجنیئر کیا گیا ہے جہاں روایتی کیبلز کو کنڈکٹر کی تھکاوٹ، جیکٹ کا تناؤ یا بار بار حرکت کے تحت سگنل کی عدم استحکام کا سامنا کرنا پڑ سکتا ہے۔
اسمبلی استعمال کرتا ہے۔M16 12 مرد کنیکٹر کو دونوں سروں پر پن کریں۔ملٹی چینل سینسر، کنٹرول اور آلات کے باہمی رابطوں کے لیے ایک کمپیکٹ سرکلر انٹرفیس کے اندر بارہ رابطے فراہم کرنا۔ اس کا24AWG ہائی فلیکس کیبل میں شیلڈنگ اور لٹ کی تعمیر شامل ہے۔، برقی طور پر شور والے صنعتی ماحول میں بہتر سگنل تحفظ کے ساتھ متحرک لچک کو یکجا کرنا۔
مستحکم کنکشن
M16 سرکلر انٹرفیس ملٹی کور صنعتی کنکشن کے لیے متعین ملاپ فراہم کرتا ہے۔ PCM-1015 کے لیے، کنکشن کا استحکام نہ صرف کنیکٹر پر بلکہ اس پر بھی منحصر ہے۔پن اسائنمنٹ، لاکنگ کنڈیشن، ٹرمینیشن کوالٹی، سٹرین ریلیف اور شیلڈنگ تسلسل. لہذا OEM کی توثیق میں مکینیکل میٹنگ اور برقی تسلسل دونوں شامل ہونے چاہئیں۔
تنصیب کے تقاضے
مسلسل-حرکت کی تنصیبات کی وضاحت ہونی چاہیے۔کم از کم متحرک موڑ کا رداس، حرکت کی سمت، سفر کا فاصلہ، رفتار، سرعت، ڈریگ چین کی جگہ اور فکسیشن پوائنٹس. کنیکٹر کے پیچھے فوری طور پر تیز موڑنے اور حرکت پذیر کیبل سیکشن کی ضرورت سے زیادہ کلیمپنگ سے گریز کیا جانا چاہیے۔
ڈریگ چین ایپلی کیشنز کے لیے، روٹنگ کو ضرورت سے زیادہ تناؤ، کمپریشن، ٹارشن اور ملحقہ کیبلز کے خلاف مسلسل کھرچنے سے بھی روکنا چاہیے۔

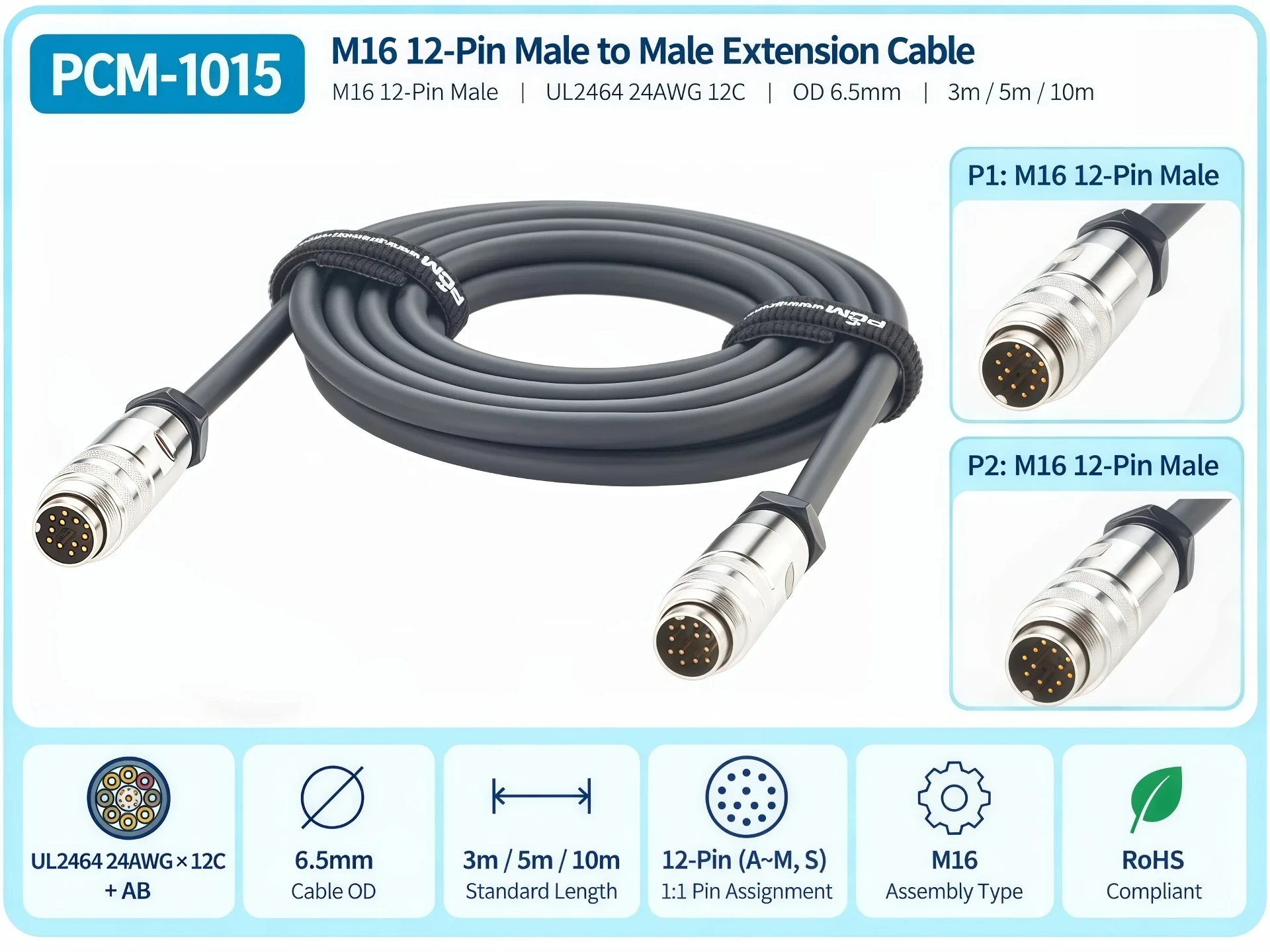

مصنوعات کی تفصیلات
| پروڈکٹ کا نام | M16 12 پن میل سے مرد کی توسیع کیبل |
| پریمیئر کیبل P/N: | PCM-1015 |
| P1 انٹرفیس | M16 12 پن کنیکٹر |
| P2 انٹرفیس | M16 12 پن کنیکٹر |
| کنیکٹر کا ڈھانچہ | ڈوئل M16 12 پن کنیکٹر |
| تار کی چھڑی | UL2464 24AWG x 12C +AB |
| تار بیرونی قطر | OD 6.5mm |
| تار کا رنگ | سیاہ |
| معیاری لمبائی | 3m;5m;10m |

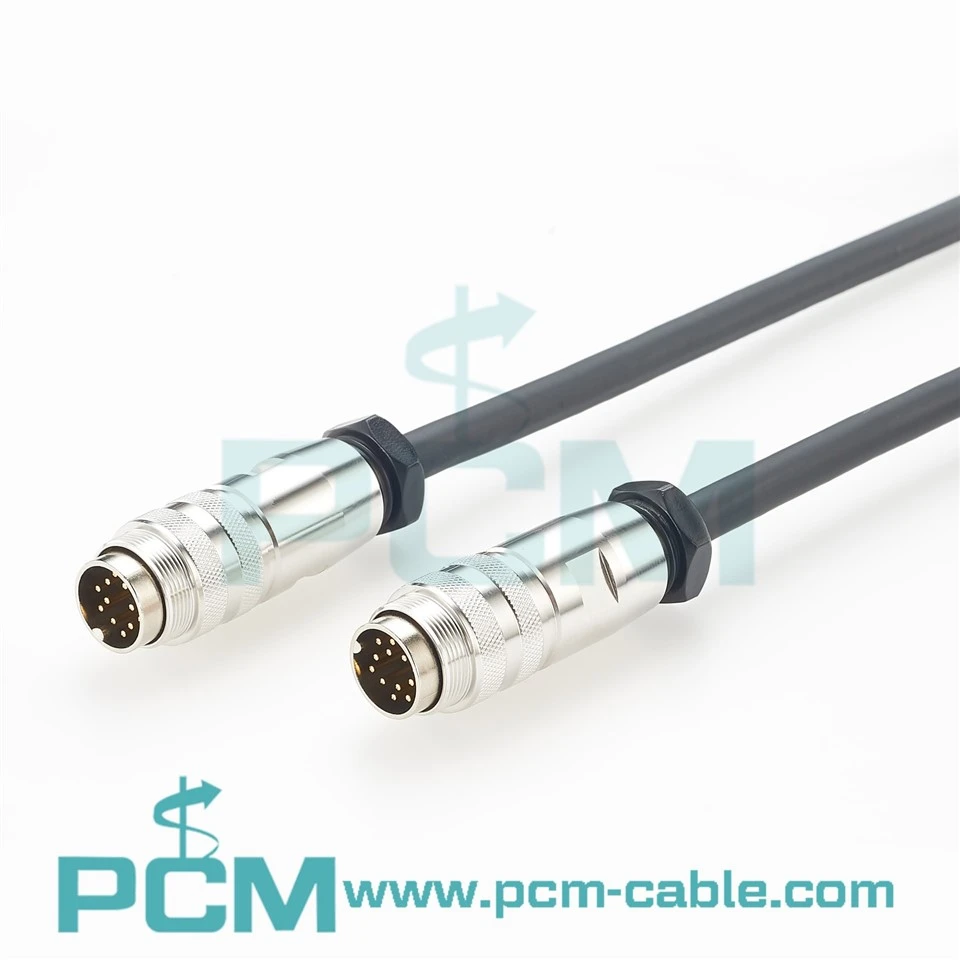

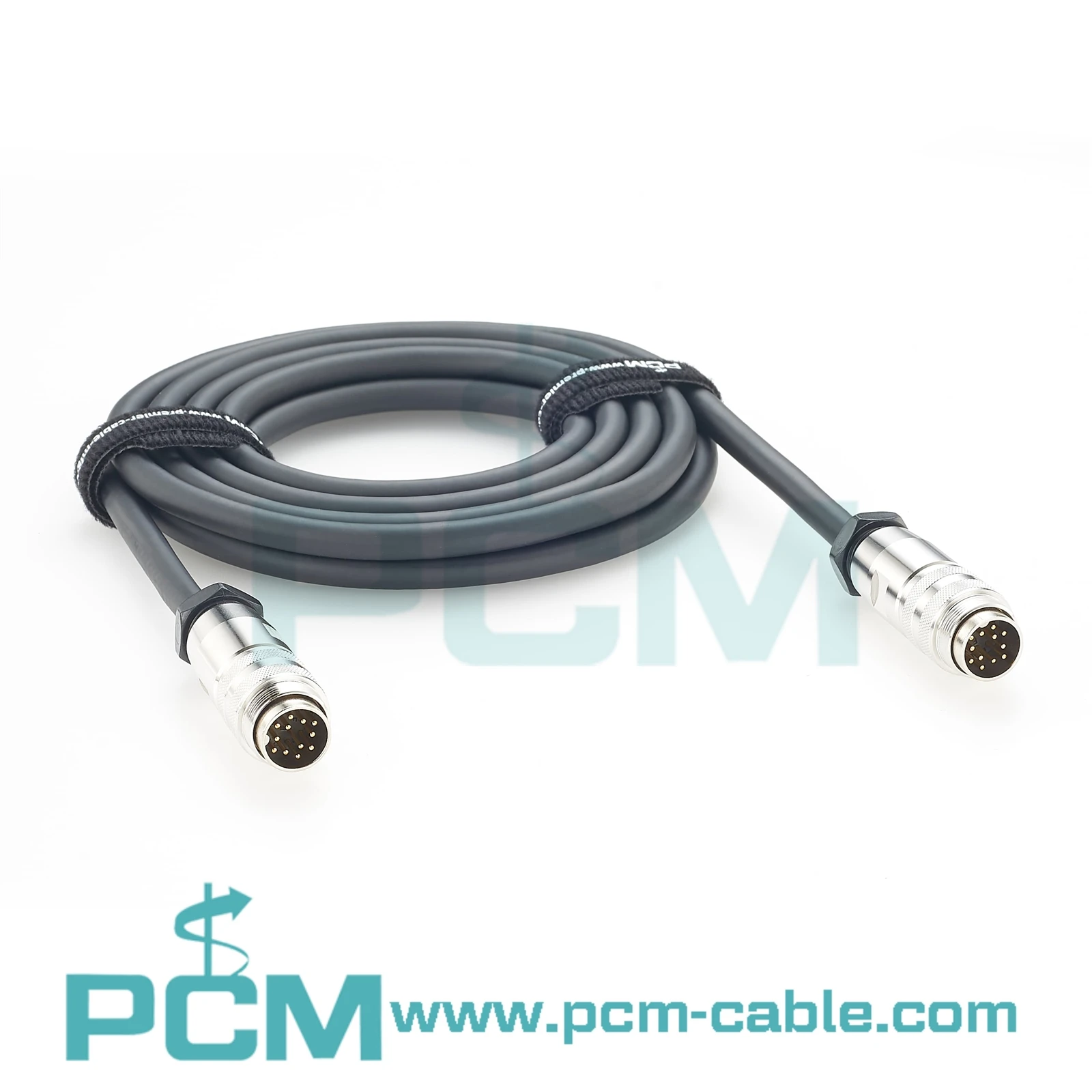

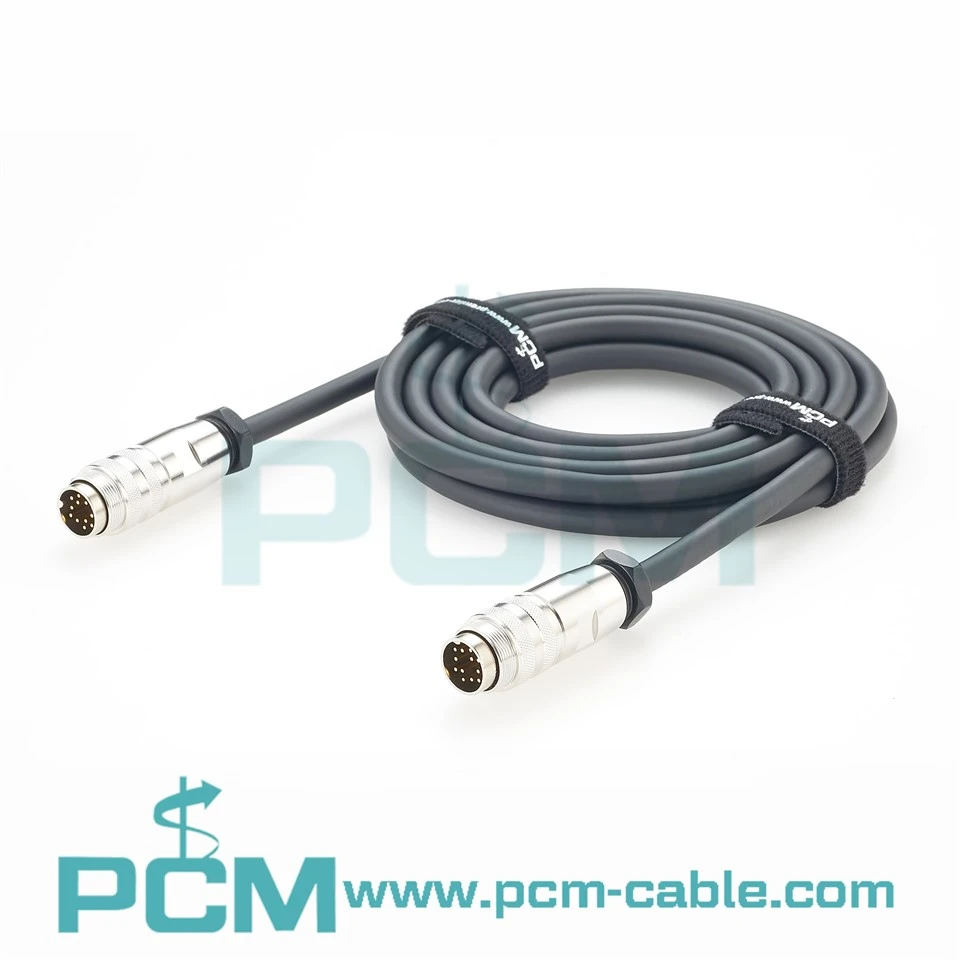

مصنوعات کی نمائش
مصنوعات کی خصوصیات
M16 12-پن ہائی-کثافت انٹرفیس
ڈوئل ایم16 12-پن میل کنیکٹرز ایک کمپیکٹ سرکلر انٹرفیس کے اندر بارہ کنکشن پوزیشنز فراہم کرتے ہیں، جو انہیں صنعتی نظاموں کے لیے موزوں بناتے ہیں جن کو انسٹالیشن کی محدود جگہ میں ملٹی-چینل سینسنگ، کنٹرول یا آلات کے انٹرکنکشن کی ضرورت ہوتی ہے۔
24AWG ملٹی-کور کیبل
24AWG ملٹی-کور کنڈکٹر کنفیگریشن کنڈکٹر کی کثافت، کیبل کے قطر، لچک اور اندرونی روٹنگ کی ضروریات کو متوازن کرتی ہے، جو اسے صنعتی کنٹرول اور ملٹی-چینل لو-پاور سگنل کنکشن کے لیے موزوں بناتی ہے۔
شیلڈ + بریڈڈ کمپوزٹ شیلڈنگ
شیلڈ اور بریڈڈ کمپوزٹ کنسٹرکشن کو صنعتی ماحول کے لیے ڈیزائن کیا گیا ہے جس میں موٹرز، VFDs، سرو ڈرائیوز اور دیگر برقی شور کے ذرائع شامل ہیں، جو صحیح طریقے سے ختم ہونے پر اندرونی سگنل سرکٹس پر بیرونی برقی مقناطیسی مداخلت کے اثرات کو کم کرنے میں مدد کرتا ہے۔
8 ملین فلیکس سائیکل تک
ہائی-فلیکس کیبل کی تعمیر مسلسل دہرائی جانے والی حرکت کے لیے بنائی گئی ہے اور مخصوص ٹیسٹ کے حالات کے تحت 8 ملین تک فلیکس سائیکلوں کو سپورٹ کرتی ہے، جو اسے روایتی صنعتی ملٹی-کور کیبلز سے ممتاز کرتی ہے جو بنیادی طور پر جامد تنصیب کے لیے ڈیزائن کی گئی ہیں۔
بنیادی درخواست کے منظرنامے۔
صنعتی سینسر اور انکوڈر
صنعتی سینسرز، پوزیشن کا پتہ لگانے والے آلات، نگرانی کے ماڈیولز، انکوڈرز اور کنٹرول آلات کے درمیان ملٹی-سرکٹ کنکشن کے لیے موزوں ہے۔
روبوٹکس اور موشن کنٹرول
روبوٹک ہتھیاروں، حرکت کے محوروں، اختتامی اثر کرنے والوں اور خودکار حرکت پذیر اسمبلیوں کے لیے ڈیزائن کیا گیا ہے جہاں آپریشن کے دوران کیبل کو بار بار موڑ دیا جاتا ہے۔
سی این سی مشین ٹولز
CNC اسمبلیوں، سینسر فیڈ بیک سسٹمز، پوزیشن کا پتہ لگانے اور معاون کنٹرول سرکٹس کو منتقل کرنے کے لیے موزوں ہے جن کو مشین کی حرکت کے دوران ملٹی-رابطے کی ضرورت ہوتی ہے۔
بنیادی کارکردگی کے فوائد
متحرک تھکاوٹ اور دیکھ بھال کے خطرے میں کمی
ہائی-فلیکس کی تعمیر کو بار بار موڑنے کے لیے انجنیئر کیا گیا ہے، جس سے کنڈکٹر اور جیکٹ کی تھکاوٹ کو کم کرنے میں مدد ملتی ہے جبکہ مسلسل-موشن آلات میں ڈاؤن ٹائم اور کیبل کی تبدیلی کو کم کیا جاتا ہے۔
کومپیکٹ سسٹمز کے لیے 12 پن انٹیگریشن
ایک واحد M16 انٹرفیس متعدد سینسنگ، کنٹرول اور معاون سرکٹس کے لیے 12 رابطوں کو مربوط کرتا ہے، الگ کنیکٹر کی ضروریات کو کم کرتا ہے اور آلات کی تنصیب کی جگہ بچاتا ہے۔
سگنل کے استحکام کے لیے جامع شیلڈنگ
ڈھال اور لٹ کی تعمیر، مناسب گراؤنڈنگ کے ساتھ مل کر، موٹرز اور سرو ڈرائیوز سے EMI کپلنگ کو کم کرنے، کنٹرول اور فیڈ بیک سگنل کے استحکام کو بہتر بنانے میں مدد کرتی ہے۔
اکثر پوچھے گئے سوالات
Q1: PCM-1015 کیبل کس قسم کی ہے؟
A1:PCM-1015 ایک M16 12-pin male-to-male high-flex sensor/actuator کیبل ہے جو 24AWG شیلڈ اور بریڈڈ کیبل کا استعمال کرتے ہوئے ہے، جو بنیادی طور پر روبوٹکس، CNC اور مسلسل حرکت کے آٹومیشن آلات کے لیے ڈیزائن کیا گیا ہے۔
Q2: کیا 8 ملین سائیکل کنیکٹر میٹنگ لائف کا حوالہ دیتے ہیں؟
A2: نہیں 8-ملین سائیکل کی درجہ بندی سے مراد مخصوص ڈائنامک ٹیسٹ کنڈیشنز کے تحت کیبل فلیکس کی کارکردگی ہے، M16 کنیکٹرز کے آٹھ ملین میٹنگ سائیکل نہیں۔
Q3: شیلڈ + بریڈڈ کنسٹرکشن کیوں استعمال کریں؟
A3: شیلڈ اور بریڈڈ تعمیر صنعتی موٹروں، سروو ڈرائیوز، VFDs اور دیگر برقی شور والے آلات کے ارد گرد EMI تحفظ کو بہتر بنانے میں مدد کرتی ہے۔ شیلڈنگ کی اصل کارکردگی کا انحصار بھی شیلڈ کے خاتمے اور مجموعی نظام کی بنیاد پر ہے۔
Q4: کیا M16 12-کسی بھی 12 پن ڈیوائس سے براہ راست پن کو جوڑ سکتا ہے؟
A4: نہیں کنیکٹر جیومیٹری، کینگ، پن آؤٹ، آلات-سائیڈ جنس اور برقی تعریفوں کی تصدیق ہونی چاہیے۔ ایک ہی پن کی گنتی مکینیکل یا برقی مطابقت کی ضمانت نہیں دیتی۔
Q5: کیا کیبل کی لمبائی اور پن آؤٹ کو اپنی مرضی کے مطابق بنایا جا سکتا ہے؟
A5: ہاں۔ پریمیئر کیبل OEM پروجیکٹ کی ضروریات کے مطابق کیبل کی لمبائی، 12 پن پن آؤٹ، وائر گیج، شیلڈنگ اسٹرکچر، جیکٹ میٹریل، کنیکٹر کنفیگریشن اور لیبلنگ کو اپنی مرضی کے مطابق بنا سکتی ہے۔

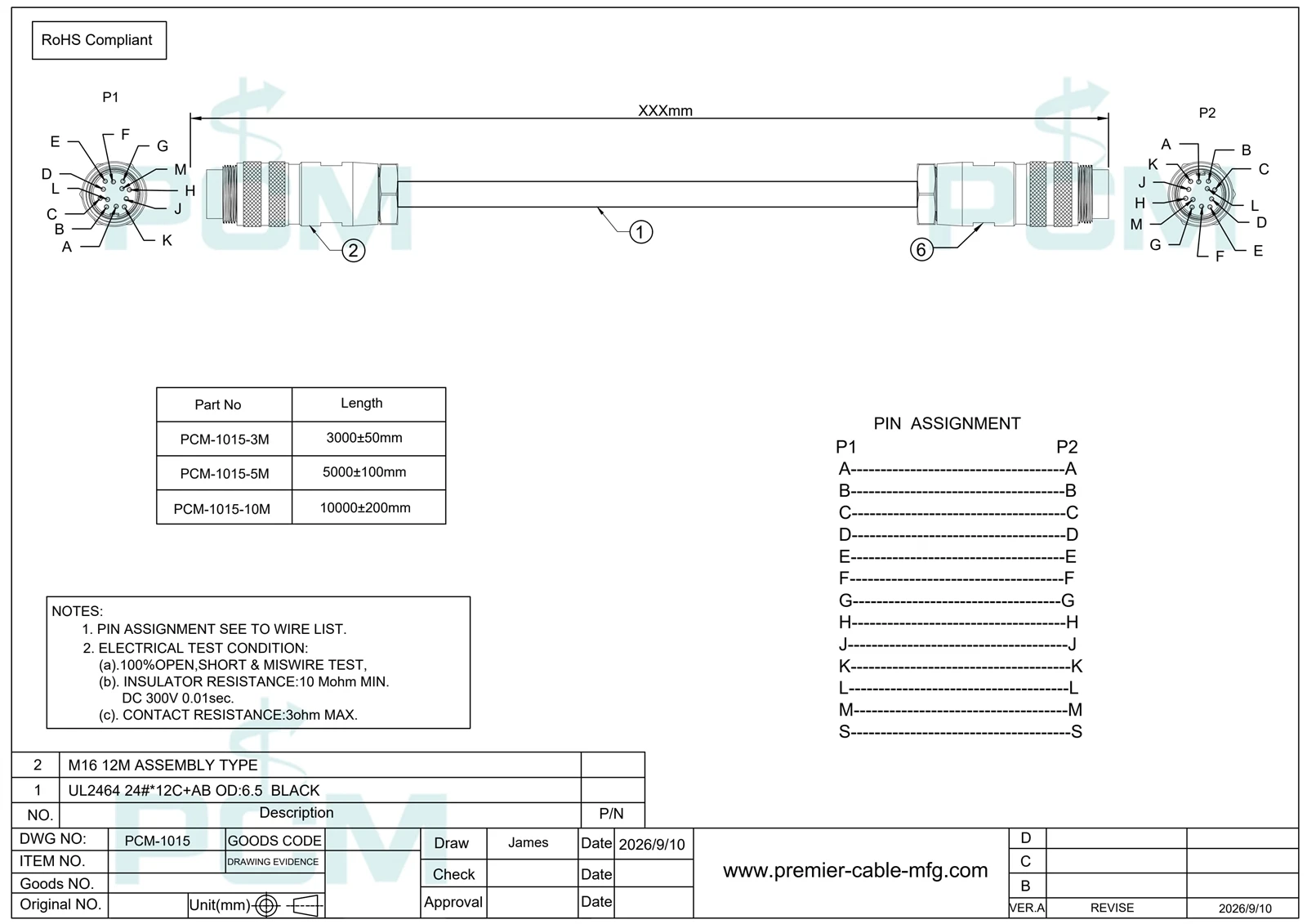

مصنوعات کی ڈرائنگ
