RF کیبل اسمبلیاں MQ4 کلسٹر جمپر 1/4 IN HF 4310m





MQ4 کلسٹر کنیکٹر کیا ہے؟



کلسٹر کنیکٹر MQ4 ایک مخصوص قسم کا RF کنیکٹر ہے جسے بیس سٹیشن انٹینا پر RF کیبلز کا انتظام کرنے کے لیے ڈیزائن کیا گیا ہے۔ ایک ملٹی کواکسیئل کیبل کنیکٹر عام طور پر ایک کنیکٹر میں متعدد پورٹس کو ضم کرتا ہے، جیسے کہ 4 یا اس سے زیادہ، مؤثر طریقے سے RF سگنلز کو منظم اور مربوط کرنے کے لیے۔ یہ کنیکٹر جدید بیس سٹیشنوں اور اینٹینا سسٹمز میں استعمال ہوتا ہے، خاص طور پر ایپلیکیشن کے ایسے منظرناموں میں جن کو ملٹی پل ان پٹ ملٹی آؤٹ پٹ (MIMO) ٹیکنالوجی یا دیگر پیچیدہ RF وائرنگ کو ہینڈل کرنے کی ضرورت ہوتی ہے۔



وضاحتیں

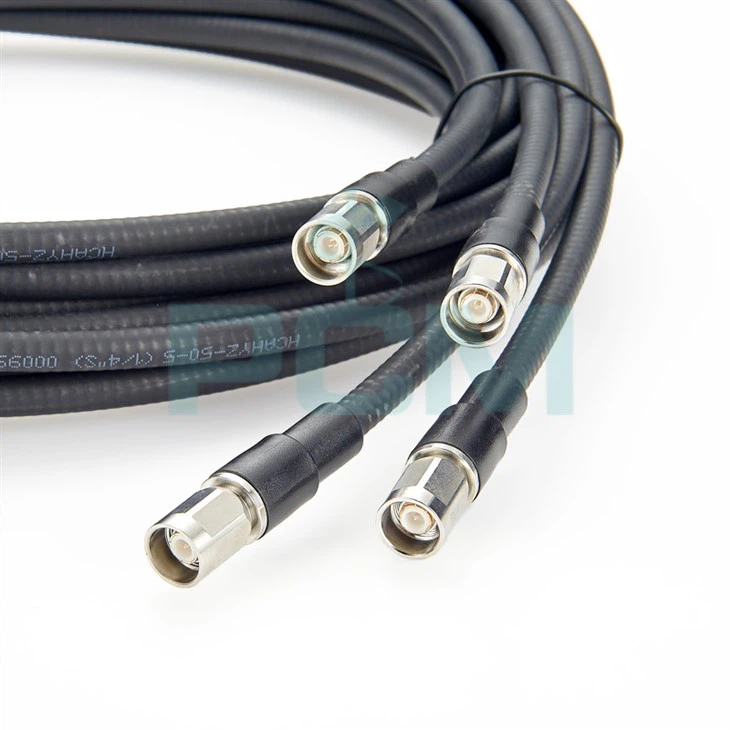

پروڈکٹ کا نام	1/4"Superflex Jumper Cable MQ4 پلگ ٹو 4۔{4}}
مصنوعات کی قسم	آر ایف کیبل اسمبلیاں
کنیکٹر اے	MQ4 یا MQ5 کنیکٹر، مرد یا عورت، براہ راست، سکرو ورژن
کنیکٹر بی	4۔{1}}، 7-16، NEX10، ٹائپ N
کیبل کی لمبائی	0.5m, 1m, 1.5m, 2m, 2.5m, 3m, 4m, 5m
کیبل کی قسم	PE جیکٹ کے ساتھ کراس سے منسلک ہائی فلیکس میں 1/4 سوکوفیڈ
رابطہ مواد	تانبے کا کھوٹ
پلاٹنگ سے رابطہ کریں۔	چاندی
رکاوٹ	50 اوہم
تعدد کی حد	0 ہرٹز سے 6 گیگا ہرٹز
آئی پی کی درجہ بندی	IP68
کے ساتھ ہم آہنگ	HUBER+SUHNER LIS-C5X-11MQ4X-4X11431X-00500-53, LIS-C5X-11MQ4X-4X11431X-01000-53، LIS-C5X-11MQ4X-4X11431X-01500-53, LIS-C5X-11MQ4X-4X11431X-02000-53، LIS-C5X-11MQ4X-4X11431X-02500-53, LIS-C5X-11MQ4X-4X11431X-03000-53، LIS-C5X-11MQ4X-4X11431X-04000-53, LIS-C5X-11MQ4X-4X11431X-05000-53



افعال



کلسٹر کنیکٹر MQ4 پلگ ٹو 4 کا کردار۔ خاص طور پر، یہ مندرجہ ذیل اہم کردار ادا کرتا ہے:



• سگنل ٹرانسمیشن اور کنیکٹوٹی:



یہ کیبل اسمبلی قابل اعتماد طریقے سے RF سگنل کیبل کو بیس سٹیشن اینٹینا اور RF آلات کے درمیان جوڑ سکتی ہے تاکہ اعلیٰ معیار کے سگنل کی ترسیل کو یقینی بنایا جا سکے۔ 1/4" سپر فلیکس جمپر کیبل MQ4 پلگ کے ڈیزائن کے ذریعے 4۔{5}} مرد، ایک مستحکم سگنل کنکشن حاصل کیا جاتا ہے، جس سے سگنل کی کشیدگی اور مسخ ہونے کا خطرہ کم ہوتا ہے۔



• ملٹی پورٹ مینجمنٹ:



MQ4 پلگ ڈیزائن متعدد بندرگاہوں کے انضمام کی اجازت دیتا ہے، جیسے 4 یا اس سے زیادہ، جو اسے ایک ہی وقت میں متعدد RF لائنوں کا نظم کرنے اور پیچیدہ RF وائرنگ ڈھانچے کو آسان بنانے کے قابل بناتا ہے۔ یہ خاص طور پر ایک سے زیادہ ان پٹ ملٹی آؤٹ پٹ (MIMO) ٹیکنالوجی یا دیگر اعلی صلاحیت والے RF ایپلی کیشنز کو سپورٹ کرنے کے لیے مفید ہے۔



• پیچیدہ ماحول کے مطابق ڈھالنا:



انتہائی لچکدار نالیدار کواکسیئل کیبل (X-type cross-linking) کے استعمال کی وجہ سے، یہ RF کیبل اسمبلی مختلف سخت ماحولیاتی حالات میں مستحکم طریقے سے کام کر سکتی ہے اور اس میں پائیدار اور قابل اعتماد اعلیٰ ہے۔ یہ بیس سٹیشنوں اور اینٹینا سسٹمز جیسے بیرونی اور اعلی درجہ حرارت والے ماحول میں چیلنجنگ ماحول کا مقابلہ کر سکتا ہے۔



• سسٹم کی کارکردگی کی اصلاح:



RF سگنلز کے نظم و نسق اور ترسیل کو بہتر بنا کر، یہ RF کیبل MQ4 کلسٹر جمپر کو اسمبل کرتا ہے اور بیس سٹیشن سسٹم کی مجموعی کارکردگی اور کارکردگی کو بہتر بنانے میں مدد کرتا ہے۔ یہ سگنل کے استحکام اور مستقل مزاجی کو یقینی بناتا ہے، اس طرح ہموار نظام کے آپریشن اور بہتر نیٹ ورک کوریج کی حمایت کرتا ہے۔







ڈاؤن لوڈ، اتارنا ٹیگ: rf کیبل اسمبلیز mq4 کلسٹر جمپر 1/4 hf 4310m میں، سپلائرز، مینوفیکچررز، فیکٹری، حسب ضرورت، تھوک، کوٹیشن، مفت نمونہ
