HSD پینل ماؤنٹ ایکسٹینشن کیبل

پی سی ایم کیبل کمپنی لمیٹڈ چین میں ایچ ایس ڈی پینل ماؤنٹ ایکسٹینشن کیبل مینوفیکچررز اور سپلائرز میں سے ایک ہے۔ ہماری فیکٹری سے ڈسکاؤنٹ قیمت پر تھوک اعلی معیار کی اپنی مرضی کے مطابق مصنوعات میں خوش آمدید۔ کوٹیشن اور مفت نمونے کے لیے ہم سے رابطہ کریں۔

آٹوموٹو الیکٹرانکس اور ہائی-اسپیڈ ڈیٹا ٹرانسمیشن ایپلی کیشنز میں، HSD کنیکٹرز کو عام طور پر براہ راست PCB پر سولڈر کیا جاتا ہے۔ اگرچہ یہ ساختی ڈیزائن کے مرحلے کے دوران کوئی مسئلہ پیش نہیں کرتا، لیکن یہ آخری اسمبلی یا دیکھ بھال کے مراحل کے دوران ایک پیچیدگی بن جاتا ہے

پریمیئر کیبل سے یہ نیا تیار کردہ HSD پینل-ماؤنٹ میل-سے-خواتین کی توسیع کیبل اس عملی چیلنج سے نمٹنے کے لیے ایک درست حل پیش کرتا ہے۔

پینل-ماؤنٹ HSD مرد کنیکٹر (Z-کوڈ) کو ایک سرے پر استعمال کرنے سے، یہ انٹرفیس-اصل میں PCB پر واقع ہے-آلہ کے بیرونی حصے تک؛ اس کے ساتھ ساتھ، دوسرے سرے پر ایک HSD خاتون کنیکٹر اندرونی بورڈ-سائیڈ انٹرفیس سے جڑتا ہے، اس طرح ایک مستحکم اور قابل اعتماد توسیعی لنک قائم ہوتا ہے۔

سیدھے الفاظ میں، یہ مندرجہ ذیل مسئلہ کو حل کرتا ہے:
HSD انٹرفیس کو ڈی ٹیچ ایبل، پینل-ماؤنٹ ایبل پورٹ کے طور پر کنفیگر کرنے میں ناکامی۔

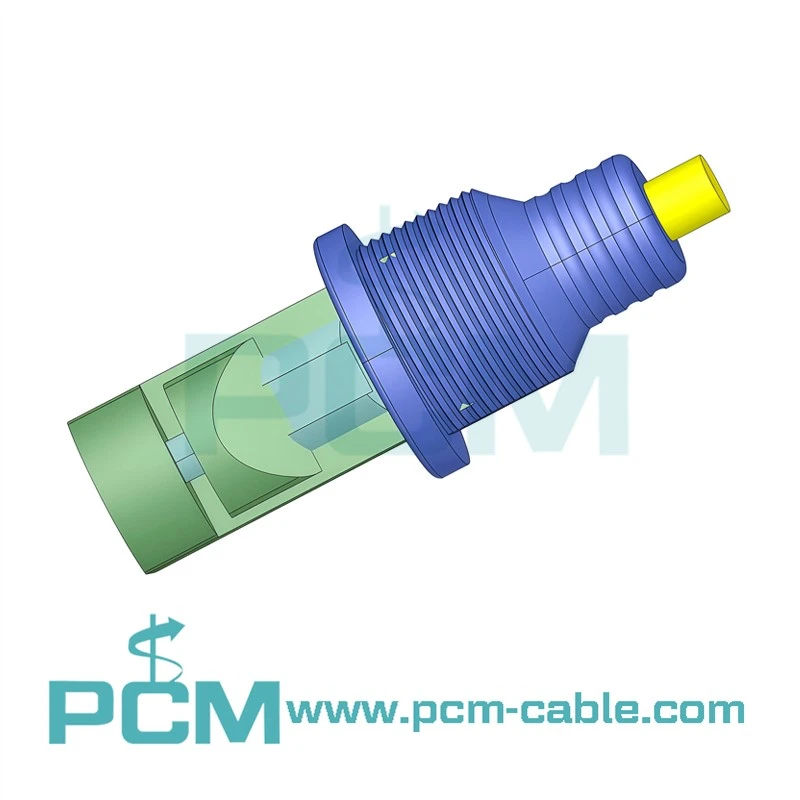

پینل ماؤنٹ HSD مرد کنیکٹر (16 ملی میٹر کٹ آؤٹ)
ایک 16 ملی میٹر پینل کٹ آؤٹ سائز کو نمایاں کرتا ہے، جس سے چیسس یا آلات کے انکلوژرز پر براہ راست چڑھنے کی اجازت ہوتی ہے۔

HSD Z کوڈ معیاری
ہائی-اسپیڈ ڈیٹا ٹرانسمیشن کے معیارات کے مطابق، LVDS اور آٹوموٹو کمیونیکیشن ایپلی کیشنز کے لیے موزوں۔

مرد-سے-خواتین ایکسٹینشن ڈیزائن
بیرونی طور پر ایک پینل-سائیڈ انٹرفیس فراہم کرتے ہوئے اندرونی طور پر مرد PCB ہیڈر سے منسلک ہوتا ہے۔

20 سینٹی میٹر کومپیکٹ کیبل کی لمبائی
چیسس انکلوژر کے اندر مختصر-فاصلے کی توسیع کے لیے مثالی۔

اعلی-معیار LVDS کیبل (Leoni Dacar 535)
مستحکم ٹرانسمیشن کی کارکردگی کو یقینی بناتا ہے، جو تیز رفتار سگنل ایپلی کیشنز کے لیے موزوں ہے۔

متعدد پراجیکٹس میں، ہمیں بار بار بار بار آنے والے مسائل کا سامنا کرنا پڑا ہے:

• PCB پر واقع HSD انٹرفیس کو براہ راست بیرونی بندرگاہ کے طور پر استعمال نہیں کیا جا سکتا۔
• کوئی معیاری پینل-ماؤنٹ HSD کنیکٹر دستیاب نہیں ہے۔
• دیکھ بھال یا جانچ کے دوران، کنکشن قائم کرنے کے لیے آلہ کے انکلوژر کو الگ کرنا ضروری ہے۔

یہ HSD پینل ماؤنٹ کیبل محض "صرف ایک اور آپشن" نہیں ہے، بلکہ ایک ساختی- سطح کا حل ہے:

1. یہ اندرونی انٹرفیس کو بیرونی انٹرفیس میں "تبدیل" کرتا ہے۔
2. بیک وقت اصل ہائی-اسپیڈ ٹرانسمیشن کی کارکردگی کو محفوظ رکھتے ہوئے

مجموعی نظام کے ڈیزائن کے نقطہ نظر سے، یہ نقطہ نظر اکثر پی سی بی کو دوبارہ ڈیزائن کرنے سے کہیں زیادہ موثر ہوتا ہے۔

• آٹوموٹو کیمرہ سسٹم
• LVDS سگنل ٹرانسمیشن
• انفوٹینمنٹ اور ڈسپلے ماڈیولز
• ADAS / سینسر سسٹم
• ایمبیڈڈ کنٹرول یونٹس
• ٹیسٹ اور توثیق کے سیٹ اپ
