ایک حق - زاویہ وی جی اے کنیکٹر کی اناٹومی: یہ کیسے کام کرتا ہے اور کیوں اس سے فرق پڑتا ہے - علم

چونکہ ڈسپلے انٹرفیس تیار ہوتے رہتے ہیں ، وی جی اے کا معیار صنعتی سازوسامان ، تشخیصی آلات ، - فروخت کے نظاموں ، اور میراثی تجارتی نمائشوں کے نقطہ - میں وسیع پیمانے پر استعمال ہوتا ہے۔ اگرچہ سگنل کی شکل ایک جیسے ہی رہی ہے ، تنصیب کے ماحول نہیں ہیں۔ سخت دیواروں ، کمپیکٹ ہاؤسنگز ، اور گھنے کیبلنگ نے نئے مکینیکل چیلنجز پیدا کردیئے ہیں - دائیں - زاویہ وی جی اے کنیکٹر اور زاویہ وی جی اے کیبل اسمبلیاں کی بڑھتی ہوئی طلب کو بڑھانا۔

کسی دائیں - زاویہ وی جی اے کنیکٹر کی داخلی ڈھانچے کو سمجھنے سے انجینئرز کی اس بات کی تعریف کرنے میں مدد ملتی ہے کہ روایتی سیدھے وی جی اے کنیکٹر کے مقابلے میں یہ ڈیزائن بہتر جگہ کی کارکردگی ، بہتر تناؤ سے نجات ، اور میکانکی وشوسنییتا کو بہتر کیوں کرتا ہے۔

1. اندرونی پن میٹرکس: مستحکم ینالاگ سگنلز کے لئے صحت سے متعلق سیدھ

ہر وی جی اے کنیکٹر کے دل میں - زاویہ یا سیدھا - واقف ہے 15 - پن ڈی - سب کنفیگریشن۔ دائیں زاویہ وی جی اے کنیکٹر میں ، اندرونی پن میٹرکس کو سگنل کے راستوں پر سمجھوتہ کیے بغیر موڑنے والے فارم عنصر کو ایڈجسٹ کرنے کے لئے جگہ دی گئی ہے۔

کلیدی خصوصیات:

3-صف پن کا انتظام مکمل RGBHV ٹرانسمیشن کے لئے محفوظ ہے۔
پنوں کو 90 ڈگری داخلی پی سی بی یا کوندکٹو بلاک کے ذریعے روٹ کیا جاتا ہے ، جس سے سگنل کے تسلسل کو یقینی بنایا جاتا ہے۔
اعلی - کوالٹی چڑھانا (عام طور پر گولڈ فلیش یا نکل) مزاحمت اور آکسیکرن کو کم سے کم کرتا ہے۔

یہاں تک کہ الٹرا - سلم وی جی اے کیبل تغیرات میں بھی ، مینوفیکچررز مستقل ینالاگ ویڈیو کارکردگی کی فراہمی کے لئے ایک ہی برقی ڈھانچے کو برقرار رکھتے ہیں۔

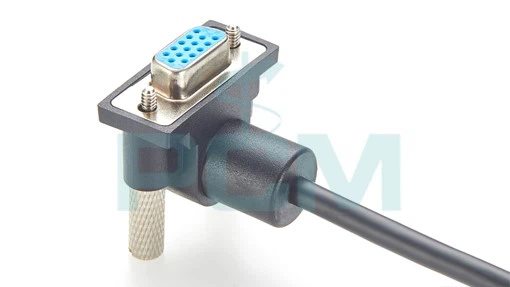

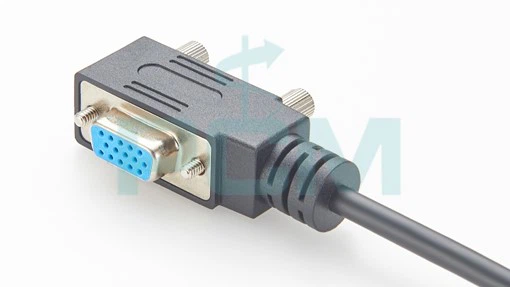

2. 90 ڈگری ہاؤسنگ جیومیٹری

دائیں - زاویہ وی جی اے کنیکٹر کا بیرونی شیل کاسمیٹک ایڈجسٹمنٹ - سے زیادہ ہے جو ایک انجنیئر شکل ہے جو تبدیل ہوجاتا ہے کہ کیبل کسی آلے کے ساتھ کس طرح مربوط ہوتا ہے۔

زاویہ رہائش کے فوائد:

واقفیت پر منحصر ہے ، کیبل کو نیچے کی طرف ، اوپر کی طرف یا آس پاس سے باہر نکلنے کی اجازت دیتا ہے۔
مانیٹر یا اندر کابینہ کے پیچھے مطلوبہ تنصیب کی گہرائی کو کم کرتا ہے۔
سیدھے کیبلز کے ساتھ عام طور پر ضروری تیز موڑنے سے روکتا ہے۔

یہ کمپیکٹ فارم خاص طور پر کم - پروفائل وی جی اے کیبل اسمبلیاں کے لئے خاص طور پر فائدہ مند ہے جو دیوار کے پہاڑوں ، کھوکھلیوں ، اور ایمبیڈڈ ڈسپلے میں استعمال ہوتا ہے۔

3. تقویت شدہ مکینیکل تناؤ سے نجات

تناؤ سے نجات ایک اہم لیکن اکثر نظرانداز جزو ہے۔ دائیں - زاویہ VGA کیبلز میں ، زاویہ سے باہر نکلنے والے راستے کی وجہ سے تناؤ سے نجات کو مختلف سمتوں میں فورسز کو سنبھالنا ہوگا۔

عام ڈیزائن عناصر میں شامل ہیں:

کنیکٹر بیس کے ارد گرد مولڈ پیویسی یا ٹی پی ای کمک
اندرونی کلیمپ ڈھانچے جو ڈھال اور کنڈکٹر بنڈل دونوں کو گرفت میں رکھتے ہیں
بہتر موڑ - رداس ڈیزائن جو بار بار لچکنے سے بچاتا ہے

اعلی - کوالٹی زاویہ وی جی اے کیبل اسمبلیاں توسیعی تناؤ سے نجات کو مربوط کرتی ہیں ، جس سے موبائل کارٹس ، صنعتی سازوسامان ، اور تربیت کے سمیلیٹرز جیسے اعلی - تحریک کے ماحول میں لمبی عمر کو یقینی بنایا جاتا ہے۔

4. سگنل کی بچت اور گراؤنڈنگ ڈھانچہ

ایک دائیں - زاویہ وی جی اے کنیکٹر کو ابھی بھی گھوسٹنگ ، مداخلت اور ینالاگ شور کو کم سے کم کرنے کے لئے موثر شیلڈنگ کی ضرورت ہے۔

کنیکٹر کے اندر:

ایک دھات EMI شیلڈ D - سب انٹرفیس کو لپیٹتی ہے
اعلی - تعدد شور کو کم کرنے کے لئے کیبل کے اختتام پر فیرائٹ کور شامل کیے جاسکتے ہیں
انفرادی سماکشیی جوڑے سرشار شیلڈنگ پرتوں کے ساتھ آرجیبی سگنل لے کر جاتے ہیں

چونکہ کیبل روٹنگ کنیکٹر پر سمت بدلتی ہے ، مینوفیکچررز کو یہ یقینی بنانا ہوگا کہ شیلڈنگ دائیں - زاویہ کی منتقلی کے ذریعے مستقل طور پر برقرار رہے۔ اعلی - اختتامی ڈیزائن 360 ڈگری بچانے کے تسلسل کا استعمال کرتے ہیں ، جس سے صنعتی اور تجارتی تنصیبات میں کارکردگی کو بہتر بنایا جاتا ہے۔

5. کس طرح دائیں - زاویہ کی ساخت حقیقی - دنیا کی تنصیب کو بہتر بناتی ہے

دائیں - زاویہ وی جی اے کنیکٹر کی اہمیت بچت کی جگہ سے کہیں زیادہ ہے۔ یہ براہ راست تنصیب کے چیلنجوں کو حل کرتا ہے جو سیدھے کیبلز نہیں کرسکتے ہیں۔

اس سے فرق پڑتا ہے کیونکہ یہ:

مانیٹر کو دیواروں یا پینلز کے قریب نصب کرنے کے قابل بناتا ہے
جبری کیبل موڑنے کی وجہ سے بندرگاہ کے دباؤ کو روکتا ہے
ہجوم اے وی ریکوں میں وائرنگ کو منظم کرنے میں مدد کرتا ہے
شائقین ، وینٹیلیشن گرڈ اور ملحقہ بندرگاہوں میں مداخلت سے گریز کرتا ہے
کیبل کی رسائ کی قربانی کے بغیر کمپیکٹ ، ہلکا پھلکا دیواروں کی حمایت کرتا ہے

بہت سارے انجینئروں کے لئے ، دائیں - زاویہ VGA حل میں تبدیل ہونے سے ڈیزائن کی رکاوٹوں کو ختم کیا جاتا ہے جس میں پہلے کسٹم ہاؤسنگ یا اضافی مکینیکل اجزاء کی ضرورت ہوتی ہے۔

6. دائیں - زاویہ VGA کنیکٹر کے لئے مثالی ایپلی کیشنز

زاویہ وی جی اے کنیکٹر یا کم - پروفائل وی جی اے کیبل اسمبلیاں اپنانے سے مختلف قسم کے سسٹم فائدہ اٹھاتے ہیں:

ڈیجیٹل اشارے اور کیوسک
صنعتی HMI پینل
ٹیسٹ بینچ اور اوزار
تعلیمی پروجیکٹر
POS ٹرمینلز
طبی اور تشخیصی سامان
کمپیکٹ آفس یا ورک سٹیشن سیٹ اپ

ان تمام ماحول میں ، زاویہ وی جی اے کنیکٹر کے مکینیکل فوائد صاف ستھرا ترتیب ، آسان دیکھ بھال ، اور بہتر وشوسنییتا کا باعث بنتے ہیں۔

نتیجہ

دائیں - زاویہ وی جی اے کنیکٹر ایک چھوٹی سی مکینیکل تغیر کی طرح لگتا ہے ، لیکن اس کا داخلی ڈھانچہ انجینئرنگ کے اہم تحفظات کو ظاہر کرتا ہے۔ پن کی سیدھ سے لے کر شیلڈنگ تسلسل اور بہتر تناؤ سے نجات تک ، ہر عنصر کو جدید تنگ - خلائی ایپلی کیشنز میں قابل اعتماد ینالاگ ویڈیو پرفارمنس فراہم کرنے کے لئے ڈیزائن کیا گیا ہے۔

صنعتی آٹومیشن ، ڈسپلے انضمام ، یا کمپیکٹ پروڈکٹ ڈیزائن میں کام کرنے والے انجینئروں کے لئے ، دائیں - زاویہ وی جی اے کنیکٹر کی اناٹومی کو سمجھنا آپ کو پائیدار اور جگہ - موثر تنصیبات کے لئے صحیح حل کا انتخاب کرنے میں مدد کرتا ہے۔

اعلی - کوالٹی اینگلڈ وی جی اے حل کی تلاش ہے؟

ہم دائیں / بائیں / اوپر کی طرف / نیچے کی زاویہ والی وی جی اے کیبلز ، کم - پروفائل وی جی اے اسمبلیاں ، اور الٹرا - تجارتی ، صنعتی اور کسٹم OEM ایپلی کیشنز کے لئے تیار کردہ پتلی SVGA حل فراہم کرتے ہیں۔
ہم سے رابطہ کریںآج آپ کے پروجیکٹ کے لئے نمونے ، ڈرائنگ ، یا اپنی مرضی کے مطابق VGA کیبل کنفیگریشن کی درخواست کرنے کے لئے۔
