مائیکرو-D 9-پن فیمیل کو اوپن اینڈ کیبل اسمبلی میں: خصوصیات، ایپلیکیشنز اور سلیکشن گائیڈ
سیکھیں کہ کس طرح PCM-S-0666 مائیکرو-D 9-pin خاتون ٹو اوپن اینڈ کیبل 28AWG UL2464 ملٹی کور وائرنگ، سکرو لاکنگ، شیلڈنگ، ڈرین وائر اور لچکدار فلائنگ لیڈز کو صنعتی آٹومیشن اور ٹیسٹ کنٹرول سسٹم، روبوٹکس کے لیے جوڑتی ہے۔

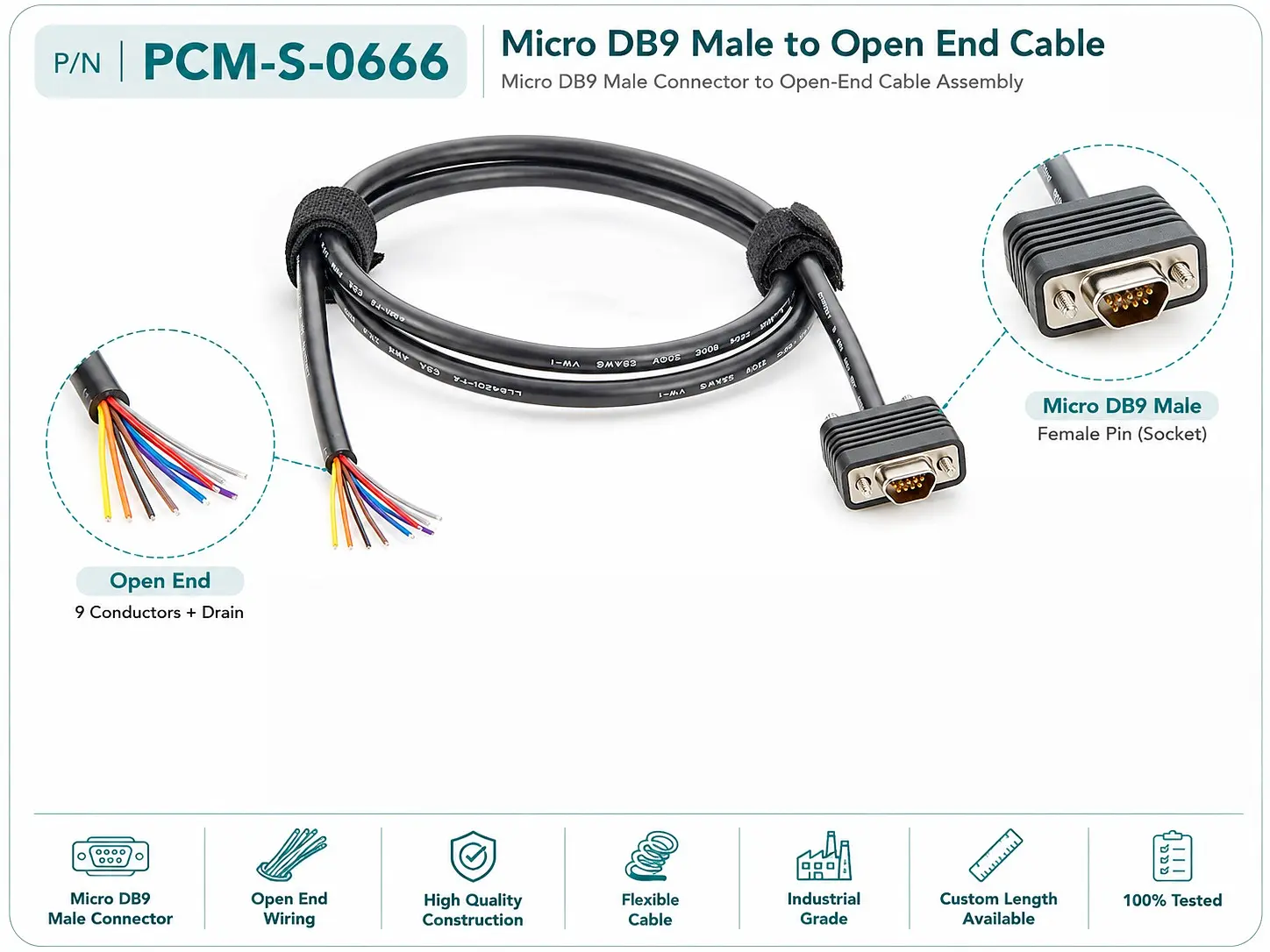

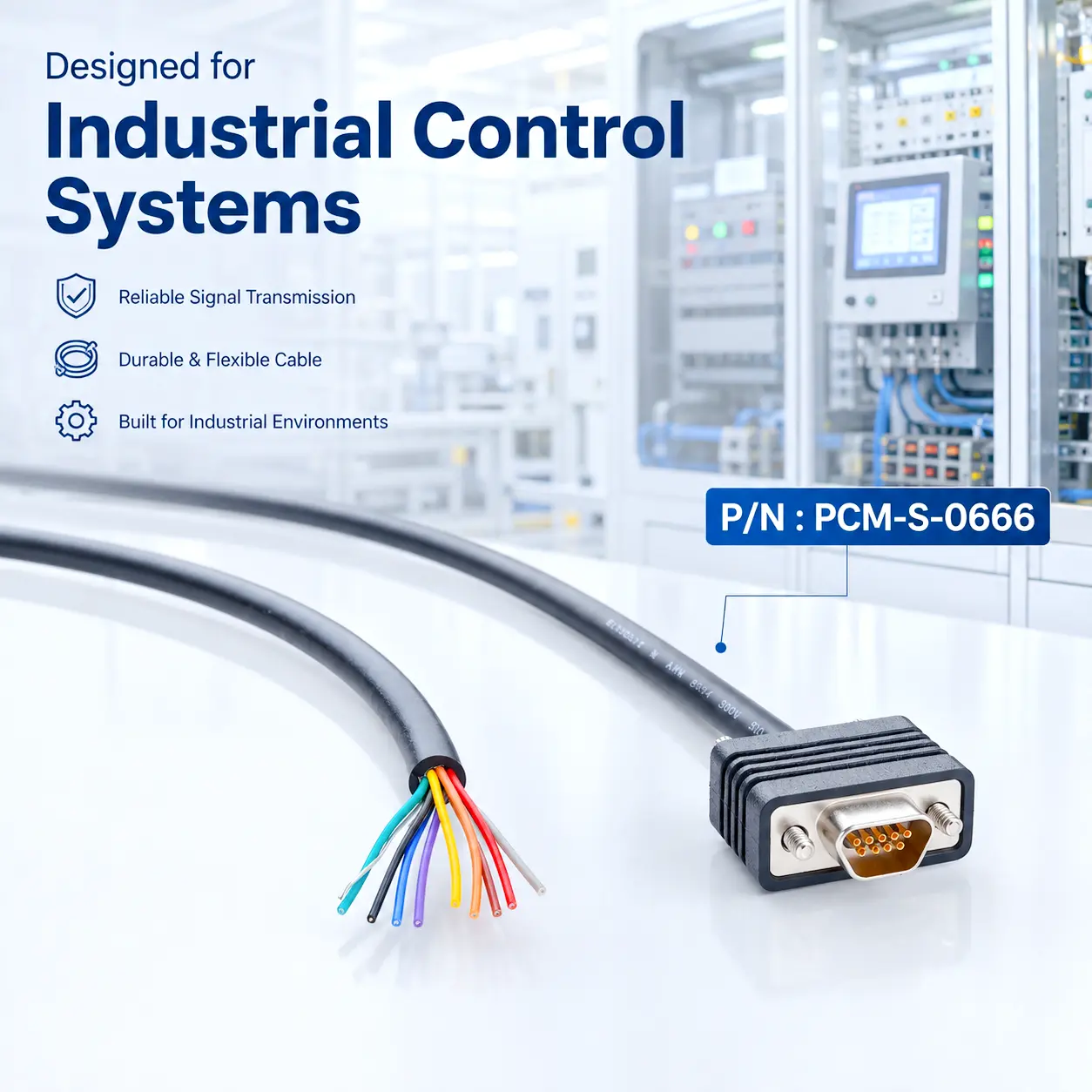

PCM-S-0666 ایک 1.6m مائیکرو-D 9-28AWG × 9C UL2464 شیلڈ PVC کیبل کا استعمال کرتے ہوئے 9-وائر اوپن اینڈ کیبل اسمبلی میں پن فیمیل ہے۔ اس میں صنعتی کنٹرول، ٹیسٹ، روبوٹکس اور ایمبیڈڈ آلات کے لیے #2-56 UNC سکرو لاک کنیکٹر، ڈرین وائر، PVC اوور مولڈ اور لچکدار فلائنگ لیڈز شامل ہیں۔
فوری پروڈکٹ کا تعارف
PCM-S-0666 ایک شیلڈ مائیکرو-D 9-پن فیمیل ٹو اوپن اینڈ کیبل اسمبلی کو کمپیکٹ ملٹی چینل سگنل وائرنگ اور محفوظ صنعتی کنکشن کے لیے ڈیزائن کیا گیا ہے۔
| پروڈکٹ کا نام | مائیکرو-ڈی 9 پن فیمیل ٹو اوپن اینڈ کیبل اسمبلی |
| پریمیئر کیبل P/N | PCM-S-0666 |
| کنیکٹر اے | مائیکرو-ڈی 9 پن فیمیل |
| کنیکٹر بی | 9-وائر اوپن اینڈ |
| پچ | 1.27 ملی میٹر |
| لمبائی | 1600±30mm |
| تار کی ساخت | 28AWG x 9C +AM +D + B |
| کیبل او ڈی | 5.6 ملی میٹر |
| شیلڈنگ | شیلڈ + ڈرین وائر |
PCM-S-0666 اوپن اینڈ بمقابلہ فکسڈ کنیکٹر ورژن
| موازنہ کی اشیاء | PCM-S-0666 اوپن اینڈ | فکسڈ کنیکٹر ورژن |
|---|---|---|
| مائیکرو-D 9Pin | جی ہاں | جی ہاں |
| کھولیں-وائرنگ ختم کریں۔ | جی ہاں | نہیں |
| پی سی بی ڈائریکٹ وائرنگ | بہترین | محدود |
| ٹرمینل بلاک وائرنگ | بہترین | محدود |
مائیکرو-D 9-پن فیمیل کو اوپن اینڈ کیبل کیا ہے؟
اوپن اینڈ کیبل سے مائیکرو-D 9-پن فیمیل کنیکٹر ہے:
مائیکرو-D کنیکٹر - ملٹی کور کیبل - فلائنگ لیڈزساخت کے ساتھ ایک غیر فعال کیبل جزو۔
مائیکرو- ڈی اینڈ کا استعمال ڈیوائس انٹرفیس کے ساتھ فکسڈ اور برقی کنکشن کے لیے کیا جاتا ہے، جب کہ دوسرا سرا آزادانہ طور پر ہر تار کو پن کے مطابق لے جاتا ہے۔
PCM-S-0666 9-پن کے کھلے سروں کا استعمال کرتا ہے، تاکہ صارف آلات کی اصل ضروریات کے مطابق جڑ سکیں:
پی سی بی، ٹرمینل بلاک، کنٹرولر، 1/O ماڈیول، ٹیسٹ فکسچر
اور دیگر سامان.
یہ کسی مخصوص کنیکٹر کو استعمال کرنے کے لیے دوسرے سرے کو محدود نہیں کرتا، اس لیے یہ خاص طور پر ان کے لیے موزوں ہے: پروٹوٹائپ ڈیولپمنٹ، آلات کے لیے اندرونی وائرنگ ہارنس، کنٹرول سسٹمز، اور OEM پروجیکٹس۔
PCM-S-0666 →مائیکرو{{0}D کنیکٹر کیا ہے؟
مائیکرو-D چھوٹے ملٹی-پن کنیکٹر ڈھانچے کی ایک قسم ہے۔ اس کی اہم خصوصیات یہ ہیں:
● Miniaturization؛
● ہائی پن کثافت؛
● ملٹی-چینل سگنل کنکشن؛
● قابل ترتیب سکرو لاکنگ؛
● محدود جگہ-آلات کے لیے موزوں۔
روایتی بڑے-سائز D-سب کے مقابلے میں، مائیکرو-D چھوٹے علاقے میں متعدد برقی چینلز فراہم کر سکتا ہے۔
لہذا، یہ اکثر کے لیے استعمال ہوتا ہے: صنعتی الیکٹرانکس، ٹیسٹ کا سامان، روبوٹس، ڈیٹا کا حصول، کمیونیکیشن ماڈیولز اور کمپیکٹ کنٹرول سسٹم۔
عام صنعتی سگنل کیبل چیلنجز
بنیادی پروڈکٹ ویلیو
PCM-S-0666
PCM{{0}S-0666 کی بنیادی قدر کا خلاصہ اس طرح کیا جا سکتا ہے:
◆ کومپیکٹ مائیکرو-D 9-Pin لاکنگ انٹرفیس
1.27 ملی میٹر پچ مائیکرو-D 9-#2-56 UNC لاکنگ سکرو کے ساتھ پن انٹرفیس، محدود جگہوں پر ملٹی چینل کنیکٹیویٹی فراہم کرتا ہے جبکہ کمپن کے شکار ماحول میں مکینیکل برقراری کو بہتر بناتا ہے۔
◆ 28AWG 9-کور شیلڈ کیبل ڈیزائن
28AWG × 9C استعمال کرتا ہے۔EMI/RFI شیلڈنگ اور گراؤنڈنگ کے لیے عملی راستہ فراہم کرتے ہوئے مجموعی طور پر شیلڈنگ اور ڈرین وائر کے ساتھ کنڈکٹرز، متعدد کنٹرول، اسٹیٹس اور کم-وولٹیج سگنل سرکٹس کو سپورٹ کرتے ہیں۔
◆ UL2464 PVC کیبل اور تناؤ ریلیف
بلیک UL2464 PVC ملٹی-کور کیبل اور کنیکٹر ٹیل پر ایک مربوط PVC اوور مولڈ کے ساتھ بنایا گیا ہے، جو مکینیکل تحفظ، تناؤ سے نجات اور وائرنگ کی وشوسنییتا کو بہتر بنانے میں مدد کرتا ہے۔
◆ 1.6m کھلی-لچکدار وائرنگ ختم کریں۔
1.6 میٹر کیبل اندرونی اور مختصر-سے-میڈیم آلات کی وائرنگ کو سپورٹ کرتی ہے، جبکہ 9-کور اوپن اینڈ کو پروجیکٹ کے مخصوص پن اسائنمنٹس کے مطابق PCBs، ٹرمینل بلاکس، کنٹرولرز یا ٹیسٹ سسٹم پر ختم کیا جا سکتا ہے۔

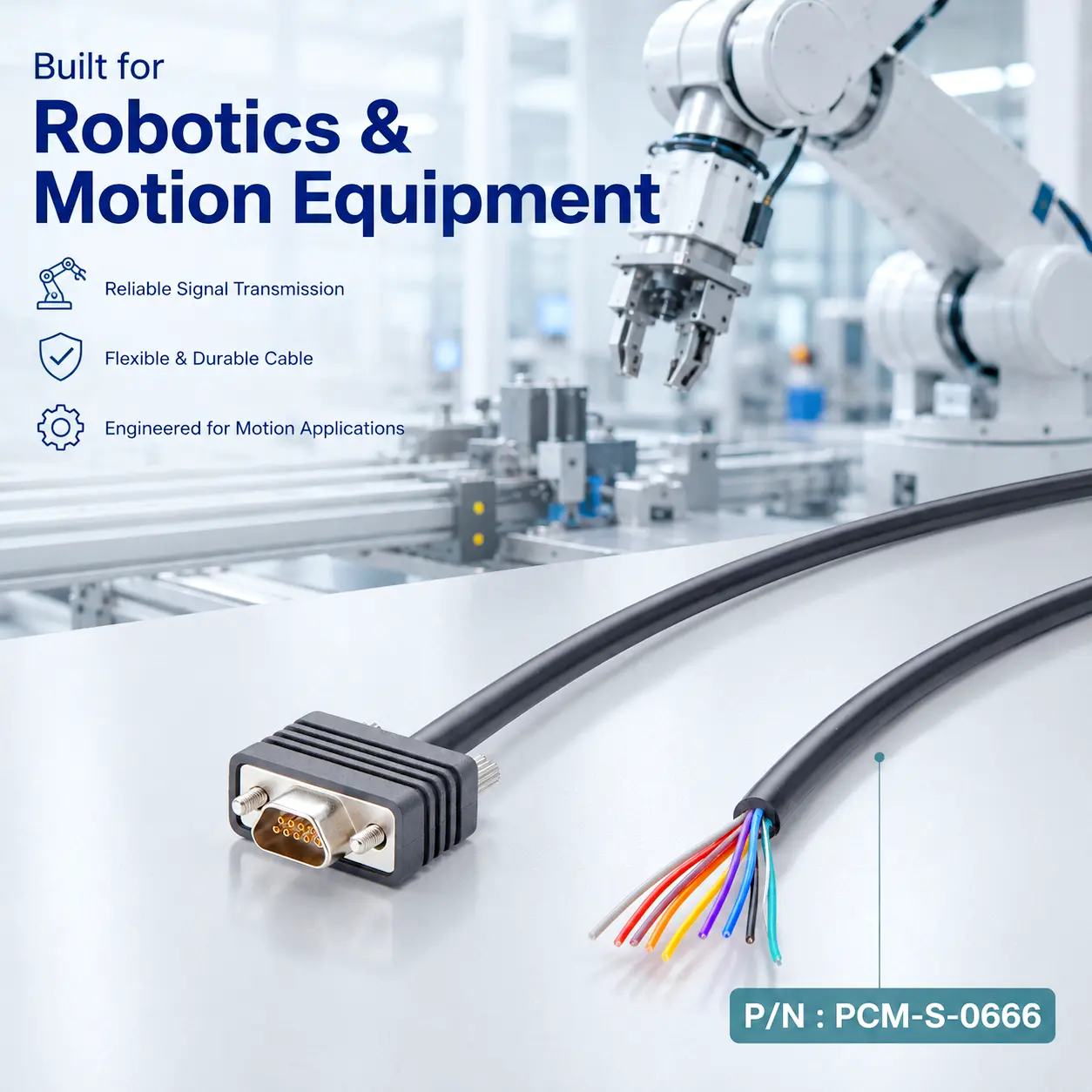

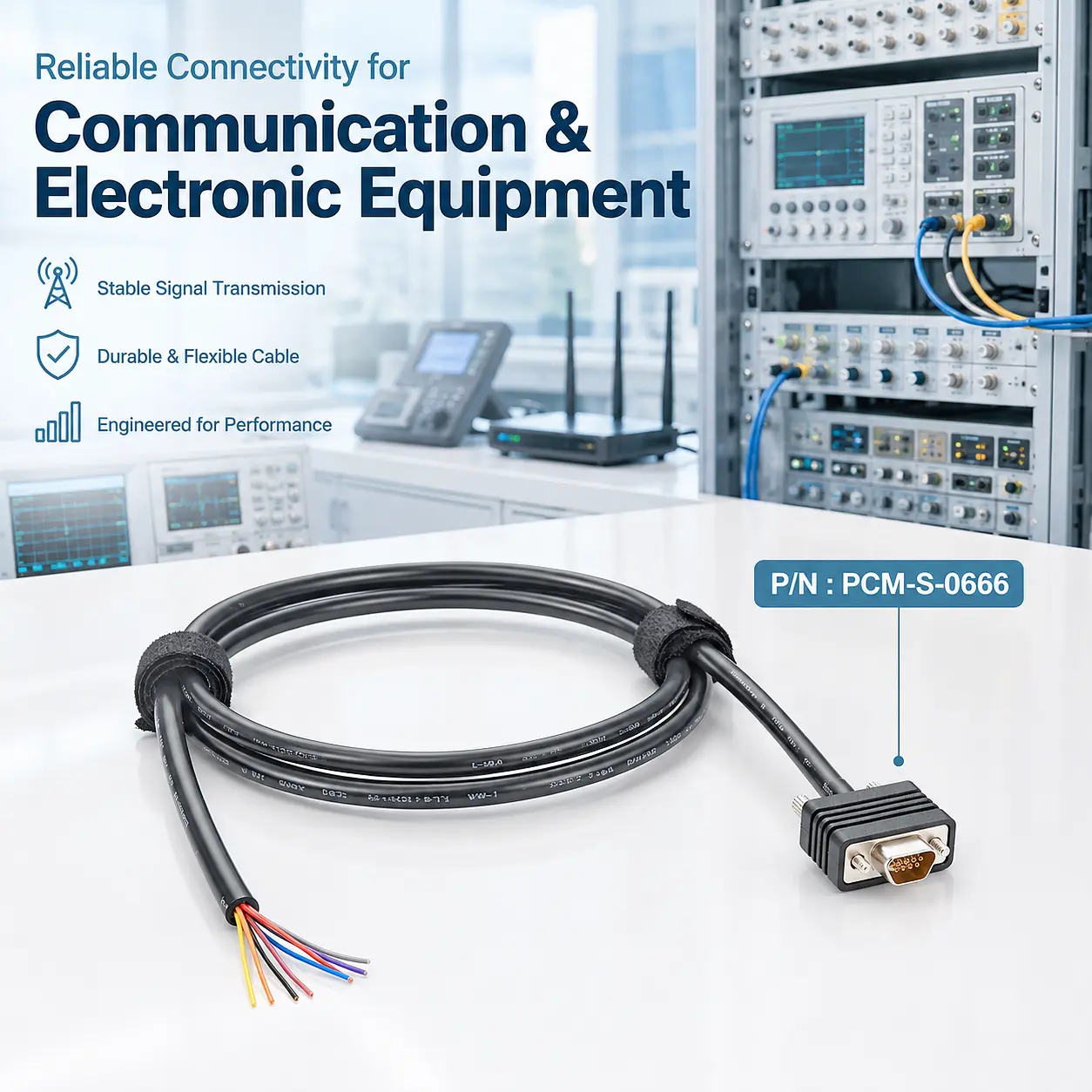

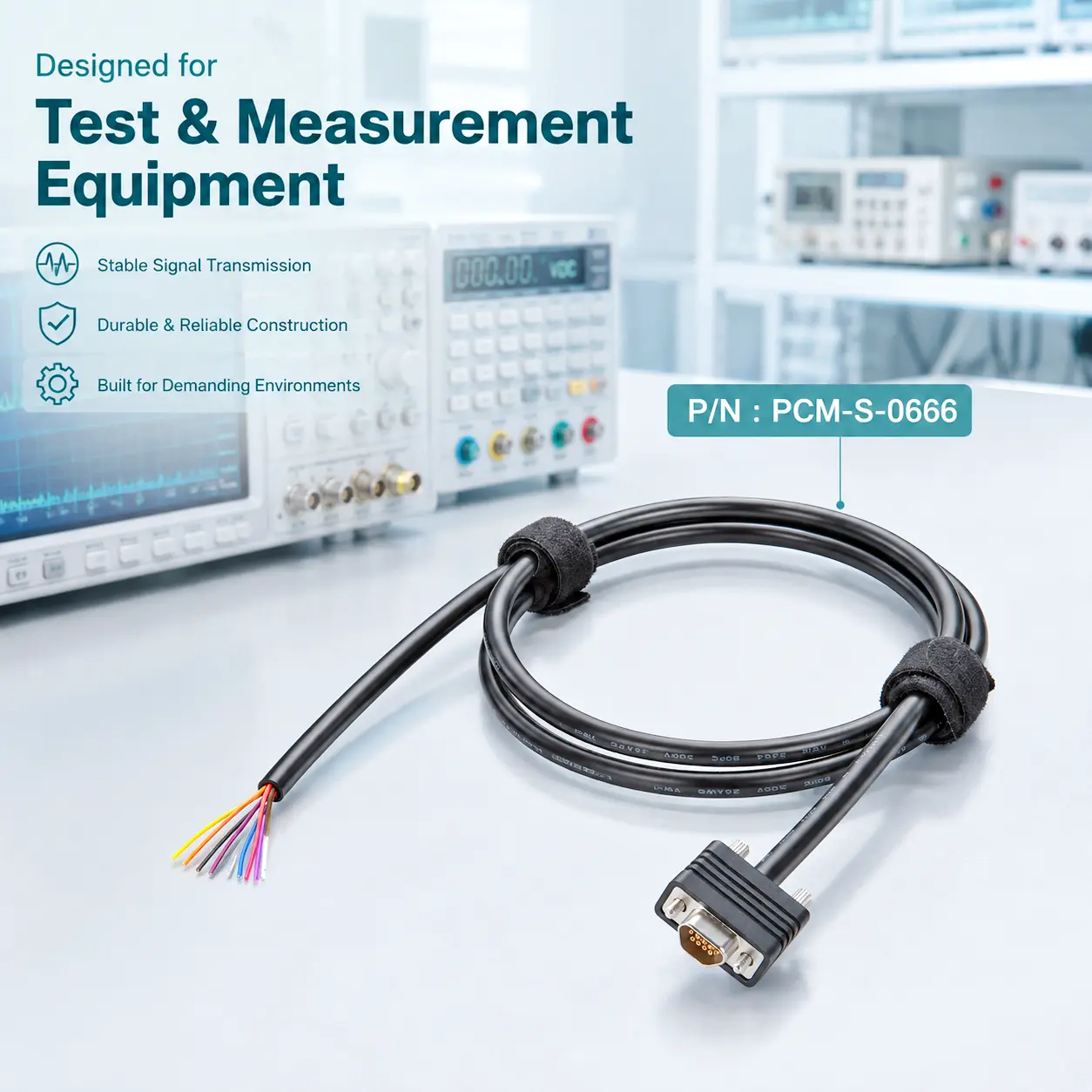

مصنوعات کی نمائش

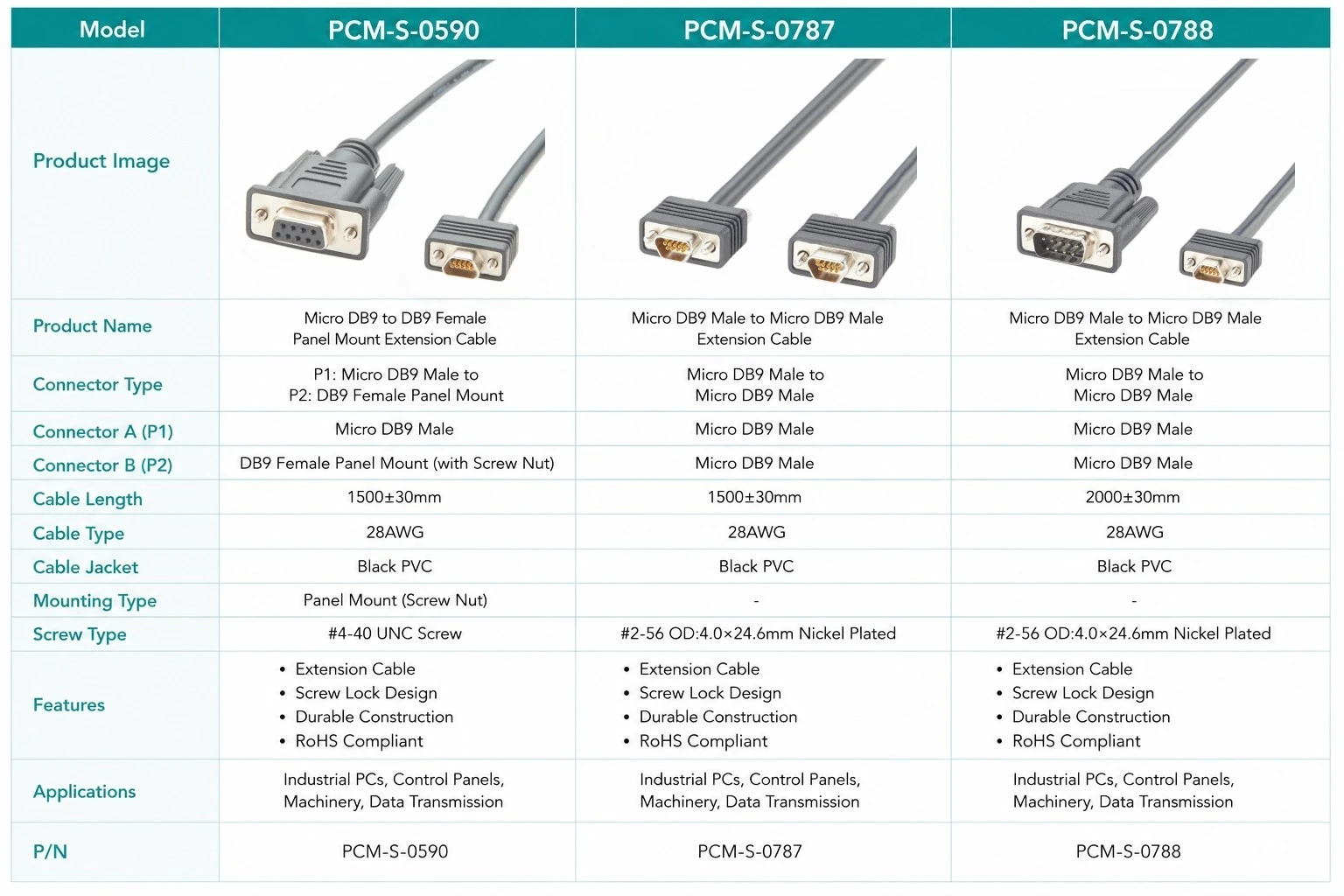

اسی طرح کی مصنوعات
مطابقت کا بیان
مطابقت کی توثیق
PCM-S-0666 کو حوالہ کے طور پر سمجھا جا سکتا ہے-Molex 0834219014, 0834219042, 0834219043 اور 0834219044 کے لیے ہم آہنگ حل۔ تاہم، یکساں مائیکرو-D کنیکٹر، کاؤنٹر 1 ملی میٹر یا ڈائریکٹ پین کی ظاہری شکل کی ضمانت نہیں دیتا۔ تبادلہ کرنے کی صلاحیت
انتخاب سے پہلے، مکینیکل یا برقی مطابقت کے مسائل کو روکنے کے لیے کنیکٹر کے طول و عرض، جنس، لاکنگ سکرو کی ترتیب، پن اسائنمنٹ، وائرنگ کی ترتیب اور ہدف کے آلات کی برقی انٹرفیس کی تعریف کی تصدیق کریں۔
تکنیکی مطابقت کا نوٹس
PCM-S-0666 ایک غیر فعال ملٹی کنڈکٹر کیبل اسمبلی ہے جسے ہم آہنگ آلات کے درمیان سگنل، پاور یا کنٹرول کنکشن کے لیے ڈیزائن کیا گیا ہے۔ یہ RS232، RS485، CAN یا دیگر پروٹوکول کی تبدیلی کو انجام نہیں دیتا ہے۔ اس کے 28AWG کنڈکٹرز، مجموعی طور پر شیلڈنگ اور ڈرین وائر کنکشن کے استحکام اور EMC کی کارکردگی کو بہتر بنانے میں مدد کر سکتے ہیں۔
تاہم، اصل آپریٹنگ وولٹیج، کرنٹ، ٹرانسمیشن فریکوئنسی، شور سے استثنیٰ اور سگنل کی سالمیت پن کی تعریف، گراؤنڈ کرنے کا طریقہ، منسلک انٹرفیس سرکٹری اور مجموعی نظام کے ڈیزائن پر منحصر ہے۔
مائیکرو-ڈی اوپن-اینڈ کیبلز کا انتخاب کیسے کریں؟
میں کنیکٹر کی مطابقت کی تصدیق کیسے کروں؟
انتخاب سے پہلے کنیکٹر فیملی، پن کاؤنٹ، جنس، پچ، شیل کے طول و عرض اور سکرو ہارڈ ویئر کی تصدیق کریں۔
میں پن اسائنمنٹ کی تصدیق کیسے کروں؟
ایک مکمل پن-بنائیں-تار-رنگ-سے-فنکشن میپ اور کبھی بھی صرف تار کے رنگ سے برقی افعال کا اندازہ نہ لگائیں۔
شیلڈ اور ڈرین وائر کو کیسے ختم کیا جانا چاہئے؟
ڈرین وائر کو سگنل گراؤنڈ سمجھنے کے بجائے شیلڈ ختم کرنے کے لیے آلات EMC اور گراؤنڈنگ ڈیزائن کی پیروی کرنی چاہیے۔
کیا 28AWG موزوں ہے؟
28AWG بہت سے کم-سگنل ایپلی کیشنز کے لیے موزوں ہے، لیکن پاور ایپلی کیشنز کو الگ کرنٹ اور وولٹیج-ڈراپ ایویلیویشن کی ضرورت ہوتی ہے۔
حسب ضرورت صلاحیتیں
↕ حسب ضرورت مائیکرو{{0}D کنیکٹر
پن کاؤنٹ، جنس، واقفیت اور کنیکٹر فیملی کو اپنی مرضی کے مطابق بنایا جا سکتا ہے۔
□ کسٹم سکرو لاکنگ
سکرو تھریڈ، لمبائی اور لاکنگ ہارڈویئر کو اپنی مرضی کے مطابق بنایا جا سکتا ہے۔
◉ کسٹم پن اسائنمنٹ
پن-سے-وائر میپنگ کو کسٹمر کے اسکیمیٹ سے اپنی مرضی کے مطابق بنایا جا سکتا ہے۔
⚙ وائر گیج اور کور کاؤنٹ
کنڈکٹر گیج اور کور کاؤنٹ کا انتخاب برقی اور مکینیکل ضروریات کے مطابق کیا جا سکتا ہے۔
⌘ شیلڈنگ حسب ضرورت
ورق، چوٹی، ڈرین وائر اور شیلڈ کے خاتمے کو اپنی مرضی کے مطابق کیا جا سکتا ہے۔
◇ کھولیں-پروسیسنگ ختم کریں۔
اتارنے، ٹننگ، ٹرمینلز، گرمی سکڑنے، لیبل اور تار کے رنگ اپنی مرضی کے مطابق کیے جا سکتے ہیں۔
نتیجہ:
PCM-S-0666 کمپیکٹ مائیکرو-D کنیکٹیویٹی، ملٹی چینل 28AWG وائرنگ، شیلڈنگ، سکرو لاکنگ اور لچکدار فلائنگ لیڈز کو صنعتی آٹومیشن، ٹیسٹ، روبوٹکس اور ایمبیڈڈ آلات کے لیے یکجا کرتا ہے۔
مطابقت کی تصدیق صرف کنیکٹر کی ظاہری شکل یا پن کی گنتی کے بجائے درست کنیکٹر فیملی، مکینیکل ڈائمینشنز، پن اسائنمنٹ اور برقی ضروریات سے ہونی چاہیے۔
پروڈکٹ کے اکثر پوچھے گئے سوالات
کیا مائیکرو-D 9-Pin DB9 جیسا ہی ہے؟
نمبر۔ مائیکرو-D اور معیاری DE-9 کنیکٹر مختلف مکینیکل کنیکٹر فیملیز ہیں۔
کیا اوپن اینڈ براہ راست پی سی بی سے جڑ سکتا ہے؟
جی ہاں لیڈز براہ راست پی سی بی کے خاتمے کے لیے تیار کی جا سکتی ہیں۔
اوپن-اینڈ ڈیزائن کیوں استعمال کریں؟
فلائنگ لیڈز ہر کنڈکٹر کو گاہک کے سرکٹ ڈیزائن کے مطابق براہ راست ختم کرنے کی اجازت دیتی ہیں۔
کیبل شیلڈنگ کا مقصد کیا ہے؟
کیبل شیلڈنگ حساس سگنل کنڈکٹرز میں EMI اور RFI کے جوڑے کو کم کرنے میں مدد کرتی ہے۔
#2-56 UNC سکرو کیا ہے؟
#2-56 UNC سکرو تصریح لاکنگ تھریڈ کی وضاحت کرتی ہے اور اسے ملاپ کے سامان کے ہارڈ ویئر سے مماثل ہونا چاہیے۔
مائیکرو-ڈی 9-پن فیمیل کنیکٹر کیا کرتا ہے؟
مائیکرو-D کنیکٹر نو برقی رابطے فراہم کرتا ہے، لیکن کنیکٹر خود مواصلاتی پروٹوکول یا سگنل تفویض کی وضاحت نہیں کرتا ہے۔
