واٹر پروف H-MTD آٹوموٹیو ایتھرنیٹ کیبل: خصوصیات، ایپلی کیشنز اور سلیکشن گائیڈ
PCM-ZC-0097 ایک واٹر پروف H-MTD خاتون-سے-خواتین آٹوموٹیو ایتھرنیٹ ایکسٹینشن کیبل ہے جو Rosenberger E6K14A-1CAZ5{{16}ZH-MTD واٹر پروف جیکس اور جی ایس پی ڈی جیکس دونوں پر استعمال کرتی ہے۔ 251 شیلڈ آٹوموٹو ڈیٹا کیبل۔ 100Ω ڈیفرینشل ٹرانسمیشن ڈھانچہ، DC–10GHz ڈیزائن فریکوئنسی رینج اور 10Gbps تک تیز رفتار لنکس کے لیے سپورٹ، یہ شیلڈنگ، واٹر پروفنگ، وائبریشن ریزسٹنس اور ADAS، کیمروں، ریڈار، ECUs، ڈومین کنٹرولرز، آٹوجینٹ کنٹرولرز اور آٹوجینٹ نیٹ ورکس کے لیے وسیع درجہ حرارت کی کارکردگی کو یکجا کرتا ہے۔
یہ مضمون کیا احاطہ کرتا ہے؟
جیسا کہ ADAS، خود مختار ڈرائیونگ، ذہین کاک پٹ، ہائی-ریزولوشن کیمرے، ملی میٹر-ویو ریڈار اور سنٹرلائزڈ کمپیوٹنگ آرکیٹیکچرز گاڑیوں کے اندر منتقل ہونے والے ڈیٹا کی مقدار کو بڑھاتے رہتے ہیں، روایتی کم-رفتار آٹوموٹیو کمیونیکیشن لنکس کو اب آزادانہ طور پر ہائی بینڈ ڈیٹا کی ضرورت نہیں ہو سکتی{3}۔ اس لیے آٹوموٹو ایتھرنیٹ جدید ہائی-اسپیڈ ان-گاڑیوں کے مواصلاتی فن تعمیر کا ایک اہم حصہ بن گیا ہے۔
یہ مضمون پریمیئر کیبل پر مرکوز ہے۔PCM-ZC-0097 واٹر پروف H-MTD آٹوموٹو ایتھرنیٹ کیبلاور منظم طریقے سے H-MTD ہائی-اسپیڈ ڈیفرینشل انٹرفیسز، Z-کوڈ مکینیکل کوڈنگ، واٹر پروف H-MTD کنیکٹرز، 100Ω آٹوموٹیو ایتھرنیٹ لنکس اور GG 2Speed 251 شیلڈ ایبل ڈیٹا موٹ کی تعمیر اور آپریٹنگ اصولوں کی وضاحت کرتا ہے۔
فوری پروڈکٹ کا تعارف

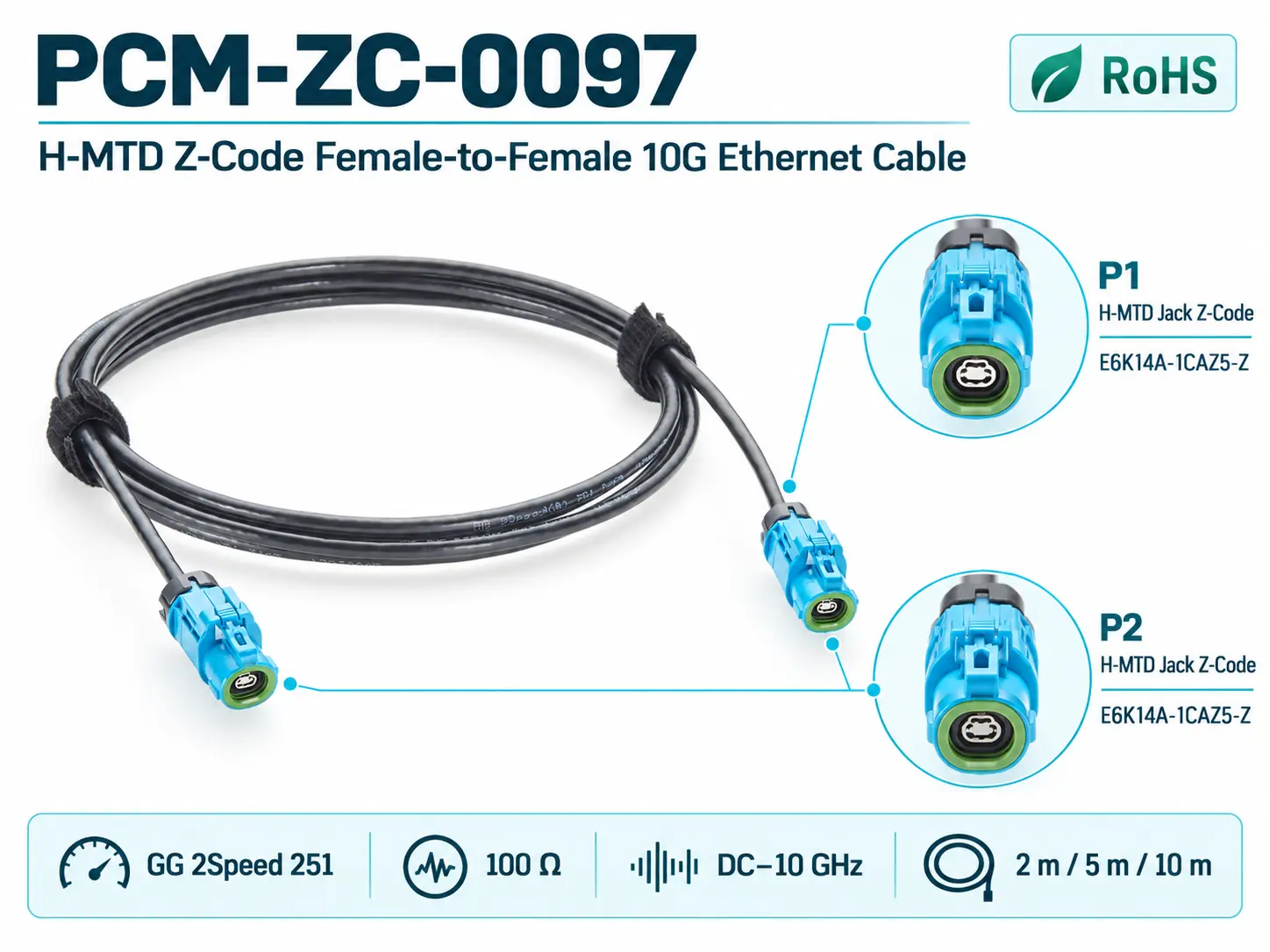

PCM-ZC-0097 ہے aواٹر پروف H-MTD فیمیل-سے-خواتین آٹوموٹو ایتھرنیٹ ایکسٹینشن کیبلخاص طور پر ہائی-اسپیڈ آٹوموٹیو ڈیٹا نیٹ ورکس کے لیے ڈیزائن کیا گیا ہے۔
دونوں سروں کا استعمالروزنبرجر E6K14A-1CAZ5-Z واٹر پروف H-MTD Z-Code خواتین کنیکٹر، ہر ایک انٹرفیس کے ساتھ ایک تفریق سگنل کا راستہ فراہم کرتا ہے۔ کنیکٹرز کا استعمال کرتے ہوئے منسلک کیا جاتا ہےGG 2Speed 251 FL09YBCY 2×0.14mm² شیلڈ آٹو موٹیو ڈیٹا کیبل.
| پروڈکٹ کی قسم | H-MTD جیک سے H-MTD جیک ہائی-اسپیڈ ڈیفرینشل ڈیٹا کیبل |
| پریمیئر کیبل P/N | PCM-ZC-0097 |
| کنیکٹر 1 |
کنیکٹر کی قسم: H-MTD جیک انٹرفیس صنف: خواتین کی ملاپ کا انٹرفیس کوڈنگ: Z کوڈ کنیکٹر برانڈ: روزنبرجر کنیکٹر حصہ نمبر: E6K14A-1CAZ5-Z سگنل رابطے: 2 پن نشان زد کنیکٹر کی لمبائی: 35.5 ± 0.15 ملی میٹر |
| کنیکٹر 2 |
کنیکٹر کی قسم: H-MTD جیک انٹرفیس صنف: خواتین کی ملاپ کا انٹرفیس کوڈنگ: Z کوڈ کنیکٹر برانڈ: روزنبرجر کنیکٹر حصہ نمبر: E6K14A-1CAZ5-Z سگنل رابطے: 2 پن نشان زد کنیکٹر کی لمبائی: 35.5 ± 0.15 ملی میٹر |
| کیبل ماڈل | جی جی 2 اسپیڈ 251 |
واٹر پروف H-MTD آٹوموٹیو ایتھرنیٹ کیبل کیا ہے؟
H-MTD، یا ہائی-اسپیڈ ماڈیولر ٹوئسٹڈ-پیئر ڈیٹا، ایک ہائی-اسپیڈ ماڈیولر ڈیفرینشل ٹوئسٹڈ-جوڑی کنیکٹر سسٹم ہے جسے روزنبرگر نے بنیادی طور پر آٹوموٹو ہائی-اسپیڈ ڈیجیٹل کمیونیکیشن کے لیے تیار کیا ہے۔
روایتی ملٹی-پن لو-اسپیڈ کنیکٹرز کے مقابلے میں، H-ایم ٹی ڈی ہائی-اسپیڈ ڈفرنسل سگنل کی سالمیت، کنٹرولڈ مائبادی، EMC، ماڈیولر انٹرفیس ڈیزائن اور ہائی-کثافت کی تنصیب پر زیادہ زور دیتا ہے۔
H-MTD دو سگنل رابطوں کا استعمال کرتا ہے ایک فرق جوڑا بنانے کے لیے اور انہیں دھاتی شیلڈنگ کے ساتھ جوڑتا ہے تاکہ ایک ہائی-اسپیڈ ڈفرنشل ٹرانسمیشن پاتھ بنایا جائے۔ اس لیے اس کی قدر ایک انفرادی پروٹوکول سے نہیں بلکہ اگلی- نسل کے گاڑیوں کے نیٹ ورکس کے لیے معیاری، تیز-اسپیڈ اور کمپیکٹ فزیکل انٹر کنکشن پلیٹ فارم فراہم کرنے سے حاصل ہوتی ہے۔
H-MTD Z کوڈ کیا ہے؟
کوڈنگ آٹوموٹیو ہائی اسپیڈ کنیکٹر ڈیزائن میں ایک اہم مکینیکل غلط میٹنگ-کی روک تھام کی خصوصیت ہے۔
مختلف کوڈنگز میکانکی طور پر انٹرفیس کو الگ کرنے کے لیے ہاؤسنگ اور کینگ جیومیٹریز کا استعمال کرتی ہیں تاکہ مختلف فنکشنز کے لیے تفویض کردہ کنیکٹرز کو آسانی سے غلط طریقے سے میٹ نہ کیا جا سکے۔
PCM-ZC-0097 استعمال کرتا ہے۔پانی-بلیو زیڈ کوڈنگ. جب متعدد بصری طور پر ایک جیسے ہائی-اسپیڈ ڈیٹا انٹرفیس ایک ہی گاڑی کے علاقے میں واقع ہوتے ہیں، تو کوڈنگ اسمبلی کے اہلکاروں، سروس تکنیکی ماہرین اور خودکار پیداواری آلات کو درست کنکشن پوائنٹ کی زیادہ درستگی سے شناخت کرنے میں مدد کرتی ہے۔
لہذا، H-MTD کیبل کا انتخاب صرف "سنگل پورٹ" یا "2 پن" پر مبنی نہیں ہونا چاہئے؛ کوڈنگ کی بھی تصدیق ہونی چاہیے۔
درد کے پوائنٹس
PCM-ZC-0097
PCM-ZC-0097 دو Rosenberger E6K14A-1CAZ5-Z واٹر پروف سیدھے H-MTD Z-کوڈ فیمیل کنیکٹرز کا استعمال کرتا ہے تاکہ خواتین سے خواتین کے درمیان تیز رفتار ایکسٹینشن کنفیگریشن بنایا جا سکے۔
ہر H-MTD انٹرفیس میں پن 1 اور پن 2 ہائی-اسپیڈ سگنل رابطے ہوتے ہیں جو ایک تفریق جوڑا بناتے ہیں۔
کنیکٹرز کو GG 2Speed 251 FL09YBCY 2×0.14mm² شیلڈ آٹو موٹیو ڈیٹا کیبل کے ساتھ جوڑا گیا ہے جو کہ ایک برائے نام 100Ω تفریق مائبادا کے ارد گرد ڈیزائن کیا گیا ہے۔
مناسب کنیکٹر-شیل ٹرمینیشن کے ذریعے، کیبل شیلڈ ہائی-اسپیڈ ڈیٹا لنک کے لیے EMC شیلڈنگ پاتھ قائم کرتی ہے، جس سے ڈیفرینشل ڈیٹا ٹرانسمیشن پر گاڑی کے پیچیدہ برقی مقناطیسی ماحول کے اثر کو کم کرنے میں مدد ملتی ہے۔
کیمروں، سینسرز، ADAS اور مرکزی کمپیوٹنگ کے لیے اعلی-بینڈوڈتھ ڈیٹا کنیکٹیویٹی کو سپورٹ کرتے ہوئے 10Gbps-کلاس آٹوموٹیو لنکس کے لیے ڈیزائن کیا گیا ہے۔
● 100Ω رکاوٹ اور دوہری شیلڈنگ
100Ω کنٹرول شدہ تفریق مائبادی فوائل اور ٹن کے ساتھ-تانبے کی چوٹی کی شیلڈنگ سگنل ریفلیکشن، کراس اسٹالک اور آٹوموٹیو EMI کو کم کرنے میں مدد کرتی ہے۔
● واٹر پروف اور وسیع-درجہ حرارت کی صلاحیت
واٹر پروف H--40 ڈگری سے +105 ڈگری ڈیزائن رینج والے MTD انٹرفیس نمی، گاڑھا ہونا، سپلیش اور ڈیمانڈنگ آٹوموٹیو درجہ حرارت کو سپورٹ کرتے ہیں۔
● قابل اعتماد مکینیکل کنکشن
آٹوموٹو H-کم از کم 110N کیبل کے ساتھ MTD لاکنگ-ریٹینشن ڈیزائن کمپن، طویل-روٹنگ اور مستحکم کنکشن کے لیے مکینیکل اعتبار فراہم کرتا ہے۔

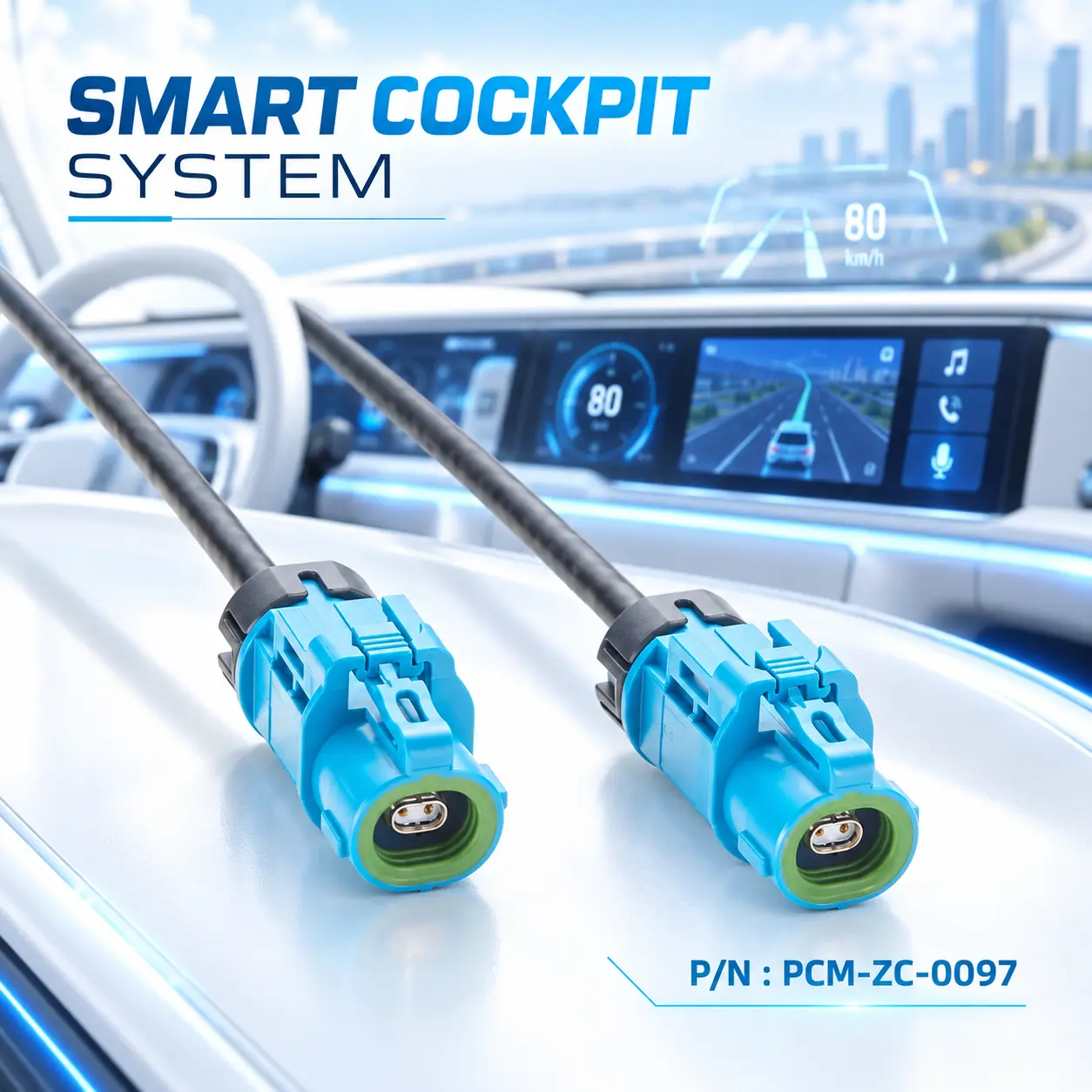

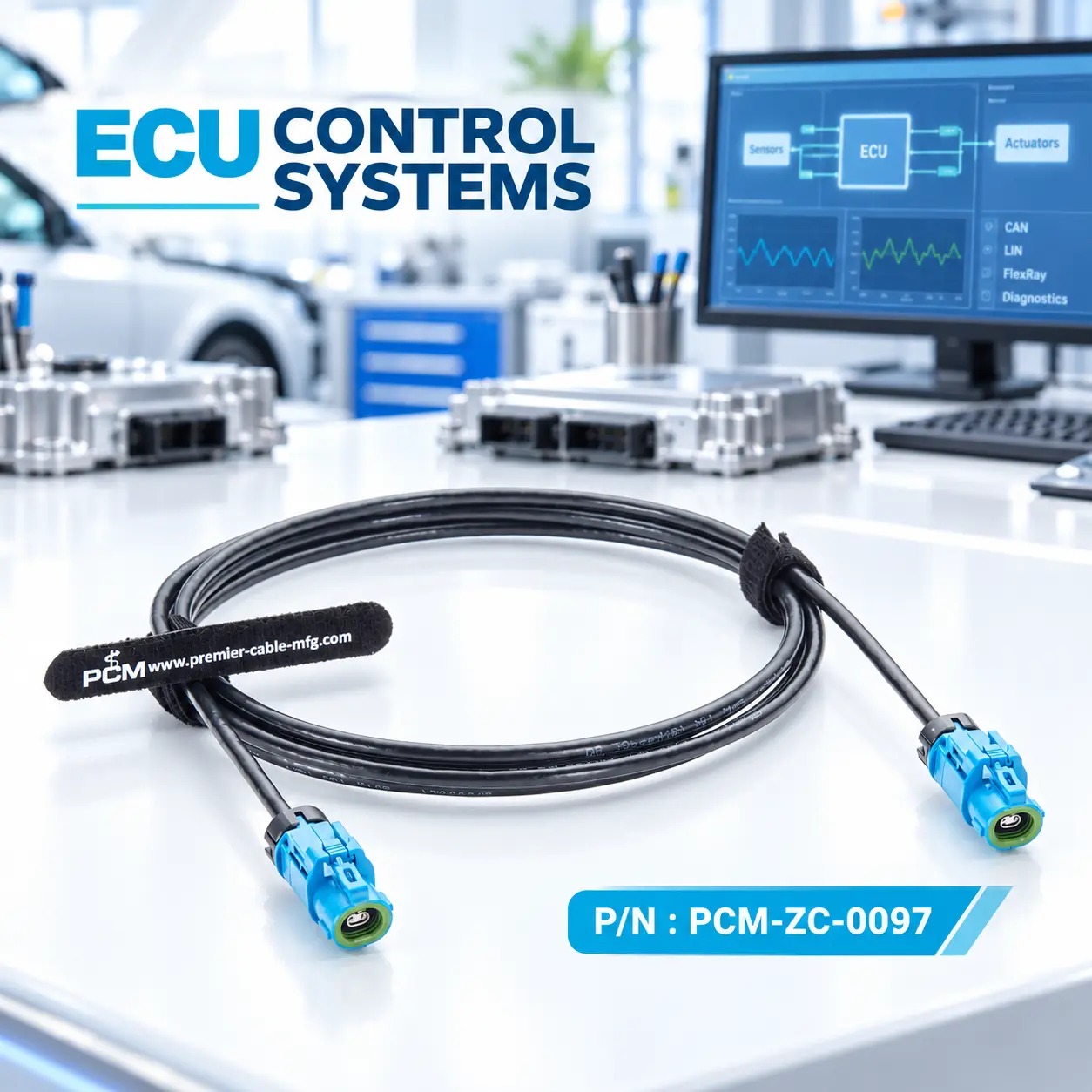

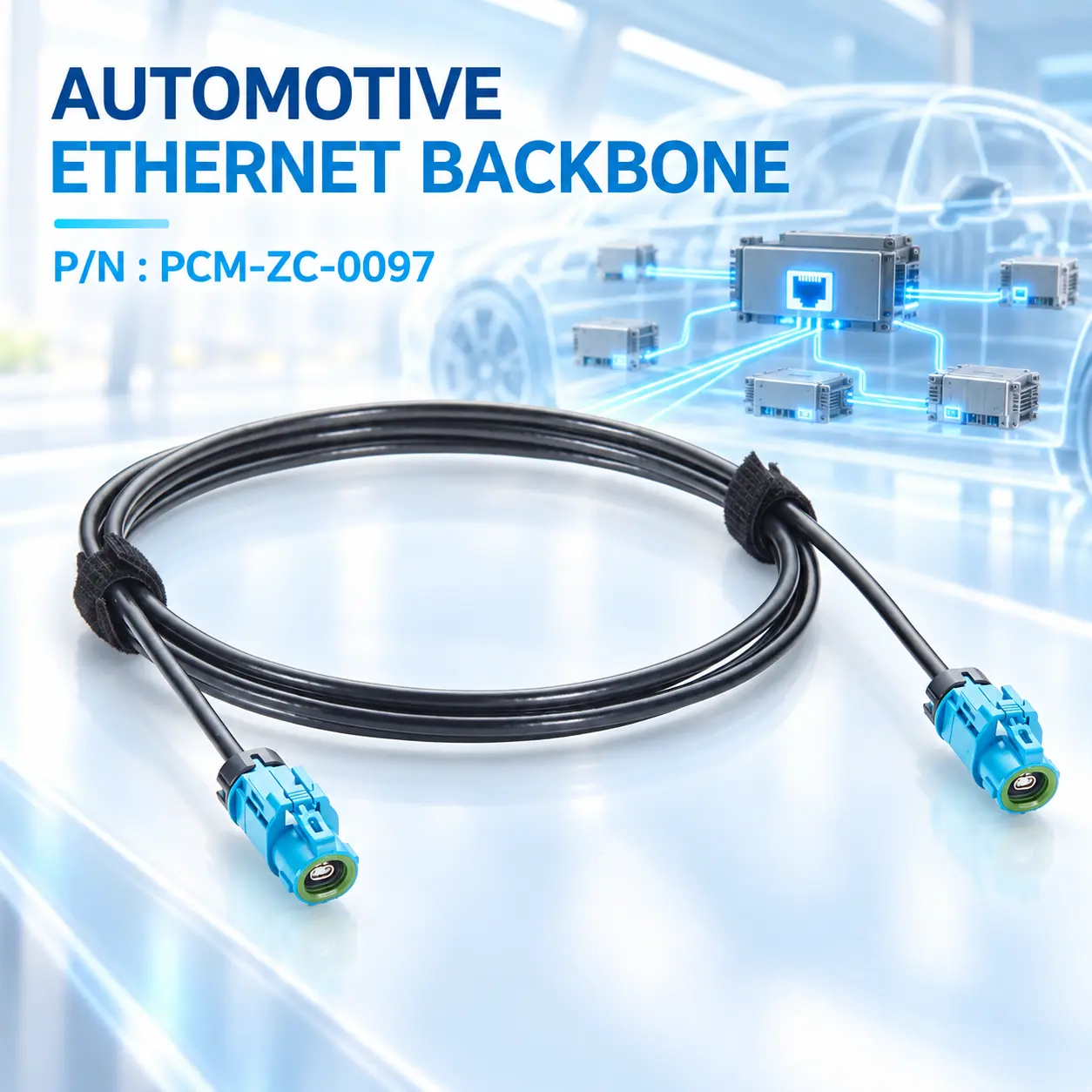

مصنوعات کی نمائش

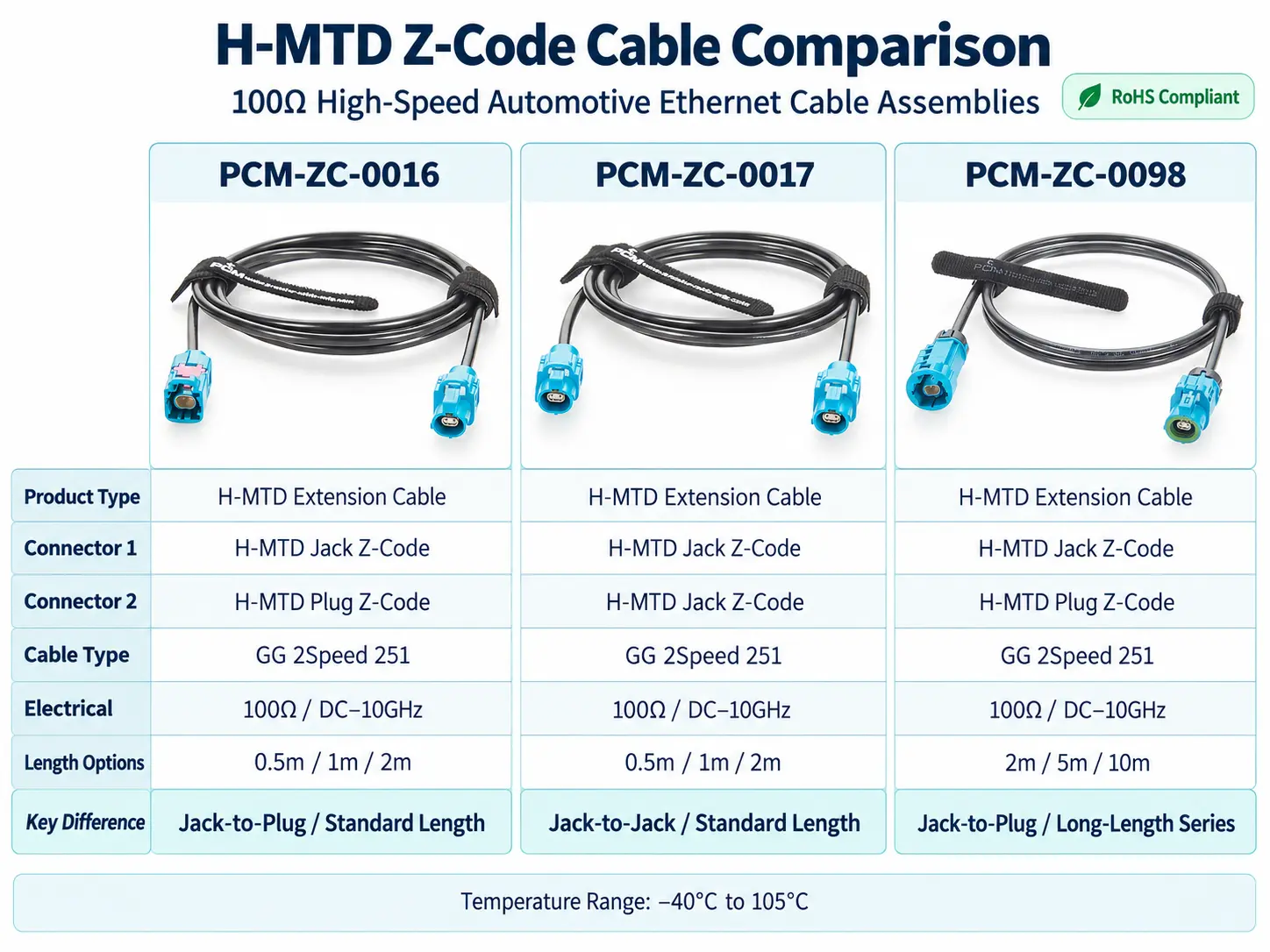

اسی طرح کی مصنوعات
مطابقت کا بیان
مطابقت کی توثیق
PCM-ZC-0097 Rosenberger E6K14A-1CAZ5-Z واٹر پروف H-MTD Z-Code خواتین کنیکٹرز دونوں سروں پر استعمال کرتا ہے، لیکن H-MTD انٹرفیس کا اشتراک آپس میں تبدیلی کو یقینی نہیں بناتا ہے۔
100Ω تفریق تعریف، PHY، پروٹوکول اور ڈیٹا کی شرح کے ساتھ، عین مطابق P/N، جنس، کوڈنگ، کینگ، پن میپنگ اور میٹنگ انٹرفیس کی تصدیق کریں۔ مکمل مطابقت کے لیے مکینیکل، الیکٹریکل اور سسٹم-سطح کی مماثلت درکار ہے۔
تکنیکی مطابقت کا نوٹس
H-MTD ایک ہائی-اسپیڈ ڈفرنسل انٹرکنیکٹ سسٹم ہے، نہ کہ کوئی مخصوص کمیونیکیشن پروٹوکول، لہذا انٹرفیس اکیلے 10GBASE-T1 یا 10Gbps آپریشن کی تصدیق نہیں کرتا ہے۔ DC–10GHz فریکوئنسی-ڈومین کی کارکردگی کو بیان کرتا ہے، نہ کہ 10Gbps ڈیٹا کی شرح۔
ہائی-اسپیڈ لنکس کو رکاوٹ، PHY، پروٹوکول، کیبل کی لمبائی اور لنک بجٹ پر بھی غور کرنا چاہیے، جس میں اندراج کے نقصان، واپسی کے نقصان، موڈ کی تبدیلی اور سگنل کی سالمیت کا دوبارہ جائزہ-کیبل کی لمبائی میں اضافہ کے ساتھ ہوتا ہے۔
واٹر پروف H-MTD آٹوموٹیو ایتھرنیٹ کیبل کا انتخاب کیسے کریں؟
درست P/N، جنس اور Z کوڈنگ کی تصدیق کریں۔
صرف اصطلاح "H-MTD" پر مبنی کیبل کا انتخاب نہ کریں۔ پہلے ECU، کیمرہ، ریڈار یا سوئچ انٹرفیس کے مکمل Rosenberger P/N کی تصدیق کریں، بشمول جیک/پلگ، مرد/خواتین کنفیگریشن، Z کوڈنگ، واٹر پروف کنسٹرکشن اور میٹنگ انٹرفیس۔
PCM-ZC-0097 دونوں سروں پر E6K14A-1CAZ5-Z واٹر پروف زنانہ کنیکٹر استعمال کرتا ہے، اس لیے ہدف والے آلات کو اس ورژن کے لیے درست میٹنگ انٹرفیس فراہم کرنا چاہیے۔
PHY اور پروٹوکول کے مطابق ٹارگٹ ڈیٹا ریٹ کی تصدیق کریں۔
اگر سسٹم 100BASE-T1, 1000BASE-T1, 2.5GBASE-T1, 5GBASE-T1 یا 10GBASE-T1 استعمال کرتا ہے، تو تصدیق کریں کہ ECUs یا سوئچز آن دونوں سروں پر ponding PHY cor استعمال کرتے ہیں۔
مکمل گاڑی-سسٹم ڈیٹا کی شرح کا تعین صرف اس بیان سے نہ کریں کہ "H-MTD 10Gbps کو سپورٹ کرتا ہے۔"
کنیکٹر، کیبل اور PHY کو ایک مکمل چینل کے طور پر ایک ساتھ جانچنا چاہیے۔
لنک بجٹ کے مطابق 2m، 5m یا 10m کا انتخاب کریں۔
کیبل کی لمبائی نہ صرف تنصیب کی جگہ بلکہ تیز رفتار برقی کارکردگی کو بھی متاثر کرتی ہے۔
ایک 2m کیبل عام طور پر کم کیبل کے نقصان کو متعارف کراتی ہے۔ جب لمبائی 5m یا 10m تک بڑھ جاتی ہے، داخل ہونے کا نقصان، واپسی کا نقصان، موڈ کی تبدیلی اور PHY کے ذریعہ اجازت دی گئی چینل مارجن کا بغور جائزہ لیا جانا چاہیے۔
اعلی-ڈیٹا-ریٹ ایپلی کیشنز جیسے کہ 10Gbps لنکس، اصل ECU، کیبل اسمبلی اور میٹنگ کنیکٹر کا استعمال کرتے ہوئے سسٹم کی توثیق والیوم کی تعیناتی سے پہلے تجویز کی جاتی ہے۔
تنصیب کے ماحول کے مطابق واٹر پروفنگ اور شیلڈنگ کی تصدیق کریں۔
اگر کیبل محفوظ کیبن کے علاقے میں نصب ہے تو، ماحولیاتی تحفظ کی ضروریات نسبتاً کم ہو سکتی ہیں۔ اگر اسے گاڑی کی باڈی، کیمروں، بیرونی سینسرز یا نمی کے سامنے والے علاقوں کے قریب سے روٹ کیا جاتا ہے، تو واٹر پروف کنیکٹر، سیل، شیلڈ ٹرمینیشن اور کیبل جیکٹ کا بغور جائزہ لینا چاہیے۔
مخصوص پروجیکٹ کی گاڑی EMC کی ضروریات کے خلاف شیلڈنگ ڈھانچہ کا بھی جائزہ لیا جانا چاہیے۔
حسب ضرورت صلاحیتیں
↕ مجموعی طور پر کیبل کی لمبائی حسب ضرورت
مختلف روٹنگ فاصلوں کے لیے 2m، 5m، 10m اور حسب ضرورت طوالت کو سپورٹ کرتا ہے، جس میں لنک بجٹ ہائی-اسپیڈ ایپلی کیشنز کے لیے دوبارہ درست کیا گیا ہے۔
□ H-MTD صنفی حسب ضرورت
آلات کے انٹرفیس، مکمل کنیکٹر P/N اور میٹنگ انٹرفیس کی بنیاد پر خواتین-سے-عورت اور دیگر صنفی امتزاج کی حمایت کرتا ہے۔
◉ کوڈنگ حسب ضرورت
مختلف H-ایم ٹی ڈی کوڈنگ کے اختیارات حتمی تصدیق کے لیے استعمال ہونے والے مکمل P/N کے ساتھ، مکینیکل شناخت اور غلط ہونے سے بچاؤ کی حمایت کرتے ہیں۔
⚙ کیبل تفصیلات حسب ضرورت
کیبل کی وضاحتیں پروٹوکول، ڈیٹا کی شرح، لمبائی، OD، لچک اور EMC کے لیے اپنی مرضی کے مطابق بنائی جا سکتی ہیں، جس میں تیز رفتار-کارکردگی کی دوبارہ تصدیق کی گئی ہے۔
⌘ واٹر پروفنگ اور مکینیکل پروٹیکشن
مختلف آٹوموٹو ماحول کے لیے حسب ضرورت واٹر پروف انٹرفیس، سگ ماہی، آستین، نالیدار نلیاں اور کیبل ایگزٹ کو سپورٹ کرتا ہے۔
◇ لیبلنگ، ٹیسٹنگ اور OEM پیکیجنگ
پروجیکٹ ٹیسٹنگ اور OEM پیکیجنگ کے اختیارات کے ساتھ اپنی مرضی کے مطابق P/N لیبلز، بارکوڈز، QR کوڈز، لوگو اور سیریل نمبرز کو سپورٹ کرتا ہے۔
پروڈکٹ کے اکثر پوچھے گئے سوالات
کیا PCM{{0}ZC-0097 ہمیشہ 10Gbps پر کام کرتا ہے؟
صرف کیبل اسمبلی کی بنیاد پر کوئی حتمی نتیجہ نہیں نکالا جا سکتا۔
PCM-ZC-0097 کو 10Gbps کلاس تک آٹوموٹو ہائی اسپیڈ ڈیٹا لنکس کے لیے ڈیزائن کیا گیا ہے، لیکن ڈیٹا کی حتمی شرح کا تعین ECU PHY، سوئچ PHY، کیبل کی لمبائی، کنیکٹرز، میٹنگ انٹرفیس اور مکمل چینل کے ذریعے کیا جاتا ہے۔
خاص طور پر 5m اور 10m ورژن کے لیے، اصل سسٹم کا استعمال کرتے ہوئے لنک کی توثیق کی سفارش کی جاتی ہے۔
کیا DC-10GHz کا مطلب 10Gbps ہے؟
نہیں
GHz فریکوئنسی ڈومین کی وضاحت کرتا ہے، جبکہ Gbps ڈیجیٹل ڈیٹا کی شرح کو بیان کرتا ہے۔ وہ پیرامیٹرز نہیں ہیں جنہیں براہ راست ایک-سے-ایک بنیاد پر تبدیل کیا جا سکتا ہے۔
DC–10GHz پروڈکٹ کی اعلی-فریکوئنسی برقی کارکردگی کی حد کو بیان کرتا ہے، جبکہ اصل 10Gbps مواصلات بھی انکوڈنگ، PHY خصوصیات، S-پیرامیٹرز اور چینل کے نقصان پر منحصر ہے۔
کیا PCM-ZC-0097 ہر H-MTD انٹرفیس سے جڑ سکتا ہے؟
نہیں
مکمل P/N، جنس، کوڈنگ، ہاؤسنگ، کینگ اور میٹنگ انٹرفیس کی تصدیق ہونی چاہیے۔
یہاں تک کہ اگر دو کنیکٹرز کا تعلق H-MTD فیملی سے ہے، مختلف کوڈنگ یا مکینیکل ڈھانچے انہیں ملاپ سے روک سکتے ہیں۔
واٹر پروف H-MTD کنیکٹر کیوں استعمال کریں؟
واٹر پروف ورژن بنیادی طور پر گاڑیوں کی جگہوں پر استعمال کیے جاتے ہیں جو نمی، گاڑھا ہونا، چھڑکاؤ یا زیادہ مطلوبہ ماحولیاتی حالات کا شکار ہو سکتے ہیں۔
وہ تیز رفتار ڈیٹا انٹرفیس فراہم کرتے ہیں جس میں سیلنگ ڈھانچہ سخت آٹوموٹو ماحول کے لیے موزوں ہے۔
اصل IP کارکردگی کے لیے مکمل میٹنگ کنیکٹر کو مناسب طریقے سے منسلک کرنے اور تنصیب کی مخصوص شرائط کے تحت استعمال کرنے کی ضرورت ہوتی ہے۔
GG 2Speed 251 فوائل اور بریڈ شیلڈنگ دونوں کا استعمال کیوں کرتا ہے؟
ورق وسیع ہائی-فریکوئنسی شیلڈنگ کوریج فراہم کرتا ہے، جب کہ ٹین کی ہوئی-تانبے کی چوٹی کم-امپیڈنس شیلڈ پاتھ بنانے میں مدد کرتی ہے اور میکانکی طاقت میں اضافہ کرتی ہے۔
ان دو ڈھانچے کو یکجا کرنے سے پیچیدہ آٹوموٹیو EMC ماحول میں حفاظت کی تاثیر کو بہتر بنایا جا سکتا ہے۔
EMC کی اصل کارکردگی اب بھی کنیکٹر شیل، 360 ڈگری شیلڈ کے خاتمے، گراؤنڈنگ اور گاڑی کی مجموعی ترتیب پر منحصر ہے۔
مجھے 2m، 5m اور 10m کے درمیان کیسے انتخاب کرنا چاہئے؟
لمبا ترین ورژن خود بخود منتخب کرنے کے بجائے سب سے مناسب لمبائی کا انتخاب کریں جو تنصیب کے راستے کو مطمئن کرے۔
تیز رفتار- لنکس میں، لمبی کیبلز عام طور پر اندراج کے زیادہ نقصان کو متعارف کراتی ہیں اور سسٹم مارجن کو کم کر سکتی ہیں۔
اس لیے کیبل کی لمبائی کا تعین آلات کے اصل فاصلے، PHY کی ضروریات، روٹنگ ریزرو اور مکمل لنک بجٹ کے مطابق کیا جانا چاہیے۔
