مائیکرو-فٹ 3.0 6-فیمیل سے فیمیل کیبل کو پن کریں: فیچرز، ایپلیکیشنز اور سلیکشن گائیڈ
PCM-0885 2m UL2464 20AWG×6C بلیک PVC کیبل کے ساتھ دو Molex 43025-0600 receptacle housings اور 43030-0001 خواتین ٹرمینلز کا استعمال کرتا ہے۔ چھ سرکٹس 1:1 وائرڈ ہیں۔ LDPE اندرونی سانچے اور PVC بیرونی سانچے کیبل کے اخراج کی حفاظت کرتے ہیں۔ صنعتی آٹومیشن، کنٹرول کیبنٹ، روبوٹکس، انسٹرومینٹیشن اور OEM ماڈیول انٹر کنکشن کے لیے تیار شدہ اسمبلی 300VAC اور فی رابطہ 4A تک مخصوص ہے۔ استعمال سے پہلے میٹنگ انٹرفیس، پن آؤٹ، وولٹیج ڈراپ اور درجہ حرارت میں اضافے کی تصدیق کریں۔
یہ مضمون کیا احاطہ کرتا ہے؟
یہ مضمون کنیکٹر کی تعریفوں، دوہری-رسپٹیکل آرکیٹیکچر، 20AWG وائر سلیکشن، مائیکرو-Fit 3.0 سکس-سرکٹ پاور اور سگنل کیبل اسمبلیوں کے کرمپنگ اور اوور مولڈنگ کے عمل کی وضاحت کرتا ہے، ساتھ ساتھ صنعتی موڈ میں شامل الیکٹریکل اور مکینیکل عوامل۔
مثال کے طور پر PCM-0885 کا استعمال کرتے ہوئے، یہ بتاتا ہے کہ قطعی کنیکٹر پارٹ نمبرز غیر رسمی مرد-سے-مرد یا عورت-ٹو-فیمیل وضاحتوں سے زیادہ اہم کیوں ہیں، اور موجودہ، کل کیبل کی لمبائی، پن اسائنمنٹ اور آلات کے ماحول کے مطابق ہارنس کا انتخاب کیسے کیا جائے۔
فوری پروڈکٹ کا تعارف

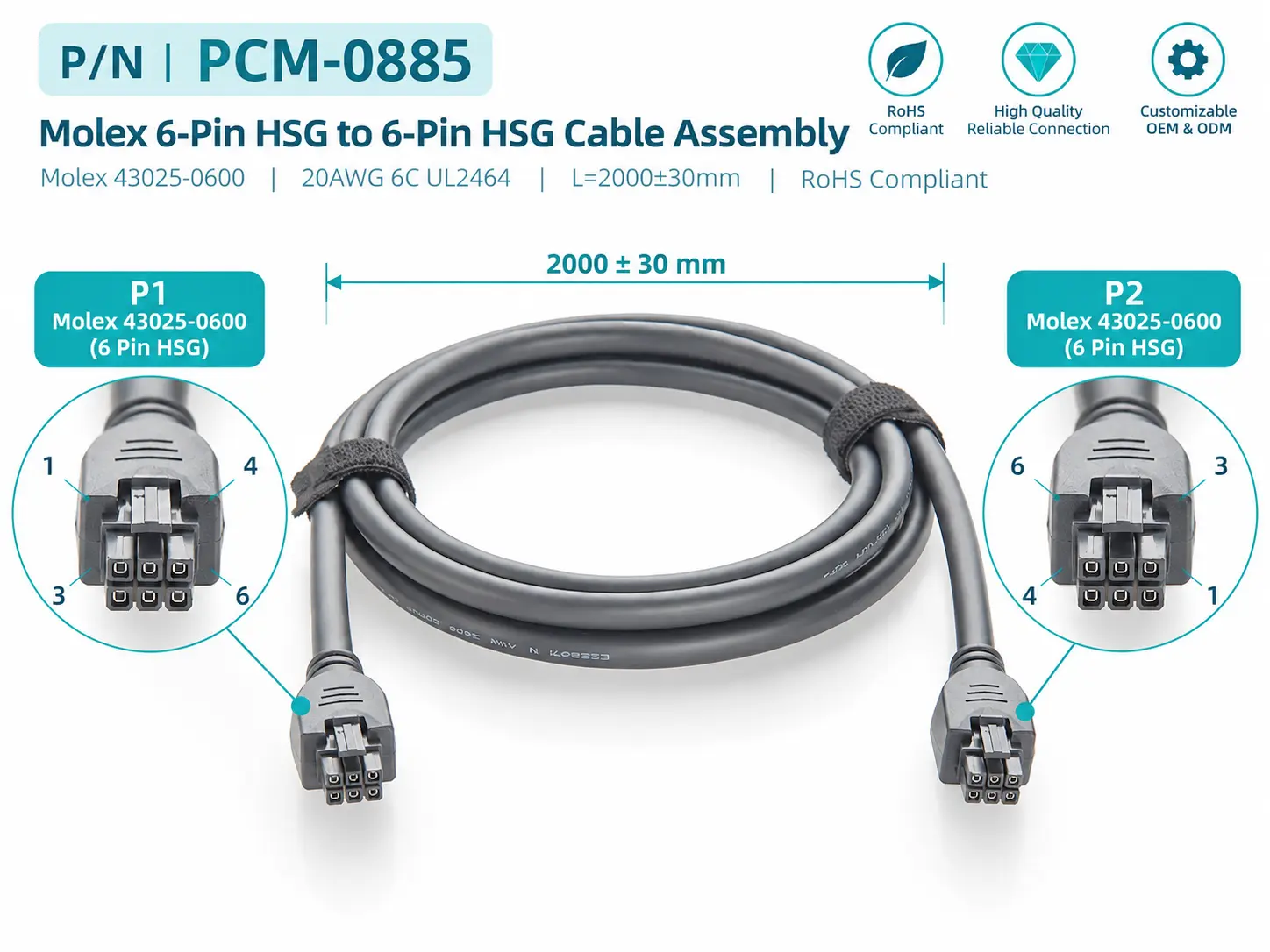

PCM-0885 دو Molex 43025-0600 receptacle housings کا استعمال کرتا ہے جس میں 43030-0001 خواتین کے کرمپ ٹرمینلز لگے ہوئے ہیں، جو 2m UL2464 20AWG×6C بلیک PVC کیبل کے ذریعے جڑے ہوئے ہیں۔ اسمبلی میں 3.00 ملی میٹر پچ پر دو قطاروں میں چھ سرکٹس ہیں، جس میں 1:1 سٹریٹ تھرو وائرنگ ہے۔ اس کے کنیکٹر ٹیل LDPE اندرونی سانچوں اور سیاہ PVC 45P MA-001 بیرونی سانچوں کا استعمال کرتے ہیں۔ تیار شدہ اسمبلی 300VAC اور 4A تک فی رابطہ پاور اور جنرل کنٹرول سگنل کنکشن کے لیے مخصوص کی گئی ہے۔
| پروڈکٹ کا نام | مائیکرو-فٹ 3.0 6-مرد سے خواتین کی توسیع کیبل کو پن کریں۔ |
| پریمیئر کیبل P/N | PCM-0885 |
| کنفیگریشن | 6-مرد کو 6-پن فیمیل تک پن کریں، براہ راست توسیع کے ذریعے |
| کیبل کی لمبائی | 2000 +30 ملی میٹر |
| کیبل کی قسم | یو ایل 2464 |
| وائر گیج | 20AWG × 6 کنڈکٹرز |
| کیبل او ڈی | 6.0 ملی میٹر |
عورت-سے-خواتین بمقابلہ حقیقی مرد-سے-مرد اڈاپٹر
| موازنہ | PCM-0885 دوہری خواتین کا استعمال | مرد-سے-مرد اڈاپٹر |
|---|---|---|
| انٹرفیس | استقبالیہ-سے-استقبال | پلگ-سے-پلگ |
| ملن کا ہدف | دو ہم آہنگ مرد کنیکٹر | دو مطابقت پذیر ماں کی نشستیں۔ |
| مقصد | ماڈیول-سے-ماڈیول کیبل کنکشن | انٹرفیس جنس کی تبدیلی یا مختصر-فاصلہ اڈاپٹر |
| قابل اطلاق | موجودہ BOM خط و کتابت | BOM کو دوبارہ ڈیزائن کرنے کی ضرورت ہے۔ |
تکنیکی علم
مائیکرو-فٹ 3.0 کیا ہے؟
مائیکرو-فٹ 3.0 ایک کمپیکٹ ملٹی-سرکٹ الیکٹریکل انٹر کنیکٹ سسٹم ہے جسے Molex نے تیار کیا ہے، جو 3.0omm سنٹر لائن پر مبنی ہے اور تار-سے-تار، تار-سے-بورڈ، سنگل-رو{9}} کنفیگریشنز-کی ترتیب میں دستیاب ہے۔
اس کی انجینئرنگ ویلیو ایک سے زیادہ پاور یا کنٹرول-سگنل سرکٹس کو نسبتاً کمپیکٹ انٹرفیس میں اکٹھا کرنا ہے جبکہ کرمپٹرمینلز، پولرائزیشن اور مکینیکل لاکنگ کے ذریعے ڈی ٹیچ ایبل ماڈیول کنکشن فراہم کرتے ہیں۔
3.0omm طول و عرض سے مراد ملحقہ رابطوں کے مرکز-سے-مرکز کی جگہ ہے، نہ کہ تار کا قطر، کنیکٹر کی مجموعی چوڑائی یا موجودہ درجہ بندی۔
6 پن ڈبل خواتین کیبل کنٹرول کیا ہے؟
زنانہ-سے-خواتین کیبل اسمبلی ایک پہلے سے اسمبل شدہ کیبل ہے جس کے دونوں سروں پر رسیپٹیکل ہاؤسنگ اور زنانہ ٹرمینلز ہوتے ہیں۔
PCM-0885 43025-0600 → 20AWG×6C کیبل → 43025-0600 فن تعمیر کا استعمال کرتا ہے اور یہ مطابقت پذیر مردانہ انٹرفیس سے لیس دو آلات یا ماڈیولز کو جوڑنے کے لیے موزوں ہے۔
مرد-سے-کیبل کے برعکس، دونوں سروں کی ایک ہی جنس ہوتی ہے، اس لیے یہ براہ راست موجودہ کنکشن کی خدمت نہیں کر سکتا جس کے لیے ایک مرد اور ایک زنانہ سرے کی ضرورت ہوتی ہے۔
درد کے پوائنٹس
پروڈکٹ کی تفصیلات
PCM-0885
PCM-0885 چھ سرکٹس، ایک 2m روٹنگ فاصلہ، 20AWG کنڈکٹرز اور ڈوئل اینڈ اوور مولڈ تحفظ کو ایک پہلے سے جوڑے ہوئے ہارنس میں ضم کرتا ہے۔
آن-سائٹ لوز-وائر اسمبلی کے مقابلے میں، یہ بار بار کرمپنگ اور پن-میپنگ کے کام کو کم کرتا ہے۔ متعدد علیحدہ کنیکٹرز کے مقابلے میں، یہ اندرونی آلات کی وائرنگ کو مضبوط کرنے میں مدد کرتا ہے۔
اس کی حقیقی وشوسنییتا کو صرف "اصل کنیکٹر" یا "اعلی قابل اعتماد" جیسی وضاحتوں پر انحصار کرنے کے بجائے کرمپ کوالٹی، تسلسل کی جانچ، موصلیت کی جانچ، درجہ حرارت-بڑھنے کی تشخیص اور مکینیکل توثیق کے ذریعے ظاہر کیا جانا چاہیے۔
4A/رابطے کو براہ راست 6 سے کیوں نہیں ضرب کیا جا سکتا ہے؟
مصنوعات کی نمائش

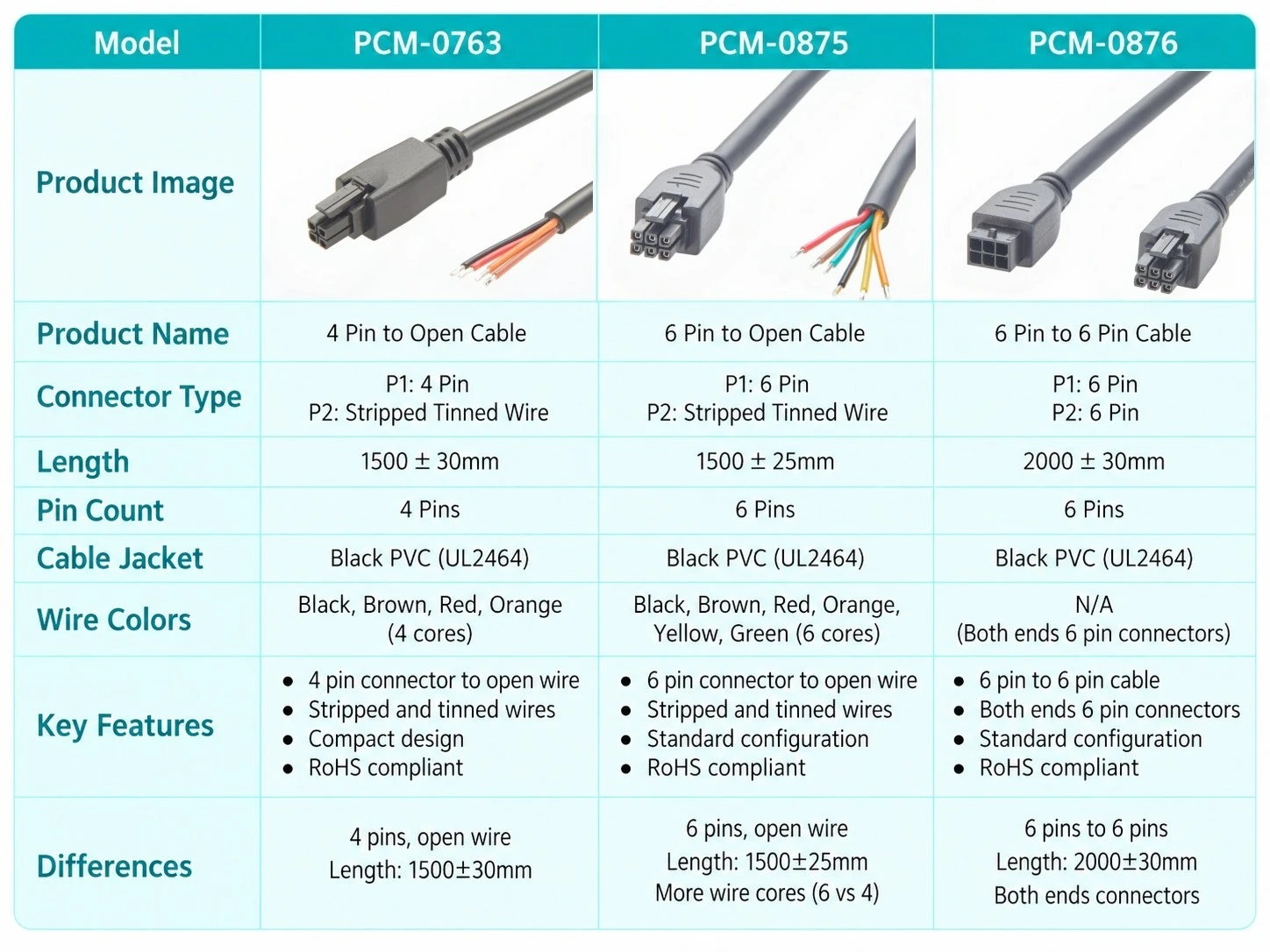

اسی طرح کی مصنوعات
مطابقت کا بیان
مطابقت کی توثیق
اسی طرح کے مائیکرو-فٹ 3.0 کی ظاہری شکل کا مطلب یہ نہیں ہے کہ تمام کنیکٹر براہ راست جوڑ سکتے ہیں۔ PCM-0885 کے دونوں سرے 43030-0001 خواتین ٹرمینلز کے ساتھ 43025-0600 ریسپٹیکل ہاؤسنگ استعمال کرتے ہیں اور اس لیے ہم آہنگ مائیکرو فٹ 3.0 مردانہ میٹنگ انٹرفیس کی ضرورت ہوتی ہے۔
انتخاب سے پہلے، درست مولیکس پارٹ نمبر، سرکٹ کاؤنٹ، کنیکٹر کی جنس، ہاؤسنگ کی قسم، ٹرمینل کی قسم، پچ، پولرائزیشن، لاکنگ جیومیٹری، پن اسائنمنٹ، وائر گیج، وولٹیج، کرنٹ اور آپریٹنگ درجہ حرارت کی تصدیق کریں۔ مطابقت کا تعین مکمل طور پر "6-پن، 3.00mm" سے نہیں کیا جا سکتا ہے اور ڈوئل-رسپٹیکل ہارنس کو مرد-مرد اڈاپٹر کے طور پر نہیں سمجھا جانا چاہئے۔
تکنیکی مطابقت کا نوٹس
مائیکرو-فٹ 3.0 CAN، RS485، USB یا ایتھرنیٹ پروٹوکول کے بجائے ایک جسمانی برقی باہم مربوط نظام ہے۔ PCM-0885 ایک غیر فعال استعمال ہے اور اس میں کوئی PHY، پروٹوکول کنورٹر، وولٹیج کنورٹر، آئسولیشن سرکٹ، سگنل ایمپلیفائر یا ٹرمینیشن ریزسٹر نہیں ہے۔
یہ آلات کی تعریف کے مطابق طاقت اور عام سگنل لے جا سکتا ہے، لیکن یہ خود بخود کسی خاص ہائی-اسپیڈ پروٹوکول، تفریق کی رکاوٹ یا مواصلاتی فاصلے کی ضمانت نہیں دیتا ہے۔
صحیح پروڈکٹ کا انتخاب کیسے کریں؟
جنس اور صحیح حصہ نمبروں کی تصدیق کریں۔
سب سے پہلے، اس بات کی تصدیق کریں کہ دونوں آلات کے انٹرفیس 43025-0600 رسیپٹیکل کے ساتھ ملاپ کرنے کے قابل مردانہ انٹرفیس ہیں، اور چھ سرکٹس، دوہری-قطار ترتیب، 3.00mm پچ، پولرائزیشن اور لاکنگ جیومیٹری کی تصدیق کریں۔ اگر آلات کو دو رسیپٹیکلز کے درمیان کنکشن کی ضرورت ہے، تو ایک حقیقی مرد-سے-مرد حل کا انتخاب کیا جانا چاہئے۔ اگر ایک موجودہ مرد- سے عورت تک رسائی کو بڑھانا ضروری ہے، تو متعلقہ توسیعی فن تعمیر کی ضرورت ہے۔ انٹرفیس کی درست تعریفیں ایسی کیبل خریدنے کے خطرے کو روکتی ہیں جو جوڑ نہیں سکتی۔
پن آؤٹ اور سرکٹ ایلوکیشن کی تصدیق کریں۔
P1 اور P2 کے درمیان چھ-سرکٹ کے تعلق کی تصدیق کریں اور ہر رابطے کی طاقت، زمین، کنٹرول یا سگنل کے فنکشن کی وضاحت کریں۔ مخلوط پاور اور سگنل وائرنگ کے لیے، چیک کریں کہ آیا کامن گراؤنڈنگ، آئسولیشن، شیلڈنگ یا خصوصی پن میپنگ کی ضرورت ہے۔ ایک 1:1 ہارنس خود بخود ایک غلط سامان پن اسائنمنٹ کو درست نہیں کرتا ہے، اس لیے آلات کی برقی ڈرائنگ کے خلاف تصدیق مکمل کی جانی چاہیے۔
کرنٹ، وولٹیج میں کمی اور درجہ حرارت میں اضافے کا حساب لگائیں۔
ہر سرکٹ کا کرنٹ، بیک وقت لوڈ ہونے والے سرکٹس کی تعداد اور اصل بوجھ کے مطابق ڈیوٹی سائیکل کا تعین کریں، اور وولٹیج-ڈراپ کیلکولیشن میں 2m کیبل کی سپلائی اور ریٹرن ریزسٹنس کو شامل کریں۔ 4A فی رابطہ تک پہنچنے والی ایپلیکیشنز کو درجہ حرارت میں اضافہ ہونا چاہیے-محیطی درجہ حرارت، کیبل بنڈلنگ اور گرمی کی کھپت کو مدنظر رکھتے ہوئے. اگر لوڈ کرنٹ زیادہ ہے یا سپلائی وولٹیج کم ہے تو، بڑے وائر گیجز، متوازی پاور سرکٹس یا چھوٹے کیبل کی لمبائی کا جائزہ لیا جا سکتا ہے، لیکن کسی بھی ترمیم کے لیے ٹرمینل کی مطابقت اور موجودہ تقسیم کی تجدید تصدیق کی ضرورت ہوتی ہے۔
ماحولیات کے لیے کیبل اور اوور مولڈ کو منتخب کریں۔
معیاری PCM-0885 اس کے مواد اور برقی حدود کے اندر عام فکسڈ آلات کی وائرنگ کے لیے موزوں ہے۔ ایپلی کیشنز جن میں لگاتار موڑنا، ڈریگ چینز، آئل، کولنٹ، بیرونی نمی، زیادہ درجہ حرارت یا شدید وائبریشن شامل ہیں ان کے لیے مناسب ہائی-فلیکس، آئل-مزاحم، ٹمپریچر-مزاحم یا سیل شدہ تعمیرات کی ضرورت ہوتی ہے جو متعلقہ ٹیسٹنگ کے ذریعے سپورٹ ہوتے ہیں۔ ایک عام PVC-اوور مولڈ ہارنس کو خود بخود واٹر پروف، ڈریگ-چین-ریٹیڈ یا آٹوموٹیو گریڈ نہیں سمجھا جانا چاہیے۔
حسب ضرورت صلاحیتیں
↕ کنیکٹر آرکیٹیکچر اور سرکٹ کاؤنٹ
سرکٹ کی تعداد اور زنانہ-سے-خواتین، مرد-سے-خواتین یا مرد-سے-مرد کنفیگریشنز کو حسب ضرورت بنائیں۔ مطابقت کے لیے عین مطابق رہائش، ٹرمینل، میٹنگ پارٹ نمبرز اور پولرائزیشن کی تصدیق ہونی چاہیے۔
□ کیبل کی لمبائی اور روٹنگ کے طول و عرض
0.3m سے 3m تک اپنی مرضی کی لمبائی یا پروجیکٹ-مخصوص طول و عرض دستیاب ہیں۔ پیمائش کے حوالے، رواداری اور کیبل کے اخراج کی وضاحت کریں، اور وولٹیج ڈراپ، موڑنے کی جگہ اور بڑھتے ہوئے تقاضوں کا اندازہ کریں۔
◉ وائر گیج اور کیبل کی تعمیر
برقی اور ماحولیاتی تقاضوں کے مطابق وائر گیجز، جیکٹس، شیلڈنگ یا ہائی-فلیکس کیبلز کا انتخاب کریں، ٹرمینل کی مطابقت، کرمپنگ کے عمل اور کیبل کے قطر کی تصدیق کے ساتھ۔
⚙ پن آؤٹ اور کنڈکٹر کلر حسب ضرورت
سیدھے-کے ذریعے یا کراس شدہ پن آؤٹس اور کنڈکٹر رنگوں کو اپنی مرضی کے مطابق بنائیں۔ پن نمبرنگ، دیکھنے اورینٹیشن اور سگنل اسائنمنٹس کی وضاحت کریں، پھر ٹیسٹنگ کے ذریعے تسلسل، شارٹس اور غلط وائرنگ کی تصدیق کریں۔
⌘ اوورمولڈ، سٹرین ریلیف اور ظاہری شکل
تنصیب اور تناؤ سے نجات کو بہتر بنانے کے لیے مولڈنگ مواد، سختی، رنگ اور کیبل-جیومیٹری کو اپنی مرضی کے مطابق بنائیں۔ واٹر پروف، تیل-مزاحم اور اعلی-فلیکس کارکردگی کے لیے سرشار ڈیزائن اور توثیق کی ضرورت ہوتی ہے۔
◇ OEM ٹیسٹنگ، لیبلنگ اور پیکیجنگ
تسلسل، موصلیت، ہائی-پوٹ، پل-فورس اور درجہ حرارت-بڑھنے کی جانچ کو ترتیب دیں۔ حسب ضرورت حصہ-نمبر لیبلز، بارکوڈز، سیریل نمبرز اور پیکیجنگ سپورٹ کسٹمر BOM انضمام اور بیچ ٹریس ایبلٹی۔
نتیجہ:
PCM-0885 کی درست پروڈکٹ پوزیشننگ ایک مائیکرو-Fit 3.0 سکس-سرکٹ فیمیل-سے-فیمیل پاور اور سگنل کیبل اسمبلی ہے، نہ کہ مرد-سے-مرد اڈاپٹر۔ دو Molex 43025-0600 receptacles، 43030-0001 خواتین کے ٹرمینلز، ایک 2m UL2464 20AWG×6C کیبل اور ڈوئل اینڈ اوور مولڈنگ کے ذریعے، یہ مطابقت پذیر انٹرفیس کے ساتھ آلات کے لیے معیاری چھ سرکٹ کنکشن فراہم کرتا ہے۔ اس کی بنیادی قدر سائٹ پر وائرنگ کو کم کرنے، ڈیفائنڈ پن میپنگ کو محفوظ کرنے، پاور اور جنرل کنٹرول سرکٹس کو مستحکم کرنے اور OEM آلات میں ماڈیولر وائرنگ کو سپورٹ کرنے میں مضمر ہے۔
پروڈکٹ کے اکثر پوچھے گئے سوالات
کیا 2451320620 PCM-0885 کو براہ راست بدل سکتا ہے؟
دونوں اسمبلیوں میں اہم تعمیرات کا گہرا تعلق ہے، جس میں 2m لمبائی، چھ سرکٹس، 20AWG وائر اور زنانہ-سے-فیمیل اوور مولڈنگ شامل ہیں، لیکن یہ پیرامیٹرز ہی مکمل تبادلہ نہیں کرتے ہیں۔ عین مطابق کنیکٹر، وائرنگ، بیرونی قطر، اوور مولڈ ڈائمینشنز، ریٹنگز اور تیار شدہ-اسمبلی ٹیسٹنگ کے تقاضوں کی تصدیق ہونی چاہیے۔
کیا 300VAC کا مطلب ہے کہ اسے ہر 300V سسٹم میں استعمال کیا جا سکتا ہے؟
نمبر آپریٹنگ کرنٹ، موصلیت کی ضروریات، عارضی اوور وولٹیج، ماحولیاتی حالات، گراؤنڈنگ اور قابل اطلاق حفاظتی معیارات کی بھی تصدیق ہونی چاہیے۔ 300VAC ویلیو تیار شدہ اسمبلی کا مخصوص زیادہ سے زیادہ وولٹیج ہے، نہ کہ ہر سامان کی قسم یا ریگولیٹری ایپلیکیشن کے لیے مکمل حفاظتی سرٹیفیکیشن کا ثبوت۔
کیا ڈوئل-اینڈ اوور مولڈنگ کا مطلب واٹر پروف ہے؟
نمبر۔ اوور مولڈنگ بنیادی طور پر کیبل کے اخراج پر مکینیکل تحفظ اور تناؤ سے نجات فراہم کرتی ہے۔ IP65, IP67 یا IP68 دعووں کے لیے مکمل سیلنگ ڈیزائن اور متعلقہ داخلے-تحفظ ٹیسٹ ثبوت کی ضرورت ہوتی ہے۔
میں اپنے آلات کے ساتھ مطابقت کی تصدیق کیسے کرسکتا ہوں؟
سامان کے میٹنگ پارٹ نمبرز، کنیکٹر فوٹوز اور ڈرائنگ، چھ-سرکٹ پن اسائنمنٹ، آپریٹنگ وولٹیج، فی سرکٹ کرنٹ، بیک وقت لوڈ کیے گئے سرکٹس کی تعداد، مطلوبہ لمبائی، محیطی درجہ حرارت اور بڑھنے کا طریقہ فراہم کریں۔ رسمی نمونوں میں مکینیکل میٹنگ، تسلسل، موصلیت، وولٹیج-گراپ، درجہ حرارت-بڑھنا اور آلات کی فنکشنل توثیق سے گزرنا چاہیے۔
