نشریاتی نظام، ریکارڈنگ اسٹوڈیوز، اسٹیج پروڈکشنز، پیشہ ورانہ AV تنصیبات اور روشنی کے-کنٹرول ماحول میں، RJ45 8P8C انٹرفیس اکثر کومپیکٹ ملٹی-کنڈکٹر سگنل انٹرفیس کے طور پر استعمال ہوتے ہیں، جبکہ XLR 3 پن کنیکٹر متوازن آڈیو، DMX اور منتخب کنٹرول آلات کے لیے بڑے پیمانے پر استعمال ہوتے ہیں۔
جب دو آلات مختلف فزیکل کنیکٹر استعمال کرتے ہیں لیکن ہم آہنگ سگنل کی تعریفیں، ایک مناسب طریقے سے انجنیئرڈ RJ45-ٹو-XLR اڈاپٹر ایک متعین پن میپنگ کے ساتھ درکار ہوتا ہے۔
پریمیئر کیبل کا استعمالPCM-KW-674 RJ45 فیمیل سے XLR 3-پن مرد آڈیو اڈاپٹر کیبلمثال کے طور پر، یہ مضمون RJ45 اور XLR کے بنیادی اصولوں کی وضاحت کرتا ہے، آڈیو یا کنٹرول سگنل ٹرانسپورٹ کے لیے سٹرکچرڈ کیبلنگ کا استعمال، شیلڈنگ، مطابقت کی حدود، مصنوعات کا انتخاب، ایپلی کیشنز اور OEM/ODM حسب ضرورت۔
فوری پروڈکٹ کا تعارف
PCM-KW-674 درج ذیل کنفیگریشن استعمال کرتا ہے:
RJ45 8P8C خاتون → 21 سینٹی میٹر شیلڈ کیبل → XLR 3-پن مرد
ایک سرے میں ایک RJ45 8P8C خاتون رسیپٹیکل استعمال ہوتا ہے جو معیاری CAT5، CAT5e یا CAT6- قسم کی کیبلنگ سے منسلک ہو سکتا ہے۔ دوسرے سرے میں ہم آہنگ آڈیو یا کنٹرول پن اسائنمنٹ والے آلات کے لیے نکل چڑھایا XLR 3-پن میل کنیکٹر استعمال ہوتا ہے۔
کیبل 24AWG سرخ/سفید سگنل کنڈکٹرز کا استعمال کرتی ہے جس میں ٹن کی گئی-تانبے کی لٹ والی شیلڈنگ، تقریباً 6.0 ملی میٹر بیرونی قطر اور ہلکی-ہری PVC 90P جیکٹ ہے۔
| پروڈکٹ کا نام | RJ45 FemaletoXLR3-PinMale آڈیو اڈاپٹر کیبل |
| پریمیئر کیبل P/N | PCM-KW-674 |
| کنیکٹر اے | XLR 3-Pin Male |
| کنیکٹر بی | RJ45 8P8C خاتون |
| کیبل کی لمبائی | 210+10 ملی میٹر |
| عام کیبلنگ | CAT5/CAT5e/CAT6 |
| کنڈکٹر | 24AWG ڈوئل کنڈکٹرز |
| شیلڈنگ | ٹن شدہ-تانبے کی چوٹی |
| کیبل او ڈی | 6.0 ملی میٹر |
مطابقت کا بیان
PCM-KW-674 معیاری RJ45 8P8C اور XLR 3 پن فزیکل کنیکٹر استعمال کرتا ہے، لیکن اسے یونیورسل RJ45-to-XLR کنورٹر کے طور پر نہیں سمجھا جانا چاہئے۔
مناسب آپریشن کے لیے درج ذیل تمام چیزوں کی ضرورت ہوتی ہے:
● RJ45 کا سامان وہی پن میپنگ استعمال کرتا ہے جیسا کہ اڈاپٹر۔
● XLR کا سامان ایک ہم آہنگ 3 کنڈکٹر سگنل کی تعریف استعمال کرتا ہے۔
● سگنل کی قسم اور برقی سطح مناسب ہے۔
● CAT5/CAT5e/CAT6 کیبل سسٹم کی ضروریات کے مطابق وائرڈ ہے۔
لہذا:
جسمانی ملاپ خود بخود نظام کی مطابقت کی ضمانت نہیں دیتا۔
تکنیکی مطابقت کا نوٹس:
PCM-KW-674 کا مقصد ہے۔جسمانی انٹرفیس موافقت اور سگنل کی توسیع. یہ ایتھرنیٹ پروٹوکول کی تبدیلی، ینالاگ-سے-ڈیجیٹل تبادلوں، رکاوٹ کی تبدیلی یا سگنل پروردن انجام نہیں دیتا ہے۔
اس ایپلی کیشن میں، RJ45 کو صرف 8P8C ملٹی-کنڈکٹر کنیکٹر کے طور پر استعمال کیا جاتا ہے۔
دوسرے لفظوں میں:
ایک RJ45 کنیکٹر کا مطلب ضروری نہیں کہ ایتھرنیٹ ہو۔
جب RJ45 کو آڈیو یا کنٹرول آلات میں استعمال کیا جاتا ہے، تو ہر پن کو سازوسامان بنانے والے کے ذریعے اینالاگ آڈیو، ڈیجیٹل آڈیو، DMX، GPIO یا دیگر کم-وولٹیج سگنلز کے لیے تفویض کیا جا سکتا ہے۔
اس لیے کنکشن سے پہلے آلات بنانے والے کی پن اسائنمنٹ کی تصدیق ہونی چاہیے۔
پروڈکٹ کا بنیادی علم
RJ45 فیمیل ٹو XLR 3-پن میل اڈاپٹر کیبل کیا ہے؟
ایک RJ45 خاتون سے XLR 3-پن مردانہ اڈاپٹر کیبل ایک غیر فعال کیبل اسمبلی ہے جو RJ45 8P8C انٹرفیس سے XLR 3-پن انٹرفیس میں منتخب کنڈکٹرز کا نقشہ بناتی ہے۔
یہ عام طور پر ایک RJ45 رسیپٹیکل، XLR مرد کنیکٹر، اندرونی کنڈکٹرز، شیلڈنگ اور ایک بیرونی جیکٹ پر مشتمل ہوتا ہے۔
اس کا مقصد ایتھرنیٹ ڈیٹا کو آڈیو میں تبدیل کرنا نہیں ہے۔ اس کے بجائے، یہ ایک مخصوص پن میپنگ کے مطابق متعین RJ45 پنوں سے متعلقہ XLR پنوں تک مطابقت پذیر سگنلز کو روٹ کرتا ہے۔
لٹ شیلڈنگ کیوں استعمال کریں؟
براڈکاسٹ رومز، سٹیجز، کنسولز اور آلات کے ریک میں اکثر پاور کیبلز، لائٹنگ-کنٹرول لائنز، ڈیجیٹل آلات اور دیگر الیکٹرانک سسٹم ہوتے ہیں، جس کے نتیجے میں نسبتاً پیچیدہ برقی مقناطیسی ماحول ہوتا ہے۔
PCM-KW-674 مناسب گراؤنڈنگ اور سسٹم ڈیزائن کے ساتھ مل کر سگنل کنڈکٹرز میں غیر مطلوبہ برقی مقناطیسی جوڑے کو کم کرنے میں مدد کے لیے ٹن شدہ تانبے کی لٹ والی شیلڈنگ کا استعمال کرتا ہے۔
تاہم:
شیلڈنگ درست متوازن وائرنگ، گراؤنڈنگ یا پن میپنگ کی جگہ نہیں لیتی ہے۔
CAT5/CAT5e/CAT6 کیبل آڈیو یا کنٹرول سگنل کیوں لے جا سکتی ہے؟
CAT5، CAT5e اور CAT6 کیبلز میں متعدد مڑے ہوئے کنڈکٹر جوڑے ہوتے ہیں۔
بٹی ہوئی-جوڑی جیومیٹری عام-موڈ کی مداخلت کو کم کرنے میں مدد کرتی ہے، یہی وجہ ہے کہ اسٹرکچرڈ کیبلنگ کا استعمال نہ صرف ایتھرنیٹ کے لیے کیا جاتا ہے بلکہ کچھ پیشہ ورانہ سازوسامان بنانے والے بھی کم-لیول کے متوازن سگنلز اور کنٹرول لائنوں کے لیے استعمال کرتے ہیں۔
PCM-KW-674 پر RJ45 زنانہ انٹرفیس ہم آہنگ سگنلز کو موجودہ ساختی کیبلنگ کے ذریعے بڑھانے کی اجازت دیتا ہے، جس سے نئے کیبل چلانے کی ضرورت کم ہوتی ہے۔
درد کے پوائنٹس اور پروڈکٹ ویلیو
چیلنج 1:
مختلف آلات مختلف کنیکٹر استعمال کرتے ہیں۔
براڈکاسٹ، آڈیو اور لائٹنگ کا سامان ایک طرف سنٹرلائزڈ RJ45 انٹرفیس استعمال کر سکتا ہے جبکہ دوسری طرف روایتی XLR کنیکٹوٹی کو برقرار رکھتا ہے۔
PCM-KW-674 مطابقت پذیر آلات کے لیے ان کنیکٹر فارمیٹس کے درمیان ایک کمپیکٹ فزیکل اڈاپٹر فراہم کرتا ہے۔
چیلنج 2:
وقف شدہ آڈیو کیبل کے ساتھ دوبارہ وائرنگ مہنگی ہو سکتی ہے۔
نشریاتی سہولیات، آلات کے کمرے اور اے وی تنصیبات میں اکثر پہلے سے ہی وسیع CAT5/CAT6 ساختی کیبلنگ ہوتی ہے۔
اگر منسلک آلات RJ45 پر مطابقت پذیر سگنل ٹرانسپورٹ کو سپورٹ کرتے ہیں، تو موجودہ کیبلنگ کو توسیع کے لیے دوبارہ استعمال کیا جا سکتا ہے، اضافی وقف شدہ آڈیو وائرنگ کی ضرورت کو کم کر کے۔
چیلنج 3:
غیر شیلڈ اڈاپٹر شور کے خطرے کو بڑھا سکتے ہیں۔
صنعتی آلات میں اکثر بجلی کی فراہمی، کنٹرول بورڈز، PLCs، ریلے اور ایک محدود جگہ میں متعدد کیبل ہارنیس ہوتے ہیں۔
ضرورت سے زیادہ لمبی ایتھرنیٹ پیچ کیبلز غیر ضروری کیبل جمع کر سکتی ہیں۔
PCM-0164 کی معیاری 300±15 ملی میٹر لمبائی ایتھرنیٹ پورٹ اور قریبی آلات کے پینل کے درمیان مختصر اندرونی رابطوں کے لیے موزوں ہے۔
RJ45-ٹو-XLR اڈاپٹر بمقابلہ معیاری XLR آڈیو کیبل
ایک روایتی XLR کیبل کا مقصد معیاری XLR انٹرفیس کے درمیان براہ راست تعلق ہے، جبکہ RJ45-to-XLR اڈاپٹر ان سسٹمز کے لیے بہتر ہے جو پہلے سے RJ45 ڈسٹری بیوشن، پیچ پینلز یا CAT کیبلنگ انفراسٹرکچر استعمال کرتے ہیں۔
دو حل براہ راست متبادل ہونے کی بجائے مختلف وائرنگ آرکیٹیکچرز کے لیے بنائے گئے ہیں۔
| آئٹم | RJ45-ٹو-XLR اڈاپٹر | سٹینڈرڈ ایکس ایل آر کیبل | |
| انٹرفیس | RJ45 عورت سے XLR مرد | XLR سے XLR | |
| مقصد | انٹرفیس موافقت، سٹرکچرڈ کیبلنگ اڈاپٹر | براہ راست آڈیو ڈیوائس کنکشن | |
| پن میپنگ انحصار | اعلی | زیریں | |
| سٹرکچرڈ کیبل ایکسٹینشن | تعاون یافتہ غیر مطابقت پذیر نظام | براہ راست نہیں۔ | |
| کیبل کی لمبائی | مختصر اڈاپٹر | مختلف لمبائی | |
| تنصیب | کابینہ، کنسول، پیچ انٹرفیس | اسٹیج، سامان کے کمرے کا براہ راست کنکشن |

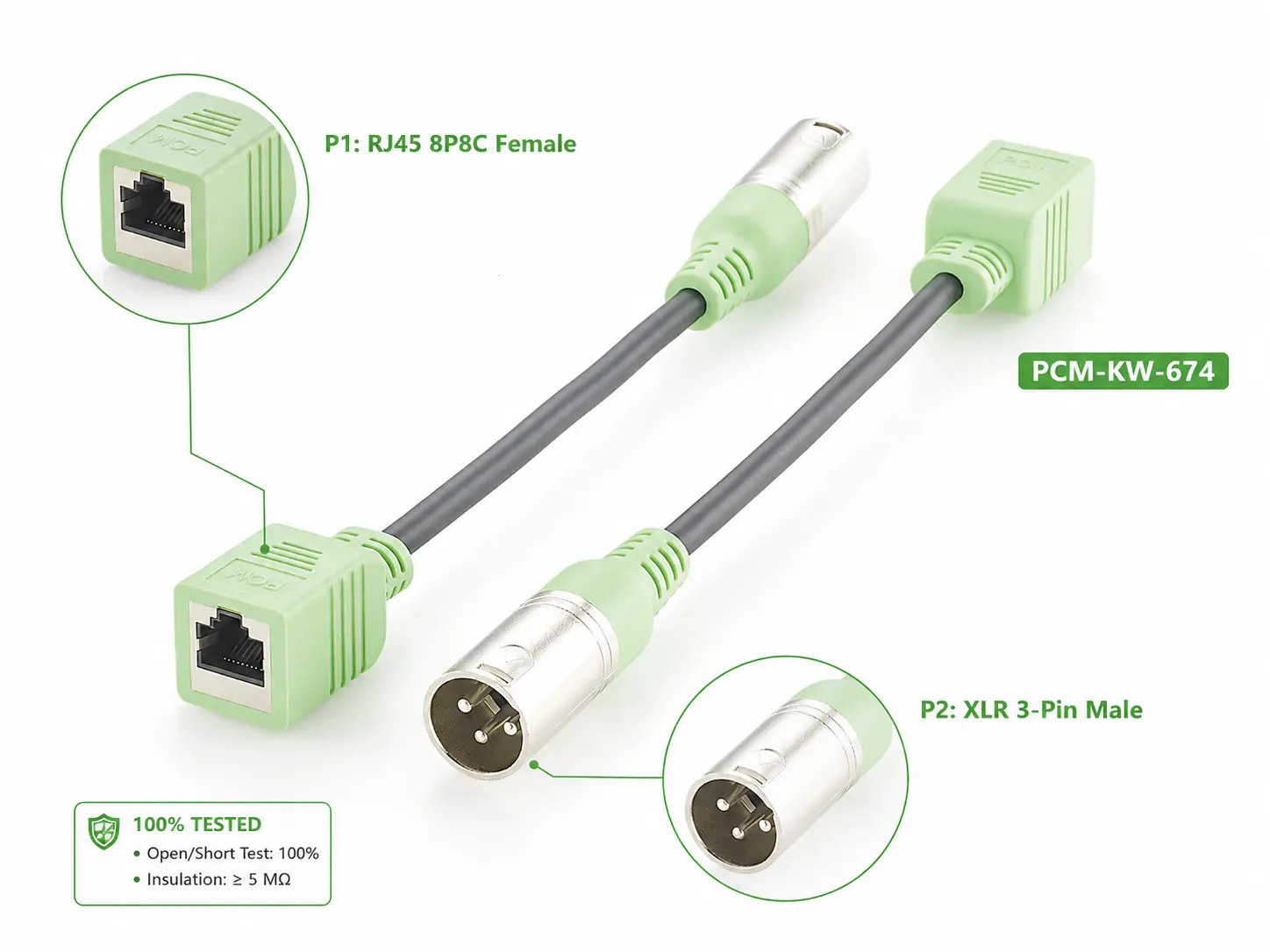

PCM-KW-674 RJ45 خواتین سے XLR 3-پن مرد
PCM-KW-674 پیشہ ورانہ انٹر کنکشن ایپلی کیشنز کے لیے ڈیزائن کیا گیا ہے جس میں XLR مرد کنیکٹر کے لیے RJ45 خاتون انٹرفیس کی ضرورت ہوتی ہے۔اس کا فن تعمیر ہے:
RJ45 8P8C خاتون → 24AWG 2C شیلڈ کیبل → XLR 3-پن مرد
21 سینٹی میٹر کی لمبائی آلات اور ریک کے ارد گرد کیبل کی بھیڑ کو کم کرتی ہے، جبکہ ٹن کی ہوئی-تانبے کی چوٹی مداخلت کو کنٹرول کرنے میں مدد کرتی ہے۔ نکل-پلیٹڈ XLR مردانہ کنیکٹر مکینیکل استحکام فراہم کرتا ہے، اور PVC 90P جیکٹ لچکدار روٹنگ اور کیبل کے تحفظ کو سپورٹ کرتی ہے۔
درخواستیں:
براڈکاسٹ اسٹیشنوں، ریکارڈنگ اسٹوڈیوز، پروفیشنل مکسرز، آڈیو ڈسٹری بیوشن کا سامان، اسٹیج ساؤنڈ سسٹم، DMX لائٹنگ کا سامان، اے وی ریک اور دیگر سسٹمز کے لیے موزوں RJ45/XLR سگنل کی تعریفیں استعمال کرتے ہیں۔
مصنوعات کی نمائش
RJ45-سے XLR آڈیو اڈاپٹر کیبل کیسے منتخب کریں؟
پہلی ترجیح: پن میپنگ کی تصدیق کریں۔
پن میپنگ RJ45-ٹو-XLR اڈاپٹر کے لیے انتخاب کا سب سے اہم معیار ہے۔
مختلف آلات بنانے والے ایک ہی RJ45 8P8C کنیکٹر پر بالکل مختلف اسائنمنٹس استعمال کر سکتے ہیں۔
اگر پن آؤٹ مطابقت نہیں رکھتا ہے، تو پھر بھی جسمانی ملاپ ممکن ہو سکتا ہے لیکن اس کا نتیجہ کوئی سگنل، غلط روٹنگ یا آلات کے ممکنہ مسائل ہو سکتا ہے۔
اس بات کا تعین کریں کہ آیا شیلڈنگ کی ضرورت ہے۔
ڈھال والی تعمیر کو عام طور پر نشریاتی کمروں، مراحل، آلات کے ریک، گھنے اے وی سسٹمز اور برقی طور پر شور والے ماحول میں ترجیح دی جاتی ہے۔
تاہم، مجموعی طور پر شیلڈنگ کی تاثیر کا انحصار آلات کی گراؤنڈنگ، CAT-کیبل شیلڈ کے تسلسل اور سسٹم کے مکمل ڈیزائن پر بھی ہے۔
سگنل کی قسم کی تصدیق کریں۔
اس بات کا تعین کریں کہ آیا سامان متوازن اینالاگ آڈیو، AES ڈیجیٹل آڈیو، DMX یا کوئی اور کنٹرول سگنل رکھتا ہے۔
مختلف سگنل کی اقسام میں پن آؤٹ، مائبادی، کیبل کی تعمیر اور ٹوپولوجی کے لیے مختلف تقاضے ہوتے ہیں، اس لیے ایک جیسے کنیکٹرز ایک دوسرے کو بدلنے کا مطلب نہیں ہیں۔
CAT کیبل کی قسم اور وائرنگ کی تصدیق کریں۔
CAT5، CAT5e اور CAT6 سبھی ملٹی-جوڑی ساختی کیبلنگ کے طور پر کام کر سکتے ہیں، لیکن مناسبیت کا انحصار سازوسامان بنانے والے کی تفصیلات پر ہوتا ہے۔
طویل رنز کے لیے، کیبل کیٹیگری، شیلڈنگ، وائرنگ سکیم، کل لمبائی اور سسٹم کی تجویز کردہ دوری کی تصدیق کریں۔
حسب ضرورت صلاحیتیں
1. کسٹم پن میپنگ
RJ45 8P8C-to-XLR 3 پن وائرنگ کو کسٹمر کے آلات پن اسائنمنٹ کے مطابق اپنی مرضی کے مطابق بنایا جا سکتا ہے۔
یہ اس قسم کے اڈاپٹر کے لیے سب سے اہم OEM/ODM حسب ضرورت آئٹمز میں سے ایک ہے۔
2.XLR صنفی تخصیص
XLR 3-پن نر یا مادہ کنفیگریشن کو ملاپ کے آلات اور مطلوبہ سگنل کنکشن سمت کے مطابق منتخب کیا جا سکتا ہے۔
3. کسٹم کیبل کی لمبائی
معیاری PCM-KW-674 لمبائی 210±10 ملی میٹر ہے، جس میں ریک، آلات کے پیچھے والے پینل اور کنسول لے آؤٹ کے لیے متبادل لمبائی دستیاب ہے۔
4. کنڈکٹر اور شیلڈنگ حسب ضرورت
آڈیو یا کنٹرول سگنل اور تنصیب کے ماحول کے مطابق مختلف کنڈکٹر گیجز، شیلڈنگ ڈھانچے اور کیبل کی تعمیرات کا اندازہ لگایا جا سکتا ہے۔
5. جیکٹ کا رنگ اور مواد کی تخصیص
پیویسی جیکٹ کا رنگ، مواد اور شناخت کو چینل مینجمنٹ، سسٹم کی شناخت اور OEM برانڈنگ کے لیے اپنی مرضی کے مطابق بنایا جا سکتا ہے۔
ہلکی-سبز جیکٹ تکنیکی ماہرین کو گھنے آلات کے ریک کے اندر ایک مخصوص سگنل کے راستے میں فرق کرنے میں بھی مدد کر سکتی ہے۔
6. لیبلنگ اور پیکیجنگ حسب ضرورت
اپنی مرضی کے P/N لیبلز، چینل کے شناخت کنندگان، سمت کے نشانات، آلات کے نام، پیکیجنگ اور BOM کے تقاضوں کو براڈکاسٹ، اے وی اور سسٹمز-انٹیگریشن پروجیکٹس کے لیے سپورٹ کیا جا سکتا ہے۔
اکثر پوچھے گئے سوالات
01. کیا یہ ایتھرنیٹ ڈیٹا کو XLR آڈیو میں تبدیل کر سکتا ہے؟
نہیں
PCM-KW-674 میں کوئی پروٹوکول-کنورژن الیکٹرانکس، ADC، DAC یا نیٹ ورک آڈیو ڈیکوڈنگ سرکٹری نہیں ہے۔
یہ صرف ایک متعین پن میپنگ کے مطابق کنڈکٹر روٹنگ فراہم کرتا ہے اور اس لیے معیاری ایتھرنیٹ ڈیٹا کو براہ راست اینالاگ XLR آڈیو میں تبدیل نہیں کر سکتا۔
02. RJ45 کنیکٹر آڈیو کیوں لے جا سکتا ہے؟
RJ45 8P8C بنیادی طور پر آٹھ-رابطہ کنیکٹر ہے۔
سازوسامان بنانے والے ان رابطوں کو ایتھرنیٹ، اینالاگ آڈیو، ڈیجیٹل آڈیو، DMX یا دیگر سگنلز کو تفویض کر سکتے ہیں۔
آیا یہ آڈیو لے جاتا ہے اس لیے اس کا انحصار آلات کے پن آؤٹ پر ہوتا ہے، صرف جسمانی RJ45 فارم پر نہیں۔
03. کیا معیاری CAT5e کیبل کو توسیع کے لیے استعمال کیا جا سکتا ہے؟
ہاں، جب سازوسامان بنانے والا اس کی حمایت کرتا ہے اور مطلوبہ پن میپنگ کو صحیح طریقے سے برقرار رکھا جاتا ہے۔
کیبل کی لمبائی، شیلڈنگ، وائرنگ سکیم اور تنصیب کے ماحول پر بھی غور کیا جانا چاہیے۔
اکیلے RJ45 کنیکٹر کا مطلب یہ نہیں ہے کہ ہر CAT5e کیبل ہر سسٹم کے لیے موزوں ہے۔
04. کیا CAT6 خود بخود CAT5e سے بہتر آڈیو فراہم کرے گا؟
ضروری نہیں کہ اس قسم کی ایپلی کیشن میں، اصل کارکردگی بنیادی طور پر سگنل کی قسم، بٹی ہوئی-جوڑی کی تعمیر، شیلڈنگ، کیبل کی لمبائی، منسلک آلات اور پن میپنگ پر منحصر ہے۔
CAT6 کی ایتھرنیٹ زمرہ کی درجہ بندی زیادہ ہے، لیکن اس کا مطلب ہر اینالاگ آڈیو یا کنٹرول ایپلیکیشن میں خود بخود قابل سماعت بہتری نہیں ہے۔
