XT90 پینل-ماؤنٹڈ پاور ایکسٹینشن کیبلز کو منتخب کرنے کے لیے کیا تحفظات ہیں؟
XT90 پینل ماؤنٹ پاور ایکسٹینشن کیبل گائیڈ: 10AWG ہائی-موجودہ DC وائرنگ، 60A صلاحیت، پینل کٹ آؤٹ، لمبائی کا انتخاب اور OEM حسب ضرورت اس خبر میں دکھائی جائے گی۔ UL1015 10AWG تار کے ساتھ PCM-0975 XT90 پینل ماؤنٹ پاور ایکسٹینشن کیبل، تقریباً 60A DC صلاحیت، 27.65 ملی میٹر پینل کٹ آؤٹ، M3 کیپٹیو نٹس، ایک سے زیادہ کیبل کی لمبائی، ایپلیکیشن گائیڈنس، مطابقت کے نوٹس، اور OEM حسب ضرورت کے اختیارات دریافت کریں۔
مصنوعات کی تفصیل

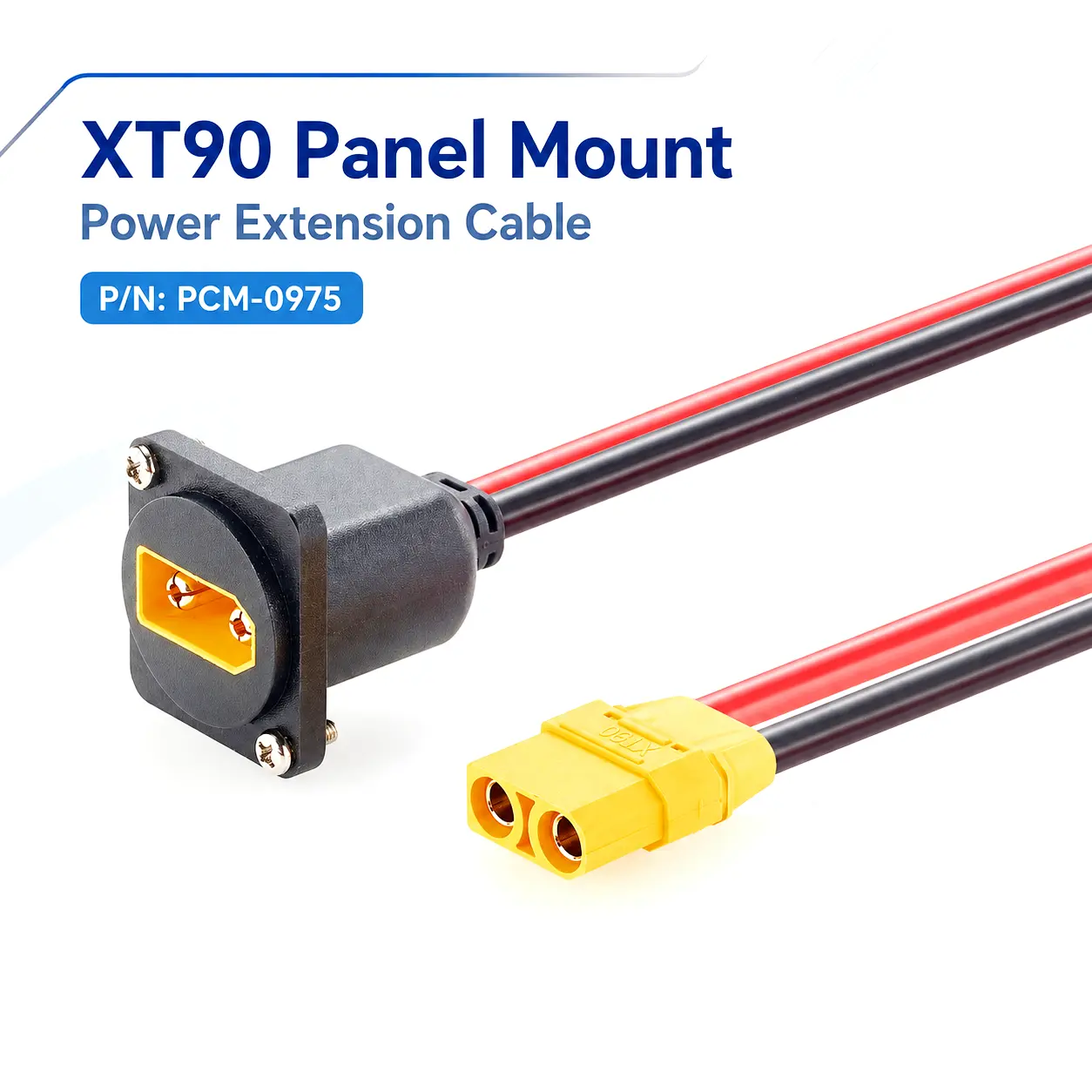

XT90 پینل ماؤنٹ پاور ایکسٹینشن کیبل
پریمیئر کیبل P/N:PCM-0975

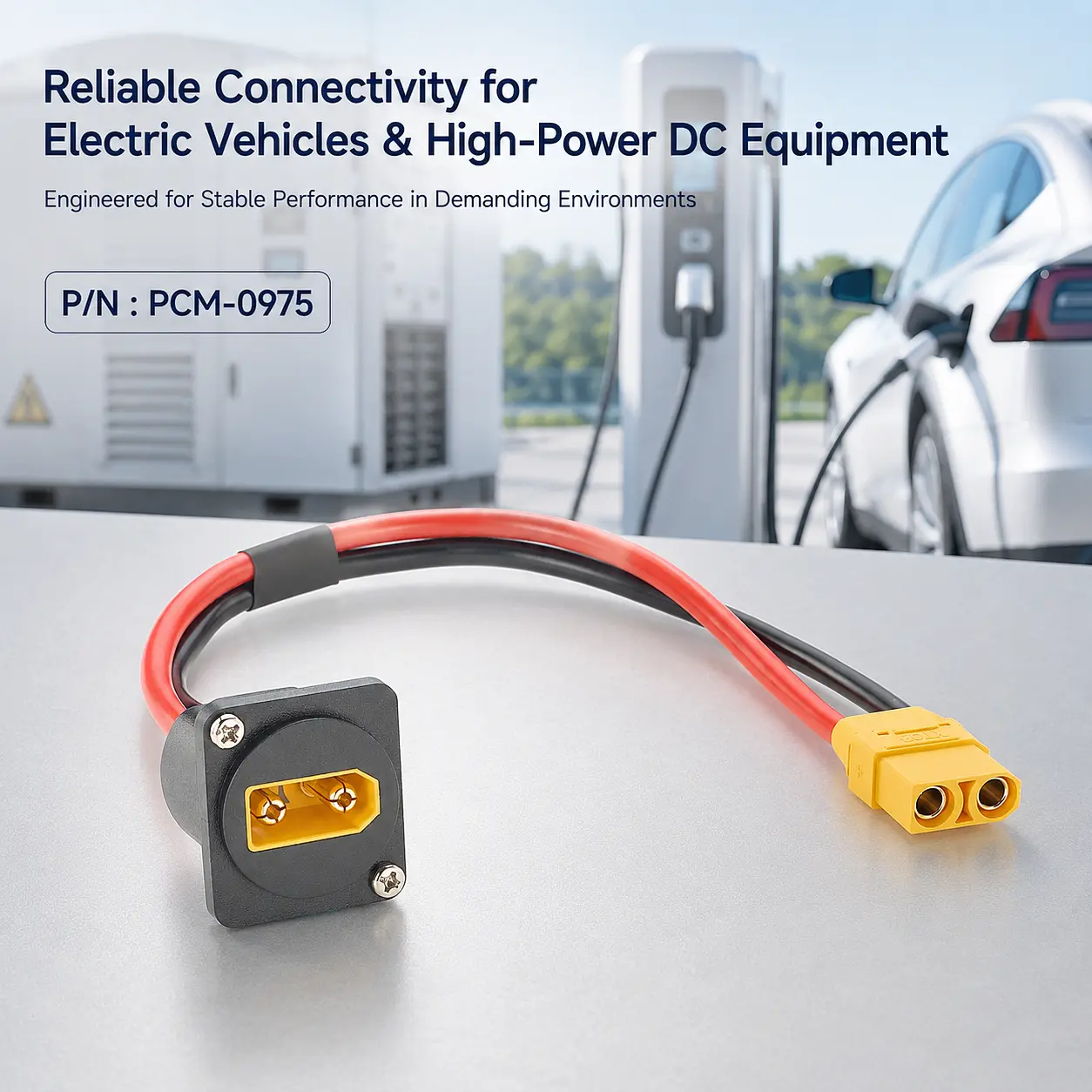

PCM-0975 ایک XT90 مردانہ-مرد سے خواتین پینل ماؤنٹ DC پاور ایکسٹینشن کیبل ہے جس میں UL1015 10AWG سرخ اور سیاہ تاریں ہیں، 60A DC کی اندازاً زیادہ سے زیادہ موجودہ درجہ بندی، 27.65 ملی میٹر پینل اور P3 سے زیادہ کیپ نٹ کٹ آؤٹ، M3۔ 1FT، 2FT، اور 3FT لمبائی میں دستیاب ہے، یہ بیٹریوں، روبوٹکس، سولر سسٹم، الیکٹرک گاڑیوں، انورٹرز، پورٹیبل پاور سٹیشنز، اور صنعتی DC آلات کے لیے موزوں ہے، جس میں OEM حسب ضرورت دستیاب ہے۔
مصنوعات کی نمائش
تکنیکی مطابقت کی یاد دہانی
مصنوعات کی معلومات 60A DC کی اندازاً زیادہ سے زیادہ موجودہ صلاحیت کی نشاندہی کرتی ہے۔ اس اعداد و شمار کو ہر آپریٹنگ حالت کے تحت ضمانت شدہ مسلسل موجودہ درجہ بندی کے طور پر نہیں سمجھا جانا چاہئے۔
اصل کرنٹ- لے جانے کی صلاحیت کئی عوامل پر منحصر ہے:
- محیطی درجہ حرارت
- مسلسل یا وقفے وقفے سے لوڈنگ
- کیبل کی لمبائی
- مزاحمت سے رابطہ کریں۔
- کنیکٹر کا معیار
- ٹرمینل اور سولڈرنگ کاریگری
- گرمی کی کھپت
- انکلوژر وینٹیلیشن
- ملاوٹ کے چکر اور کنیکٹر پہننا
- تنصیب کا طریقہ
مسلسل اعلی-موجودہ آپریشن، اعلی محیطی درجہ حرارت، بند آلات، یا کمپن-انتہائی ایپلی کیشنز کے لیے، انجینئرز کو وولٹیج-گراپ، درجہ حرارت-اضافہ، اور کنکشن-ریلیبیٹی ٹیسٹ کرنا چاہیے۔ مناسب برقی ڈیریٹنگ لاگو کی جانی چاہئے۔
یہ دو- کنڈکٹر DC پاور کیبل ہے۔ یہ AC مینز کی وائرنگ، سگنل ٹرانسمیشن، یا ڈیٹا کمیونیکیشن کے لیے نہیں ہے۔
مصنوعات کی کارکردگی کے فوائد
1. بھاری-گیج 10AWG وائر
UL1015 10AWG سرخ اور سیاہ تاریں اعلی-موجودہ DC ٹرانسمیشن کے لیے کم مزاحمت فراہم کرتی ہیں، جس سے وولٹیج ڈراپ اور کنڈکٹر ہیٹنگ کو کم کرنے میں مدد ملتی ہے۔ اصل مسلسل کرنٹ کی تصدیق درجہ حرارت-بڑھنے کی جانچ کے ذریعے کی جانی چاہیے۔
2. M3 کیپٹیو-نٹ ڈھانچہ
انٹیگریٹڈ M3 کیپٹیو نٹ پینل کے پیچھے ڈھیلے گری دار میوے رکھنے کی ضرورت کو ختم کرتے ہیں۔ یہ ڈیزائن سنگل-افراد کی تنصیب کو آسان بناتا ہے، ڈھیلے ہارڈ ویئر کو کم کرتا ہے، اور محدود آلات کی دیواروں میں اسمبلی کی کارکردگی کو بہتر بناتا ہے۔
3. پیویسی اوورمولڈنگ پروٹیکشن
بلیک پی وی سی اوور مولڈنگ کیبل کو مضبوط کرتا ہے-سے{1}}کنیکٹر کی منتقلی، تناؤ سے نجات کو بہتر بناتا ہے، اور مکینیکل استحکام کو بڑھاتا ہے۔ واٹر پروف، تیل-مزاحم، یا IP-درجہ بندی کی کارکردگی کے لیے علیحدہ ڈیزائن کی تصدیق اور جانچ کی ضرورت ہوتی ہے۔
بنیادی درخواست کے منظرنامے۔

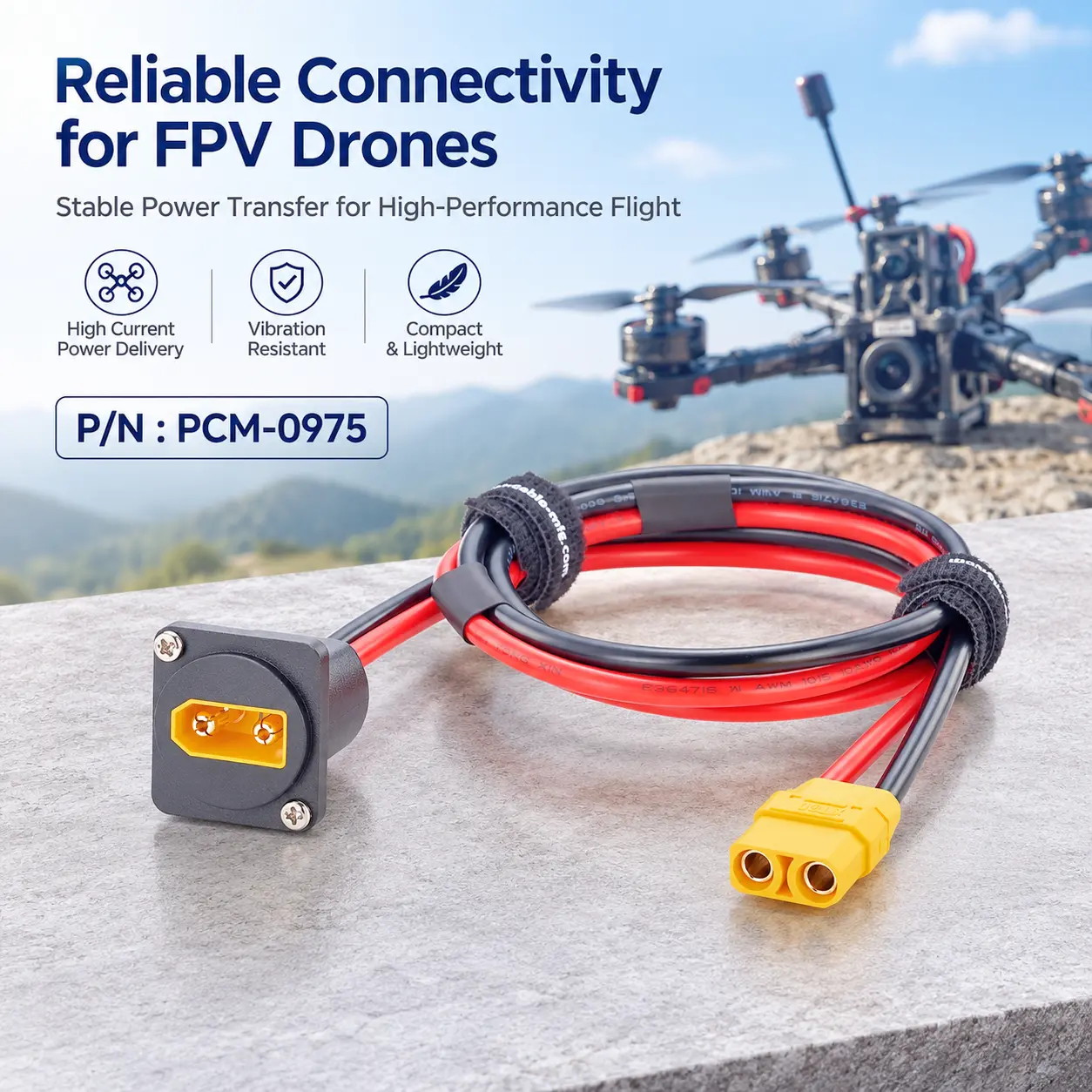

ایف پی وی ڈرون
کیبل FPV ڈرون چارجنگ کیسز، فیلڈ پاور سٹیشنز، بیٹری ٹیسٹ سسٹم، اور گراؤنڈ-سپورٹ آلات میں استعمال کی جا سکتی ہے۔ پینل نے XT90 کو-ماؤنٹ کیا۔
کنیکٹر مطابقت پذیر بیٹری پیک کو جوڑنے کے لیے ایک فکسڈ پاور پورٹ بناتا ہے۔
اور چارج کرنے کا سامان۔

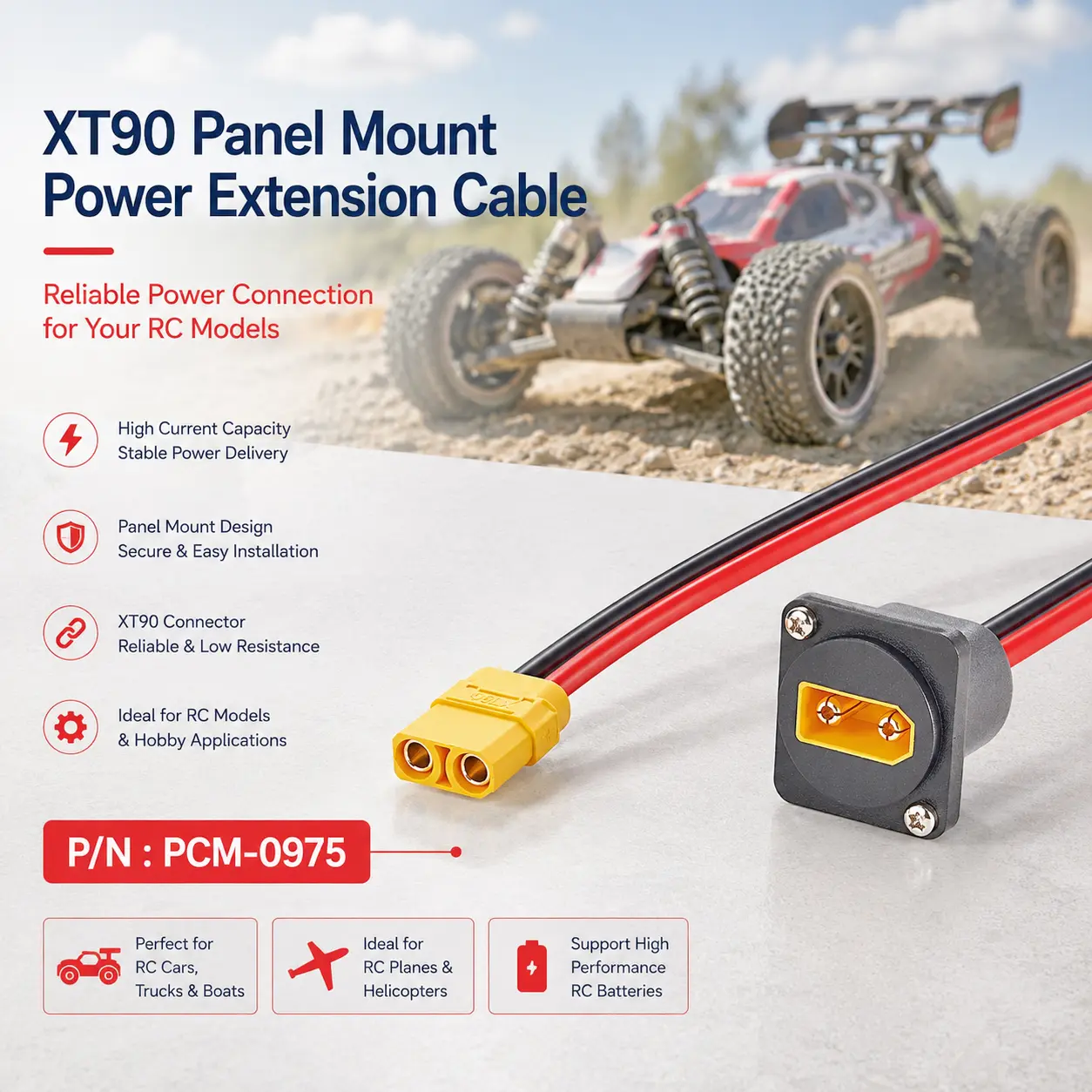

آر سی ماڈلز
PCM-0975 کو RC وہیکل سپورٹ آلات، بیٹری بکس میں ضم کیا جا سکتا ہے،
چارجنگ پینلز، اور ہائی-پاور ماڈل سسٹم جن کے لیے ہٹنے کے قابل DC کی ضرورت ہوتی ہے۔
پاور کنکشن

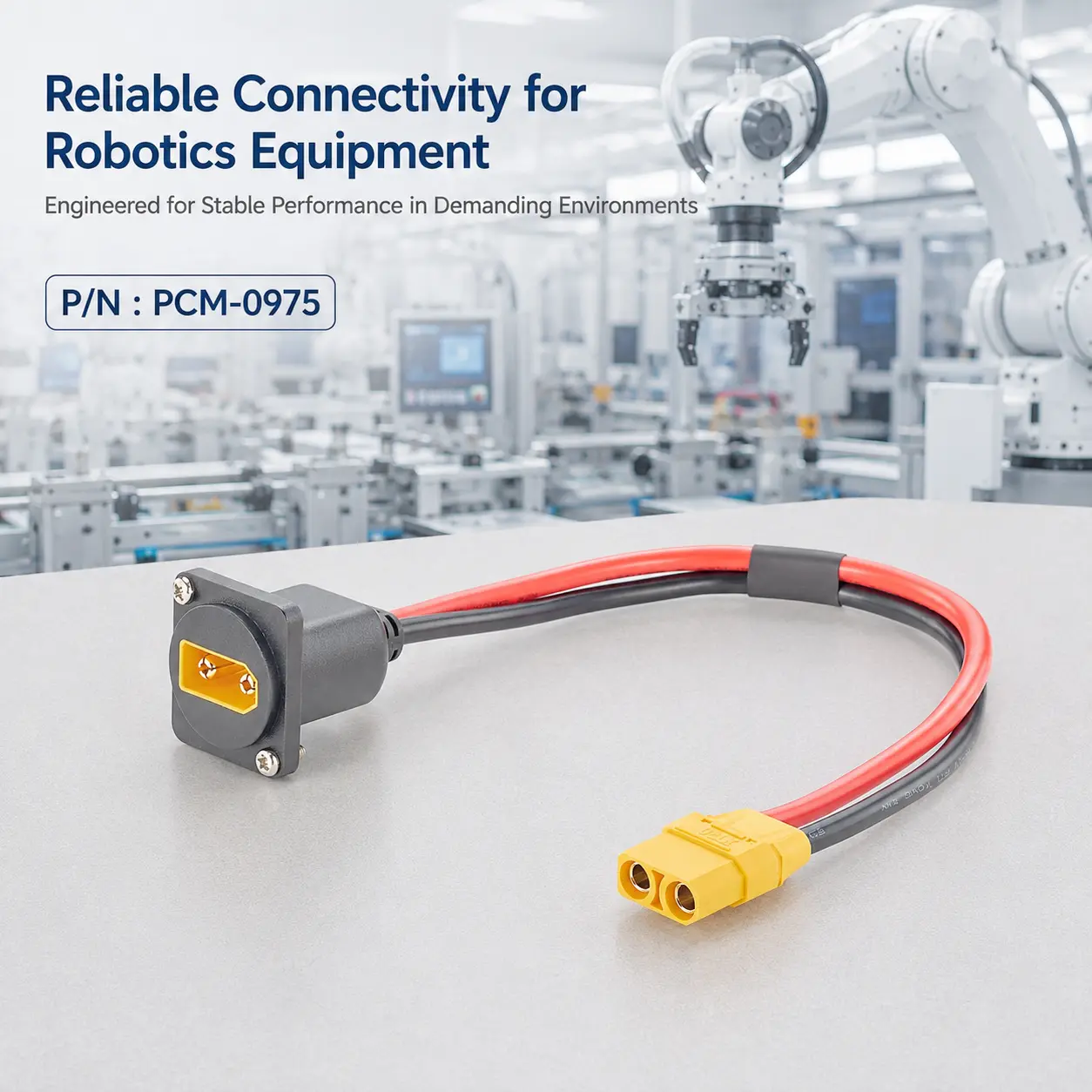

روبوٹکس کا سامان
کیبل موبائل روبوٹ، معائنہ روبوٹ، تعلیمی روبوٹس کے لیے موزوں ہے،
لیبارٹری پلیٹ فارمز، اور بیٹری سے چلنے والے دیگر-روبوٹک نظام۔ یہ بیٹری پیک، موٹر کنٹرولرز، ڈی سی پاور ڈسٹری بیوشن ماڈیولز اور چارجنگ کو جوڑ سکتا ہے۔
intertaces
اکثر پوچھے گئے سوالات
Q1. XT90 پینل ماؤنٹ پاور ایکسٹینشن کیبل کیا ہے؟
A1: ایک XT90 پینل ماؤنٹ پاور ایکسٹینشن کیبل ایک وائرنگ اسمبلی ہے جسے اعلی-موجودہ DC پاور ان پٹ، آؤٹ پٹ، یا ایکسٹینشن کے لیے ڈیزائن کیا گیا ہے۔
یہ ایک XT90 کنیکٹر، ہیوی-گیج پاور تاروں، سٹرین-ریلیف اوور مولڈنگ، اور ایک پینل ماؤنٹنگ ڈھانچہ کو یکجا کرتا ہے-کیبل اسمبلی کو انسٹال کرنے کے لیے۔ آلات کے مینوفیکچررز کو کنیکٹر، کیبل، پینل ہارڈویئر، اور حفاظتی اجزاء کو الگ سے خریدنے اور جمع کرنے کی ضرورت نہیں ہے۔
PCM-0975 مندرجہ ذیل ترتیب کا استعمال کرتا ہے:
P1: XT90 مرد پینل ماؤنٹ کنیکٹر
P2: XT90 خواتین کیبل-اینڈ کنیکٹر
مثبت موصل: سرخ UL1015 10AWG تار
منفی موصل: سیاہ UL1015 10AWG تار
Q2: XT90 کنیکٹر کیا ہے؟
A2: XT90 ایک دو-پول DC پاور کنیکٹر ہے جو عام طور پر بیٹری-طاقت سے چلنے والے اور اعلی-موجودہ برقی آلات میں استعمال ہوتا ہے۔ عام ایپلی کیشنز میں بیٹری پیک، چارجنگ سسٹم، موٹر کنٹرولرز، روبوٹس، RC ماڈلز، پورٹیبل پاور اسٹیشنز، سولر انرجی سسٹم، اور الیکٹرک گاڑیاں شامل ہیں۔
اس کا پولرائزڈ ہاؤسنگ ریورس داخل کرنے کے خطرے کو کم کرنے میں مدد کرتا ہے، جبکہ پلگ-اور-ساکٹ ڈیزائن آلات کو مستقل وائرنگ کے بغیر منسلک اور منقطع ہونے کی اجازت دیتا ہے۔
نمبر "90" ایک پروڈکٹ سیریز کا عہدہ ہے اور اسے خود بخود گارنٹی شدہ 90A مسلسل موجودہ درجہ بندی کے طور پر نہیں سمجھا جانا چاہئے۔ XT90 وائرنگ سسٹم کی عملی موجودہ صلاحیت کنیکٹر ورژن، کنڈکٹر سائز، ٹرمینل کوالٹی، اسمبلی کاریگری، آپریٹنگ درجہ حرارت، اور ڈیوٹی سائیکل پر منحصر ہے۔
Q3: پینل ماؤنٹ کنیکٹر کیا ہے؟
A3: ایک معیاری XT90 ایکسٹینشن کیبل میں عام طور پر دو مفت-ہنگنگ کنیکٹر ہوتے ہیں۔ ایک پینل ماؤنٹ کیبل ایک کنیکٹر کو آلات کے انکلوژر سے ٹھیک کرتی ہے، جس سے ایک مستحکم اور واضح طور پر پوزیشن والا بیرونی پاور انٹرفیس بنتا ہے۔

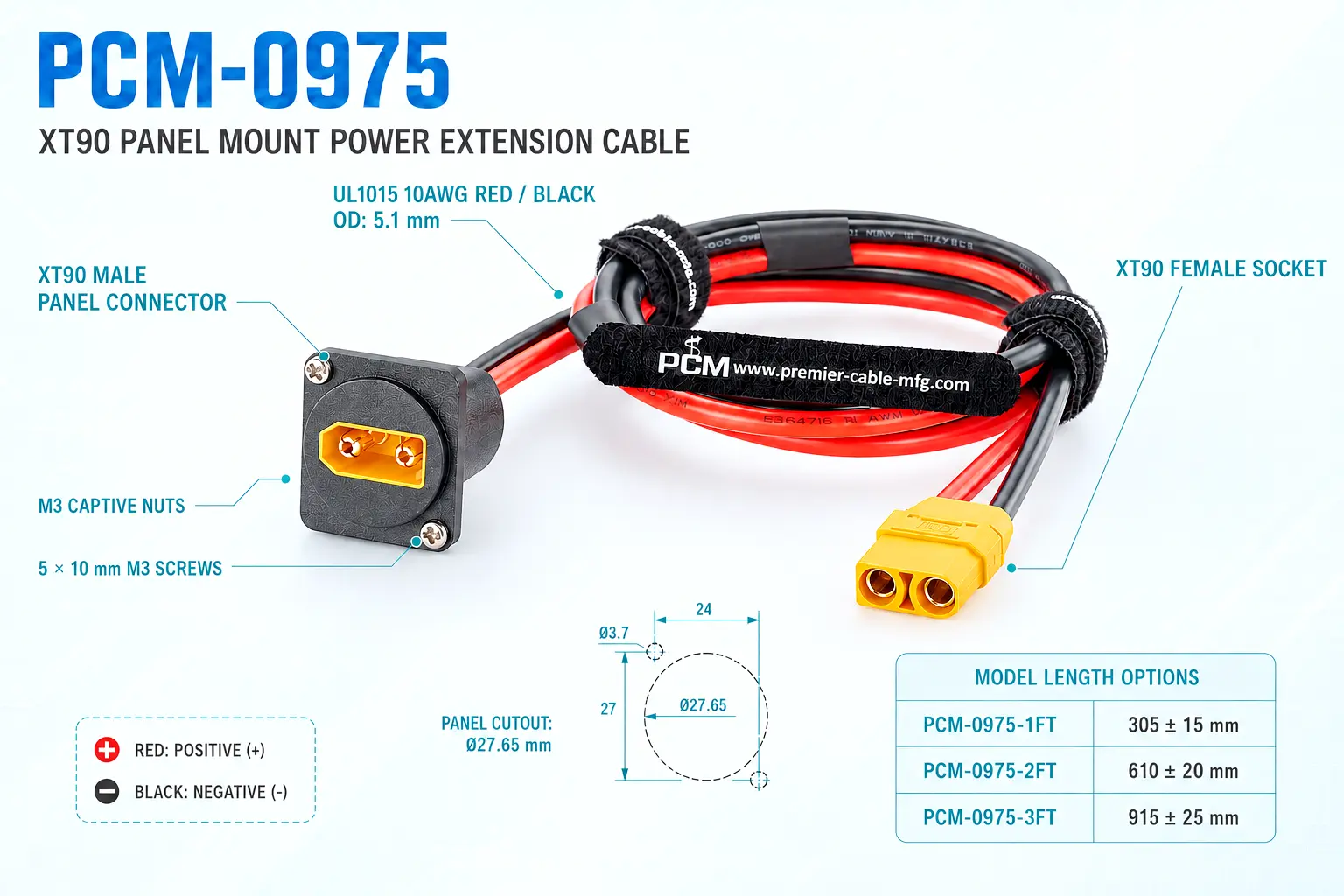

PCM-0975 مربع فلینج پینل کا ڈھانچہ استعمال کرتا ہے۔ ڈرائنگ 27.65 ملی میٹر کے ایک حوالہ مرکزی سرکلر کٹ آؤٹ اور دو M3 ماؤنٹنگ پوزیشنز کی نشاندہی کرتی ہے۔ M3 کیپٹیو نٹس کو بڑھتے ہوئے ڈھانچے میں ضم کیا جاتا ہے، جس سے تنصیب کے دوران پینل کے پیچھے علیحدہ گری دار میوے رکھنے کی ضرورت کم ہوتی ہے۔
یہ ڈیزائن خاص طور پر کمپیکٹ انکلوژرز میں قابل قدر ہے جہاں بڑھتے ہوئے پینل کے پچھلے حصے تک رسائی محدود ہے۔
Q4: UL1015 10AWG وائر کیا ہے؟
A4: UL1015 الیکٹریکل اور الیکٹرانک آلات کی اندرونی وائرنگ کے لیے عام طور پر استعمال ہونے والا ہک-اپ وائر اسٹائل ہے۔
PCM-0975 دو 10AWG کنڈکٹرز کا استعمال کرتا ہے جس کا تقریباً مکمل بیرونی قطر 5.1 ملی میٹر فی تار ہے۔ چھوٹی 12AWG، 14AWG، یا 16AWG تاروں کے مقابلے میں، 10AWG کنڈکٹرز میں عام طور پر فی یونٹ لمبائی کم مزاحمت ہوتی ہے اور یہ ہائی کرنٹ DC پاور ٹرانسمیشن کے لیے بہتر موزوں ہوتے ہیں۔
تاہم، وائر گیج موجودہ صلاحیت کو متاثر کرنے والا صرف ایک عنصر ہے۔ کیبل کی لمبائی، گرمی کی کھپت، ٹرمینل کا معیار، محیط درجہ حرارت، اور قابل اطلاق آلات کے معیارات پر بھی غور کیا جانا چاہیے۔
