یہ مضمون کیا احاطہ کرتا ہے؟
صنعتی آٹومیشن کنٹرول ڈیٹا، مشین کی حیثیت، تصاویر اور پیداوار کی معلومات کے لیے ایتھرنیٹ پر تیزی سے انحصار کرتی ہے۔
PLCs، صنعتی کمپیوٹرز، روبوٹس، مشین وژن سسٹمز، موشن کنٹرولرز اور صنعتی سوئچ مختلف جسمانی ایتھرنیٹ انٹرفیس استعمال کر سکتے ہیں، خاص طور پر جہاں آلات کی جگہ محدود ہو۔
PCM-HD-0116 فراہم کرتا ہے:
IX40G-B-10S-CV B-Type → CAT6A SFTP کیبل → RJ45 8P8C
یہ گائیڈ کیبل کے فن تعمیر، شیلڈنگ، تفریق-جوڑی ٹرانسمیشن، کنیکٹر کی مطابقت اور صنعتی انتخاب کے تحفظات کی وضاحت کرتا ہے۔
فوری پروڈکٹ کا تعارف
PCM-HD-0116 استعمال کرتا ہے:

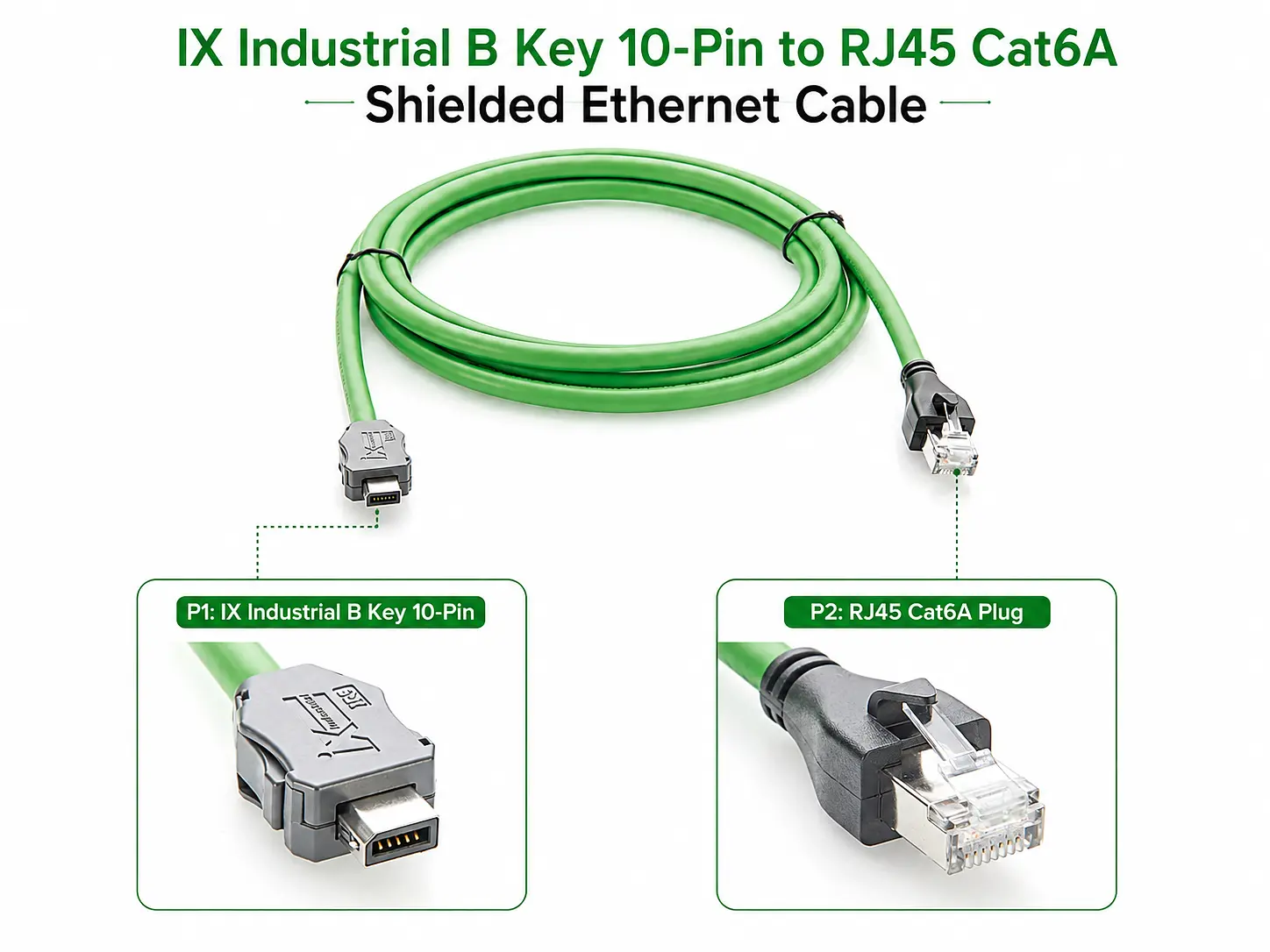

IX40G-B-10S-CV B-Type Plug → 2m CAT6A SFTP کیبل → RJ45 8P8C پلگ
کیبل کی تعمیر ہے:
26AWG × 4P + AL/MYLAR × 4P + ڈرین + چوٹی + کاغذ
ایک سبز TPU جیکٹ کے ساتھ اور تقریباً6.5 ± 0.2 ملی میٹربیرونی قطر.
| پروڈکٹ کا نام | CAToA IX B-RJ45 انڈسٹریل ایتھرنیٹ کیبل پر ٹائپ کریں |
| پریمیئر کیبل P/N | PCM-HD-0116 |
| کنیکٹر اے | IX40G-B-10S-CV B-ٹائپ مرد |
| کنیکٹر بی | RJ45 8P8C مرد |
| کیبل کی لمبائی | 2000 + 30 ملی میٹر |
| کیبل کیٹیگری | CAT6A |
| کیبل کا ڈھانچہ | SFTP |
| موصل | 26AWG x 4P |
| کیبل او ڈی | 6.5 + 0.2 ملی میٹر |
مطابقت کا بیان
PCM-HD-0116 ایک IX B-Type کنیکٹر اور RJ45 8P8C پلگ استعمال کرتا ہے، لیکن اکیلے مکینیکل ملاپ نیٹ ورک کے باہمی تعاون کی ضمانت نہیں دیتا ہے۔
تنصیب سے پہلے عین مطابق IX کنیکٹر ورژن، کوڈنگ، پن اسائنمنٹ، RJ45 میپنگ، ایتھرنیٹ اسٹینڈرڈ، شیلڈنگ اسکیم اور آلات کی بندرگاہ کی ضروریات کی تصدیق کریں۔
تکنیکی مطابقت کا نوٹس۔
PCM-HD-0116 aغیر فعال تفریق-سگنل انٹر کنیکٹ کیبل.
یہ پروٹوکول کو تبدیل نہیں کرتا، ایتھرنیٹ کی رفتار نہیں بڑھاتا، ڈیٹا سگنلز کو بڑھاتا ہے یا نیٹ ورک سوئچ یا میڈیا کنورٹر کے طور پر کام نہیں کرتا ہے۔
اس کے علاوہ:
CAT6A کیبل کی تعمیر خود بخود ہر مکمل انسٹال شدہ لنک کے لیے CAT6A کی کارکردگی کی ضمانت نہیں دیتی ہے۔
حتمی کارکردگی کا انحصار کنیکٹر کے خاتمے، جوڑے کی نقشہ سازی، آلات کے انٹرفیس، شیلڈنگ اور سسٹم-لیول کی توثیق پر ہے۔
پروڈکٹ کا بنیادی علم
CAT6A IX B-RJ45 انڈسٹریل ایتھرنیٹ کیبل کی قسم کیا ہے؟
CAT6A IX B-Type to RJ45 کیبل IX صنعتی انٹرفیس استعمال کرنے والے آلات اور روایتی RJ45 پورٹ کا استعمال کرتے ہوئے آلات کے درمیان ایک فزیکل ایتھرنیٹ کنکشن فراہم کرتی ہے۔
یہ مخصوص پن میپنگ کے مطابق مطلوبہ تفریق سگنل کے راستوں کو برقرار رکھتا ہے۔
IX صنعتی انٹرفیس کیا ہے؟
IX انڈسٹریل ایک کمپیکٹ کنیکٹر آرکیٹیکچر ہے جو صنعتی نیٹ ورکنگ آلات میں استعمال ہوتا ہے۔
PCM-HD-0116 استعمال کرتا ہے۔IX40G-B-10S-CV B-Type پلگسونے کے ساتھ
IX فزیکل کنیکٹر انٹرفیس کی وضاحت کرتا ہے۔ یہ خود ایک الگ ایتھرنیٹ پروٹوکول کی وضاحت نہیں کرتا ہے۔
درد کے پوائنٹس اور پروڈکٹ ویلیو
چیلنج 1:
کنیکٹر کی مختلف اقسام
صنعتی آلات IX کنیکٹر استعمال کر سکتے ہیں جبکہ سوئچ اور کمپیوٹر اب بھی RJ45 استعمال کرتے ہیں۔
PCM-HD-0116 ان دو کنیکٹر فارمیٹس کے درمیان مطلوبہ فزیکل انٹرفیس فراہم کرتا ہے۔
چیلنج 2:
سامان کی محدود جگہ
کومپیکٹ صنعتی آلات روایتی RJ45 نیٹ ورکنگ آلات سے رابطے کو برقرار رکھتے ہوئے چھوٹے IX انٹرفیس سے فائدہ اٹھا سکتے ہیں۔
چیلنج 3:
ہائی-اسپیڈ لنکس ختم ہونے کے لیے حساس ہوتے ہیں۔
ہائی-اسپیڈ ایتھرنیٹ کو برقی تسلسل سے زیادہ کی ضرورت ہوتی ہے۔
پیئر میپنگ، ٹوئسٹ جیومیٹری، رکاوٹ، اندراج نقصان، واپسی کا نقصان، کراس اسٹالک اور شیلڈ کا تسلسل سبھی حتمی لنک کو متاثر کرتے ہیں۔
پروڈکٹ ویلیو
PCM-HD-0116 RJ45 مطابقت کے ساتھ ایک کمپیکٹ IX صنعتی انٹرفیس اور ایک کثیر پرتوں والے CAT6A کیبل ڈھانچے کو یکجا کرتا ہے۔
ڈیزائن صنعتی آٹومیشن ماحول میں قابل اعتماد جسمانی ایتھرنیٹ انٹرکنکشن کی حمایت کرتا ہے۔
PCM-0667 XLR 3-پن میل سے PH5.0 سکرو ٹرمینل
PCM-HD-0116 ایک IX40G-B-10S-CV B-ٹائپ انڈسٹریل پلگ، 2m CAT6A SFTP کیبل اور ایک شیلڈ RJ45 8P8C پلگ استعمال کرتا ہے۔
اس کا 26AWG فور-جوڑا ڈھانچہ، ورق-پلس-بریڈ شیلڈنگ اور TPU جیکٹ اسے صنعتی ایتھرنیٹ آلات کے انضمام کے لیے موزوں بناتے ہیں۔

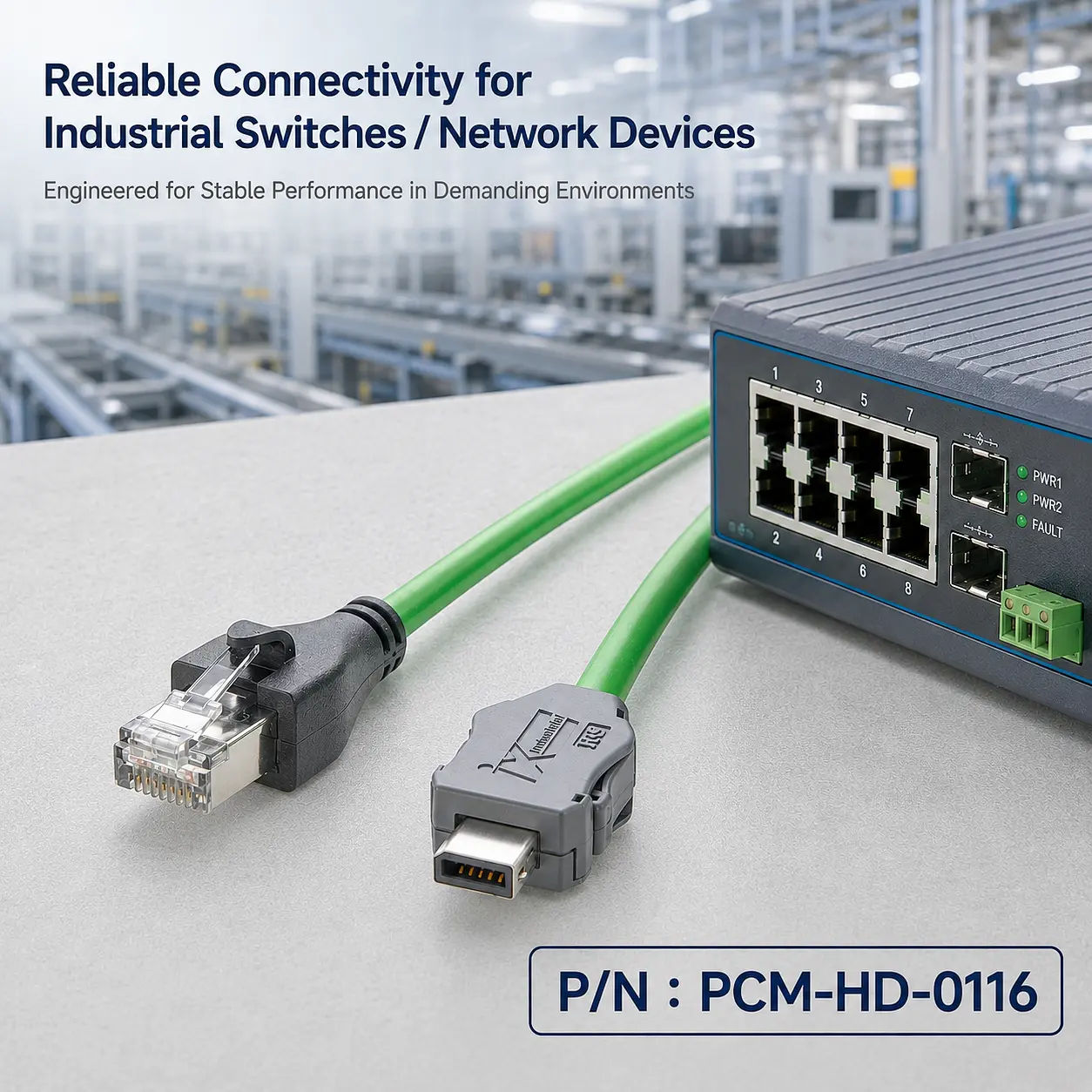

درخواستیں:
کے لیے موزوں:
- PLC صنعتی کنٹرول؛
- صنعتی روبوٹ؛
- مشین وژن؛
- صنعتی کمپیوٹرز؛
- صنعتی سوئچز۔
- خودکار پیداوار لائن؛

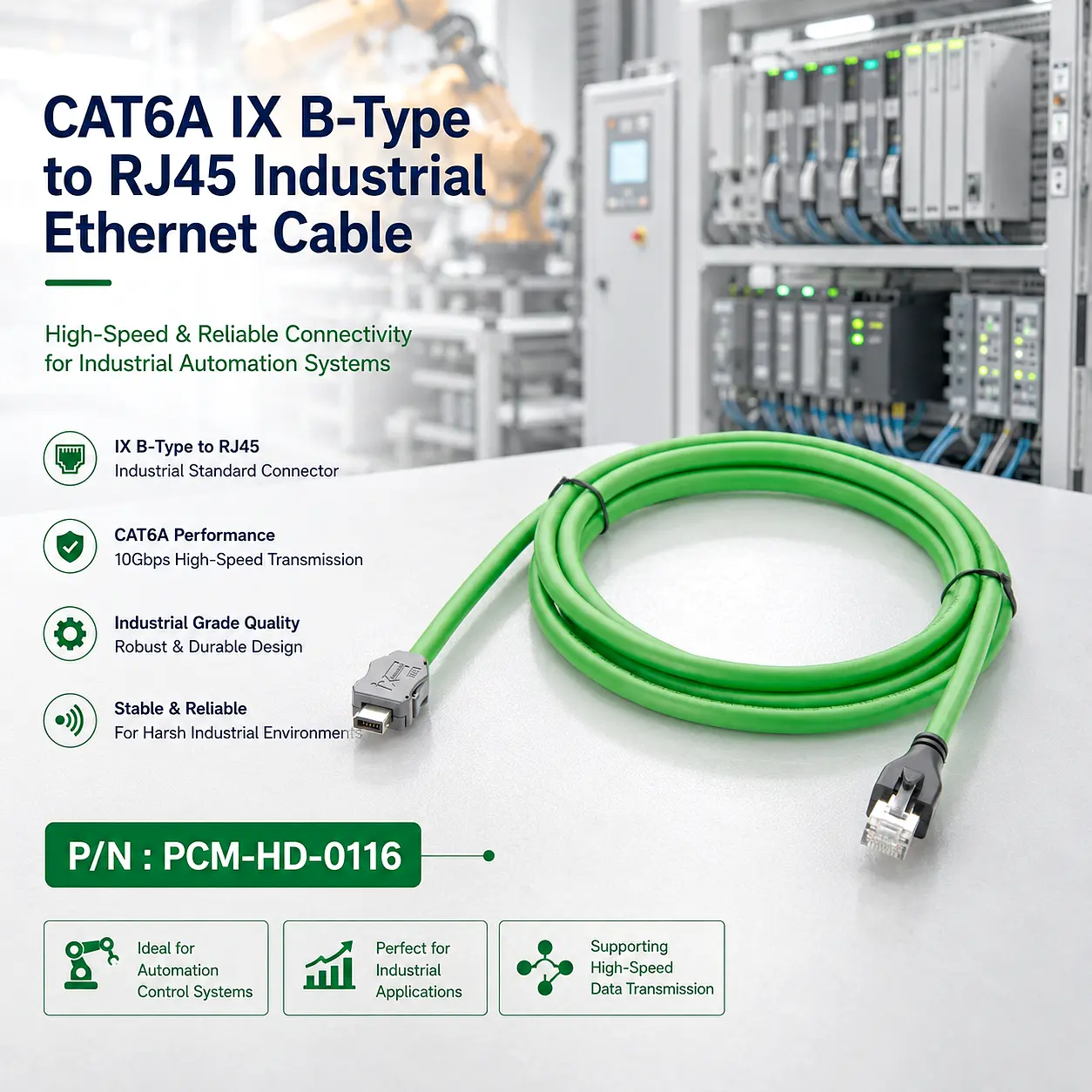

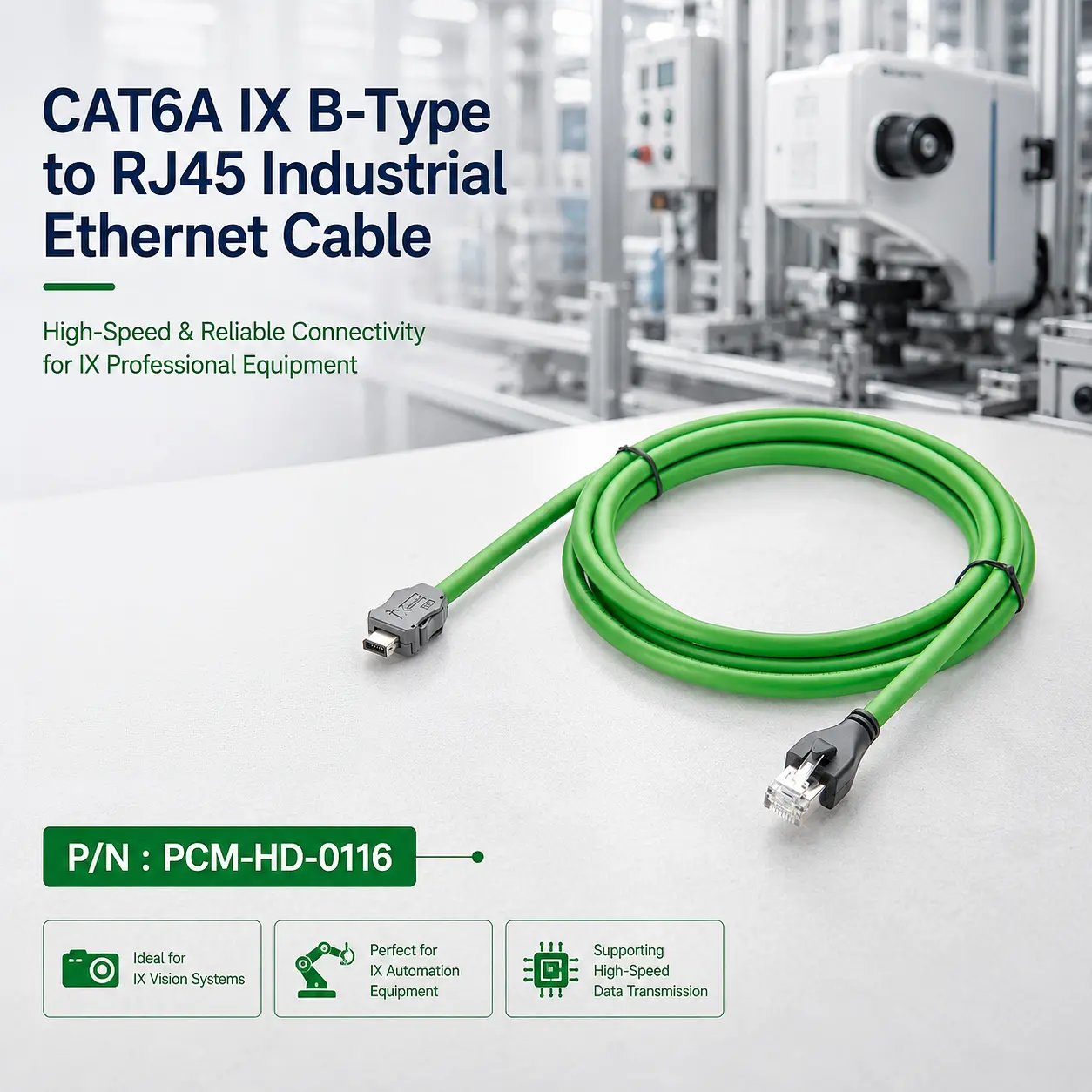

مصنوعات کی نمائش
IX B-Type to RJ45 بمقابلہ معیاری RJ45 کیبل
| آئٹم | PCM-HD-0116 IX B سے RJ45 | معیاری CAT6A RJ45 سے RJ45 | |
| کنیکٹر اے | IX B-قسم | آر جے 45 | |
| کنیکٹر بی | آر جے 45 | آر جے 45 | |
| صنعتی IX ڈیوائس سپورٹ | جی ہاں | نہیں | |
| کیبل | CAT6A SFTP | ماڈل پر منحصر ہے۔ | |
| وائر گیج | 26AWG x 4P | ماڈل پر منحصر ہے۔ | |
| جوڑا ورق | جی ہاں | ماڈل پر منحصر ہے۔ | |
| مجموعی طور پر چوٹی | جی ہاں | ماڈل پر منحصر ہے۔ | |
| صنعتی آلات کا انضمام | IXdevices کے لیے زیادہ موزوں | دوہری RJ45 آلات کے لیے زیادہ موزوں |
صحیح صنعتی ایتھرنیٹ کیبل کا انتخاب کیسے کریں؟
فزیکل انٹرفیس کی تصدیق کریں۔
تصدیق کریں کہ آیا آرڈر کرنے سے پہلے ڈیوائس کو IX B-ٹائپ کی بجائے کسی اور IX کوڈنگ کی ضرورت ہے۔
پن اسائنمنٹ کی تصدیق کریں۔
درست پن میپنگ ضروری ہے۔
مکینیکل کنیکٹر کی مطابقت اس بات کی ضمانت نہیں دیتی ہے کہ IX اور RJ45 سگنل کے جوڑے برقی طور پر درست طریقے سے میپ کیے گئے ہیں۔
مطلوبہ ڈیٹا کی شرح کی تصدیق کریں۔
مطلوبہ ایتھرنیٹ کی رفتار کی جانچ صرف کیبل کے زمرے کی بجائے مکمل-چینل کی سطح پر کی جانی چاہیے۔
ہائی-اسپیڈ پروجیکٹس میں مناسب سگنل اور چینل کی توثیق شامل ہونی چاہیے۔
اس بات کا تعین کریں کہ آیا شیلڈنگ کی ضرورت ہے۔
شیلڈ کیبلز خاص طور پر قیمتی ہیں جہاں ایتھرنیٹ وائرنگ ڈرائیوز، موٹرز، سوئچنگ پاور سپلائیز یا دیگر EMI ذرائع کے قریب چلتی ہے۔
حسب ضرورت صلاحیتیں
IX کنیکٹر اور کوڈنگ حسب ضرورت
OEM آلات کے لیے مختلف IX کنیکٹر ماڈلز، کوڈنگز، جنس اور کیبل-ایگزٹ کنفیگریشنز کا جائزہ لیا جا سکتا ہے۔
کسٹم پن میپنگ
IX-سے-RJ45 پن میپنگ کو کسٹمر کے آلات کی اسکیمیٹک یا انٹرفیس کی تعریف سے اپنی مرضی کے مطابق بنایا جا سکتا ہے۔
کیبل کی لمبائی حسب ضرورت
کنٹرول کیبنٹ، روبوٹ، وژن سسٹم اور آلات کے انضمام کے لیے اپنی مرضی کی لمبائی تیار کی جا سکتی ہے۔
CAT6A کیبل کنسٹرکشن حسب ضرورت
وائر گیج، شیلڈنگ، قطر اور لچک کو مخصوص صنعتی ایپلی کیشنز کے لیے اپنی مرضی کے مطابق بنایا جا سکتا ہے۔
جیکٹ کا مواد اور رنگ حسب ضرورت
جیکٹ کا مواد، رنگ اور پرنٹنگ کو OEM کی ضروریات کے لیے اپنی مرضی کے مطابق بنایا جا سکتا ہے، جو ضروری ماحولیاتی تصریحات کے تابع ہے۔
شیلڈنگ حسب ضرورت
فوائل، چوٹی، ڈرین وائر اور کنیکٹر-شیل ٹرمینیشن کو مخصوص EMC ضروریات کے لیے اپنی مرضی کے مطابق بنایا جا سکتا ہے۔
اکثر پوچھے گئے سوالات
01. IX B-ٹائپ کا کیا مطلب ہے؟
B-قسم کا عہدہ کنیکٹر کی مکینیکل کوڈنگ کی نشاندہی کرتا ہے۔
IX کیبل کا انتخاب کرتے وقت، تمام IX کنیکٹرز کو قابل تبادلہ سمجھنے کے بجائے درست کوڈنگ کی تصدیق کی جانی چاہیے۔
02. CAT6A کیا ہے؟
CAT6A کیبلنگ کو سگنل کی سالمیت، کراس اسٹالک اور اعلی-فریکوئنسی کارکردگی کے سخت کنٹرول کے ساتھ متوازن ایتھرنیٹ ٹرانسمیشن کے مطالبے کے لیے ڈیزائن کیا گیا ہے۔
PCM-HD-0116 CAT6A SFTP کیبل کی تعمیر کا استعمال کرتا ہے، لیکن چینل کی مکمل کارکردگی کو ابھی بھی ہدف کے نظام کے لیے درست کیا جانا چاہیے۔
03. ایتھرنیٹ بٹے ہوئے جوڑے کیوں استعمال کرتا ہے؟
بٹی ہوئی تفریق کے جوڑے متوازن ترسیل کو برقرار رکھنے اور بیرونی برقی مقناطیسی شور کی حساسیت کو کم کرنے میں مدد کرتے ہیں۔
تاہم، اکیلے چار مڑے ہوئے جوڑے CAT6A-لیول کی کارکردگی کی ضمانت نہیں دیتے ہیں۔ جیومیٹری، مائبادا، ٹرمینیشن اور شیلڈنگ بھی اہمیت رکھتی ہے۔
04. SFTP شیلڈنگ کیا ہے؟
PCM-HD-0116 مجموعی طور پر چوٹی اور ڈرین وائر کے ساتھ جوڑوں کے ارد گرد انفرادی فوائل شیلڈنگ کا استعمال کرتا ہے۔
یہ ملٹی-پرت کو بچانے والا فن تعمیر صنعتی ماحول میں کارآمد ہے جس میں موٹرز، ڈرائیوز، سوئچنگ پاور سپلائیز اور دیگر EMI ذرائع ہیں۔
