یہ مضمون کیا احاطہ کرتا ہے؟
اعلی-موجودہ DC سسٹم جیسے روبوٹ، بیٹری پیک، سولر آلات، ڈرونز، EV پلیٹ فارمز، انورٹرز اور صنعتی DC آلات کو بھاری-گیج کیبل سے زیادہ کی ضرورت ہوتی ہے۔
انجینئرز کو کنیکٹر میٹنگ، پینل ماؤنٹنگ، پولرٹی شناخت، مکینیکل سٹرین، وولٹیج ڈراپ اور درجہ حرارت میں اضافہ پر بھی غور کرنا چاہیے۔
PCM-0975 ان ضروریات کو اس کے ساتھ حل کرتا ہے:
XT90 پینل ماؤنٹ مرد → 10AWG پاور کیبل → XT90 خواتین
یہ گائیڈ اس کی کیبل کی تعمیر، پینل-ماؤنٹ ڈیزائن، ایمبیڈڈ M3 نٹس، 27.65 ملی میٹر کٹ آؤٹ، موجودہ تحفظات اور درخواست کے انتخاب کی وضاحت کرتا ہے۔
فوری پروڈکٹ کا تعارف
PCM-0975 ایک سرے پر ایک XT90 مرد پینل ماؤنٹ کنیکٹر اور دوسری طرف XT90 خاتون کنیکٹر استعمال کرتا ہے:
XT90 مردانہ پینل ماؤنٹ → UL1015 10AWG ریڈ/بلیک کیبل → XT90 خواتین
ریڈ کنڈکٹر DC مثبت کے لیے استعمال ہوتا ہے اور سیاہ کنڈکٹر DC منفی کے لیے۔
معیاری لمبائی اس میں دستیاب ہیں:
1FT / 0.31 میٹر
2FT / 0.62 میٹر
3FT / 0.93 میٹر
| پروڈکٹ کا نام | XT90 پینل ماؤنٹ پاور ایکسٹینشن کورڈ |
| پریمیئر کیبل P/N | PCM-0975 |
| کنیکٹر اے | XT90 مردانہ پینل ماؤنٹ |
| کنیکٹر بی | XT90 خواتین |
| کیبل کی قسم | یو ایل 1015 |
| وائر گیج | 10AWG x 2 |
| وائر او ڈی | تقریباً. 5.1 ملی میٹر ہر ایک |
| چڑھنے کی قسم | پینل ماؤنٹ |
| پینل کٹ آؤٹ | 27.65 ملی میٹر |
مطابقت کا بیان
PCM-0975 ایک XT90 مردانہ کنیکٹر استعمال کرتا ہے، لیکن خصوصی نوٹس درکار ہیں:
انٹرفیس XT90 ہونے کا مطلب یہ نہیں ہے کہ تمام آلات بغیر تصدیق کے براہ راست منسلک ہو سکتے ہیں۔
کم از کم استعمال سے پہلے چیک کریں:
آیا XT90 کے مرد اور خواتین کنیکٹر آپس میں ملتے ہیں۔
آیا مثبت اور منفی پن کی تعریفیں مطابقت رکھتی ہیں؛
بیٹری یا پاور آؤٹ پٹ وولٹیج؛
· آلات ان پٹ وولٹیج کی حد؛
مسلسل آپریٹنگ کرنٹ؛
چوٹی کرنٹ؛
کیبل کی لمبائی؛
XT90 کنیکٹر کا مخصوص ورژن؛
خاص طور پر بیٹری ایپلی کیشنز کے لیے:
جب پلگ ڈالا جائے تو اسے برقی پیرامیٹرز کے ساتھ ہم آہنگ ہونا چاہیے۔
f مثبت اور منفی قطبیت کی تعریفیں غلط ہیں یہاں تک کہ اگر کنیکٹر بالکل مماثل ہیں، تو یہ سامان کو نقصان، شارٹ سرکٹ یا بیٹری پروٹیکشن ایکشن کا سبب بن سکتا ہے۔
پروڈکٹ کا بنیادی علم
XT90 پینل ماؤنٹ پاور ایکسٹینشن کیبل کیا ہے؟
ایک XT90 پینل ماؤنٹ پاور ایکسٹینشن کیبل ایک اعلی-موجودہ XT90 انٹرفیس، ہیوی-گیج ڈی سی کنڈکٹرز اور پینل کو ایک ہارنس میں جوڑتی ہے۔
اس کی بنیادی طاقت کے راستے کی نمائندگی اس طرح کی جا سکتی ہے:
بیٹری / ڈی سی سپلائی → XT90 خواتین → 10AWG کیبل → پینل-ماؤنٹڈ XT90 مرد → سامان
کیبل وولٹیج کو تبدیل کیے بغیر ایک فکسڈ، ڈی ٹیچ ایبل ڈی سی پاور پاتھ فراہم کرتی ہے۔
ایک XT90 کنیکٹر کیا ہے؟
XT90 ایک دو-پول پاور کنیکٹر ہے جو عام طور پر بیٹری-طاقت سے چلنے والے اور اعلی-موجودہ DC آلات میں استعمال ہوتا ہے۔

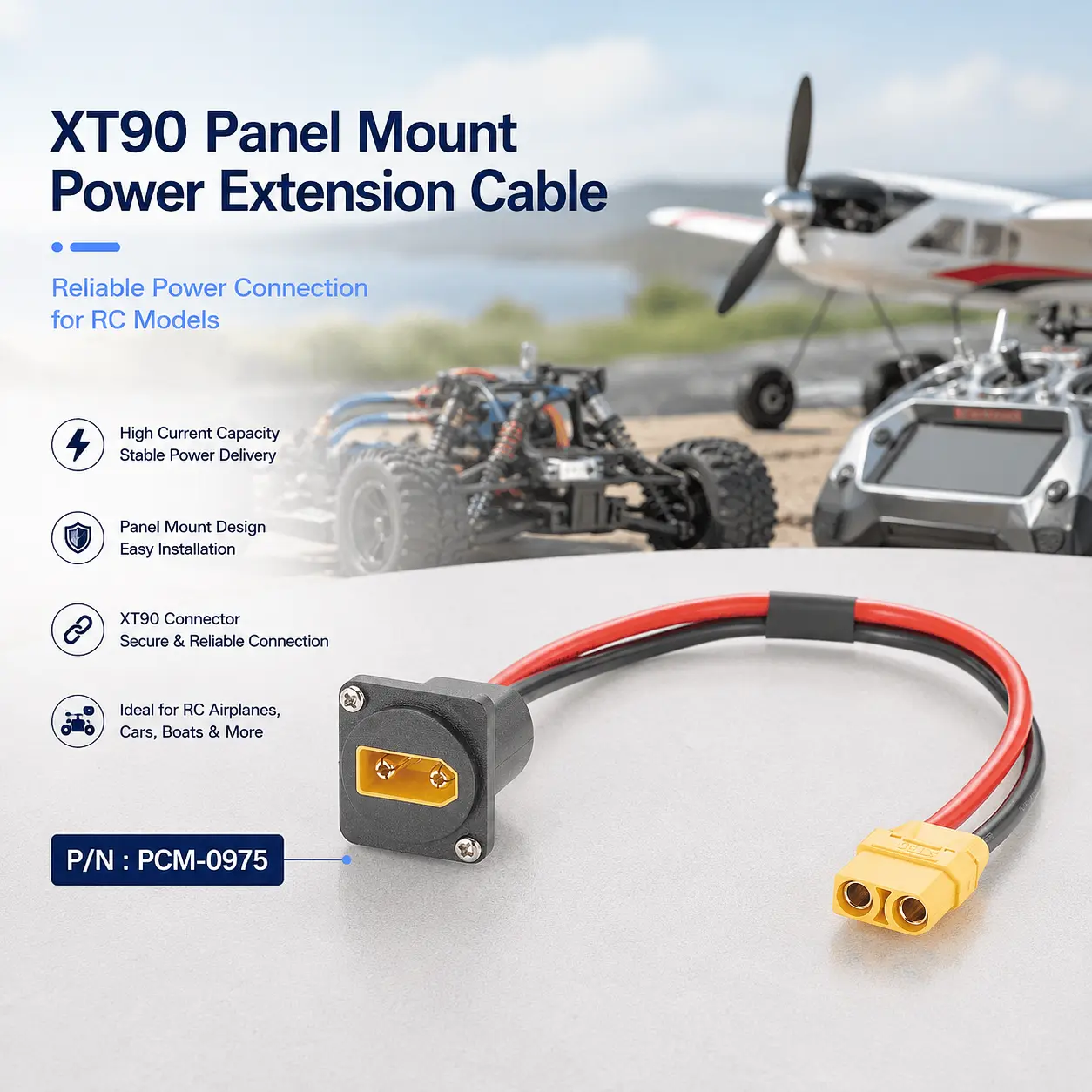

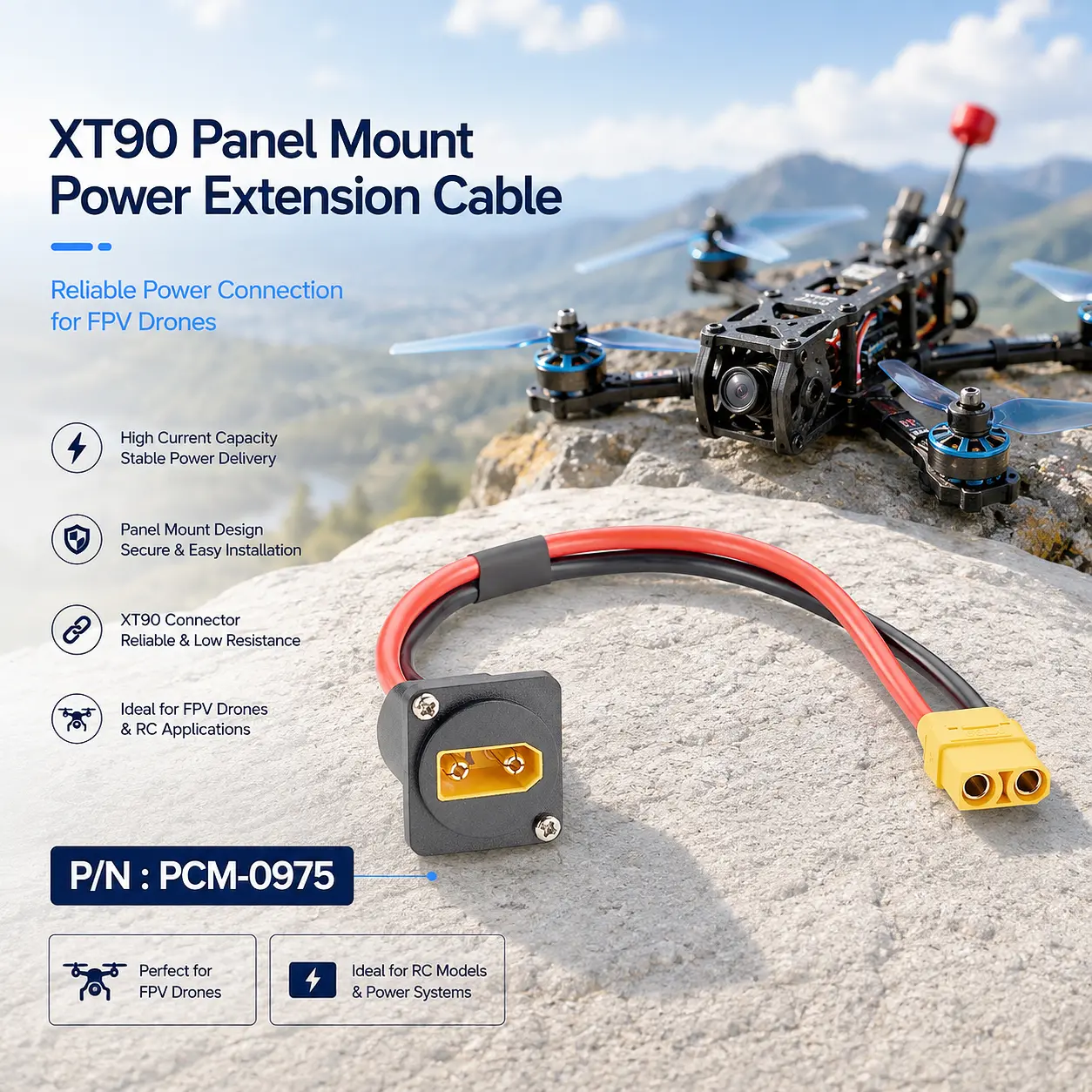

اس کی ایپلی کیشنز میں بیٹریاں، ڈرون، آر سی ماڈل، روبوٹس، ای وی سسٹم، سولر آلات اور پورٹیبل انرجی سسٹم شامل ہیں۔
کنیکٹر الیکٹریکل انٹرفیس فراہم کرتا ہے، لیکن یہ آپریٹنگ وولٹیج، سسٹم پاور یا پروٹیکشن آرکیٹیکچر کی وضاحت نہیں کرتا ہے۔
درد کے پوائنٹس اور پروڈکٹ ویلیو
چیلنج 1:
ضرورت سے زیادہ وولٹیج ڈراپ
کم سائز والے کنڈکٹر زیادہ کرنٹ کے تحت ضرورت سے زیادہ وولٹیج ڈراپ اور گرمی پیدا کر سکتے ہیں۔
10AWG کی تعمیر ڈی سی پاور کنکشن کے مطالبے کے لیے بہتر ہے۔
چیلنج 2:
مفت-ہنگنگ کنیکٹرز کو مربوط کرنا مشکل ہے۔
مفت-ہنگنگ XT90 کنیکٹر کیبل-سے-کیبل کنکشن کے لیے اچھی طرح کام کرتے ہیں لیکن تیار شدہ آلات کے لیے تکلیف دہ ہو سکتے ہیں۔
پینل-ماؤنٹڈ مرد کنیکٹر ایک فکسڈ بیرونی پاور انٹرفیس فراہم کرتا ہے۔
چیلنج 3:
ڈھیلے گری دار میوے اسمبلی کے کام میں اضافہ کرتے ہیں۔
ایمبیڈڈ M3 گری دار میوے پینل کے پیچھے ڈھیلے ہارڈ ویئر کو دستی طور پر رکھنے کی ضرورت کو کم کرتے ہیں، بار بار پروڈکشن اسمبلی کو آسان بناتے ہیں۔
پروڈکٹ ویلیو
PCM-0975 اعلی-موجودہ پاور ٹرانسمیشن کو پینل کے انضمام اور پیداوار کے موافق تنصیب کے ساتھ جوڑتا ہے۔
اس کی قدر 10AWG کنڈکٹرز، XT90 مرد-سے-خواتین کنیکٹوٹی، ایمبیڈڈ ماؤنٹنگ ہارڈویئر اور متعدد معیاری لمبائیوں کے امتزاج میں مضمر ہے۔
PCM-0667 XLR 3-پن میل سے PH5.0 سکرو ٹرمینل
PCM-0975 ایک XT90 پینل ماؤنٹ مرد کنیکٹر، دو UL1015 10AWG کنیکٹر اور ایک XT90 خاتون کنیکٹر استعمال کرتا ہے۔

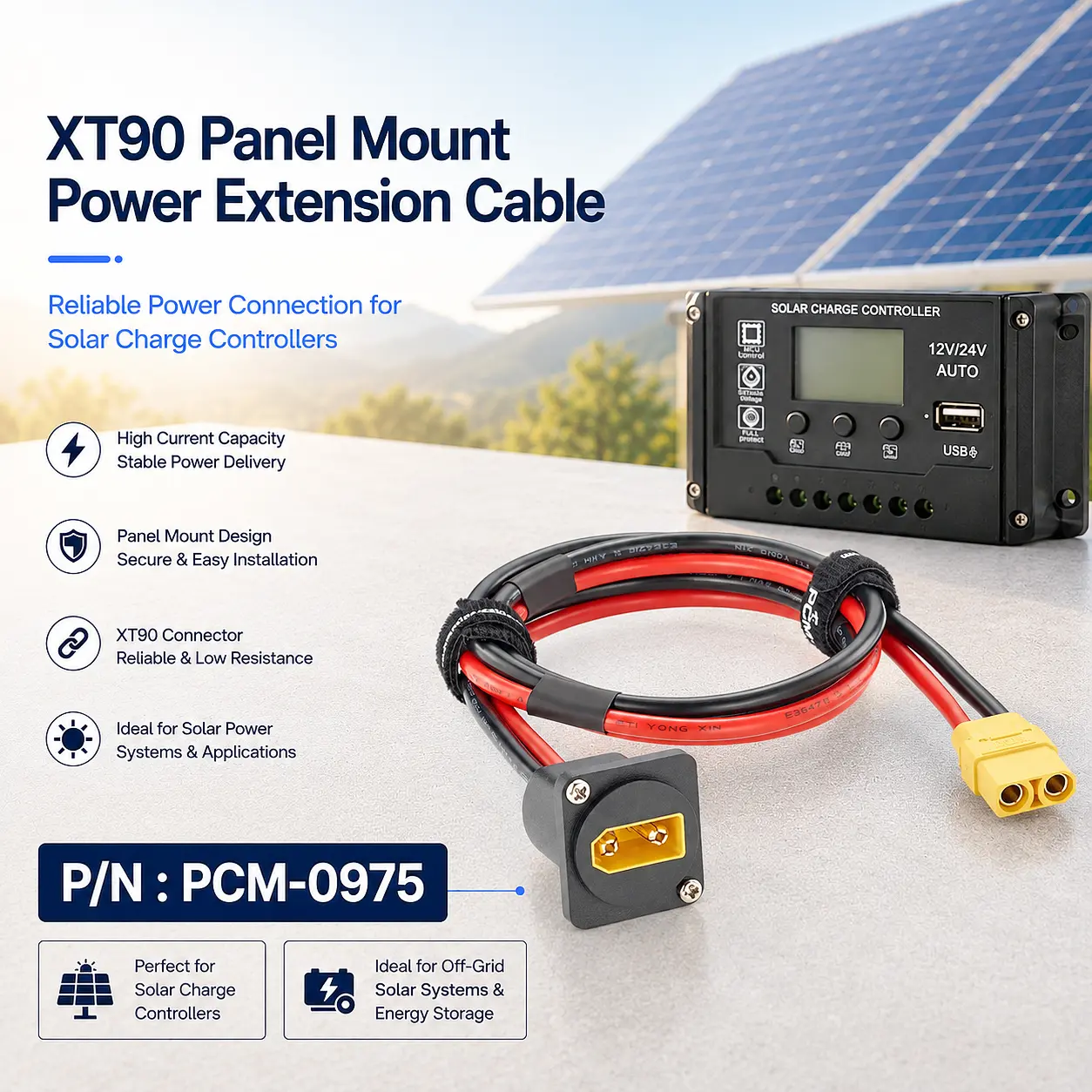

یہ 1FT، 2FT اور 3FT ورژن میں دستیاب ہے اور اس کا مقصد روبوٹس، بیٹریوں، سولر سسٹمز، ای وی آلات اور صنعتی پاور سسٹمز میں اعلی-موجودہ DC ایپلی کیشنز کے لیے ہے۔
درخواستیں:
- روبوٹ کا سامان
- الیکٹرک گاڑیاں اور موبائل ڈیوائسز

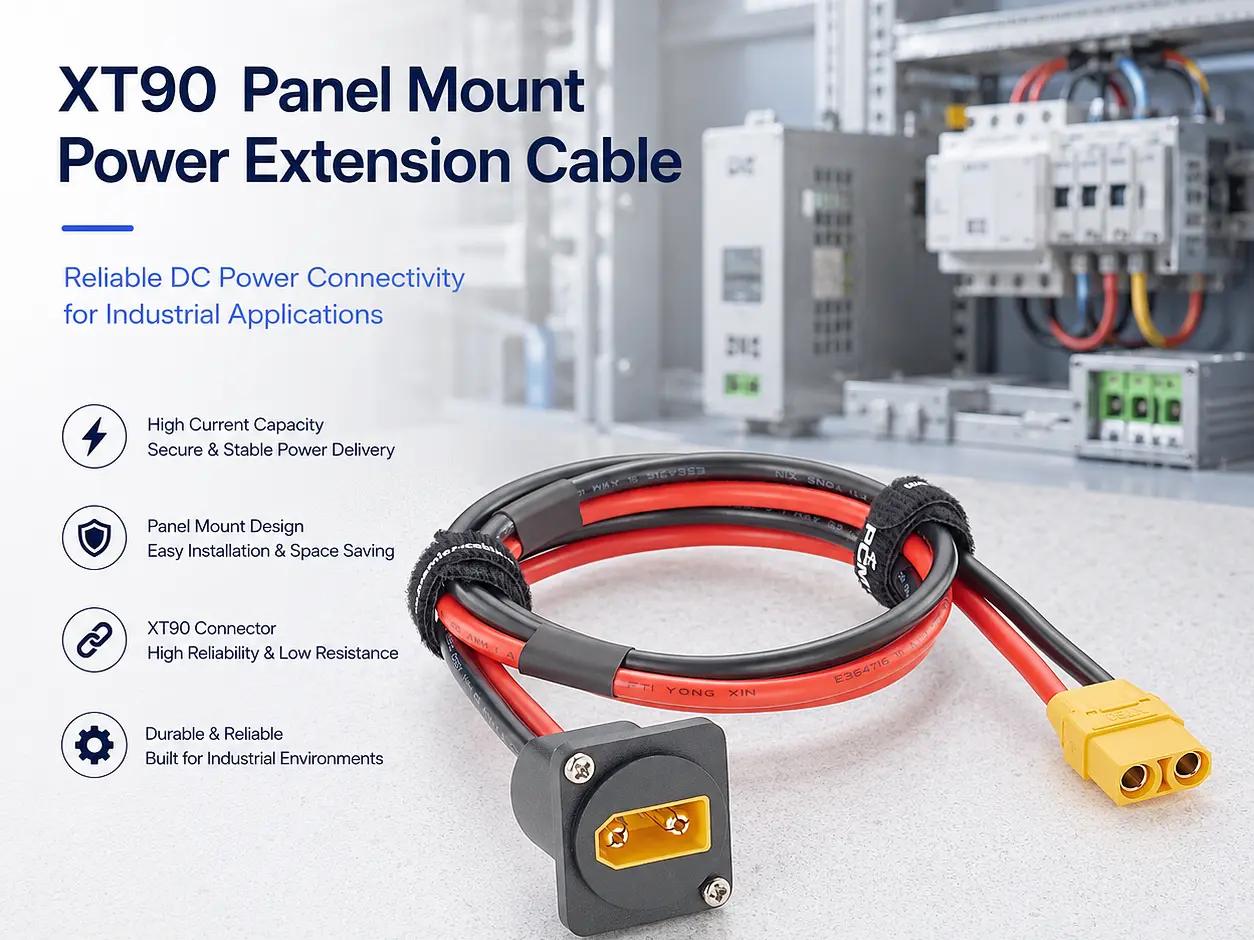

- صنعتی سامان
مصنوعات کی نمائش

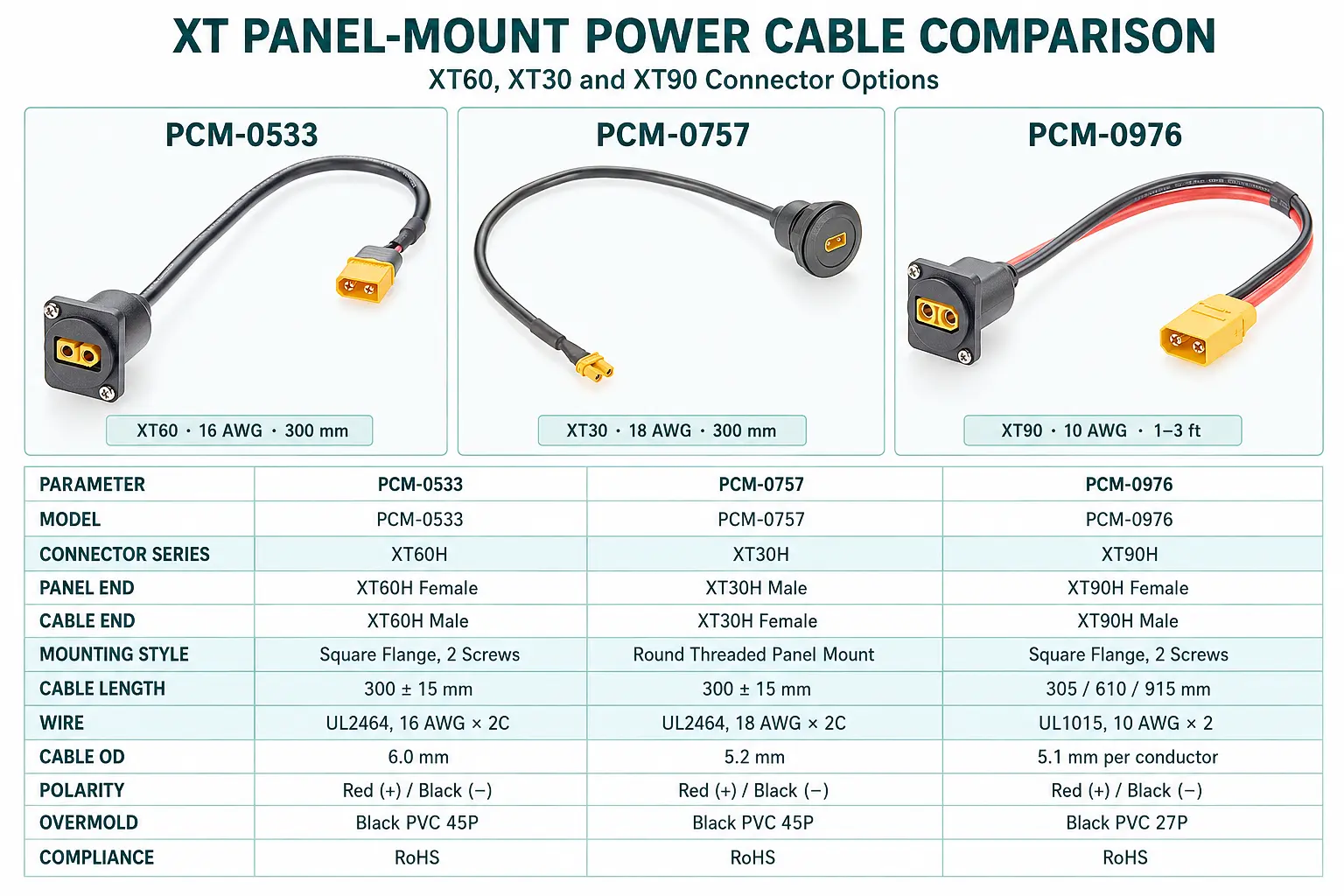

اسی طرح کی مصنوعات
XT90 پینل ماؤنٹ کیبل کا انتخاب کیسے کریں؟
کنیکٹر کی جنس کی تصدیق کریں۔
PCM-0975 استعمال کرتا ہے aپینل-ماؤنٹڈ XT90 مرد اور ایک مفت-end XT90 خاتون. آرڈر دینے سے پہلے ملن کی جنس کی تصدیق کریں۔
پولرٹی کی تصدیق کریں۔
سرخ مثبت اور سیاہ منفی ہے، لیکن نظام کو متحرک کرنے سے پہلے آلات کی وائرنگ ڈایاگرام کے خلاف حتمی قطبیت کی ہمیشہ تصدیق ہونی چاہیے۔
آپریٹنگ وولٹیج کی تصدیق کریں۔
PCM-0975 وولٹیج کو تبدیل یا ریگولیٹ نہیں کرتا ہے۔
12V، 24V، 36V، 48V یا دیگر DC سسٹمز کے ساتھ مطابقت کا تعین مکمل پاور سسٹم کی درجہ بندی سے کیا جانا چاہیے۔
مسلسل اور چوٹی کرنٹ کی تصدیق کریں۔
ہائی-پاور سسٹم میں اکثر مختلف مسلسل اور چوٹی کرنٹ ہوتے ہیں۔
ایک مختصر-دورانیہ 60A چوٹی خود بخود وہی مسلسل-موجودہ صلاحیت قائم نہیں کرتی ہے۔
حسب ضرورت صلاحیتیں
حسب ضرورت کیبل کی لمبائی
اپنی مرضی کے مطابق لمبائی روبوٹ، بیٹری کی دیواروں، شمسی آلات اور صنعتی نظاموں کے لیے تیار کی جا سکتی ہے۔
وائر گیج اور کیبل حسب ضرورت
کرنٹ، وولٹیج ڈراپ اور کنیکٹر کے ختم ہونے کی ضروریات کی بنیاد پر متبادل وائر گیجز اور موصلیت کی اقسام کا اندازہ لگایا جا سکتا ہے۔
XT90 کنیکٹر حسب ضرورت
مختلف XT90 مرد/خواتین کنفیگریشنز کو مطلوبہ آلات اور بیٹری انٹرفیس کے مطابق تیار کیا جا سکتا ہے۔
پینل ماؤنٹ حسب ضرورت
پینل کٹ آؤٹ، بڑھتے ہوئے سوراخ، ایمبیڈڈ ہارڈ ویئر، کنیکٹر اورینٹیشن اور کیبل سے باہر نکلنے کی سمت کو اپنی مرضی کے مطابق بنایا جا سکتا ہے۔
اوورمولڈ، رنگ اور لیبل حسب ضرورت
پیویسی رنگ، تار کے رنگ، قطبی نشانات، لیبل، لوگو اور OEM پیکیجنگ کو اپنی مرضی کے مطابق بنایا جا سکتا ہے۔
OEM/ODM ہائی{{0}موجودہ پاور ہارنس ڈیولپمنٹ
اپنی مرضی کے مطابق XT90 پاور ہارنسز کو ڈرائنگ، نمونوں اور برقی ضروریات سے تیار کیا جا سکتا ہے، بشمول پینل ایکسٹینشن، اڈاپٹر کیبلز، بیٹری لیڈز اور اعلی-موجودہ DC ہارنیس۔
اکثر پوچھے گئے سوالات
01.10AWG کیبل کیوں استعمال کی جاتی ہے؟
ہائی-موجودہ DC وائرنگ وولٹیج ڈراپ اور مزاحمتی حرارت دونوں پیدا کرتی ہے۔
ایک 10AWG کنڈکٹر میں چھوٹے تار گیجز سے بڑا کراس-سیکشنل ایریا ہوتا ہے اور عام طور پر اسی کیبل کی لمبائی کے لیے کم مزاحمت فراہم کرتا ہے۔
PCM-0975 اس لیے استعمال کرتا ہے۔دو UL1015 10AWG کنڈکٹرمثبت اور منفی طاقت کے لیے۔
02. کیا ایک بڑا تار ہمیشہ بہتر ہوتا ہے؟
بڑے کنڈکٹرز مزاحمت اور حرارت کو کم کر سکتے ہیں، لیکن وہ وزن، کیبل کا قطر، موڑنے والے رداس اور تنصیب کی ضروریات کو بھی بڑھاتے ہیں۔
اس لیے وائر گیج کا انتخاب کرنٹ، لمبائی، وولٹیج ڈراپ، درجہ حرارت میں اضافے اور دستیاب جگہ کے مطابق کیا جانا چاہیے۔
03. مثبت کے لیے سرخ اور منفی کے لیے سیاہ کیوں استعمال کریں؟
PCM-0975 استعمال کرتا ہے:
سرخ=مثبت (+)
سیاہ=منفی (-)
polarity کی شناخت کے لئے آسان بنانے کے لئے.
کلر کوڈنگ وائرنگ کی غلطیوں کو کم کرتی ہے لیکن انسٹالیشن کے دوران بجلی کی تصدیق کو تبدیل نہیں کرنا چاہیے۔
04. پینل-ماؤنٹ ڈیزائن کیا ہے؟
ایک معیاری XT90 ایکسٹینشن کیبل میں عام طور پر دونوں سروں پر مفت-ہنگنگ کنیکٹر ہوتے ہیں۔
PCM-0975 XT90 مردانہ سرے کو تقریباً ایک پینل کٹ آؤٹ کا استعمال کرتے ہوئے ایک فکسڈ آلات انٹرفیس میں تبدیل کرتا ہے۔Ø27.65 ملی میٹراور سکرو لگانا۔
