IX B-RJ45 پینل ماؤنٹ انڈسٹریل ایتھرنیٹ کیبل پر ٹائپ کریں: خصوصیات، ایپلی کیشنز اور سلیکشن گائیڈ
جانیں کہ کس طرح IX B-Type to RJ45 پینل ماؤنٹ انڈسٹریل ایتھرنیٹ کیبل PLCs، روبوٹکس، صنعتی سوئچز اور آٹومیشن سسٹم کے لیے 26AWG CAT6A SFTP کنسٹرکشن، ڈوئل شیلڈنگ، TPU جیکٹ اور اسکرو-ماؤنٹڈ RJ45 کنیکٹیویٹی کو یکجا کرتی ہے۔
PCM-HD-0117 ایک 0.3m IX B-Type to RJ45 پینل ماؤنٹ انڈسٹریل ایتھرنیٹ کیبل ہے جس میں IX40G-B-10S-CV مردانہ کنیکٹر، شیلڈ CAT6A RJ26، خواتین کے قابل CAT6A RJ26G پورٹ صنعتی نیٹ ورکنگ کے لئے سکرو ماونٹڈ پینل انٹرفیس۔
فوری پروڈکٹ کا تعارف
PCM-HD-0117 ایک IX40G-B-10S-CV B-Type مرد کنیکٹر کو ایک شیلڈ CAT6A RJ45 8P8C خواتین پینل ماؤنٹ انٹرفیس کے ذریعے 0.3m CFPA کے ذریعے جوڑتا ہے۔
| تار کی لمبائی | 300 +15ملی میٹر |
| وائر گیج | 26AWG |
| کیبل گریڈ | CAT6A |
| ساخت | بٹی ہوئی جوڑی کے 4 جوڑے |
| شیلڈنگ | AL/ MYLAR + ڈرین وائر + چوٹی |
| بیرونی قطر | 6.5 + 0.2 ملی میٹر |
| IX اختتام | 10-پن بی قسم کا مرد کنیکٹر |
| آر جے 45 پورٹ | 8P8C شیلڈ فیمیل کنیکٹر |
| پریمیئر کیبل P/N | PCM-HD-0117 |
PCM-HD-0117 بمقابلہ IX سے RJ45 Male Cable
| موازنہ | PCM-HD-0117 پینل ماؤنٹ | IX سے RJ45 مردانہ کیبل |
|---|---|---|
| پینل ماؤنٹ | جی ہاں | نہیں |
| سازوسامان انکلوژر انٹیگریشن | بہترین | محدود |
| CAT6A صلاحیت | جی ہاں | پروڈکٹ دیکھیں |
| مکینیکل فکسنگ | سکرو ماؤنٹ | کیبل کنیکٹر |
RJ45 پینل ماؤنٹ ایتھرنیٹ کیبل میں IX B-ٹائپ کیا ہے؟
IX B-ٹائپ ٹو RJ45 پینل ماؤنٹ ایتھرنیٹ کیبل ایک غیر فعال ہائی-اسپیڈ ایتھرنیٹ ہارنس ہے جو IX نیٹ ورکس اور معیاری RJ45 نیٹ ورک انٹرفیس والے آلات سے لیس صنعتی آلات کو جوڑنے کے لیے استعمال کیا جاتا ہے۔
PCM-HD-0117 کی نمائندگی اس طرح کی جا سکتی ہے:
صنعتی کنٹرولر → IX B-قسم → CAT6A SFTP کیبل → RJ45 پینل ماؤنٹ فیمیل → ایتھرنیٹ سوئچ / نیٹ ورک کا سامان
اس کا بنیادی کام یہ ہے:
مطابقت پذیر پن میپنگ کی بنیاد کے تحت، IX اینڈ سے RJ45 اینڈ تک ہائی-اسپیڈ ڈیفرینشل ایتھیمیٹ سگنلز منتقل کریں۔
IX صنعتی کیا ہے؟
IX انڈسٹریل ایک کمپیکٹ صنعتی کنیکٹر آرکیٹیکچر ہے جسے خلاء میں اعلی-کثافت والے نیٹ ورکنگ-محدود آلات کے لیے ڈیزائن کیا گیا ہے۔
اس کے ڈیزائن فوکس میں عام طور پر شامل ہیں:
کومپیکٹ سائز + اعلی رابطہ کثافت + محفوظ مکینیکل کنکشن
روایتی RJ45 انٹرفیس کے مقابلے میں، IX ڈھانچہ اس کے لیے زیادہ موزوں ہے:
● چھوٹا PLC؛
● صنعتی کنٹرولرز؛
● صنعتی سوئچ ماڈیول؛
● ایمبیڈڈ کمپیوٹنگ ڈیوائسز؛
● مشین وژن کا سامان؛
● روبوٹ کنٹرول سسٹم۔
خاص طور پر، جب آلات کے اندر PCB اور پینل کی جگہ محدود ہوتی ہے، چھوٹے IX انٹرفیسز نمایاں ساختی فوائد پیش کرتے ہیں۔
عام صنعتی ایتھرنیٹ چیلنجز
بنیادی پروڈکٹ ویلیو
PCM-HD-0117
PCM-HD-0117 کے بنیادی فوائد کا خلاصہ اس طرح کیا جا سکتا ہے:
◆ کومپیکٹ انڈسٹریل ایتھرنیٹ انٹرفیس
کمپیکٹ IX B-ٹائپ کنیکٹر اسپیس کے مطابق ہے-محدود صنعتی سامان، جبکہ RJ45 CAT6A پینل-ماؤنٹ فیمیل معیاری ایتھرنیٹ کنیکٹیویٹی اور محفوظ چیسس انسٹالیشن فراہم کرتا ہے۔
◆ CAT6A ہائی-اسپیڈ فور-پیئر ٹرانسمیشن
CAT6A SFTP کیبل 26AWG چار- کے ساتھجوڑے کی تفریق کی تعمیر تیز-اسپیڈ انڈسٹریل ایتھرنیٹ اور مختصر-دوری کے اندرونی آلات کے لنکس کے لیے ایک مضبوط فزیکل بنیاد فراہم کرتی ہے۔
◆ ملٹی-پرت شیلڈنگ اور سیکیور ماؤنٹنگ
فوائل، ڈرین وائر، اور بریڈ شیلڈنگ EMC کی کارکردگی کو بہتر بنانے میں مدد کرتی ہے، جب کہ RJ45 کے آخر میں 40 اسکرو کا نصب ہونا پینل ماؤنٹ سیکیورٹی اور کنکشن کے استحکام کو بڑھاتا ہے۔
◆ صنعتی TPU مختصر-کیبل ڈیزائن
TPU جیکٹ لچک اور کھرچنے کی مزاحمت کو یکجا کرتی ہے، جبکہ 0.3 میٹر مختصر-کیبل ڈیزائن PCBs، کنٹرول ماڈیولز، اور انکلوژر پینلز کے درمیان کمپیکٹ کنکشن کے لیے اضافی وائرنگ کو کم کرتا ہے۔

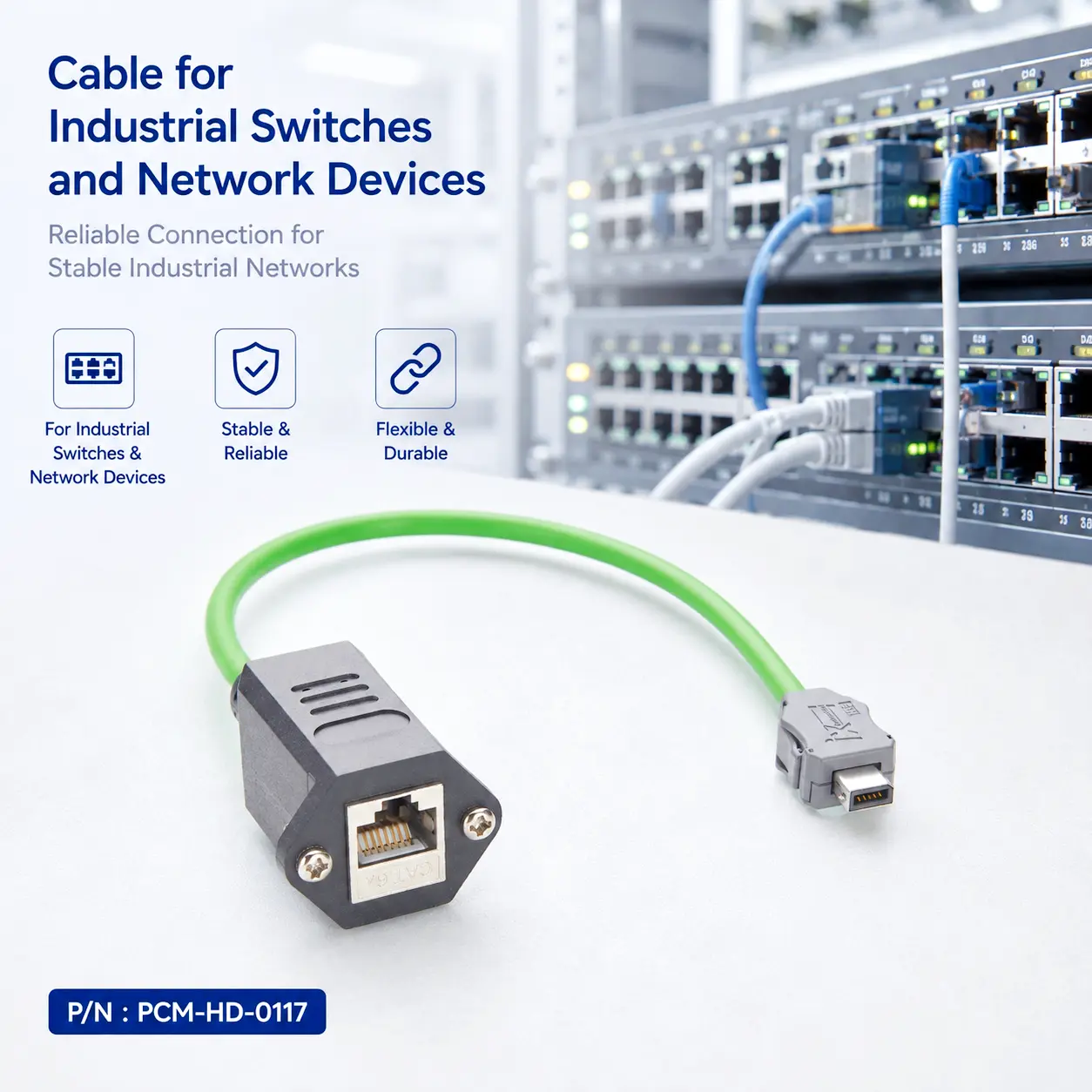

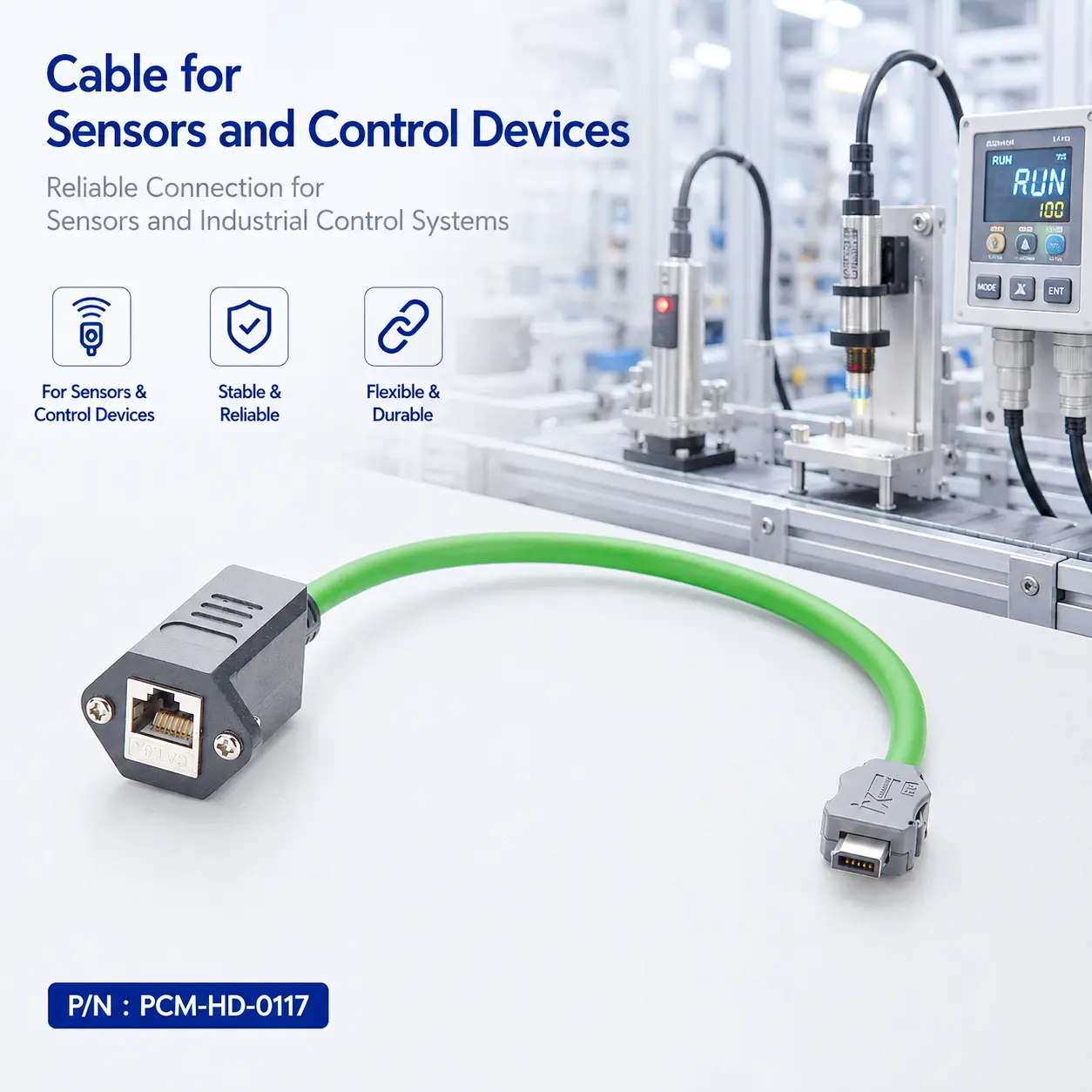

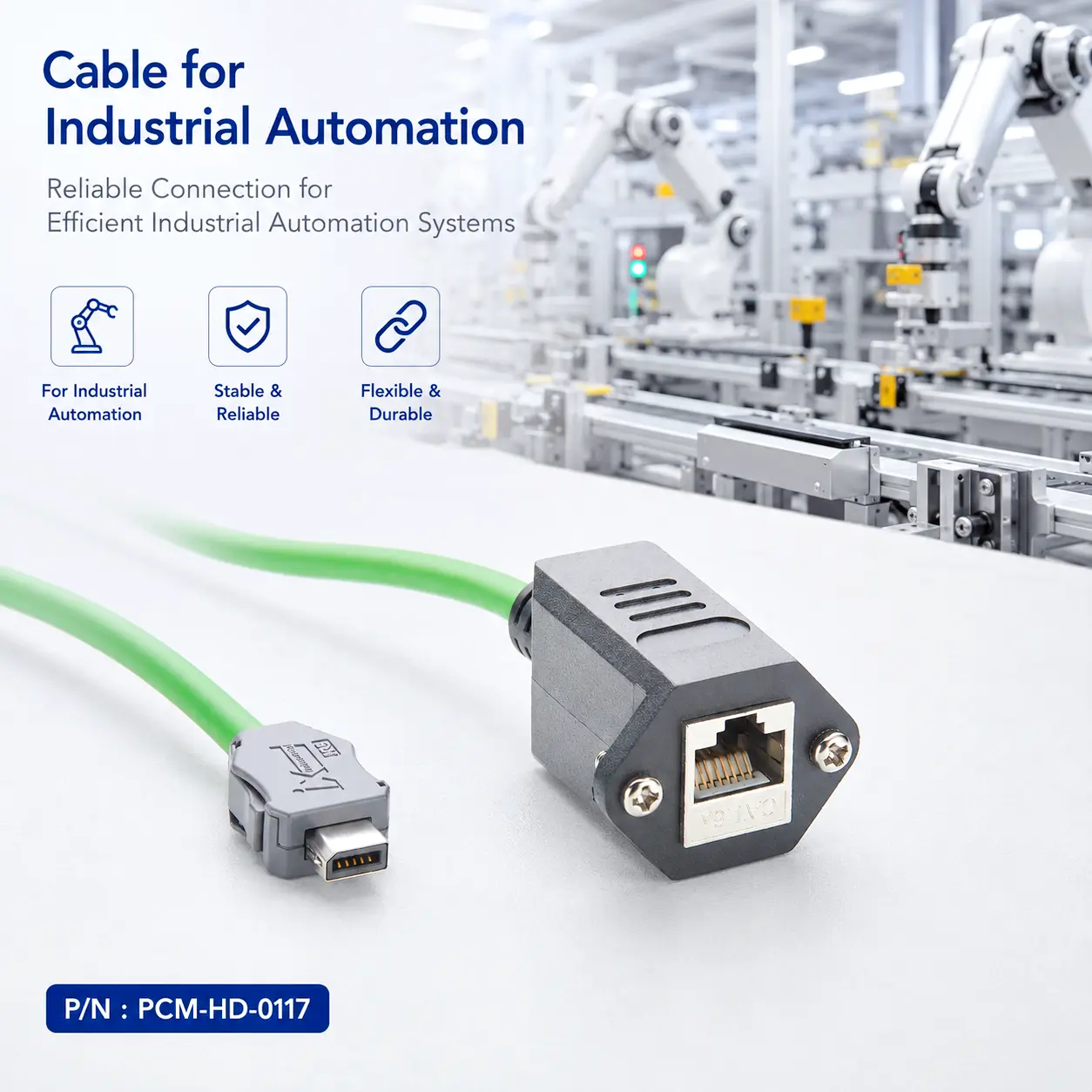

مصنوعات کی نمائش

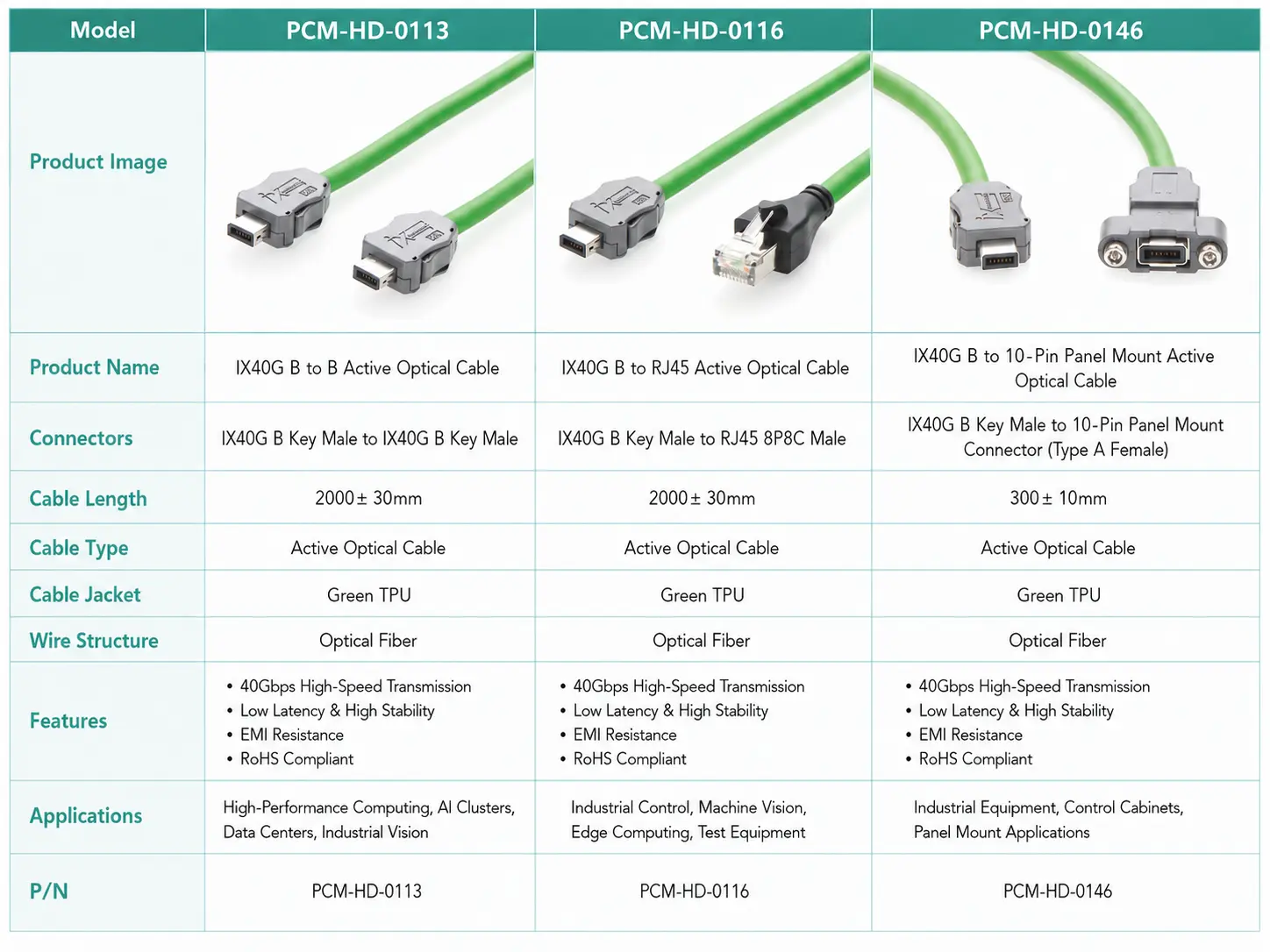

اسی طرح کی مصنوعات
مطابقت کا بیان
مطابقت کی توثیق
- PCM-HD-0117 IX B-Type اور RJ45 انٹرفیس استعمال کرتا ہے، لیکن مکینیکل ملاپ نیٹ ورک کی مطابقت کی ضمانت نہیں دیتا ہے۔ انسٹالیشن سے پہلے کنیکٹر کی قسم، جنس، پن میپنگ، تفریق جوڑے، ایتھرنیٹ کی رفتار، PHY، شیلڈنگ، گراؤنڈنگ، اور PoE کی ضروریات کی تصدیق کریں۔
غیر فعال ٹرانسمیشن اور لنک کی کارکردگی
- PCM-HD-0117 ایک غیر فعال صنعتی ایتھرنیٹ کیبل ہے جس میں پروٹوکول کی تبدیلی، روٹنگ، سوئچنگ، ایمپلیفیکیشن، یا اسپیڈ اپ گریڈ نہیں ہے۔ صرف CAT6A SFTP کیبل مکمل چینل کی تصدیق نہیں کرتی ہے۔ 10GbE کی کارکردگی کا انحصار ختم ہونے، حفاظتی تسلسل، آلات PHY، اور کیبل کی لمبائی پر ہے۔
صنعتی نیٹ ورک کیبل کی تنصیب کے لیے IX B-قسم کے RJ45 پینل کا انتخاب کیسے کریں؟
میں کنیکٹر کی مطابقت کی تصدیق کیسے کروں؟
درست IX کنیکٹر ماڈل، کوڈنگ اور جنس کے ساتھ ساتھ RJ45 انٹرفیس کی قسم کی تصدیق کریں۔ اکیلے کنیکٹر کی شکل مطابقت کی ضمانت نہیں دیتی ہے۔
پن میپنگ اور 10 جی بی پی ایس کارکردگی کو کیوں چیک کیا جانا چاہیے؟
IX-سے-RJ45 جوڑی کی نقشہ سازی ضروری ہے۔ صرف تسلسل 10Gbps کارکردگی ثابت نہیں کر سکتا۔ مکمل چینل کی توثیق ہونی چاہیے۔
شیلڈنگ اور پینل ماؤنٹنگ کی تصدیق کیسے ہونی چاہیے؟
مکمل شیلڈنگ پاتھ اور مکینیکل پینل کے طول و عرض، سکرو پوزیشنز اور کنیکٹر کی واقفیت کی تصدیق کریں۔ پینل کی تنصیب استحکام کو بہتر بناتی ہے لیکن خود بخود IP درجہ بندی فراہم نہیں کرتی ہے۔
میں کیبل کو ماحول سے کیسے جوڑ سکتا ہوں؟
تیل، کولنٹ، ہائی-فلیکس، آؤٹ ڈور یا ٹمپریچر-نازک ایپلی کیشنز کے لیے، اصل کیبل میٹریل، کنیکٹر اور مکمل اسمبلی کی تفصیلات کی تصدیق کریں۔
حسب ضرورت صلاحیتیں
↕ حسب ضرورت IX کنیکٹر
IX کنیکٹر ماڈلز، کوڈنگز، جنس اور ختم کرنے کے ڈھانچے کو ہدف کے سامان کے مطابق بنایا جا سکتا ہے۔
□ اپنی مرضی کے مطابق RJ45 پینل انٹرفیس
RJ45 خواتین کے انٹرفیس کو زمرہ، شیلڈنگ، واقفیت اور پینل-ماؤنٹ ڈیزائن کے لحاظ سے اپنی مرضی کے مطابق بنایا جا سکتا ہے۔
◉ کسٹم پن میپنگ
حسب ضرورت IX-سے-RJ45 پن میپنگ اور تفریق-جوڑے کی روٹنگ کو کسٹمر ڈرائنگ سے تیار کیا جا سکتا ہے۔
⚙ اپنی مرضی کے مطابق CAT6A کیبل
کیبل گیج، قطر، شیلڈنگ، جیکٹ مواد اور رنگ اپنی مرضی کے مطابق کیا جا سکتا ہے.
⌘ حسب ضرورت کیبل کی لمبائی
اپنی مرضی کے مطابق کیبل کی لمبائی اندرونی سامان کی ترتیب کے مطابق تیار کی جا سکتی ہے۔
◇ کسٹم شیلڈنگ
فوائل، ڈرین-تار، چوٹی اور کنیکٹر-شیل ختم کرنے کو EMC کی ضروریات کے لیے بہتر بنایا جا سکتا ہے۔
نتیجہ:
PCM-HD-0117 ایک کمپیکٹ IX B-ٹائپ انٹرفیس، CAT6A SFTP کیبلنگ اور صنعتی ایتھرنیٹ آلات کے انضمام کے لیے ایک سکرو ماونٹڈ شیلڈ RJ45 خاتون پورٹ کو یکجا کرتا ہے۔
اس کی بنیادی قدر ایک کمپیکٹ اندرونی صنعتی نیٹ ورک انٹرفیس سے ایک معیاری بیرونی RJ45 پینل پورٹ سے عملی کنکشن فراہم کرنا ہے جبکہ ہائی-اسپیڈ شیلڈ ایتھرنیٹ کے لیے درکار فزیکل آرکیٹیکچر کو برقرار رکھتے ہوئے ہے۔
پروڈکٹ کے اکثر پوچھے گئے سوالات
RJ45 کنفیگریشن کیا ہے؟
RJ45 سائیڈ ایک شیلڈ CAT6A 8P8C زنانہ انٹرفیس ہے جو اسکرو-ماؤنٹڈ پینل کی تنصیب کے لیے ڈیزائن کیا گیا ہے۔
RJ45 کے لیے پینل ماؤنٹنگ کیوں استعمال کریں؟
پینل ماؤنٹنگ مکینیکل استحکام کو بہتر بناتا ہے اور آسان بیرونی ایتھرنیٹ رسائی فراہم کرتا ہے۔
کیا کھلی-وائر اینڈ کو دوسرے کنیکٹر میں تبدیل کیا جا سکتا ہے؟
جی ہاں اوپن اینڈ کو کرمپ ٹرمینلز، دوسرے کنیکٹر، ٹن کی ہوئی تاروں یا دیگر OEM-مخصوص کنکشن کے حل کے ساتھ ختم کیا جا سکتا ہے۔
کیا یہ 10Gbps کو سپورٹ کرتا ہے؟
یہ ایک ہم آہنگ CAT6A ایتھرنیٹ سسٹم میں 10Gbps تک کے لیے مخصوص ہے۔
کیا ڈبل شیلڈنگ EMI کو مکمل طور پر ختم کر سکتی ہے؟
نہیں، شیلڈنگ مداخلت کو کم کرتی ہے لیکن EMC کے ہر مسئلے کو ختم نہیں کر سکتی۔
کیا پینل پنروک بڑھ رہا ہے؟
نہیں۔
