یہ مضمون کیا احاطہ کرتا ہے؟
نیٹ ورک ڈیبگنگ، صنعتی-کنٹرول ڈویلپمنٹ، لیبارٹری ٹیسٹنگ اور فیلڈ مینٹیننس کے دوران، انجینئرز کو اکثر معیاری RJ45 8P8C انٹرفیس کو انفرادی تاروں، ٹیسٹ آلات، PLC ماڈیولز یا کسٹم کنٹرول بورڈز سے جوڑنے کی ضرورت ہوتی ہے۔
روایتی نیٹ ورک کیبل کو کاٹنا کنڈکٹرز کو بے نقاب کر سکتا ہے، لیکن یہ ناکارہ ہے، وائرنگ کی خرابیوں کو بڑھاتا ہے اور بار بار جانچ کے لیے تکلیف دہ ہے۔
پریمیئر کیبل کا استعمالPCM-0437 RJ45 مرد سے 8 پن پش ان ٹرمینل بلاک کیبلمثال کے طور پر، یہ گائیڈ RJ45 بریک آؤٹ فن تعمیر، 8P8C بنیادی اصولوں، CAT5e ٹوئسٹڈ-جوڑے کی تعمیر، موسم بہار کے ٹرمینلز میں پش-، براہ راست-پن میپنگ، پروڈکٹ ویلیو، انتخاب کے خطرات، ایپلی کیشنز اور OEM/ODM حسب ضرورت کی وضاحت کرتا ہے۔
فوری پروڈکٹ کا تعارف
PCM-0437 مندرجہ ذیل ترتیب کا استعمال کرتا ہے:
RJ45 8P8C مرد → 300±15 ملی میٹر CAT5e UTP کیبل → 8-پن پش ان اسپرنگ ٹرمینل بلاک
RJ45 مردانہ پلگ ہم آہنگ نیٹ ورک، ٹیسٹ یا صنعتی آلات سے جڑتا ہے، جبکہ سبز 8-پن پش ان ٹرمینل بلاک تقریباً 26–20AWG فیلڈ وائرنگ کو قبول کرتا ہے۔
اس کا 24AWG × 4-جوڑا CAT5e UTP تعمیر RJ45 پن 1–8 سے ٹرمینل پوزیشن 1–8 تک براہ راست بریک آؤٹ فراہم کرتا ہے۔
| پروڈکٹ کا نام | RJ45 Male Push-Terminal BlockCable میں |
| پریمیئر کیبل P/N | PCM-0437 |
| کنیکٹر اے | RJ45 8P8C مرد |
| کنیکٹر بی | 8-پن گرین پش ان اسپرنگ ٹرمینل بلاک |
| کیبل کی قسم | CAT5e UTP |
| موصل کا سائز | 24AWG x 4P |
| وائرنگ | پن 1-8 سیدھا |
| کیبل او ڈی | تقریباً. 6.0 ملی میٹر |
مطابقت کا بیان
PCM-0437 ایک معیاری RJ45 8P8C مرد کنیکٹر اور آٹھ انفرادی طور پر قابل رسائی ٹرمینلز استعمال کرتا ہے، جو اسے RJ45 بریک آؤٹ حل کے طور پر موزوں بناتا ہے۔
تاہم:
جسمانی RJ45 مطابقت کا مطلب یہ نہیں ہے کہ ہر RJ45 سے لیس ڈیوائس کو محفوظ طریقے سے من مانی ٹرمینل وائرنگ سے منسلک کیا جا سکتا ہے۔
ایک 8P8C کنیکٹر ایتھرنیٹ، RS-485، RS-232، GPIO، PoE، پاور، آڈیو یا ملکیتی سگنل لے سکتا ہے جو سامان کے لحاظ سے ہے۔
کنکشن سے پہلے ڈیوائس پن کی تفویض، وولٹیج، کرنٹ، سگنل کی قسم اور گراؤنڈ کرنے کا طریقہ ہمیشہ تصدیق شدہ ہونا چاہیے۔
تکنیکی مطابقت کا نوٹس:
PCM-0437 ایک ہے۔غیر فعال بریک آؤٹ کیبل اسمبلی. اس میں کوئی ایتھرنیٹ سوئچ، PHY، پروٹوکول کنورٹر یا سگنل-کنڈیشننگ الیکٹرانکس نہیں ہے۔
اس کا بنیادی کام صرف یہ ہے:
RJ45 پن 1–8 → CAT5e کنڈکٹرز → ٹرمینلز 1–8
یہ ایتھرنیٹ کو RS-485، RS-232 یا GPIO میں تبدیل نہیں کرتا اور نہ ہی یہ سگنل وولٹیج یا پروٹوکول کو تبدیل کرتا ہے۔
معیاری ایتھرنیٹ بھی کنٹرول شدہ بٹی ہوئی-جوڑی جیومیٹری اور رکاوٹ پر منحصر ہے۔ ٹرمینل کی سائیڈ وائرنگ کو ضرورت سے زیادہ مڑنے سے یا لمبے غیر مروڑے کنڈکٹرز کو تبدیل کرنے سے نیٹ ورک کی تیز رفتار-کارکردگی کم ہو سکتی ہے۔
پروڈکٹ کا بنیادی علم
ٹرمینل بلاک کیبل میں-دھکیلنے کے لیے RJ45 مرد کیا ہے؟
RJ45-سے-ٹرمینل-بلاک کیبل RJ45 8P8C انٹرفیس کے آٹھ رابطوں کو انفرادی طور پر قابل رسائی ٹرمینلز میں توڑ دیتی ہے۔
اسے ایک کے طور پر بھی بیان کیا جا سکتا ہے۔RJ45 بریک آؤٹ کیبل، RJ45 سے ٹرمینل بلاک کیبل، ایتھرنیٹ بریک آؤٹ کیبل یا RJ45 پگٹیل ٹرمینل اڈاپٹر.
PCM-0437 ایک RJ45 مردانہ پلگ اور ایک 8-پن پش ان اسپرنگ ٹرمینل بلاک کا استعمال کرتا ہے جس میں سیدھے پن 1 سے 8 کنفیگریشن ہے۔
روایتی نیٹ ورک پیچ کیبل کو کاٹنے اور اتارنے کے مقابلے میں، پہلے سے اسمبل شدہ بریک آؤٹ ڈھانچہ واضح وائرنگ اور آسان بار بار ٹیسٹنگ یا سروسنگ فراہم کرتا ہے۔
CAT5e UTP کیا ہے؟
UTP کا مطلب ہے Unshielded Twisted Pair۔
PCM-0437 24AWG × 4-جوڑے کی تعمیر کا استعمال کرتا ہے جس میں چار مڑے ہوئے جوڑے اور آٹھ کنڈکٹر ہوتے ہیں۔
بٹی ہوئی-جوڑی جیومیٹری بیرونی مداخلت کو کم کرنے اور ڈیفرینشل سگنلنگ ایپلی کیشنز میں کراسسٹالک کو جوڑا-جوڑنے میں مدد کرتی ہے اور ایتھرنیٹ کیبلنگ فن تعمیر کا ایک بنیادی حصہ ہے۔
اسپرنگ ٹرمینل میں پش-کیا ہے؟
داخل کردہ کنڈکٹر کو برقرار رکھنے کے لیے ٹرمینل میں ایک دھکا-اسپرنگ-کلمپنگ میکانزم کا استعمال کرتا ہے۔
مناسب طریقے سے تیار کردہ کنڈکٹرز کے ساتھ جو تار کی مخصوص حد اور پٹی کی ضروریات کو پورا کرتے ہیں، ٹرمینل پیچ کو بار بار سخت کیے بغیر وائرنگ کو تیزی سے مکمل کیا جا سکتا ہے۔
PCM-0437 ٹرمینل تقریباً 26-20AWG کنڈکٹرز کو قبول کرتا ہے، جو ٹیسٹ لیڈز اور آلات کی وائرنگ کے لیے لچک فراہم کرتا ہے۔
1-سے-1 وائرنگ کے ذریعے سیدھا-کیا ہے؟
PCM-0437 ایک سیدھے آٹھ کنڈکٹر پن آؤٹ کا استعمال کرتا ہے:
RJ45 پن 1 → ٹرمینل 1
RJ45 پن 2 → ٹرمینل 2
RJ45 پن 3 → ٹرمینل 3
کے ذریعے جاری
RJ45 پن 8 → ٹرمینل 8
کوئی فعال کراس اوور یا پروٹوکول ری میپنگ نہیں کی جاتی ہے، جس سے انجینئرز براہ راست ٹرمینل بلاک پر ہر RJ45 رابطے کی شناخت کر سکتے ہیں۔
درد کے پوائنٹس اور پروڈکٹ ویلیو
چیلنج 1:
انفرادی RJ45 کنڈکٹرز کی جانچ کرنا مشکل ہے۔
RJ45 کنیکٹر کمپیکٹ ہوتے ہیں، انفرادی پنوں کو ملٹی میٹر، آسیلوسکوپس یا منطقی تجزیہ کاروں کے ساتھ براہ راست رسائی مشکل بنا دیتے ہیں۔
ہر ایک رابطہ کو ایک آزاد ٹرمینل سے الگ کرنا پیمائش کی رسائی کو بہت بہتر بناتا ہے۔
چیلنج 2:
پیچ کیبلز کاٹنے سے وائرنگ کی خرابیاں بڑھ جاتی ہیں۔
کھلی CAT کیبل کو کاٹنا سستا لگ سکتا ہے، لیکن اس کے لیے اتارنے، کنڈکٹر کی شناخت اور دستی طور پر ختم کرنے کی ضرورت ہوتی ہے۔
بار بار ری وائرنگ سے غلط وائرنگ، شارٹس اور ڈھیلے کنڈکٹرز کا خطرہ بڑھ جاتا ہے۔
PCM-0437 ٹیسٹ کی تیاری کو آسان بنانے کے لیے پہلے سے طے شدہ پن 1–8 بریک آؤٹ فراہم کرتا ہے۔
چیلنج 3:
بار بار سکرو-ٹرمینل وائرنگ میں وقت لگتا ہے۔
لیبارٹری اور دیکھ بھال کے کام میں اکثر بار بار ٹیسٹ-لیڈ تبدیلیاں شامل ہوتی ہیں۔
روایتی سکرو ٹرمینلز کو بار بار ڈھیلا اور سخت کرنے کی ضرورت ہوتی ہے۔
موسم بہار کے ٹرمینلز میں پش- بار بار عارضی وائرنگ کے لیے بہتر موزوں ہیں اور بار بار اسمبلی کی کارروائیوں کو کم کرنے میں مدد کرتے ہیں۔

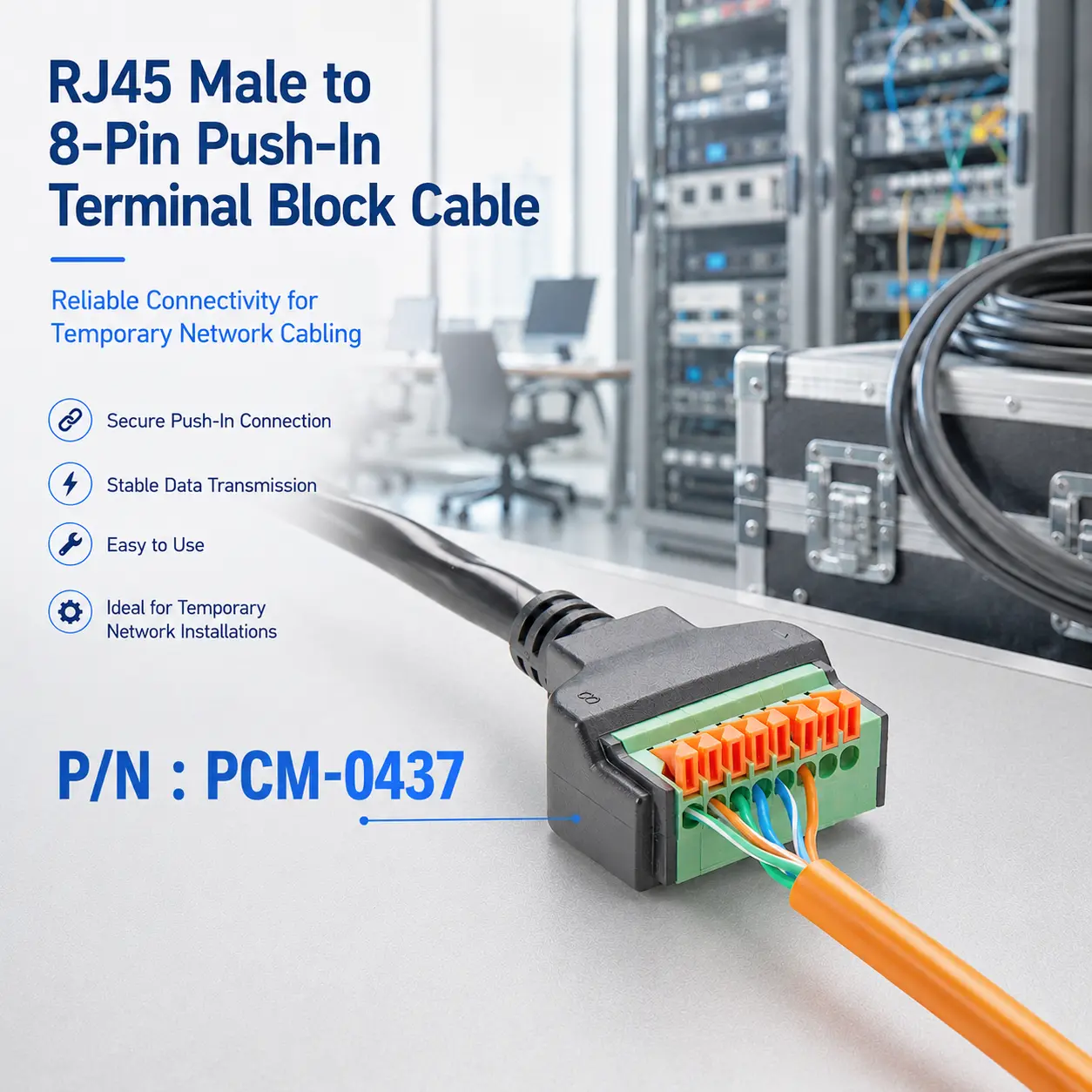

PCM-0437 RJ45 میل سے 8 پن پش ان ٹرمینل کیبل

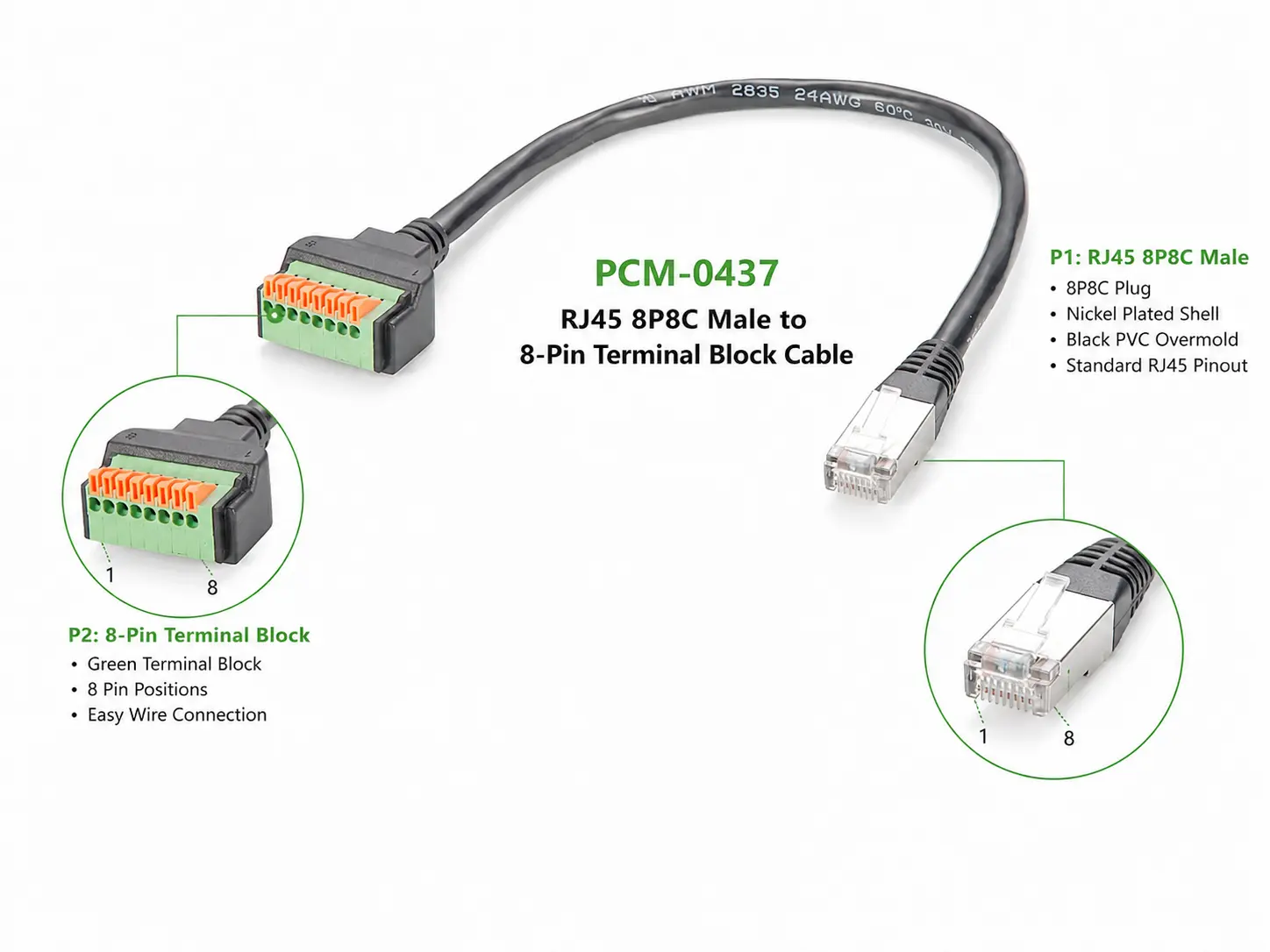

PCM-0437 ایک RJ45 8P8C مردانہ پلگ، CAT5e UTP 24AWG × 4-جوڑی کیبل، مولڈ PVC سٹرین پروٹیکشن اور ایک سبز 8 پن پش ان ٹرمینل بلاک پر مشتمل ہے۔
اس کی معیاری 300±15 ملی میٹر لمبائی آلات کی بندرگاہوں کے ارد گرد مختصر بریک آؤٹ کنکشن کے لیے ڈیزائن کی گئی ہے۔
RJ45 سائیڈ مولڈڈ PVC 45P تحفظ کا استعمال کرتی ہے، جبکہ ٹرمینل سائیڈ 26-20AWG فیلڈ کنڈکٹرز کو ٹیسٹ آلات، کنٹرول وائرنگ اور حسب ضرورت ہارنس کنکشنز کے لیے قبول کرتی ہے۔
درخواستیں:

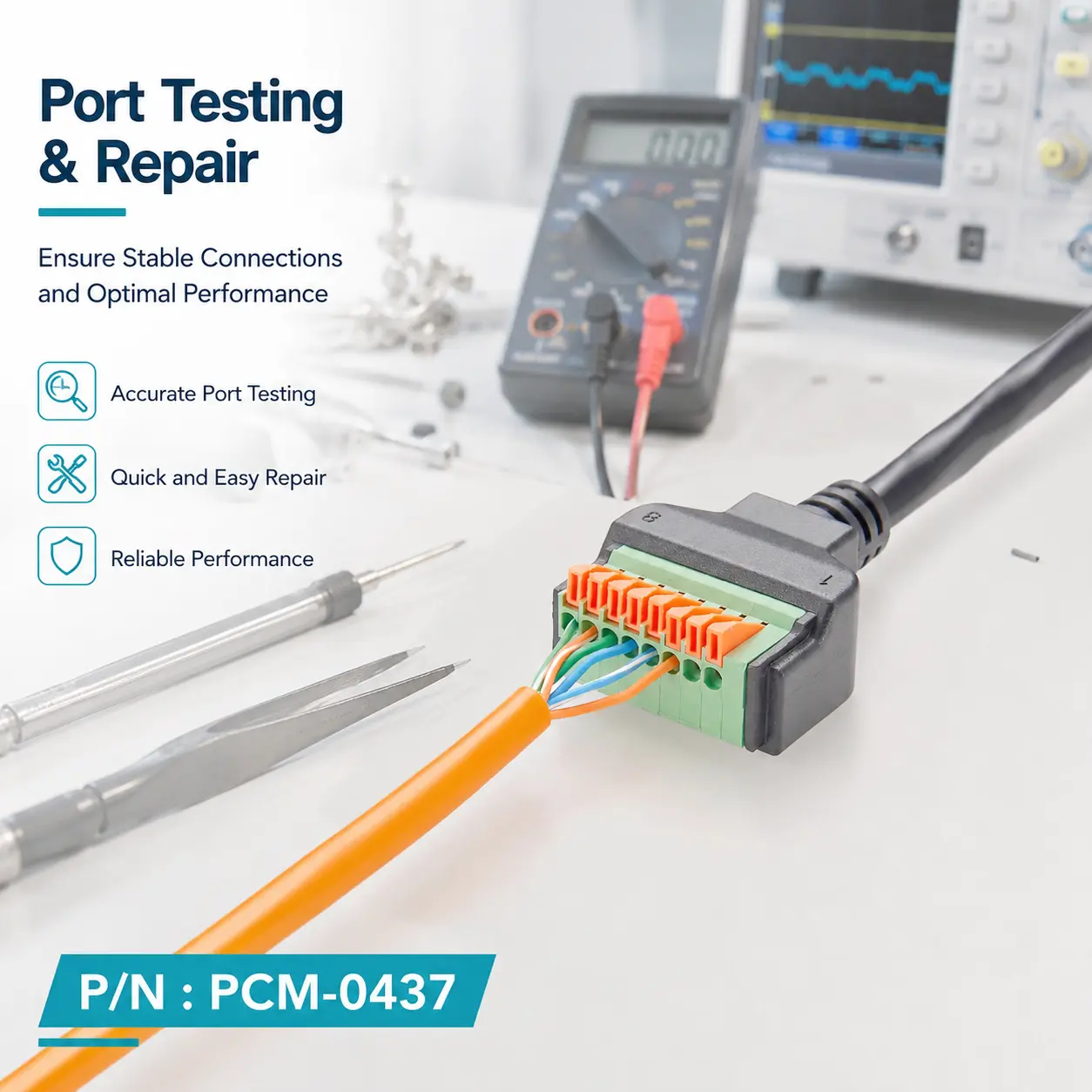

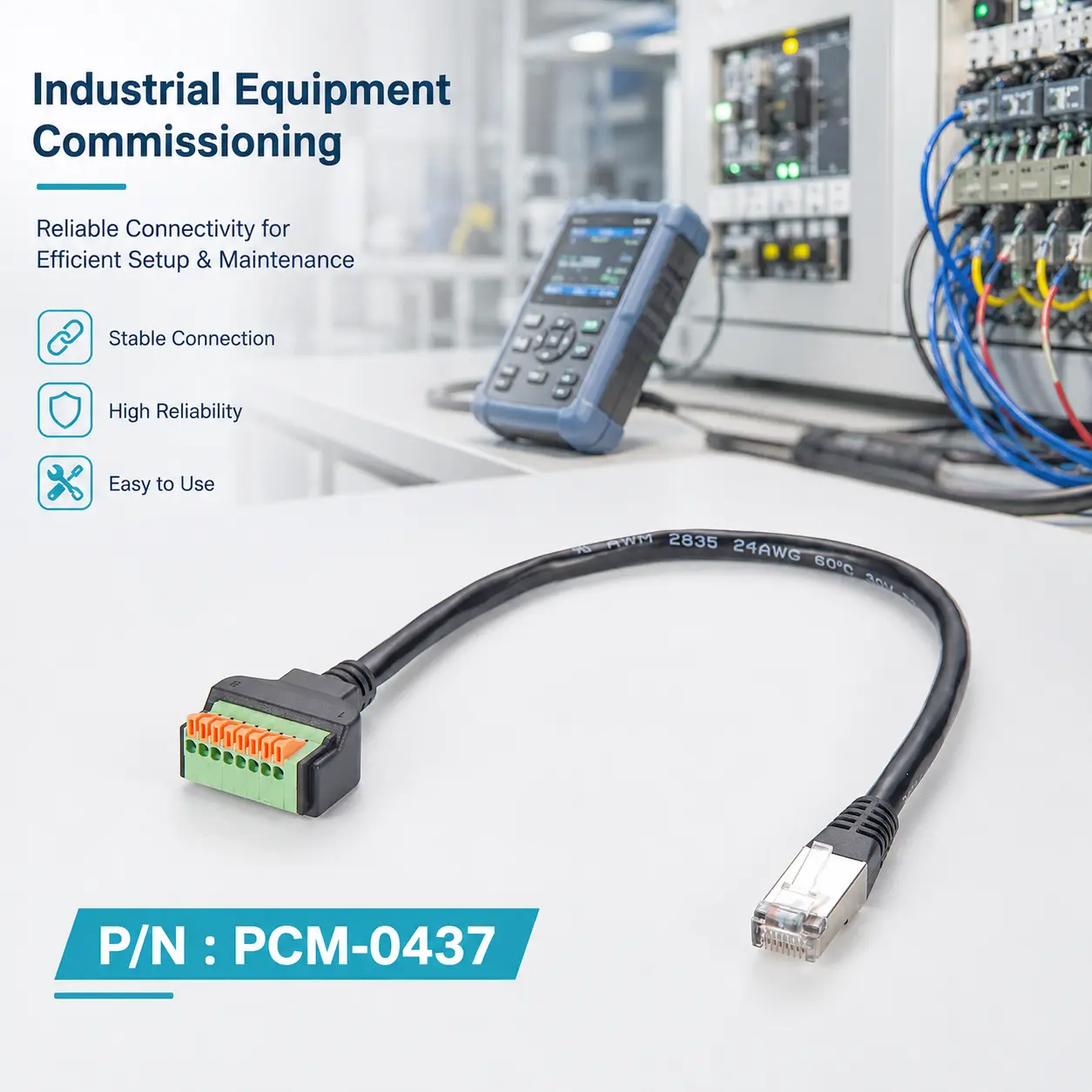

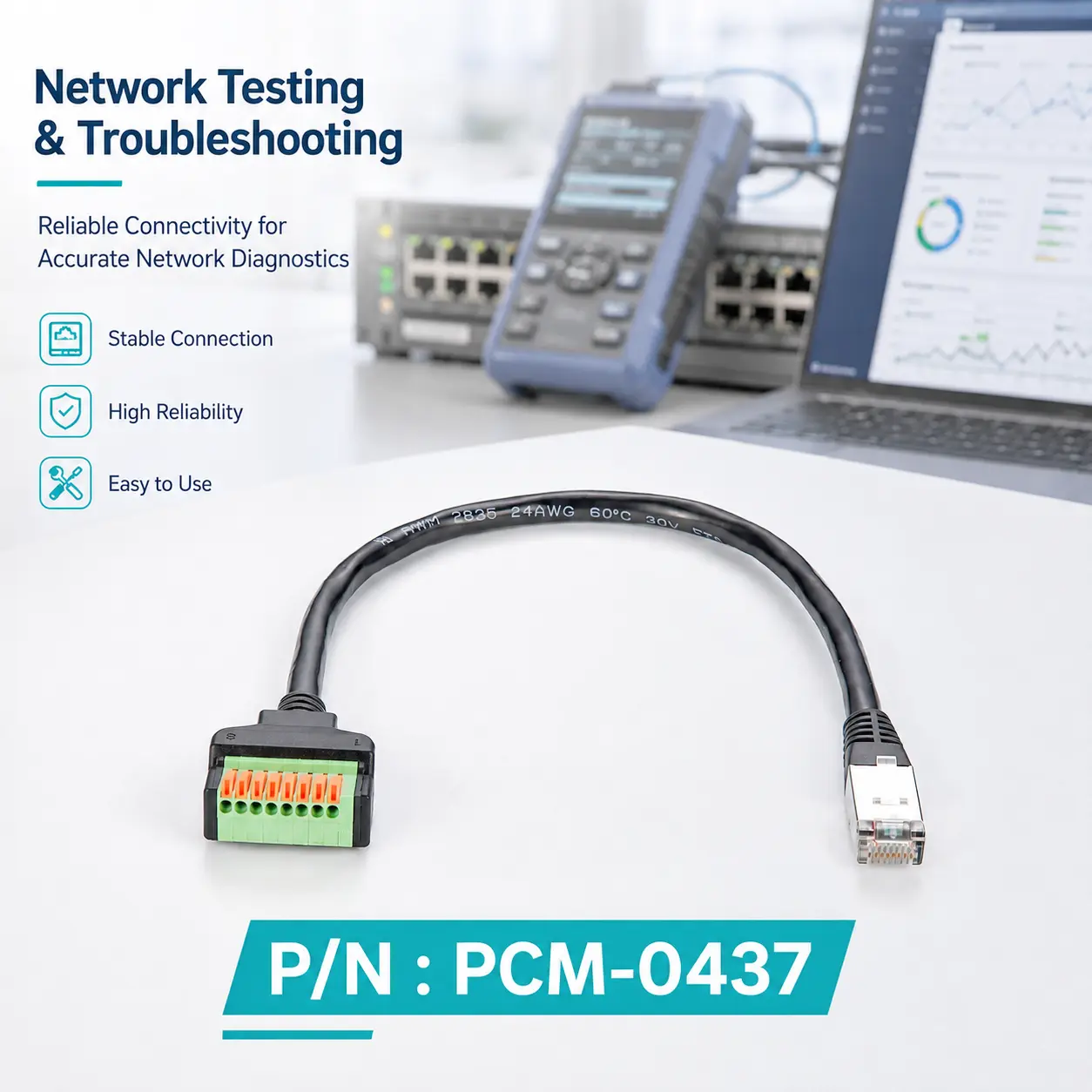

خاص طور پر نیٹ ورک-پورٹ ٹیسٹنگ، صنعتی آلات کی ڈیبگنگ، لیبارٹری کی ترقی، مرمت کی تشخیص، ٹیسٹ فکسچر، عارضی وائرنگ اور RJ45 پن آؤٹ تصدیق کے لیے موزوں ہے۔

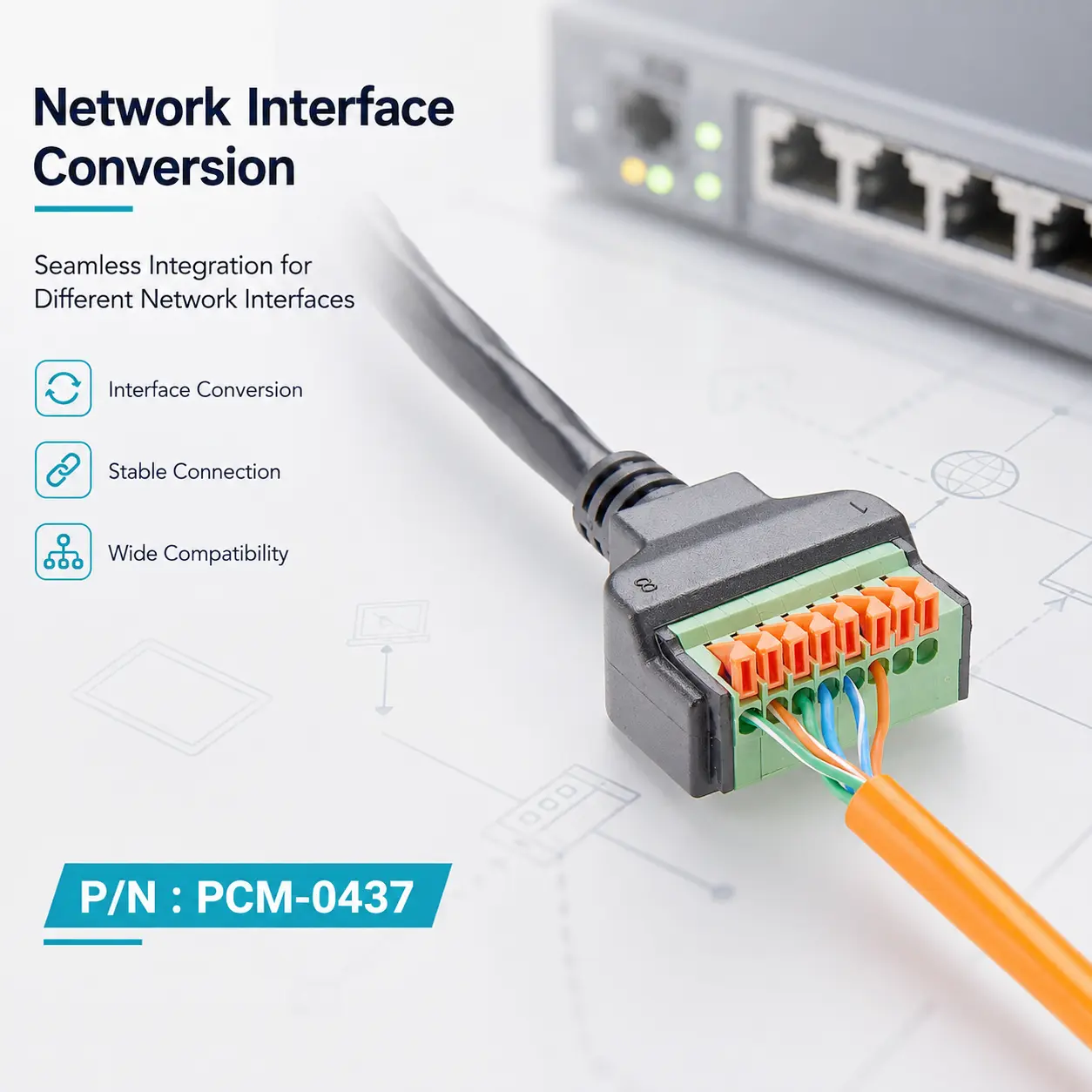

مصنوعات کی نمائش
معیاری RJ45 کیبل بمقابلہ پینل ماؤنٹ کیبل
کسی بھی ساخت کا مطلق فائدہ یا نقصان نہیں ہے۔
f منصوبے کی بنیادی ضرورت بار بار لائن میں تبدیلی، تیز رفتار جانچ، اور پیچ-مفت آپریشن ہے، پش-ان کا ایک فائدہ ہے؛ اگر وائرنگ مکمل ہونے کے بعد-طویل مدت تک قائم رہتی ہے، تو روایتی اسکرو ٹرمینلز کی بھی اعلیٰ عملی قدر ہوتی ہے۔
| آئٹم | پش-ٹرمینل میں | سکرو ٹرمینل | |
| وائرنگ کا طریقہ | بہار کلیمپنگ | سکرو کمپریشن | |
| خصوصی crimping آلے | عام طور پر ضرورت نہیں ہے۔ | عام طور پر ضرورت نہیں ہے، لیکن سکریو ڈرایور کی ضرورت ہوتی ہے | |
| وائرنگ کی رفتار | تیز | نسبتاً سست | |
| ہائی فریکوئنسی متبادل لائنیں | زیادہ آسان | اوسط | |
| آپریشن کے اقدامات | کم | مزید | |
| مینٹیننس ٹیسٹ | واضح فوائد | قابل اطلاق | |
| طویل مدتی تعین- | قابل اطلاق | قابل اطلاق | |
| تالا لگانے کا طریقہ | موسم بہار کا مسلسل دباؤ | تھریڈ مکینیکل پریشر | |
| عام منظرنامے۔ | جانچ، آر اینڈ ڈی، دیکھ بھال | فکسڈ کنٹرول الماریاں، طویل مدتی وائرنگ |
RJ45 سے ٹرمینل بلاک کیبل کا انتخاب کیسے کریں؟
● پہلے RJ45 پن آؤٹ کی تصدیق کریں۔
یہ انتخاب کا سب سے اہم مرحلہ ہے۔
PCM-0437 براہ راست پن 1→1 سے پن 8→8 کنفیگریشن کا استعمال کرتا ہے۔ ملکیتی پن اسائنمنٹس، کراس اوور وائرنگ یا دیگر سگنل کی تعریفیں استعمال کرنے والے آلات کے لیے حسب ضرورت پن میپ کی ضرورت پڑ سکتی ہے۔
● تعین کریں کہ آیا ایپلیکیشن معیاری ایتھرنیٹ ہے۔
RJ45 پن ٹیسٹنگ، تسلسل کی جانچ یا کم-اسپیڈ تجربات کے لیے، ٹرمینل بریک آؤٹ انتہائی آسان ہے۔
مستقل 100BASE-TX، 1000BASE-T یا دیگر تیز رفتار-ایتھرنیٹ آپریشن کے لیے، بٹی ہوئی-جوڑی کی حفاظت، ٹرمینل-سائیڈ روٹنگ اور رکاوٹ کے تسلسل کو بہت زیادہ توجہ دینے کی ضرورت ہے۔
صرف آٹھ-کنڈکٹر کا تسلسل ہائی-اسپیڈ ایتھرنیٹ کی کارکردگی کو ثابت نہیں کرتا ہے۔
● استعمال کی فریکوئنسی کے مطابق ٹرمینل کی قسم منتخب کریں۔
موسم بہار کے ٹرمینلز میں پش-ترقی، دیکھ بھال، تعلیم اور نیٹ ورک-ٹیسٹ ماحول کے لیے موزوں ہیں جہاں وائرنگ کثرت سے تبدیل ہوتی رہتی ہے۔
ان تنصیبات کے لیے جو برسوں تک تبدیل نہیں ہوتیں، اسکرو ٹرمینلز یا مکمل طور پر حسب ضرورت فکسڈ ہارنس بھی مناسب ہو سکتا ہے۔
● فیلڈ-وائر گیج کی تصدیق کریں۔
PCM-0437 ٹرمینل بلاک تقریباً 26-20AWG کنڈکٹرز کو قبول کرتا ہے۔
قابل اعتماد سپرنگ کلیمپنگ کو یقینی بنانے کے لیے وائر گیج، کنڈکٹر کی تعمیر اور سٹرپنگ کی لمبائی کی تصدیق کی جانی چاہیے۔

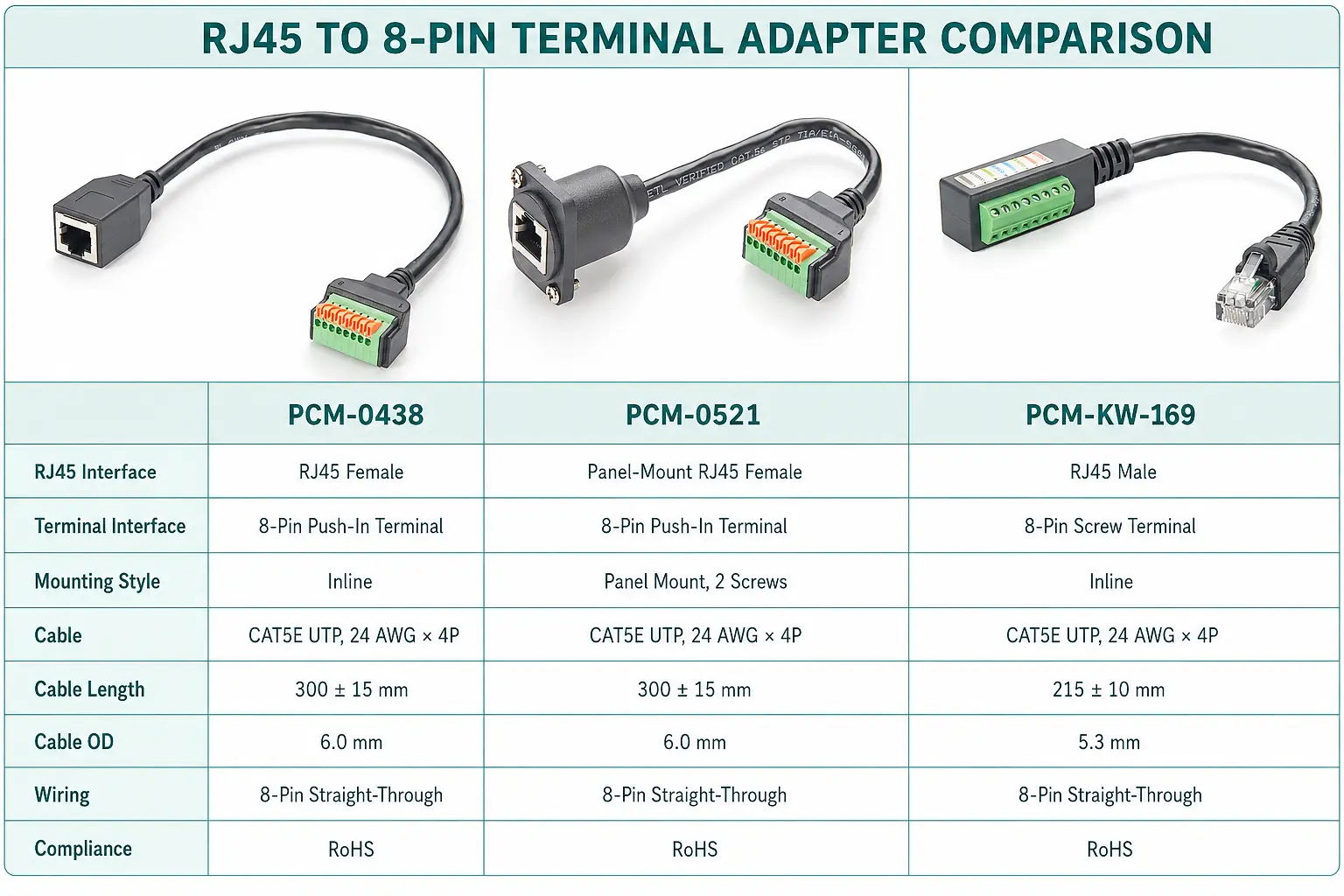

اسی طرح کی مصنوعات
حسب ضرورت صلاحیتیں
1. کسٹم پن میپنگ
معیاری 1-سے-1 سٹریٹ تھرو وائرنگ کے علاوہ، کراس اوور انتظامات، ملکیتی پن اسائنمنٹس اور ایپلیکیشن کے ساتھ مخصوص سگنل کنفیگریشنز کا جائزہ لیا جا سکتا ہے۔
2. کسٹم کیبل کی لمبائی
معیاری لمبائی 300±15 ملی میٹر ہے، ٹیسٹ پلیٹ فارمز، کنٹرول کیبنٹ اور آلات کی ترتیب کے لیے اپنی مرضی کے مطابق لمبائی دستیاب ہے۔
3. ٹرمینل پوزیشن حسب ضرورت
مختلف ٹرمینل پوزیشن کا شمار آلات کے سگنلز کی مطلوبہ تعداد کے مطابق کیا جا سکتا ہے۔
4. ٹرمینل قسم حسب ضرورت
اسپرنگ ٹرمینلز میں پش-، سکرو ٹرمینلز، پلگ ایبل ٹرمینل بلاکس اور دیگر صنعتی ٹرمینل طریقوں کا اطلاق کی ضروریات کے مطابق جائزہ لیا جا سکتا ہے۔
5. کیبل تعمیر حسب ضرورت
ایتھرنیٹ، سیریل، کنٹرول اور ٹیسٹ ایپلی کیشنز کے لیے CAT زمرہ، کنڈکٹر گیج، UTP/STP کی تعمیر، جیکٹ کے مواد اور کیبل کے قطر کا اندازہ لگایا جا سکتا ہے۔
6.RJ45 کنفیگریشن حسب ضرورت
RJ45 مرد، عورت، سیدھا، دائیں-زاویہ اور پینل-ماؤنٹ کنفیگریشن کا اندازہ آلات-خلائی ضروریات کے مطابق کیا جا سکتا ہے۔
اکثر پوچھے گئے سوالات
01.کیا اس کے لیے کرمپنگ ٹول کی ضرورت ہے؟
ٹرمینل میں پش-اسپرنگ کلیمپنگ کا استعمال کرتا ہے، لہذا مناسب طریقے سے تیار کنڈکٹرز کو عام طور پر روایتی ٹرمینل کرمپنگ ٹول کے بغیر جوڑا جا سکتا ہے۔
تار کی تیاری کو اب بھی ٹرمینل کی مکینیکل ضروریات پر عمل کرنا چاہیے۔
02۔ٹرمینل کون سا وائر گیج قبول کرتا ہے؟
فراہم کردہ مصنوعات کی تفصیلات کے مطابق، ٹرمینل تقریباً 26-20AWG کنڈکٹرز کو قبول کرتا ہے۔
کنڈکٹر کی تعمیر، گیج اور پٹی کی لمبائی کی تنصیب سے پہلے تصدیق کی جانی چاہیے۔
03. کیا اسے 100 Mbps ایتھرنیٹ کے لیے استعمال کیا جا سکتا ہے؟
مناسبیت کا انحصار مکمل ٹرمینل-سائیڈ وائرنگ کنفیگریشن پر ہے۔
کیبل بذات خود CAT5e UTP استعمال کرتی ہے، لیکن بریک آؤٹ کے بعد ضرورت سے زیادہ جوڑا نہ مروڑنے یا لمبے غیر مروڑنے والے کنڈکٹرز اعلی-فریکوئنسی کی کارکردگی کو کم کر سکتے ہیں۔
اس لیے مکمل لنک کو رسمی 100BASE-TX ایپلی کیشنز کے لیے توثیق کیا جانا چاہیے۔
04. کیا اسے PoE کے لیے استعمال کیا جا سکتا ہے؟
PoE مطابقت کو صرف RJ45 انٹرفیس اور 24AWG کنڈکٹرز سے فرض نہیں کیا جانا چاہیے۔
PoE میں پاور موڈ، پن اسائنمنٹ، کرنٹ، کنیکٹر ریٹنگز، درجہ حرارت میں اضافہ اور مکمل سسٹم ڈیزائن شامل ہے۔
کسی بھی PoE-مخصوص درخواست کے لیے برقی توثیق کی سفارش کی جاتی ہے۔
