HSD 4+4 پن زیڈ کوڈ ڈوئل-چینل ڈیٹا کیبل: خصوصیات، ایپلیکیشنز اور سلیکشن گائیڈ
PCM-ZC-0160 ایک HSD 4+4 پن Z کوڈ ڈوئل-چینل آٹوموٹو ہائی-اسپیڈ ڈیٹا کیبل ہے جس کے دونوں سروں پر دوہری HSD جیک انٹرفیس ہیں جو Rosenberger D4K10C{16}-{1DA5} ہائی ڈی اے کار کے ساتھ ہم آہنگ ہیں۔ دو مرتکز تفریق ڈیٹا لنکس کے لیے کیبل۔ DC–2GHz اور -40 ڈگری سے +105 ڈگری تک آپریشن کو سپورٹ کرتے ہوئے، یہ ADAS کیمروں، ڈیجیٹل کاک پٹس، آٹوموٹو ڈسپلے، انفوٹینمنٹ، LVDS اور تیز رفتار آٹوموٹیو الیکٹرانک انٹرکنکشنز کے لیے شیلڈنگ، مکینیکل کوڈنگ، محفوظ لاکنگ اور ہائی کیبل ریٹینشن کو یکجا کرتا ہے۔
یہ مضمون کیا احاطہ کرتا ہے؟
جیسا کہ آٹوموٹو الیکٹرانک آرکیٹیکچرز روایتی تقسیم شدہ ECUs سے ڈومین کنٹرولرز، زونل آرکیٹیکچرز اور سینٹرل کمپیوٹنگ، کیمرے، ڈسپلے، انفوٹینمنٹ ہیڈ یونٹس اور ڈیٹا-پروسیسنگ ماڈیولز کو تیز رفتار ڈیٹا کی تیزی سے بڑی مقدار کا تبادلہ کرنا ضروری ہے۔ اس لیے کیبل اسمبلیاں اب سادہ مکینیکل آپس میں منسلک نہیں رہیں۔ وہ سگنل کی سالمیت، EMC، سسٹم کی وشوسنییتا اور گاڑی کی وائرنگ کی کارکردگی کو متاثر کرنے والے اہم اجزاء بن گئے ہیں۔
یہ مضمون پریمیئر کیبل PCM{{0}ZC-0160 HSD 4+4 پن زیڈ کوڈ ڈوئل-چینل ہائی-اسپیڈ ڈیٹا کیبل پر توجہ مرکوز کرتا ہے اور HSD انٹرفیس کے بنیادی اصولوں، دوہری-چینل آرکیٹیکچر، مختلف ڈی کار ڈی ایبل ٹرانسمیشن، 10Ω ڈی ایبل ٹرانسمیشن، 13 مکینیکل کوڈنگ، ایپلیکیشن چیلنجز، پروڈکٹ کا انتخاب، مطابقت کے خطرات اور حسب ضرورت صلاحیتیں، انجینئرز، خریداروں اور سسٹم انٹیگریٹرز کو آٹوموٹیو ہائی اسپیڈ ڈیٹا کیبل اسمبلیوں کو زیادہ درست طریقے سے سمجھنے اور منتخب کرنے میں مدد کرتے ہیں۔
فوری پروڈکٹ کا تعارف

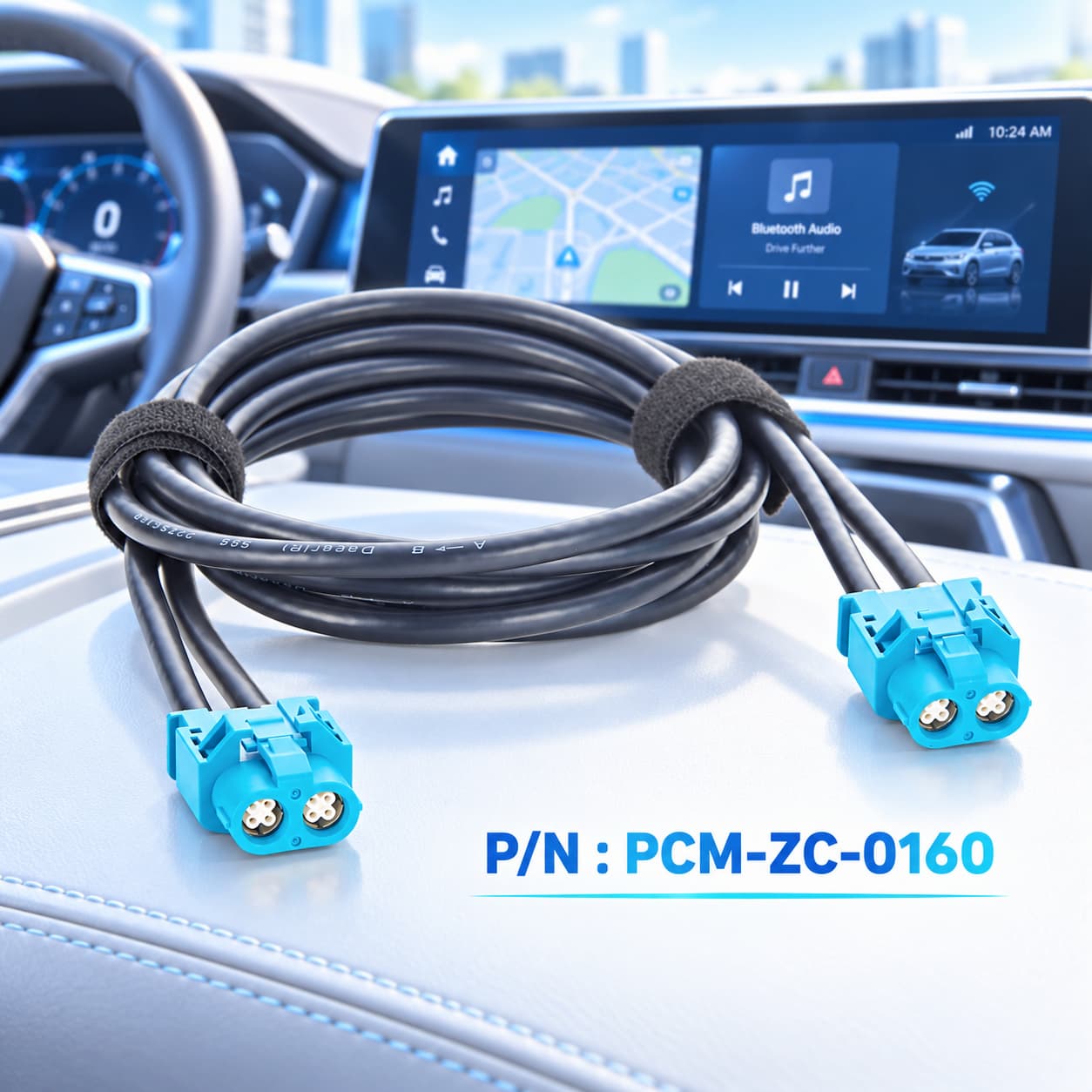

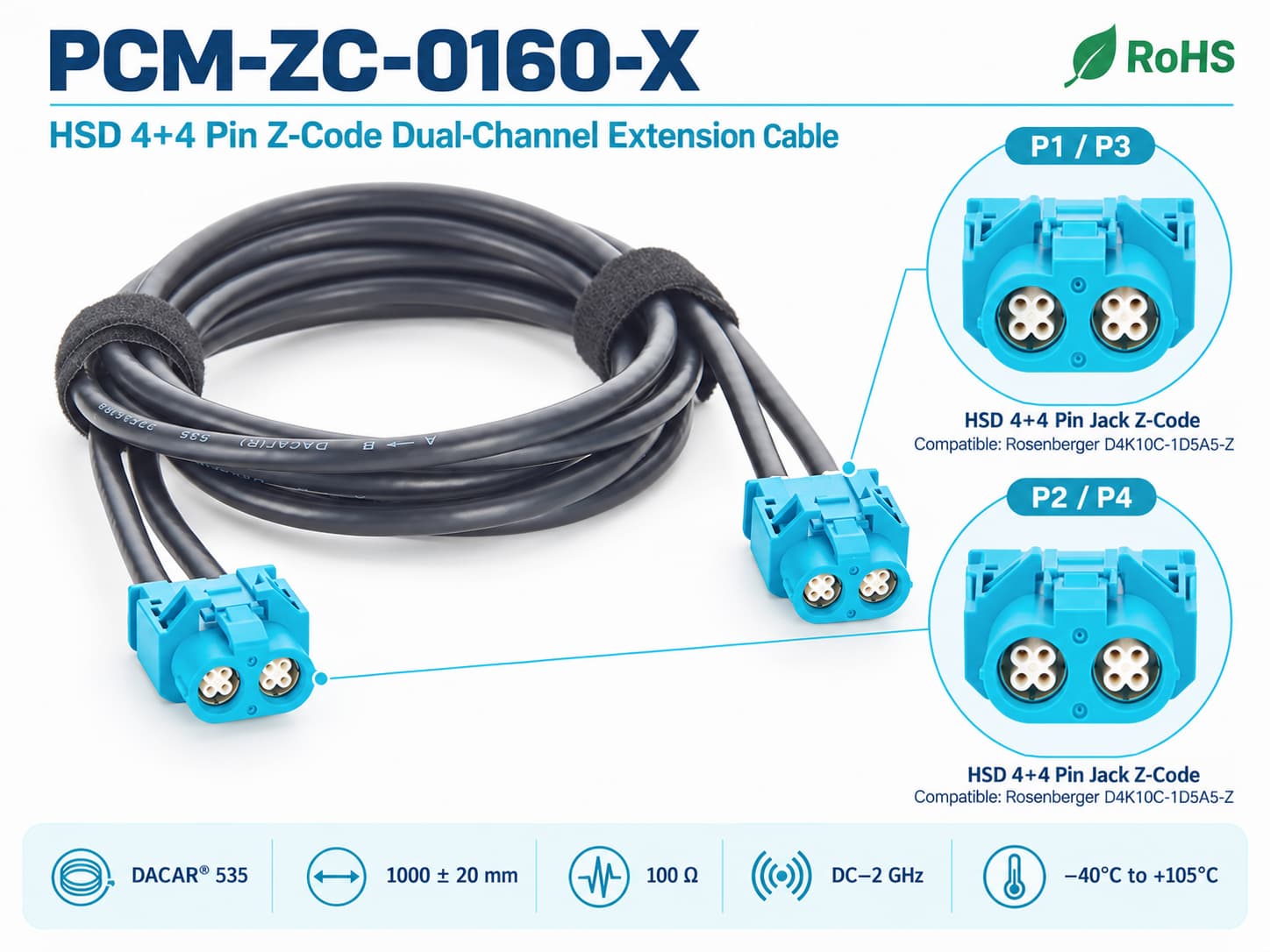

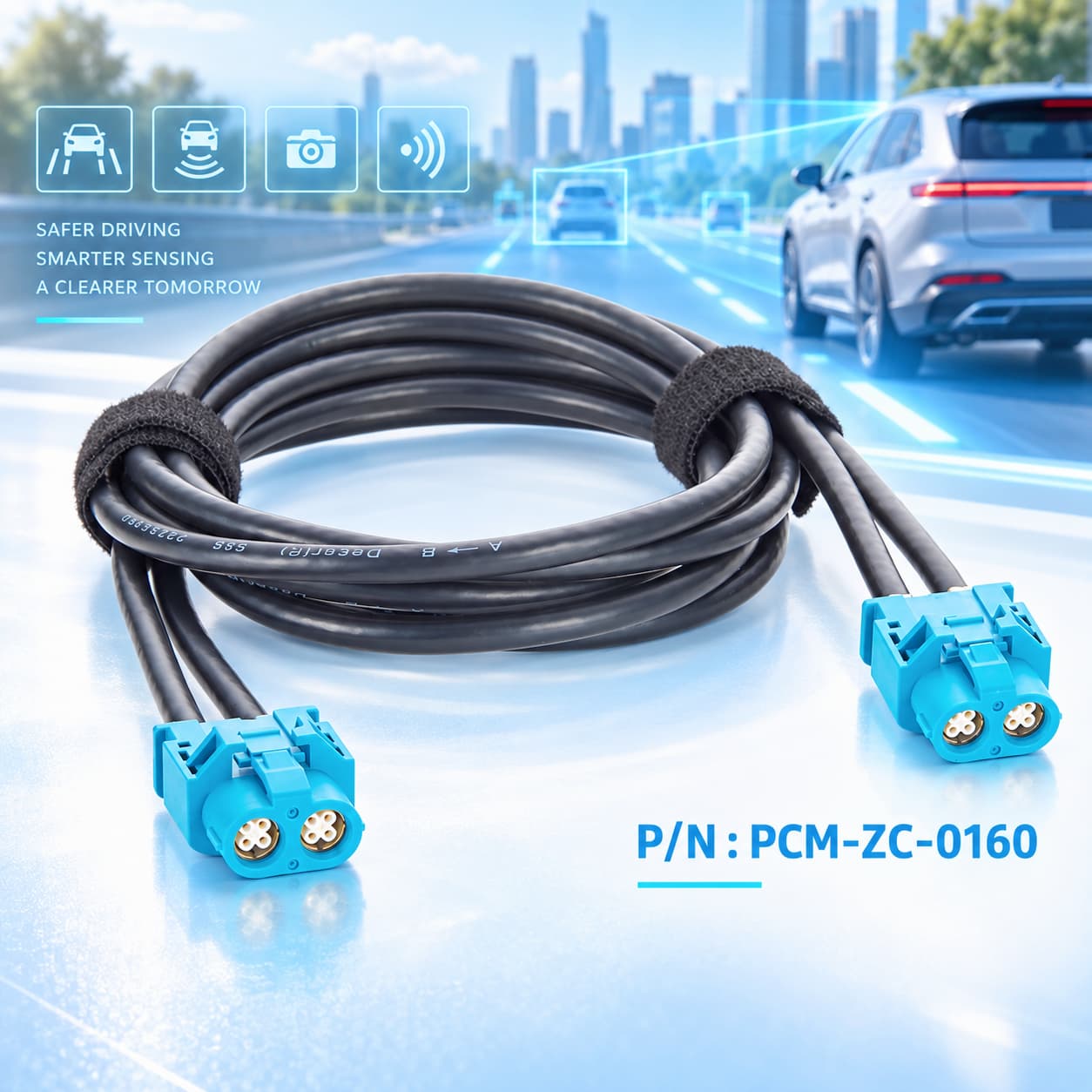

PCM-ZC-0160 ایک HSD 4+4 پن ڈوئل-چینل آرکیٹیکچر کا استعمال کرتا ہے جس میں ہر سرے پر دو 4-پن HSD جیک زیڈ کوڈ انٹرفیس ہوتے ہیں، جو کہ Dacar 535 ہائی اسپیڈ ڈیٹا کیبلز کے ذریعے آپس میں جڑے ہوئے ہیں تاکہ دو خود مختار ہائی اسپیڈ مختلف ڈیٹا چینلز قائم ہوں۔
| پروڈکٹ کا نام | HSD 4+4 پن Z-کوڈ |
| پریمیئر کیبل P/N | PCM-ZC-0160 |
| چینلز کی تعداد | دو آزاد 4 پن HSD چینلز |
| ہم آہنگ کنیکٹر | RosenbergerD4K10C-1D5A5-Z کے ساتھ ہم آہنگ |
| معیاری لمبائی | 1000 + 20 ملی میٹر |
| سنگل اینڈ کنیکٹر کی لمبائی | 25.8 + 0.15 ملی میٹر |
| پیکیجنگ سمیٹ کے طول و عرض | 120 + 20 ملی میٹر |
ایک HSD 4+4 پن زیڈ کوڈ ڈوئل-چینل ہائی سپیڈ ڈیٹا کیبل کیا ہے؟
HSD، یا ہائی-اسپیڈ ڈیٹا، ایک ہائی-اسپیڈ ڈفرنشل انٹر کنکشن سسٹم ہے جو بڑے پیمانے پر آٹوموٹو الیکٹرانکس میں استعمال ہوتا ہے۔ اس کا بنیادی ڈیزائن کا تصور ایک کمپیکٹ آٹوموٹیو کنیکٹر فن تعمیر میں مکینیکل کوڈنگ کے ساتھ رکاوٹ-کنٹرولڈ، شیلڈ، ہائی-ریٹینشن ہائی-اسپیڈ سگنل کنیکٹیویٹی فراہم کرنا ہے۔
PCM-ZC-0160 کا "4+4 پن" عہدہ روایتی 8 پن سنگل چینل انٹرفیس کی وضاحت نہیں کرتا ہے۔ اس کے بجائے، اس پر مشتمل ہے۔دو آزاد 4-پن HSD انٹرفیس کو ایک ڈبل چینل فن تعمیر میں ملایا گیا. ہر سرے میں دو HSD انٹرفیس ہوتے ہیں، جس سے دو تیز رفتار- ڈیٹا لنکس کو ایک مربوط کنکشن کے مقام پر قائم کیا جا سکتا ہے۔
آٹوموٹو سسٹمز کو دوہری-چینل HSD کیبل اسمبلیوں کی ضرورت کیوں ہے؟
ایک دوہری-چینل HSD کیبل اسمبلی دو آزاد ہائی-اسپیڈ ڈفرینشل لنکس کو ایک کمپیکٹ کنیکٹر میں ضم کرتی ہے، کنیکٹر کی مقدار، ہارنس والیوم، انسٹالیشن کی جگہ اور روٹنگ کی پیچیدگی کو کم کرتی ہے۔ یہ ڈوئل-کیمرہ سسٹم، ڈوئل ڈسپلے، ADAS کنٹرولرز، انفوٹینمنٹ پلیٹ فارمز اور ڈیجیٹل کاک پٹس کے لیے موزوں ہے۔
دو الگ الگ سنگل-چینل اسمبلیوں کے مقابلے میں، دوہرا-چینل ڈیزائن انسٹالیشن کو آسان بنا سکتا ہے اور کنٹرول شدہ 100Ω رکاوٹ کو برقرار رکھتے ہوئے کنکشن کی کثافت کو بہتر بنا سکتا ہے۔ کنیکٹر کوڈنگ، پن آؤٹ، کیبل کی قسم، ڈیٹا کی شرح، PHY کی ضروریات اور مکمل سسٹم لنک بجٹ کے مطابق اصل مطابقت کی تصدیق ابھی بھی ہونی چاہیے۔
درد کے پوائنٹس
سنگل چینل HSD بمقابلہ . 4+4 ڈوئل چینل HSD
| آئٹم | سنگل HSD | HSD 4+4 دوہری-چینل |
| ہائی-اسپیڈ انٹرفیس | 1 | 2 |
| سگنل چینلز | سنگل | دوہری |
| کنکشن کثافت | معیاری | اعلی |
| ہارنس مینجمنٹ | آزاد روٹنگ | دو مربوط چینلز |
| عام استعمال | سنگل کیمرہ یا ماڈیول | دوہری-کیمرہ یا ملٹی-انٹرفیس ECU |
| سلیکشن فوکس | سنگل انٹرفیس P/N، کوڈنگ اور پن آؤٹ | دوہری انٹرفیس، وقفہ کاری، کوڈنگ، پن آؤٹ اور چینل میپنگ |
دوہری-چینل کنفیگریشن کا مطلب خود بخود کسی ایک-چینل پروڈکٹ کے ڈیٹا کی شرح سے دوگنا نہیں ہے۔ ہر چینل کی اصل کارکردگی اب بھی PHY، پروٹوکول، SerDes، کیبل کی لمبائی، کنیکٹرز اور مکمل لنک بجٹ پر منحصر ہے۔
مصنوعات کی نمائش
اسی طرح کی مصنوعات
مطابقت کا بیان
مطابقت کی توثیق
PCM-ZC-0160 ایک HSD Z کوڈ انٹرفیس استعمال کرتا ہے جو Rosenberger D4K10C-1D5A5-Z کے ساتھ مطابقت کے لیے ڈیزائن کیا گیا ہے۔ حجم کی پیداوار سے پہلے، مکمل کنیکٹر پارٹ نمبر، کوڈنگ، جنس، مکینیکل کینگ، پن آؤٹ، ہاؤسنگ کنفیگریشن، کیبل کی قسم اور ڈیوائس انٹرفیس ڈرائنگ کی تصدیق ہونی چاہیے۔
ایک ہی HSD فیملی سے تعلق رکھنے والے یا اسی طرح کی ظاہری شکلوں کے ساتھ ضروری طور پر قابل تبادلہ نہیں ہوتے۔ کوڈنگ، جنس، گہا کی ترتیب یا مکینیکل ڈھانچے میں فرق صحیح ملاپ کو روک سکتا ہے یا ہدف کے نظام میں برقی اور مواصلاتی مسائل کا سبب بن سکتا ہے۔
تکنیکی مطابقت کا نوٹس
HSD کا کامیاب ملاپ مکمل ہائی-اسپیڈ ڈیٹا لنک کی مطابقت کی ضمانت نہیں دیتا۔ PCM-ZC-0160 ایک غیر فعال کیبل اسمبلی ہے اور کوئی پروٹوکول، SerDes، PHY یا سگنل ریٹیمنگ کنورژن فراہم نہیں کرتا ہے۔
ADAS کیمروں، LVDS، FPD-Link، GMSL، آٹوموٹیو ایتھرنیٹ اور اسی طرح کی ایپلی کیشنز کے لیے، انجینئرز کو 100Ω رکاوٹ، کیبل کی لمبائی، اندراج کے نقصان، واپسی کے نقصان، شیلڈنگ، کراس اسٹالک، پن آؤٹ، ڈیٹا ریٹ اور کنیکٹر ٹرانزیشن کا جائزہ لینا چاہیے۔ حتمی کارکردگی کو PHY، SerDes chipset، کمیونیکیشن پروٹوکول، لنک بجٹ اور منسلک آلات کی OEM ضروریات کے خلاف توثیق کرنا ضروری ہے۔
صحیح پروڈکٹ کا انتخاب کیسے کریں؟
پہلے مکمل کنیکٹر P/N، جنس اور کوڈنگ کی تصدیق کریں۔
پہلے تصدیق کریں کہ آیا آلات کا انٹرفیس درحقیقت D4K10C-1D5A5{{7}Z فیملی سے مطابقت رکھتا ہے اور جیک/پلگ جنس، Z کوڈ، دوہری-انٹرفیس کنفیگریشن، انٹرفیس اسپیسنگ اور مکینیکل کینگ کی تصدیق کریں۔ مطابقت کا تعین صرف "واٹر بلیو ایچ ایس ڈی کنیکٹر" یا بصری شکل سے نہ کریں۔ مکمل ڈیوائس سائیڈ P/N مصنوعات کے انتخاب کے لیے سب سے قابل اعتماد نقطہ آغاز ہے۔
پن آؤٹ، پروٹوکول اور ڈیوائس PHY کی تصدیق کریں۔
مکینیکل مطابقت کی تصدیق ہونے کے بعد، دونوں چینلز کی پن اسائنمنٹ اور چینل میپنگ کی تصدیق کریں اور اس بات کا تعین کریں کہ آیا سسٹم واقعی LVDS، FPD-لنک، GMSL، ایتھرنیٹ یا کسی اور ہائی-اسپیڈ ڈیٹا فن تعمیر کا استعمال کرتا ہے۔ ایک غیر فعال HSD کیبل خود بخود مختلف پروٹوکول کے درمیان تبدیل نہیں ہوتا ہے۔
لنک کی کارکردگی کے مطابق کیبل کی لمبائی کا انتخاب کریں۔
PCM-ZC-0160 کی معیاری لمبائی 1m ہے۔ جب 2m، 3m، 5m یا کسی اور لمبائی کی ضرورت ہو، انتخاب صرف آلات کے درمیان جسمانی فاصلے پر مبنی نہیں ہونا چاہیے۔ اندراج کے نقصان، واپسی کا نقصان، سگنل کی سالمیت اور مکمل لنک بجٹ کا بھی دوبارہ جائزہ لیا جانا چاہیے۔ تیز رفتار نظام میں، ایک جیسے انٹرفیس کا خود بخود یہ مطلب نہیں ہے کہ من مانی طور پر طویل کیبل صحیح طریقے سے کام کرے گی۔
مکینیکل اور ماحولیاتی تقاضوں کی تصدیق کریں۔
گاڑی کی کمپن، درجہ حرارت، تنصیب کی جگہ، موڑ کا رداس، فکسنگ کا طریقہ اور کنیکٹر کی سمت بندی سبھی کیبل-اسمبلی ڈیزائن پر اثر انداز ہوتے ہیں۔ براہ راست یا دائیں-ایگل کیبل سے باہر نکلنا، ہارنس فکسنگ پوزیشن، متحرک موڑنے کے تقاضے، آپریٹنگ درجہ حرارت اور واٹر پروفنگ کے تقاضوں کی تصدیق حتمی کنفیگریشن کو منتخب کرنے سے پہلے کی جانی چاہیے بجائے کہ مکمل طور پر برقی خصوصیات پر انحصار کریں۔
حسب ضرورت صلاحیتیں
↕ مجموعی طور پر کیبل کی لمبائی حسب ضرورت
کیبل کی لمبائی اصل تنصیب کے فاصلے کے لئے اپنی مرضی کے مطابق کیا جا سکتا ہے. لمبے ورژن کے لیے اندراج کے نقصان، واپسی کے نقصان اور مکمل ہائی-لنک بجٹ کی تجدید کی ضرورت ہوتی ہے۔
□ HSD صنفی تخصیص
ایک سے زیادہ جیک اور پلگ کے مجموعے دستیاب ہیں۔ حسب ضرورت بنانے سے پہلے، مکمل کنیکٹر پارٹ نمبرز اور دونوں سروں پر میٹنگ انٹرفیس کی تصدیق ہونی چاہیے۔
◉ کوڈنگ حسب ضرورت
HSD کوڈنگ کو ڈیوائس انٹرفیس کے لیے اپنی مرضی کے مطابق بنایا جا سکتا ہے۔ انتخاب صرف مکان کے رنگ کے بجائے عین مکینیکل کوڈنگ اور مکمل کنیکٹر پارٹ نمبر کی پیروی کرنا چاہیے۔
⚙ کنیکٹر اورینٹیشن اور کیبل-حسب ضرورت سے باہر نکلیں۔
سیدھا، دائیں-زاویہ اور مخصوص کیبل-ایگزٹ اورینٹیشن کو موڑ کے رداس، انسٹالیشن کلیئرنس اور ہارنس روٹنگ کو جگہ کے اندر-محدود آلات کو بہتر بنانے کے لیے اپنی مرضی کے مطابق بنایا جا سکتا ہے۔
⌘ پن آؤٹ اور چینل میپنگ حسب ضرورت
پن آؤٹ اور چینل میپنگ کو آلات کی تعریف کے مطابق اپنی مرضی کے مطابق کیا جا سکتا ہے۔ پروڈکشن سے پہلے ڈیوائس کے مکمل پن آؤٹس یا وائرنگ ٹیبلز فراہم اور تصدیق ہونی چاہیے۔
◇ کیبل اور ہارنس ساخت حسب ضرورت
کیبل کی قسم، تحفظ اور ہارنس کی تعمیر کو تعدد، ماحولیاتی اور EMC کی ضروریات کے لیے اپنی مرضی کے مطابق بنایا جا سکتا ہے، جس کے بعد رکاوٹ کی تجدید تصدیق اور مکمل لنک کی کارکردگی۔
پروڈکٹ کے اکثر پوچھے گئے سوالات
کیا PCM{{0}ZC-0160 Rosenberger D4K10C-1D5A5-Z انٹرفیس سے براہ راست جڑ سکتا ہے؟
PCM-ZC-0160 کو ایک انٹرفیس حل کے ارد گرد ڈیزائن کیا گیا ہے جو اس HSD Z کوڈ کنفیگریشن کے ساتھ مطابقت رکھتا ہے، لیکن اصل پروجیکٹ کے لیے مکمل ڈیوائس سائیڈ P/N، میٹنگ جینڈر، کوڈنگ، انٹرفیس کی جگہ اور پن آؤٹ کی تصدیق ہونی چاہیے۔ ایک ہی انٹرفیس فیملی سے تعلق رکھنے کا مطلب یہ نہیں ہے کہ ہر سامان کی ترتیب ایک جیسی ہے۔
کیا 4+4 پن کا مطلب ایک 8-پن ہائی اسپیڈ انٹرفیس ہے؟
نہیں۔ پروڈکٹ کے انتخاب اور وائرنگ کے دوران چینل 1 اور چینل 2 کی الگ الگ تصدیق کی جانی چاہیے نہ کہ اسمبلی کو روایتی سنگل چینل 8 پن کنیکٹر کے طور پر سمجھا جائے۔
کیا وہی HSD انٹرفیس GMSL، FPD-Link یا LVDS کو خود بخود سپورٹ کرتا ہے؟
ضروری نہیں۔ HSD ایک فزیکل انٹر کنکشن سسٹم ہے، جب کہ GMSL، FPD-Link، LVDS اور دیگر ٹیکنالوجیز میں مختلف الیکٹریکل اور سسٹم آرکیٹیکچرز شامل ہیں۔ PHY/SerDes، pinout، impedance، تعدد کی حد، کیبل کے نقصان اور لنک بجٹ کی بھی تصدیق ہونی چاہیے۔
کیا 1m کیبل کو 2m، 3m یا 5m میں اپنی مرضی کے مطابق بنایا جا سکتا ہے؟
فزیکل اسمبلی کو اپنی مرضی کے مطابق بنایا جا سکتا ہے، لیکن "پیداواری" اور "ٹارگٹ ہائی اسپیڈ سسٹم میں مستحکم آپریشن" دو مختلف باتیں ہیں۔ جب کیبل کی لمبائی بڑھ جاتی ہے، داخل ہونے کا نقصان، واپسی کا نقصان اور چینل کی مکمل کارکردگی کا ہدف پروٹوکول اور ڈیٹا کی شرح کے مطابق دوبارہ جائزہ لیا جانا چاہیے۔
کیا یہ پروڈکٹ پروٹوکول کی تبدیلی کو انجام دیتا ہے؟
نمبر PCM-ZC-0160 ایک غیر فعال ہائی-اسپیڈ کیبل اسمبلی ہے جس کا بنیادی کام دو آلات کے درمیان فزیکل ہائی اسپیڈ ڈفرینشل ڈیٹا چینلز قائم کرنا ہے۔ اس میں ایک فعال SerDes، PHY، ریپیٹر یا پروٹوکول کنورٹر نہیں ہے۔
