M8 4-پن ایکسٹینشن کیبل اور پینل فیڈ-کنیکٹر کے ذریعے: خصوصیات، ایپلیکیشنز اور سلیکشن گائیڈ
PCM-HD-0168 M8 4-پن ایکسٹینشن کیبلز اور FT-M8-4 پینل فیڈ تھرو کنیکٹر Senergy-Ai موٹرز، سینسرز اور کنویئر آٹومیشن، کورنگ پن آؤٹ، شیلڈنگ، IP67، حسب ضرورت OEM اور مطابقت پذیری کے لیے۔
PCM-HD-0168اورFT-M8-4M8 4-Senergy-Ai موٹرز، ہم آہنگ سینسر، ConveyLinx کنٹرول سسٹم اور کنویئر آٹومیشن کے لیے پن کنیکٹیویٹی سلوشنز فراہم کریں۔ PCM-HD-0168 شیلڈ 22AWG فور-کور کیبل، مرد-سے-خواتین M8 کنیکٹرز اور IP67 تحفظ کو جوڑتا ہے، جبکہ FT-M8-4 ایک 11mm شیلڈ پین شیلڈ میٹل فیڈ ریئر کنسٹرکشن فراہم کرتا ہے۔ اصل مطابقت کی تصدیق صرف M8 4-پن فارمیٹ کے بجائے موٹر یا سینسر پورٹ پن آؤٹ، الیکٹریکل ریٹنگز، کنیکٹر کی جنس اور عین مطابق آلات کے ماڈل سے ہونی چاہیے۔
فوری پروڈکٹ کا تعارف
◆ PCM-HD-0168 - M8 4پن A-کوڈ شدہ مرد-سے-خواتین انڈسٹریل ایکسٹینشن کیبل
PCM-HD-0168ایک M8 4-pin A-کوڈڈ مرد-سے-خواتین کی صنعتی توسیع کیبل ہے جو صنعتی آٹومیشن کنیکٹیویٹی کے لیے ڈیزائن کی گئی ہے۔ یہ شیلڈ 22AWG فور-کور کیبل کا استعمال کرتا ہے اور یہ 0.5m، 1m، 1.5m، 2m، 2.5m اور 3m لمبائی میں دستیاب ہے۔
کیبل ہم آہنگ موٹرز، سینسرز، ایکچویٹرز یا کنٹرول ڈیوائسز کی اصل کنیکٹر کنفیگریشن کو تبدیل کیے بغیر موجودہ M8 کنکشن کے فاصلے کو بڑھاتی ہے۔ یہ مشین کی وائرنگ، کنٹرول کیبنٹ، روبوٹک سسٹمز، خودکار پروڈکشن لائنز اور سینسر ایکسٹینشنز کے لیے موزوں ہے، جب کہ شیلڈ کیبل کی تعمیر برقی طور پر شور والے صنعتی ماحول میں قابل اعتماد کنکشن کی مدد کرتی ہے۔
◆ FT-M8-4 - M8 4-پن میل-سے-فیمیل پینل فیڈ-کنیکٹر کے ذریعے
FT-M8-4ایک M8 4-پن میل-سے-فیمیل پینل فیڈ-کنیکٹر کے ذریعے ہے جو ایک قابل رسائی آلات کے پینل تک اندرونی M8 کنکشن پوائنٹس کو بڑھانے کے لیے ڈیزائن کیا گیا ہے۔ تقریباً 11 ملی میٹر پینل کٹ-آؤٹ اور رئیر-ماؤنٹ کنسٹرکشن کے ساتھ، یہ کنٹرول کیبینٹ، مشین ہاؤسنگ اور آلات کے پینلز پر ایک فکسڈ M8 انٹرفیس بنا سکتا ہے۔
ڈھیلے ان لائن اڈاپٹرز کے مقابلے میں، اس کا پینل-ماؤنٹڈ کنفیگریشن ایک متعین اور سروس-دوستانہ کنکشن پوائنٹ فراہم کرتا ہے، جو اندرونی وائرنگ تک رسائی کے لیے بار بار انکلوژر کھولنے کی ضرورت کو کم کرتا ہے۔ یہ خاص طور پر M8 موٹر، سینسر، ایکچوایٹر، صنعتی کنٹرول کابینہ، آٹومیشن آلات اور ماڈیولر مشین انٹرفیس ایپلی کیشنز کے لیے موزوں ہے۔
FT-M8-4 بمقابلہ PCM-HD-0168
| موازنہ | FT-M8-4 | PCM-HD-0168 |
|---|---|---|
| قسم | پینل فیڈ-کے ذریعے | ایکسٹینشن کیبل |
| پرائمری فنکشن | پینل پاس-کے ذریعے | کیبل ایکسٹینشن |
| تنصیب | 11 ملی میٹر ریئر پینل ماؤنٹ | ان لائن کیبل |
| عام استعمال | کابینہ / انکلوژر | موٹر/سینسر کی توسیع |
اہم:
دونوں پراڈکٹس ایک دوسرے کو تبدیل کرنے کے بجائے تکمیلی ہیں اور ماڈیولر فن تعمیر کو سپورٹ کر سکتے ہیں جیسے:
موٹر / سینسر → PCM-HD-0168 → FT-M8-4 → اندرونی ہارنس / کنٹرولر
اصل کنکشن آرڈر اور پن آؤٹ کا تعین ٹارگٹ آلات کے ڈیزائن سے کیا جانا چاہیے۔
M8 4-پن انڈسٹریل کنیکٹر کیا ہے؟
M8 ایک کمپیکٹ سرکلر انڈسٹریل کنیکٹر سسٹم ہے جو بڑے پیمانے پر سینسر، ایکچویٹرز، I/O ماڈیولز، موٹرز اور کمپیکٹ آٹومیشن آلات کے لیے استعمال ہوتا ہے۔ اس کے انجینئرنگ فوائد میں چھوٹا سائز، تھریڈڈ ریٹینشن، ماڈیولر وائرنگ اور اعلی کثافت والی مشینری کے لیے موزوں ہونا شامل ہیں۔
تاہم:
M8=کنیکٹر سسٹم
نہیں:
M8=فکسڈ الیکٹریکل پروٹوکول
"M8 4-pin" بنیادی طور پر مکینیکل کنیکٹر فارمیٹ اور رابطے کی گنتی کی شناخت کرتا ہے۔ آیا ان رابطوں میں 24V پاور، سینسر سگنلز، موٹر فیزز، کمیونیکیشنز یا دیگر افعال کا انحصار آلات-مخصوص پن تفویض پر ہے۔
Senergy-Ai 4-Pin M8 کنکشن کیوں استعمال کرتا ہے؟
Senergy-Ai روایتی Senergy JST ورژنز سے مختلف کنکشن فن تعمیر کا استعمال کرتا ہے۔ PULSEROLLER پروڈکٹ کی معلومات Senergy-Ai موٹر کنٹرولر کنکشن کی شناخت کرتی ہے4 پن M8اور ConveyLinx-Ai2/Ai3 اور متعلقہ Ai کنٹرولرز سمیت ہم آہنگ کنٹرول آرکیٹیکچرز کی فہرست دیتا ہے۔
اس کا تکنیکی مواد صنعتی M8 کنیکٹر کے روٹنگ فوائد اور موٹر اور کنٹرولر کے درمیان M8 ایکسٹینشن کے استعمال کو بھی نمایاں کرتا ہے۔
لہذا توسیع کیبل ایک جسمانی کنیکٹوٹی فنکشن انجام دیتا ہے:
موٹر → M8 ایکسٹینشن → کنٹرولر
پروٹوکول کی تبدیلی کے بجائے۔
مشترکہ صنعتی رابطے کے چیلنجز
پروڈکٹ کی تفصیلات
م8 4-پن پینل فیڈ-کنیکٹر کے ذریعے
پریمیئر کیبل P/N: FT-M8-4

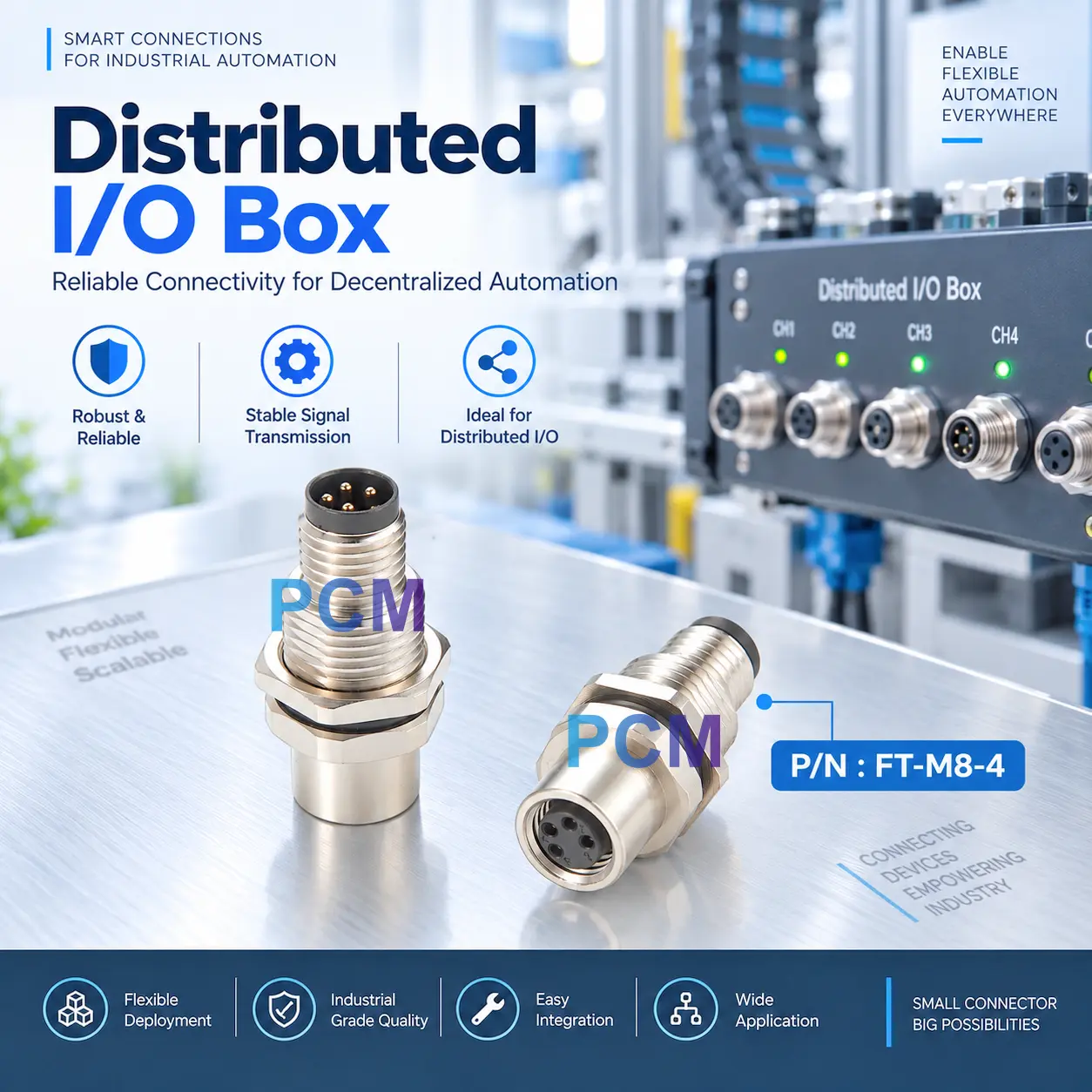

FT-M8-4 ایک ہے۔کنیکٹر کے ذریعے م8 4-مرد کو پن کریں-سے-فیمیل پینل فیڈ-صنعتی کابینہ، مشین پینلز اور آٹومیشن آلات کے لیے ڈیزائن کیا گیا ہے۔ اس کا 11mm پینل کٹ-آؤٹ اور رئیر-ماؤنٹ کنسٹرکشن اندرونی اور بیرونی M8 وائرنگ کے درمیان ایک فکسڈ پاس-فراہم کرتا ہے۔
دھاتی شیلڈ کنسٹرکشن مکینیکل استحکام اور ایک کنٹرولڈ شیلڈنگ پاتھ کو سپورٹ کرتی ہے جبکہ بیرونی موٹر یا سینسر کنکشن کو انسٹال اور سروس میں آسان بناتی ہے۔ FT-M8-4 غیر فعال ہے: یہ پن آؤٹ کو تبدیل نہیں کرتا ہے یا سینسر سگنلز کو موٹر کنٹرول سگنلز میں تبدیل نہیں کرتا ہے۔
M8 4-پن مرد-سے-خواتین کی توسیع کیبل
پریمیئر کیبل P/N: PCM-HD-0168

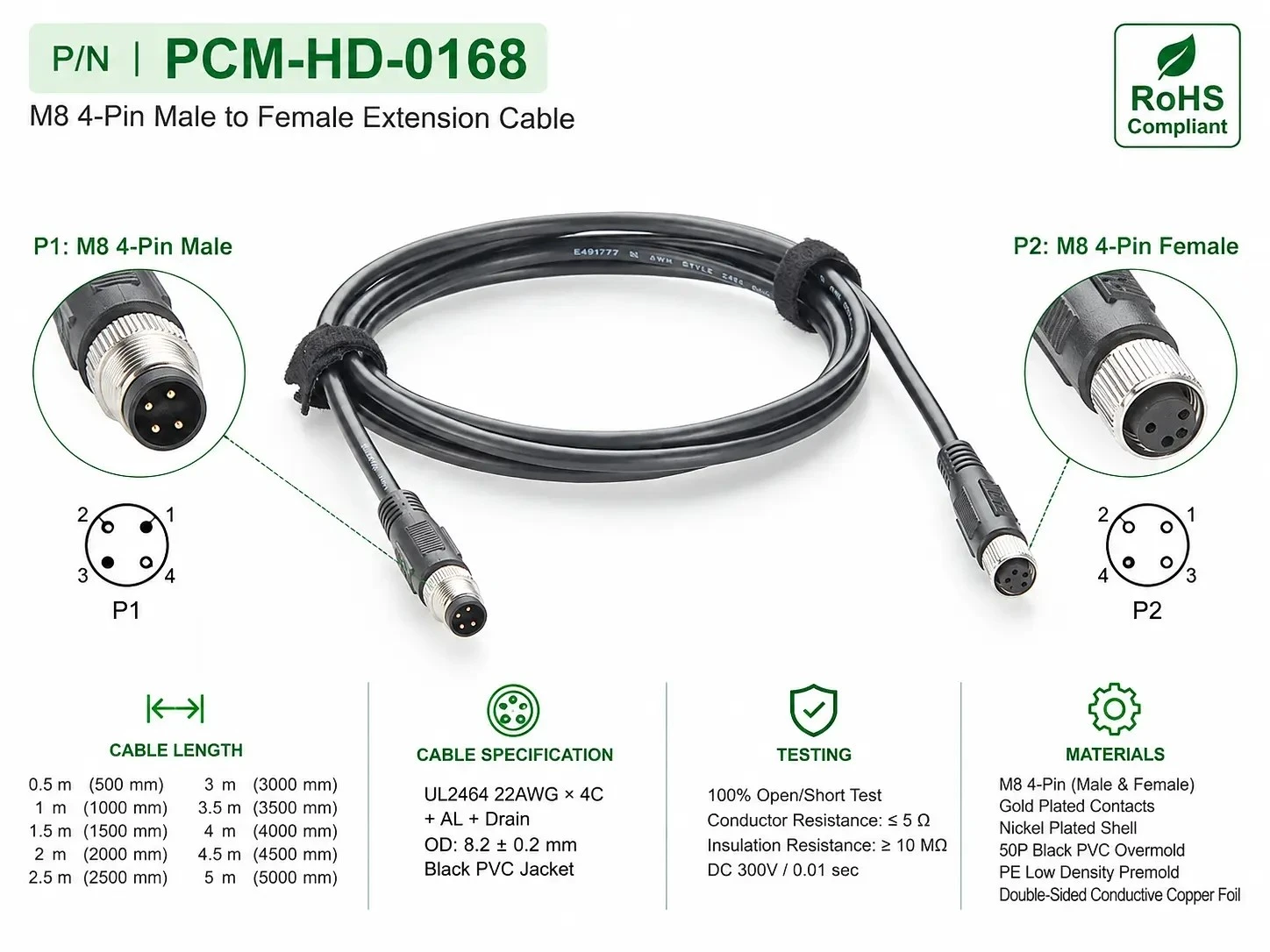

PCM-HD-0168 ایک ہے۔M8 4-پن A-کوڈ شدہ مرد-سے-خواتین سینسر/ایکٹیویٹر ایکسٹینشن کیبلIP67 پر مبنی کنکشن ڈیزائن کے ساتھ شیلڈ 22AWG چار-کور کیبل کا استعمال۔ 0.5m سے 3m تک لمبائی کے اختیارات مختلف مشین لے آؤٹ کو سپورٹ کرتے ہیں۔
ایک بار پن اسائنمنٹ، برقی ریٹنگز اور کنیکٹر کنفیگریشن کی تصدیق ہو جانے کے بعد، کیبل کو ہم آہنگ Senergy-Ai موٹر-کو-کنٹرولر کنکشن تک بڑھانے کے لیے استعمال کیا جا سکتا ہے اور M8 4-پن سینسرز، ایکچویٹرز، فیلڈ I/O اور آٹومیشن آلات کو بھی سپورٹ کر سکتا ہے۔
PULSEROLLER خاص طور پر Senergy-Ai کو صنعتی 4-پن M8 کنکشن کے استعمال کے طور پر بیان کرتا ہے اور موٹر ڈرائیو اور کنٹرولر کے درمیان معیاری فور وائر M8 ایکسٹینشن کے استعمال کو نوٹ کرتا ہے۔
مصنوعات کی نمائش
مطابقت
مطابقت کا بیان
دو M8 4-پن کنیکٹرز کا مکینیکل ملاپ خود بخود کسی Senergy-Ai موٹر، سینسر، ایکچیویٹر یا دیگر آٹومیشن ڈیوائس کے ساتھ برقی مطابقت قائم نہیں کرتا ہے۔ ہمیشہ تصدیق کریں۔کوڈنگ، کنیکٹر کی صنف، مکمل پن اسائنمنٹ، وولٹیج، کرنٹ، سگنل کی قسم، شیلڈنگ اور آلات کا عین مطابق ماڈل.
یہ خاص طور پر اہم ہے کیونکہ ConveyLinx-Ai موٹر اور سینسر کنکشن مختلف برقی تعریفیں استعمال کرتے ہیں۔ PULSEROLLER دستاویزی مواصلات اور موٹر مراحل U/W/V کے لیے موٹر-پورٹ کنڈکٹرز کی شناخت کرتی ہے، جب کہ سینسر پورٹس 24VDC، Aux I/O، GND اور سینسر سگنل کے افعال کا استعمال کرتے ہیں۔ لہذا، M8 4-پن موٹر کنکشن کو کبھی بھی M8 4-پن سینسر کنکشن کے ساتھ قابل تبادلہ خیال نہیں کیا جانا چاہئے کیونکہ کنیکٹر کی شکل ایک جیسی ہے۔
تکنیکی مطابقت کا نوٹس
PCM-HD-0168 اور FT-M8-4 بنیادی طور پر ہیںغیر فعال جسمانی باہمی روابط. وہ کنیکٹوٹی کے ذریعے کنڈکٹرز کو بڑھاتے ہیں یا پینل پاس فراہم کرتے ہیں-لیکن موٹر-کنٹرول لاجک، سینسر I/O یا کمیونیکیشن پروٹوکول کو تبدیل نہیں کرتے ہیں۔
PULSEROLLER اپنی Ai ٹیکنالوجی کو موٹر کے اندر ایک مائکرو پروسیسر کو شامل کرنے اور صنعتی 4-پن M8 کنکشن کے استعمال کے طور پر بیان کرتا ہے۔ اس کی دستاویزات میں ایک ہی کنڈکٹر پر لے جانے والے ہال-اثر سینسر ان پٹ سے وابستہ نبض کے ڈیٹا کی بھی وضاحت کی گئی ہے۔ نتیجتاً، Senergy-Ai سسٹم میں استعمال ہونے والی ایکسٹینشن کو صرف میکانکی طور پر ہم آہنگ M8 کنیکٹر فراہم کرنے کے بجائے مطلوبہ پن-ٹو پن میپنگ اور برقی تسلسل کو محفوظ رکھنا چاہیے۔
انتخاب کیسے کریں؟
موٹر بمقابلہ سینسر کنکشن کی شناخت کریں۔
پہلے اس بات کا تعین کریں کہ کنکشن Senergy-Ai موٹر یا سینسر کے لیے ہے۔ Identical M8 4-پن جیومیٹری کا مطلب ایک جیسی وائرنگ نہیں ہے۔ موٹر ایپلی کیشنز کے لیے مواصلات اور موٹر-فیز اسائنمنٹس، اور پاور، گراؤنڈ، I/O اور سینسر-سینسر ایپلی کیشنز کے لیے سگنل کی تعریفوں کی تصدیق کریں۔
ایکسٹینشن یا پینل فیڈ-کے ذریعے منتخب کریں۔
جب موٹر، سینسر اور کنٹرولر کے درمیان اضافی کیبل فاصلہ درکار ہو تو PCM{{0}HD-0168 کا انتخاب کریں۔ FT-M8-4 کا انتخاب کریں جب اندرونی M8 کنکشن کو کابینہ یا مشین پینل پر ایک فکسڈ بیرونی انٹرفیس کے طور پر پیش کیا جائے۔
کوڈنگ، جنس اور پن آؤٹ کی تصدیق کریں۔
آرڈر کرنے سے پہلے M8 کوڈنگ، چار-پن کنفیگریشن، مرد/خواتین کی واقفیت اور مکمل تار نقشہ کی تصدیق کریں۔ صرف "M8 4-pin" کی تفصیل سے مطابقت کا تعین نہ کریں، خاص طور پر جب Senergy-Ai موٹرز، سینسرز اور عمومی صنعتی I/O کے درمیان سوئچ کریں۔
لمبائی، ماحولیات اور تنصیب کی جانچ کریں۔
کنویئر کی چوڑائی، کنٹرولر لوکیشن اور روٹنگ کی ضروریات کے مطابق کیبل کی لمبائی کا انتخاب کریں، جبکہ داخلے کے تحفظ، EMI کی نمائش، موڑنے کی جگہ اور کیبل برقرار رکھنے پر غور کریں۔ پینل ایپلیکیشنز کو بھی FT-M8-4 کی تصدیق کرنی چاہیے۔11 ملی میٹر کٹ-آؤٹ، پینل کی موٹائی اور پیچھے-ماؤنٹ کلیئرنس.
حسب ضرورت صلاحیتیں
↕ M8 انٹرفیس اور صنفی تخصیص
م8 4-مرد/عورت کے مجموعے کو پن کریں، کوڈنگ، کینگ، دھاگے کی سمت بندی اور مکینیکل ڈائمینشنز کو عین آلات کے کنیکٹر کے مطابق اپنی مرضی کے مطابق بنایا جا سکتا ہے۔
□ پن اسائنمنٹ اور وائر میپ حسب ضرورت
پن 1–4 اسائنمنٹس کو موٹر، سینسر، ایکچویٹر یا I/O ایپلیکیشنز کے لیے ترتیب دیا جا سکتا ہے، جس میں OEM پروجیکٹس کے لیے دستیاب تار کے نقشے اور انجینئرنگ ڈرائنگ ہیں۔
◉ کیبل کی لمبائی اور 22AWG حسب ضرورت
معیاری 0.5m سے 3m کے اختیارات کے علاوہ، کنویئر کے طول و عرض، وولٹیج ڈراپ، لچک اور روٹنگ کی ضروریات کے مطابق اپنی مرضی کی لمبائی اور کنڈکٹر کی تعمیرات تیار کی جا سکتی ہیں۔
⚙ شیلڈنگ اور EMC حسب ضرورت
ورق، چوٹی، ڈرین وائر، کنیکٹر-شیل اور شیلڈ-ٹرمینیشن ڈھانچے کو موٹر-ڈرائیو اور صنعتی EMI ماحول کے لیے ڈھال لیا جا سکتا ہے۔
⌘ پینل-ماؤنٹ سٹرکچر حسب ضرورت
پینل کی موٹائی، بڑھتے ہوئے سمت، کٹ آؤٹ، ریئر کلیئرنس اور برقرار رکھنے کے ڈھانچے کو کنویئر کنٹرولرز، I/O بکس، روبوٹک کیبنٹ اور OEM مشین پینلز کے لیے اپنی مرضی کے مطابق بنایا جا سکتا ہے۔
◇ OEM/ODM صنعتی رابطے کی ترقی
مکمل OEM/ODM M8 کنیکٹیویٹی سلوشنز کنیکٹر ڈرائنگ، پن اسائنمنٹس، وولٹیج، کرنٹ، کیبل کی لمبائی، شیلڈنگ، آئی پی کی ضروریات اور انسٹالیشن کے حالات کے مطابق تیار کیے جا سکتے ہیں، جس میں تسلسل، موصلیت، رابطہ مزاحمت، شیلڈ تسلسل، وولٹیج-ڈراپ اور فعال توثیق دستیاب ہے۔
پروڈکٹ کے اکثر پوچھے گئے سوالات
کیا ایک ہی M8 کیبل ہمیشہ موٹرز اور سینسرز کے لیے استعمال کی جا سکتی ہے؟
خود بخود نہیں۔ ConveyLinx-Ai موٹر پورٹس مواصلات اور موٹر-فیز فنکشنز کو لے جاتے ہیں، جبکہ سینسر پورٹس 24VDC، Aux I/O، GND اور سینسر-سگنل اسائنمنٹس کا استعمال کرتے ہیں۔ ان کے تار کے نقشوں کی الگ سے تصدیق ہونی چاہیے۔
کیا M8 4-Pin ایک کمیونیکیشن پروٹوکول کی وضاحت کرتا ہے؟
نمبر M8 ایک کنیکٹر سسٹم کی وضاحت کرتا ہے، جبکہ "4-pin" رابطوں کی تعداد کی وضاحت کرتا ہے۔ رابطے موٹر، سینسر، پاور، I/O یا مواصلاتی سگنل لے سکتے ہیں۔
م8 4-پن ≠ فکسڈ پروٹوکول
مکینیکل مطابقت ≠ برقی مطابقت
کیا IP67 ہر انسٹالیشن میں گارنٹی ہے؟
نمبر IP67 کی کارکردگی کا انحصار ایک ہم آہنگ کنیکٹر کے ساتھ درست ملاپ، دھاگے کی مناسب مصروفیت، برقرار سگ ماہی اجزاء اور مناسب تنصیب کی شرائط پر ہے۔
کیا FT-M8-4 موٹر یا سینسر سگنلز کو تبدیل کرتا ہے؟
نمبر FT-M8-4 کنیکٹر کے ذریعے ایک غیر فعال فیڈ-ہے۔ یہ کنیکٹیویٹی کے ذریعے الیکٹریکل پاس فراہم کرتا ہے-اور پروٹوکول کنورژن، سگنل کنڈیشنگ یا موٹر-سے سینسر کنورژن انجام نہیں دیتا ہے۔
کیا طویل M8 ایکسٹینشن کیبلز کو حسب ضرورت بنایا جا سکتا ہے؟
جی ہاں معیاری 0.5–3m رینج سے باہر کی لمبائی کو تیار کیا جا سکتا ہے، لیکن کنڈکٹر مزاحمت، وولٹیج ڈراپ، EMI کی نمائش، روٹنگ اور آلات کی ضروریات کا دوبارہ جائزہ لیا جانا چاہیے۔
