IX B-Type to M12 X-کوڈڈ انڈسٹریل ایتھرنیٹ کیبل گائیڈ: PLC، روبوٹکس، ویژن اور ایج سسٹمز IIoT کے لیے CAT6A SFTP 10Gbps لنک

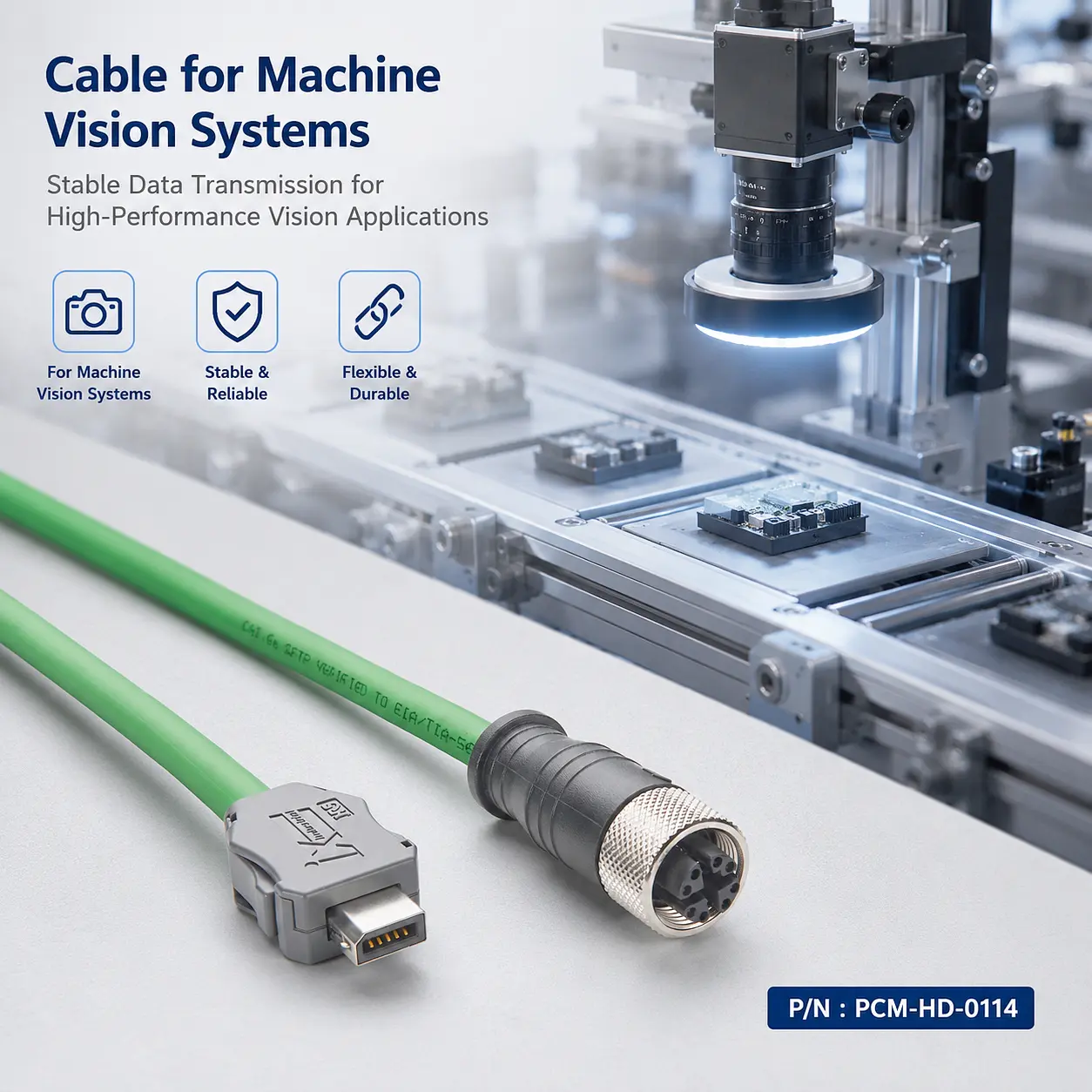

PCM-HD-0114 ایک 2m IX B-Type to M12 X-26AWG CAT6A SFTP کنسٹرکشن، ڈوئل شیلڈنگ اور ایک سبز TPU جیکٹ کا استعمال کرتے ہوئے کوڈڈ 8 پن فیمیل انڈسٹریل ایتھرنیٹ کیبل ہے۔ یہ صنعتی کنٹرولرز، کیمروں، روبوٹ، سوئچز اور ایج ڈیوائسز کے درمیان ہم آہنگ تیز رفتار روابط کے لیے ڈیزائن کیا گیا ہے۔
PCM-HD-0114 بمقابلہ معیاری CAT6A RJ45 کیبل ایک نظر میں
| موازنہ | PCM-HD-0114 | معیاری CATOA RJ45 کیبل |
|---|---|---|
| کنیکٹر اے | IX B-قسم | آر جے 45 |
| کنیکٹر بی | M12 X-کوڈ شدہ خاتون | آر جے 45 |
| کومپیکٹ انٹرفیس | IX حجم میں زیادہ کمپیکٹ ہے۔ | RJ45 بڑا |
| صنعتی آلات کا انضمام | اعلی | بصارت کا سامان |
IX B-Type to M12 X-کوڈڈ ایتھرنیٹ کیبل کیا ہے؟
XB قسم M12X کوڈڈ انڈسٹریل ایتھرنیٹ کیبل ایک ہمہ جہتی کیبل اسمبلی ہے جو دو مختلف صنعتی نیٹ ورک انٹرفیس کے درمیان کاپر ایتھرنیٹ کنکشن قائم کرتی ہے۔
PCM-HD-0114 کی نمائندگی اس طرح کی جا سکتی ہے:
صنعتی کنٹرولر / سوئچ → IX B-قسم → CAT6A SFTP فور-جوڑا → ایتھرنیٹ کیبل →M12 X-کوڈڈ 8 پن فیمیل→ کیمرہ / روبوٹ / صنعتی ڈیوائس۔
اس کا بنیادی کام نیٹ ورک پروٹوکول کو تبدیل کرنا نہیں ہے، بلکہ مخصوص پن میپنگ کے مطابق مختلف Ethemet سگنلز کے چار گروپوں کو دوسرے سرے پر منتقل کرنا ہے۔
IX صنعتی کیا ہے؟
IX انڈسٹریل صنعتی نیٹ ورک کے آلات کے لیے ایک چھوٹا ہائی-اسپیڈ کنیکٹر سسٹم ہے۔ روایتی RJ45 انٹرفیس کے مقابلے میں، اس کا ڈیزائن فلسفہ اس پر زیادہ توجہ مرکوز کرتا ہے:
سمال فارم فیکٹر + ہائی-کثافت کنکشن + انڈسٹریل مکینیکل ریٹینشن
لہذا یہ خاص طور پر موزوں ہے:
● چھوٹا PLC؛
● صنعتی کنٹرولرز؛
● مشین وژن کا سامان؛
● صنعتی سوئچ ماڈیول؛
● ایمبیڈڈ ڈیوائسز؛
آلات کے لیے پی سی بی کی بڑھتی ہوئی جگہ میں، IX انٹرفیس ڈیزائنرز کو نیٹ ورک انٹرفیس کے زیر قبضہ جگہ کو کم کرنے میں مدد کر سکتا ہے۔
عام صنعتی ایتھرنیٹ چیلنجز
مطابقت کا بیان
اگرچہ PCM-HD-0114 کے دونوں سروں پر صنعتی ایتھرنیٹ انٹرفیس ہیں، لیکن:
کنیکٹر جسمانی طور پر پلگ ہونے کا لازمی طور پر یہ مطلب نہیں ہے کہ نیٹ ورک عام طور پر بات چیت کر سکتا ہے۔
اکیلے مکینیکل ملاپ ایتھرنیٹ مواصلات کی ضمانت نہیں دیتا۔
IX کوڈنگ، M12 X-کوڈنگ، پن تفویض، تفریق-جوڑی کی نقشہ سازی، ایتھرنیٹ کی رفتار اور شیلڈنگ فن تعمیر سبھی مطابقت پذیر ہونے چاہئیں۔
تکنیکی مطابقت کا نوٹس:
-
PCM-HD-0114 aغیر فعال صنعتی ایتھرنیٹ کیبل اسمبلیIX اور M12 X-کوڈڈ انٹرفیس کے درمیان فزیکل سگنل کنیکٹیویٹی کے لیے۔ یہ کوئی پروٹوکول کنورژن، سگنل ایمپلیفیکیشن، روٹنگ، یا اسپیڈ اپ گریڈ فراہم نہیں کرتا ہے۔
اگرچہ CAT6A SFTP کیبل استعمال کی جاتی ہے، 10GbE کی کارکردگی اب بھی پن میپنگ، پیئر جیومیٹری، ٹرمینیشن، شیلڈ تسلسل، آلات PHY، اور کیبل کی لمبائی پر منحصر ہے۔ مکمل لنک کی توثیق کی سفارش کی جاتی ہے۔
مصنوعات کی نمائش
اسی طرح کی مصنوعات
M12X انکوڈر انڈسٹریل نیٹ ورک کیبل کے لیے IX B-قسم کا انتخاب کیسے کریں؟
میں IX اور M12 کنیکٹر کی مطابقت کی تصدیق کیسے کروں؟
پہلے کنیکٹر کے عین مطابق ماڈل، کوڈنگ اور دونوں طرف جنس کی تصدیق کریں۔ PCM-HD-0114 استعمال کرتا ہے۔IX40G-B-10S-CV B-Keyکنیکٹر اور ایکM12 X-کوڈڈ 8 پن والی خاتونکنیکٹر "IX صنعتی" یا "M12 8-پن" اکیلے مطابقت کی ضمانت نہیں دیتا ہے کیونکہ مختلف کوڈنگز اور جنس میکانکی طور پر نہیں مل سکتے ہیں۔
پن اسائنمنٹ اور ایتھرنیٹ کی رفتار کی تصدیق کیوں ہونی چاہیے؟
ہائی-اسپیڈ ایتھرنیٹ کو سادہ تسلسل سے زیادہ کی ضرورت ہوتی ہے۔ مکملIX-سے-M12 پن میپنگ اور چاروں تفریق والے جوڑےصحیح طریقے سے تفویض کیا جانا چاہئے. کے لیے10GBASE-T / 10Gbpsایپلی کیشنز، آلات کی بندرگاہ، کنیکٹر، CAT6A کیبل، لنک کی لمبائی اور چینل کی مکمل کارکردگی سبھی کو مطلوبہ تصریحات پر پورا اترنا چاہیے۔
شیلڈنگ، پی او ای اور الیکٹریکل کنفیگریشن کو کیسے چیک کیا جانا چاہیے؟
اس بات کی توثیق کریں کہ سے بچانے والا راستہکنیکٹر شیل اور چیسس/گراؤنڈ کے لیے کیبل شیلڈمناسب طریقے سے ڈیزائن کیا گیا ہے. اگر پاور اوور ایتھرنیٹ کی ضرورت ہو تو بھی تصدیق کریں۔PoE معیاری، جوڑی کی نقشہ سازی، کرنٹ، کنیکٹر کی درجہ بندی اور درجہ حرارت میں اضافہ. صرف CAT6A کی تعمیر خود بخود PoE مطابقت قائم نہیں کرتی ہے۔
میں یہ کیسے طے کروں کہ آیا کیبل حقیقی صنعتی ماحول میں فٹ بیٹھتی ہے؟
اصل تنصیب کے ماحول کا اندازہ کریں، بشمول تیل، کولنٹ، بیرونی نمائش، درجہ حرارت، مسلسل موڑنا، ڈریگ-چین کا استعمال اور واٹر پروفنگ کی ضروریات۔ ایک TPU جیکٹ خود بخود ہر تیل، فلیکس یا درجہ حرارت کی درجہ بندی کی ضمانت نہیں دیتا، اور اکیلے M12 کنیکٹر مکمل اسمبلی کی IP درجہ بندی کی وضاحت نہیں کرتا ہے۔ فراہم کردہ تفصیلات بیان کرتی ہیں۔5000 میٹنگ سائیکل سے زیادہ یا اس کے برابر، لیکن اعلی-ڈیوٹی ایپلی کیشنز کو الگ سے توثیق کیا جانا چاہئے۔
اپنی مرضی کے مطابق کیبل اسمبلی کے اختیارات
کسٹم کنیکٹر کے امتزاج، کیبل کی لمبائی، وائر گیجز، شیلڈنگ سٹرکچرز، پن اسائنمنٹس، لیبلز، پیکیجنگ اور انسٹالیشن کنفیگریشنز OEM اور پروجیکٹ کی ضروریات کے مطابق تیار کی جا سکتی ہیں۔
پروڈکٹ کے اکثر پوچھے گئے سوالات
IX B-کی کا کیا مطلب ہے؟
B-کلید ایتھرنیٹ پروٹوکول کے بجائے کنیکٹر کی مکینیکل کوڈنگ سے مراد ہے۔
ٹارگٹ آلات کو مماثل IX کوڈنگ کا استعمال کرنا چاہیے۔
M12 X-کوڈڈ کنیکٹر کیا ہے؟
M12 X-کوڈڈ کنیکٹرز 8-رابطے والے صنعتی سرکلر ڈیزائن کا استعمال کرتے ہیں جس کا مقصد تیز رفتار ایتھرنیٹ کنیکٹیویٹی ہے۔
SFTP شیلڈ کیبل کیا ہے؟
PCM-HD-0114 برقی طور پر شور والے صنعتی ماحول میں بہتر EMC کنٹرول کے لیے فوائل-پلس بریڈ شیلڈ CAT6A کیبل کی تعمیر کا استعمال کرتا ہے۔
اپنے پروجیکٹ کے لیے کیبل اسمبلی کی ضرورت ہے؟
ہمیں اپنا کنیکٹر پارٹ نمبر، ڈرائنگ، کیبل کی تفصیلات اور درخواست کی ضروریات بھیجیں۔ ہماری ٹیم حسب ضرورت کنیکٹر کے امتزاج اور کیبل اسمبلی کنفیگریشنز کو سپورٹ کر سکتی ہے۔
