RJ45 GigE وژن انڈسٹریل کیمرہ ڈیٹا کیبل: خصوصیات، ایپلی کیشنز اور سلیکشن گائیڈ
جانیں کہ PCM-S-0565 RJ45 GigE ویژن کیمرہ کیبل کس طرح CAT6A 10GbE صلاحیت، M2 افقی لاکنگ، 26AWG ہائی فلیکس کنسٹرکشن اور مشین ویژن، انڈسٹریل کیمروں، روبوٹکس اور آٹومیشن سسٹم کے لیے ڈوئل شیلڈنگ کو یکجا کرتی ہے۔
PCM-S-0565 ایک 2m/5m CAT6A GigE Vision انڈسٹریل کیمرہ کیبل ہے جس میں 26AWG ہائی-فلیکس PVC کیبل، فوائل اور بریڈ شیلڈنگ، ایک M2 افقی لاکنگ RJ45 مرد کنیکٹر اور ایک معیاری RJ45 کے لیے مربوط نظام کے لیے ایک معیاری RJ45 مشین ہے۔
فوری پروڈکٹ کا تعارف
PCM-S-0565 ایک CAT6A ہائی فلیکس انڈسٹریل ایتھرنیٹ کیمرہ کیبل ہے جس میں M2 افقی لاکنگ RJ45 کنیکٹر، ڈوئل شیلڈنگ اور 10GbE تک مطابقت پذیر مشین ویژن آلات کے لیے لنک کی صلاحیت موجود ہے۔
| پروڈکٹ کا نام | RJ45 GigE وژن انڈسٹریل کیمرہ ڈیٹا ٹرانسمیشن کیبل |
| پریمیئر کیبل P/N | PCM-S-0565 |
| کنیکٹر اے | M2 لاک کے ساتھ RJ45 8P8C مرد |
| کنیکٹر بی | RJ45 8P8C مرد |
| لمبائی | 2m/5m |
| کیبل کیٹیگری | CAT6A |
| گیج | 26AWG |
| کیبل او ڈی | 6.6 ملی میٹر |
| درخواست | GigE ویژن / مشین ویژن |
PCM-S-0565 بمقابلہ معیاری CAT6A RJ45 کیبل
| موازنہ کی اشیاء | PCM-S-0565 | معیاری CAT6A RJ45 کیبل |
|---|---|---|
| RJ45 8P8C | جی ہاں | جی ہاں |
| CAT6A | جی ہاں | مصنوعات دیکھیں |
| 10GbE تک | جی ہاں | مصنوعات دیکھیں |
| ہائی-فلیکس کیبل | جی ہاں | عام طور پر نہیں |
RJ45 GigE وژن انڈسٹریل کیمرہ کیبل کیا ہے؟
RJ45 GigE Vision انڈسٹریل کیمرہ ڈیٹا ٹرانسمیشن کیبل ایک قسم ہے جو صنعتی کیمروں کے لیے استعمال ہوتی ہے اور:
صنعتی پی سی / فریم گرابر / ایتھرنیٹ این آئی سی / ویژن کنٹرولر / صنعتی سوئچ
Iصنعتی نیٹ ورک بیم جو ایتھرنیٹ امیج ڈیٹا کو ایک دوسرے کے درمیان منتقل کرتے ہیں۔
PCM-S-0565 بذریعہ:RJ45 - CAT6A شیلڈ بٹی ہوئی جوڑی - RJ45ہائی-اسپیڈ ایتھرنیٹ فزیکل کنکشن قائم کریں۔
ایک سرے میں M2 افقی تالا لگا ہوا ڈھانچہ شامل ہوتا ہے، جس سے صنعتی کیمروں کے ساتھ ماؤنٹنگ ہولز کے ساتھ مکینیکل فکسشن ممکن ہوتا ہے۔
GigE ویژن کیا ہے؟
GigE وژن ایک ہے۔صنعتی مشین-وژن مواصلات کا معیارایتھرنیٹ انفراسٹرکچر پر مبنی، تصویری-ڈیٹا ٹرانسمیشن، ڈیوائس کی دریافت، اور صنعتی کیمروں اور وژن-پراسیسنگ سسٹم کے درمیان کیمرہ کنٹرول کو فعال کرنا۔
ایک عام فن تعمیر پر مشتمل ہے۔انڈسٹریل کیمرا → ایتھرنیٹ کیبل → این آئی سی / انڈسٹریل سوئچ → ویژن پی سی → امیج پروسیسنگ سافٹ ویئر.
کچھ ملکیتی کیمرہ انٹرفیس کے مقابلے میں، ایتھرنیٹ پر مبنی وژن سسٹمز معیاری نیٹ ورکنگ، طویل کیبلنگ کی صلاحیت، ایک بالغ ہارڈویئر ماحولیاتی نظام، اور مشین ویژن، خودکار معائنہ، روبوٹک وژن، اور صنعتی امیجنگ ایپلی کیشنز کے لیے لچکدار نیٹ ورک ٹوپولوجی پیش کرتے ہیں۔
کامن مشین ویژن کنیکٹیویٹی چیلنجز
بنیادی پروڈکٹ ویلیو
PCM-S-0565
PCM-S-0565 کی بنیادی پروڈکٹ ویلیو کا خلاصہ اس طرح کیا جا سکتا ہے:
◆ CAT6A ہائی-اسپیڈ مشین ویژن ٹرانسمیشن
PCM-S-0565 خصوصیات aCAT6A ہائی-اسپیڈ نیٹ ورک فن تعمیرGigE Vision صنعتی کیمروں اور مشین وژن سسٹمز کے لیے ڈیزائن کیا گیا ہے۔ یہ اعلی-ریزولوشن امیجز، مسلسل ویڈیو سٹریمز، اور کنٹرول ڈیٹا کے لیے ایک قابل اعتماد فزیکل ٹرانسمیشن فاؤنڈیشن فراہم کرتا ہے۔10GbE تک ایپلی کیشنزجب مکمل چینل اور منسلک آلات ہم آہنگ ہوں۔
◆ M2 لاکنگ RJ45 کنکشن
روایتی غیر-لاکنگ RJ45 کنیکٹرز کے مقابلے میں، PCM-S-0565 استعمال کرتا ہےM2 افقی تالا لگا RJ45 ڈھانچہمکینیکل کنکشن کے استحکام کو بہتر بنانے اور کمپن، حرکت، یا مسلسل آپریشن کی وجہ سے حادثاتی طور پر منقطع ہونے کو کم کرنے کے لیے۔ یہ مشین وژن، صنعتی کیمروں، روبوٹک وژن اور خودکار پیداواری آلات کے لیے موزوں ہے۔
◆ ہائی-فلیکس کیبل اور دوہری شیلڈنگ
دی26AWG ہائی-فلیکس کیبلہائی-اسپیڈ ٹرانسمیشن، لچک، اور آلات کی وائرنگ کی ضروریات کو متوازن کرتا ہے۔ کے ساتھ مل کرورق + لٹ شیلڈنگ، یہ موٹروں، سروو ڈرائیوز، اور دیگر صنعتی آلات سے برقی مقناطیسی مداخلت کو کم کرنے میں مدد کرتا ہے، جس سے برقی طور پر مطالبہ کرنے والے ماحول میں ہائی-اسپیڈ ڈفرینشل سگنلز کے لیے بہتر تحفظ فراہم ہوتا ہے۔
◆ لچکدار لمبائی اور وژن-سسٹم ڈیزائن
PCM-S-0565 میں دستیاب ہے۔2 میٹر اور 5 میٹر لمبائیصنعتی کیمروں، وژن کنٹرولرز، اور نیٹ ورک آلات کے درمیان تنصیب کے مختلف فاصلوں کے لیے۔ اس کے تقریبا6.6 ملی میٹر او ڈیشیلڈنگ، لچک، اور مکینیکل جہتوں کو متوازن کرتا ہے۔ کیبل کے لئے ڈیزائن کیا گیا ہےGigE وژن، صنعتی کیمرے، مشین وژن معائنہ، اور روبوٹک ویژن سسٹم.

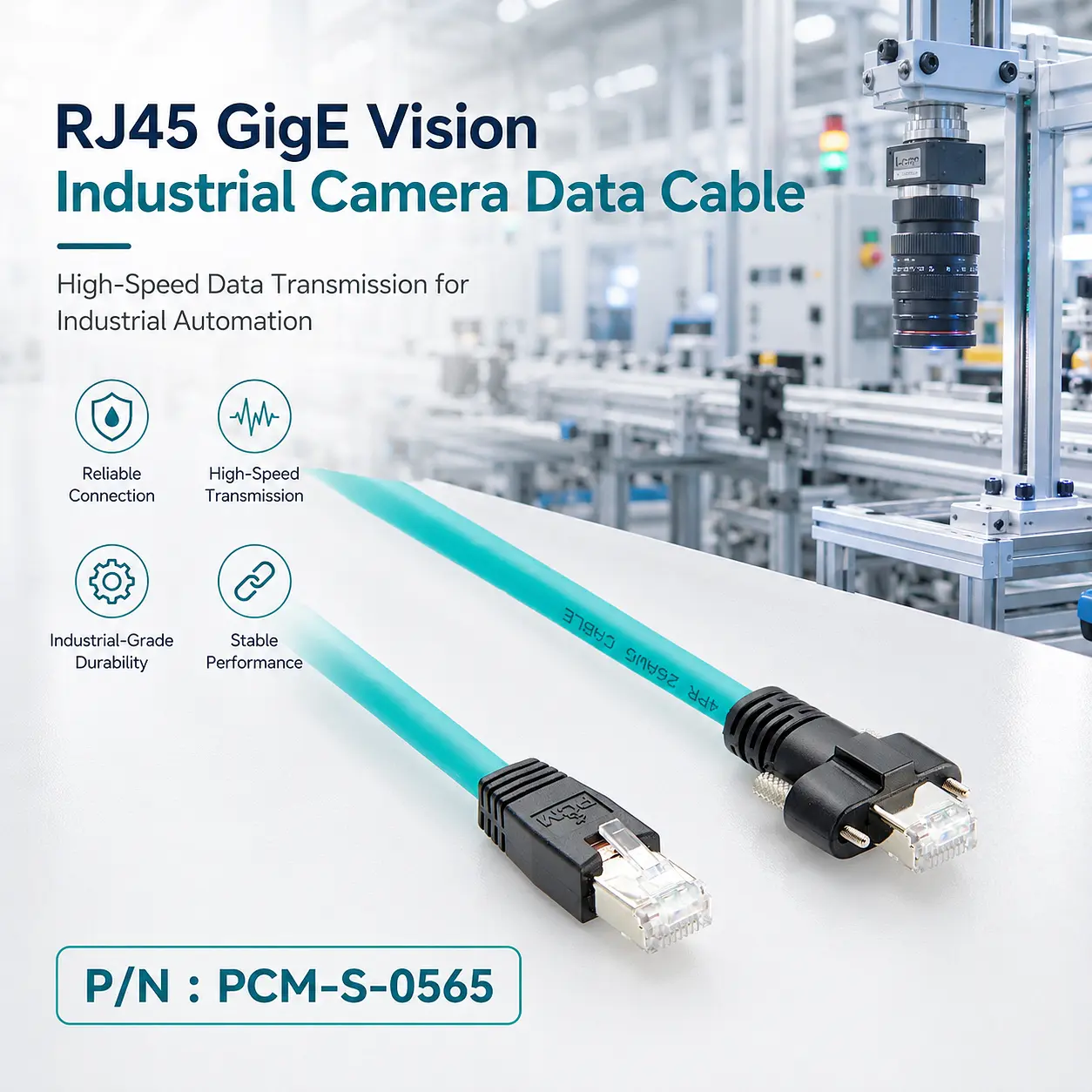

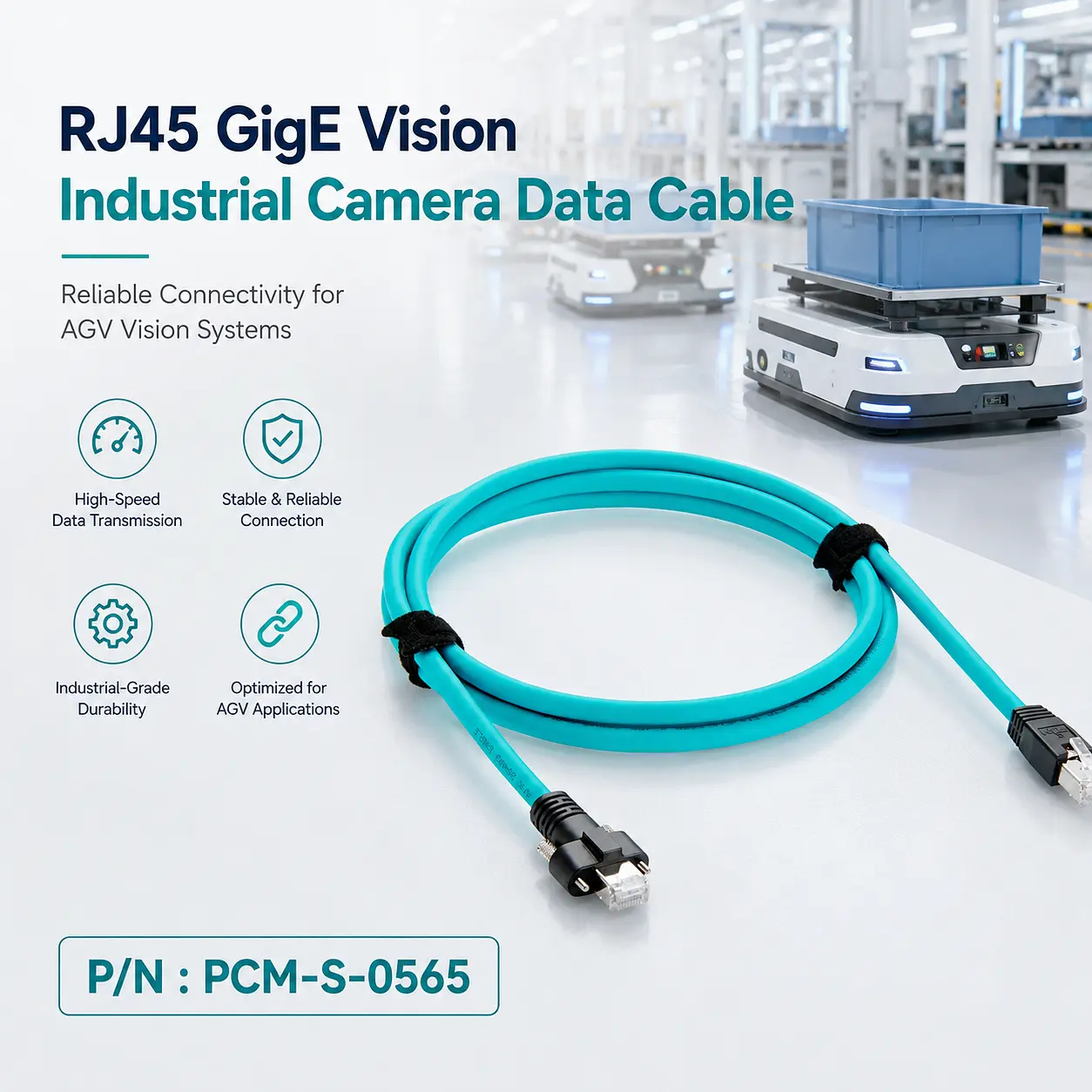

مصنوعات کی نمائش
اسی طرح کی مصنوعات
مطابقت کا بیان
مطابقت کی توثیق
PCM-S-0565 استعمال کرتا ہے۔RJ45 8P8C انٹرفیسکے حوالے سے ڈیزائن کردہ کنکشن ڈھانچے کے ساتھTeledyne FLIR ACC-01-2100مطابقت
تاہم، مکینیکل RJ45 اکیلے ملاپ ہر صنعتی کیمرے کے ساتھ مطابقت کی ضمانت نہیں دیتا۔ انتخاب سے پہلے کیمرہ ماڈل، M2 لاکنگ-ہول جیومیٹری، RJ45 واقفیت، پن تفویض، تفریق-جوڑی کی ترتیب، ایتھرنیٹ کی رفتار، اور کیمرہ پورٹ کی تفصیلات کی تصدیق کریں۔
تکنیکی مطابقت کا نوٹس
PCM-S-0565 استعمال کرتا ہے aہائی-فلیکس CAT6A کیبلتیز رفتار ایتھرنیٹ اور ممکنہ 10GbE ایپلیکیشنز کے لیے ایک فزیکل ٹرانسمیشن فاؤنڈیشن فراہم کرنا۔ نیٹ ورک کی اصل رفتار اب بھی کیمرہ PHY، NIC، سوئچ، کنیکٹر ختم کرنے، شیلڈنگ تسلسل، کیبل کی لمبائی، اور چینل کی مکمل کارکردگی پر منحصر ہے۔
روبوٹک، ڈریگ-چین، یا مسلسل-موشن ایپلی کیشنز کے لیے، کم از کم موڑ کا رداس، فلیکس سائیکل، حرکت کے حالات، اور تصدیق شدہ فلیکس-زندگی کی کارکردگی کی بھی تصدیق ہونی چاہیے۔
GigE وژن انڈسٹریل کیمرہ کیبل کا انتخاب کیسے کریں؟
میں کیمرے اور لاکنگ کی مطابقت کی تصدیق کیسے کروں؟
کیمرے کی ڈرائنگ کے خلاف RJ45 پورٹ، M2 سکرو پوزیشن، لاکنگ ڈائریکشن اور کنیکٹر کلیئرنس کی تصدیق کریں۔
میں 1GbE اور 10GbE کے درمیان کیسے انتخاب کروں؟
کیمرہ، این آئی سی اور نیٹ ورک آرکیٹیکچر کے مطابق کیبل بینڈوتھ کا انتخاب کریں۔ ایک اعلی درجے کی کیبل-کیمرہ انٹرفیس کو خود اپ گریڈ نہیں کر سکتی۔
فکسڈ یا ہائی-فلیکس کیبل؟
حرکت پذیر نظاموں کے لیے، صرف "ہائی{-فلیکس" کی اصطلاح پر انحصار کرنے کے بجائے موڑ کے رداس، سفر کی دوری، سرعت اور فلیکس-زندگی کا اندازہ کریں۔
شیلڈنگ کی تصدیق کیسے ہونی چاہیے؟
مؤثر EMC کارکردگی کے لیے کیبل سے RJ45 شیلڈ اور آلات کے چیسس تک شیلڈنگ کے تسلسل کی تصدیق کریں۔
حسب ضرورت صلاحیتیں
↕ کسٹم لاکنگ RJ45
لاکنگ جیومیٹری، سکرو پوزیشن اور کیمرہ-سائیڈ مکینیکل ریٹینشن کو حسب ضرورت بنایا جا سکتا ہے۔
□ حسب ضرورت کیبل کی لمبائی
کیبل کی لمبائی کیمرہ-سے-کنٹرولر فاصلے کے مطابق اپنی مرضی کے مطابق کی جا سکتی ہے۔
◉ کیبل زمرہ حسب ضرورت
ایتھرنیٹ بینڈوتھ کی ضروریات کے مطابق کیبل-کیٹیگری اور ہائی-اسپیڈ ڈھانچے کا انتخاب کیا جا سکتا ہے۔
⚙ لچکدار حسب ضرورت
لچکدار کو فکسڈ، بار بار چلنے والی-حرکت، روبوٹک یا ڈریگ-چین ایپلی کیشنز کے لیے اپنی مرضی کے مطابق بنایا جا سکتا ہے۔
⌘ جیکٹ مواد حسب ضرورت
پیویسی، TPU اور دیگر صنعتی جیکٹ مواد آپریٹنگ ماحول کے مطابق منتخب کیا جا سکتا ہے.
◇ OEM/ODM مشین وژن کیبل
OEM/ODM مشین-وژن ایتھرنیٹ کیبلز کو الیکٹریکل، ہائی-فریکوئنسی، شیلڈنگ اور ایپلیکیشن-مخصوص توثیق کے ساتھ تیار کیا جا سکتا ہے۔
نتیجہ:
PCM-S-0565 CAT6A ایتھرنیٹ کی کارکردگی، M2 افقی لاکنگ، ڈوئل شیلڈنگ اور ہائی-مشین ویژن ایپلی کیشنز کے لیے فلیکس کیبل کی تعمیر کو مربوط کرتا ہے۔
کیبل کا انتخاب صرف کنیکٹر کی ظاہری شکل کے بجائے عین کیمرے کے پورٹ، ایتھرنیٹ کی رفتار، لاکنگ جیومیٹری، موشن پروفائل اور مکمل سسٹم آرکیٹیکچر کے مطابق کیا جانا چاہیے۔
پروڈکٹ کے اکثر پوچھے گئے سوالات
کیا GigE وژن کا مطلب 10GbE ہے؟
نمبر GigE ویژن اور ایتھرنیٹ لنک کی رفتار ایک دوسرے سے متعلق ہیں لیکن ایک جیسے تصورات نہیں۔
M2 لاکنگ کیوں استعمال کریں؟
M2 لاکنگ حرکت پذیر یا وائبریشن-کا شکار نظاموں میں مکینیکل برقراری کو بہتر بناتا ہے۔
CAT6A کیوں استعمال کریں؟
CAT6A صنعتی ایتھرنیٹ امیجنگ ایپلی کیشنز کا مطالبہ کرنے کے لیے اعلی-بینڈوڈتھ فزیکل-پرت کی صلاحیت فراہم کرتا ہے۔
دوہری شیلڈنگ کیا کرتی ہے؟
ورق اور چوٹی کی حفاظت برقی مقناطیسی مداخلت کو کم کرنے میں مدد کرتی ہے۔
کیا دوسری لمبائی اپنی مرضی کے مطابق کی جا سکتی ہے؟
جی ہاں کیبل کی لمبائی کو تبدیل کرنے کے بعد تیز رفتار کی توثیق کی سفارش کی جاتی ہے۔
میں کیمرے کی مطابقت کی تصدیق کیسے کروں؟
مطابقت کی تصدیق کے لیے عین مطابق کیمرے کا ماڈل، پورٹ ڈرائنگ، لاکنگ جیومیٹری، ایتھرنیٹ کی رفتار، کیبل کی لمبائی اور حرکت کے تقاضے فراہم کریں۔
