M12 Y-کوڈڈ 8-پن ٹرمنیٹر: خصوصیات، ایپلی کیشنز اور سلیکشن گائیڈ
جانیں کہ کس طرح PCM-HD-0156 M12 Y-کوڈڈ 8-پن ٹرمینیٹر ایک 120Ω ڈیٹا ریزسٹر، 1kΩ پاور لوڈ، IP67 سیلنگ، ایپوکسی پوٹنگ اور TPU اوور مولڈنگ کو ہم آہنگ صنعتی ڈیٹا اور پاور سسٹم کے لیے مربوط کرتا ہے۔

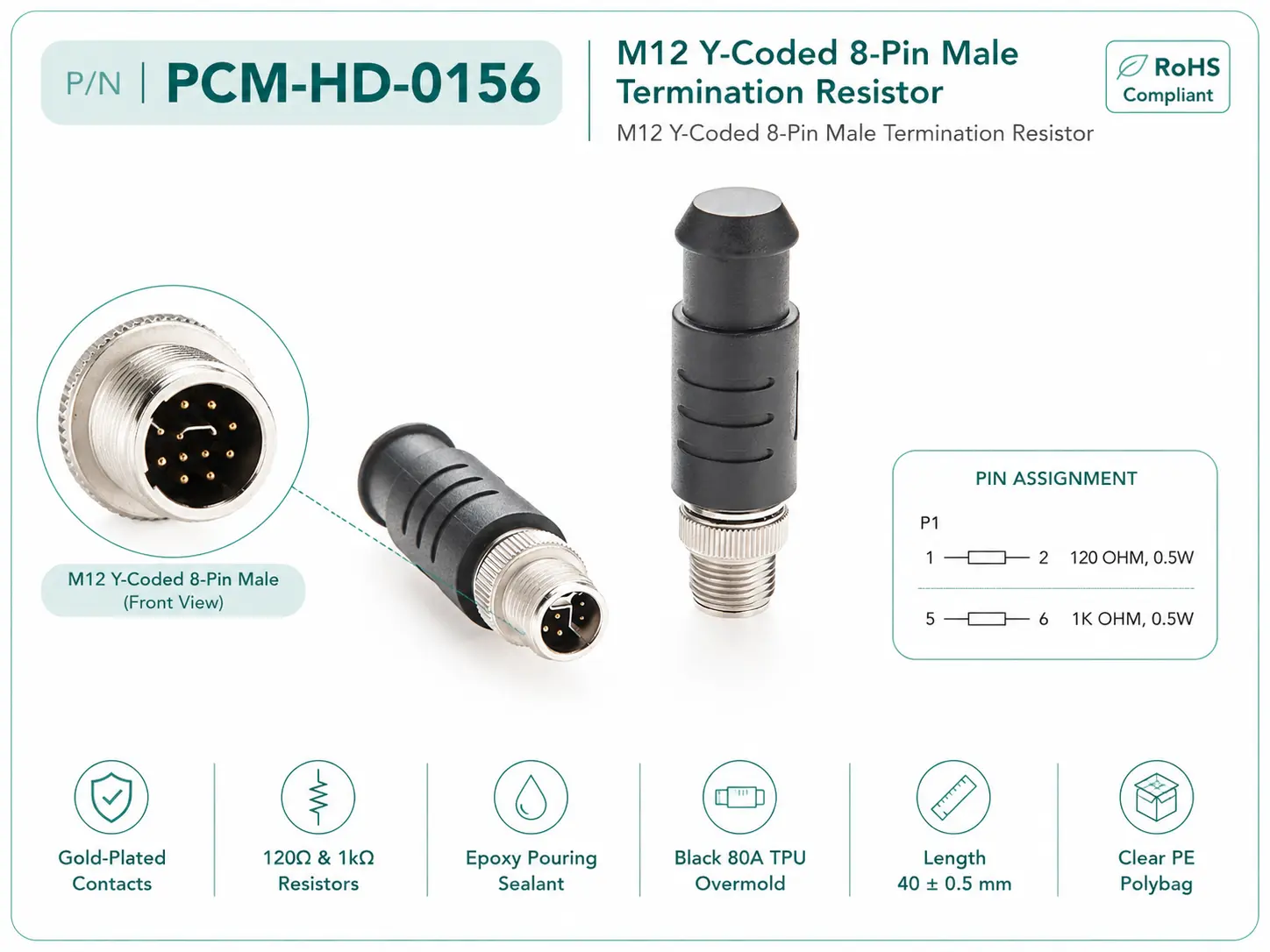

PCM-HD-0156 ایک M12 Y-کوڈڈ 8-پن میل ٹرمینیشن ڈیوائس ہے جو پنز 1–2 میں 120Ω/0.5W ڈیٹا ریزسٹر اور ایک 1kΩ/0.5W پاور-سائیڈ لوڈ کے پار ہے۔ اس میں IP67 تحفظ، ایپوکسی پوٹنگ، گولڈ-پلیٹڈ کانٹیکٹس اور ہم آہنگ صنعتی ہائبرڈ ڈیٹا اور پاور سسٹمز کے لیے 80A بلیک ٹی پی یو اوور مولڈ شامل ہیں۔
فوری پروڈکٹ کا تعارف
PCM-HD-0156 ایک M12 Y-کوڈڈ 8-پن میل کنیکٹر کو ایک کمپیکٹ سیل بند ٹرمینیشن اسمبلی کے اندر وقف شدہ ڈیٹا- اور پاور سائیڈ ریزسٹر نیٹ ورکس کے ساتھ جوڑتا ہے۔
| پروڈکٹ کا نام | M12 Y-کوڈ ٹرمینل ریزسٹر |
| پریمیئر کیبل P/N | PCM-HD-0156 |
| کنیکٹر | M12 Y-کوڈ شدہ 8Pin مرد |
| کنیکٹر سٹینڈرڈ | IEC61076-2-113 |
| تحفظ کی درجہ بندی | IP67 |
| آپریٹنگ درجہ حرارت | -40 ڈگری ~+85 ڈگری |
| پاور سپورٹ | 60V AC/DC تک، 6A |
| ڈیٹا کیبل زمرہ | Cat5e-متعلقہ ایپلیکیشن |
| برائے نام ڈیٹا کی شرح | 100 ایم بی پی ایس ایپلی کیشن |
PCM-HD-0156 بمقابلہ سنگل 120Ω ٹرمینل ڈیوائس
| موازنہ | PCM-HD-0117 پینل ماؤنٹ | IX سے RJ45 مردانہ کیبل |
|---|---|---|
| کنیکٹر | M12 Y-کوڈ شدہ 8Pin | مصنوعات دیکھیں |
| ڈیٹا ریزسٹر | 120Ω | 120Ω |
| پاور ریزسٹر | 1kΩ | کوئی نہیں۔ |
| ہائبرڈ انٹرفیس کے لیے موزوں ہے۔ | جی ہاں | محدود |
M12 Y-کوڈڈ ٹرمینیٹر کیا ہے؟
ایک M12 Y-کوڈڈ ٹرمینیٹر ہے aغیر فعال ٹرمینیشن/لوڈ ڈیوائس جو پہلے سے طے شدہ ریزسٹر نیٹ ورکس کو براہ راست M12 Y-کوڈڈ کنیکٹر کے اندر مربوط کرتی ہے.
روایتی M12 کنیکٹر یا اڈاپٹر کے ذریعے سیدھے-کے برعکس، یہ صرف ایک فراہم نہیں کرتاپن-سے-کنکشن پن کریں۔. اس کے بجائے، مخصوص مزاحمتی اقدار مطلوبہ برقی ڈیزائن کے مطابق نامزد پنوں کے درمیان منسلک ہیں۔
PCM-HD-0156 دو آزاد ریزسٹر سرکٹس کو مربوط کرتا ہے:
پن 1 ↔ پن 2: 120Ω / 0.5W
پن 5 ↔ پن 6: 1kΩ / 0.5W
120Ω سرکٹ ٹرمینیشن فراہم کر سکتا ہے جہاں مخصوص ڈیفرینشل کمیونیکیشن سسٹم کو اس مزاحمت کی ضرورت ہوتی ہے، جبکہ 1kΩ سرکٹ ایک الگ مزاحمتی بوجھ کا فنکشن فراہم کرتا ہے۔ ان مربوط ریزسٹر نیٹ ورکس کے ساتھ، PCM-HD-0156 کو زیادہ درست طریقے سے اس طرح بیان کیا گیا ہے:
ہائبرڈ ڈیٹا + پاور ٹرمینیشن / لوڈ ڈیوائسکنیکٹر کے ذریعے معیاری M12 پاس-کی بجائے۔
PCM-HD-0156 →M12 Y-کوڈڈ کنیکٹر کیا ہے؟
M12 Y-کوڈڈ ہے aہائبرڈ سرکلر کنیکٹر انٹرفیسصنعتی آٹومیشن کے لیے ڈیزائن کیا گیا ہے، مخصوص مکینیکل کلید کا استعمال کرتے ہوئے انضمام کے دوران غلط فہمی کو روکنے کے لیےڈیٹا اور پاور کنکشنایک انٹرفیس کے اندر۔
PCM-HD-0156 استعمال کرتا ہے۔M12 Y-کوڈ شدہ 8Pin مردکنیکٹر، لہذا درست مطابقت کو یقینی بنانے کے لیے M12 سائز، Y-کوڈنگ، 8-پن کنفیگریشن، اور مردانہ جنس کی تصدیق ہونی چاہیے۔
مشترکہ صنعتی چیلنجز
ریزسٹرس کو کنیکٹر میں ضم کرنے سے فیلڈ وائرنگ اور ریزسٹر انسٹالیشن کی خرابیاں کم ہوجاتی ہیں۔
تکنیکی علم
ڈیٹا اور پاور کو یکجا کیوں کریں؟
روایتی صنعتی سازوسامان کو اکثر علیحدہ کی ضرورت ہوتی ہے۔ڈیٹا اور پاور کیبلز, کنیکٹرز، کیبلز اور انکلوژر اوپننگز کی تعداد میں اضافہ جبکہ انسٹالیشن کی زیادہ جگہ استعمال کرتے ہوئے اور اسمبلی، وائرنگ اور دیکھ بھال میں پیچیدگی کا اضافہ کرنا۔
ایک ہائبرڈ ڈیٹا + پاور انٹرفیس مربوط ہوتا ہے۔مواصلات اور طاقتایک سنگل کنیکٹر میں، الگ الگ انٹرفیس اور کیبل اسمبلیوں کو کم کرتے ہوئے زیادہ کمپیکٹ اور منظم نظام کے فن تعمیر کو فعال کرتے ہوئے یہ نقطہ نظر خاص طور پر جگہ کے لیے موزوں ہے
120Ω یونیورسل ایتھرنیٹ ٹرمینیشن کیوں نہیں ہے؟
ایک 120Ω ریزسٹر عام طور پر فزیکل بس کے لیے استعمال ہوتا ہے-ڈیفرینشل نیٹ ورکس جیسے کہ CAN اور RS-485 میں، جس سے یہ قیاس ہو سکتا ہے کہ یہ ایک عالمگیر نیٹ ورک ٹرمینیٹر ہے۔ ایتھرنیٹ ایک مختلف فزیکل لیئر آرکیٹیکچر کا استعمال کرتا ہے، جہاں سگنل ملاپ میں عام طور پر شامل ہوتا ہےپی ایچ وائی، میگنیٹکس، ڈیفرینشل ٹرانسمیشن لائنز، اور انٹرنل ٹرمینیشن نیٹ ورکس.
لہذا، PCM-HD-0156 میں 120Ω ریزسٹر کو صرف ہدف کے آلات کے مطابق استعمال کیا جانا چاہیے۔پن اسائنمنٹ، سرکٹ ڈیزائن، اور ختم کرنے کی مخصوص ضروریاتایک عالمگیر 100Mbps ایتھرنیٹ ٹرمینیٹر کے طور پر بیان کرنے کے بجائے۔

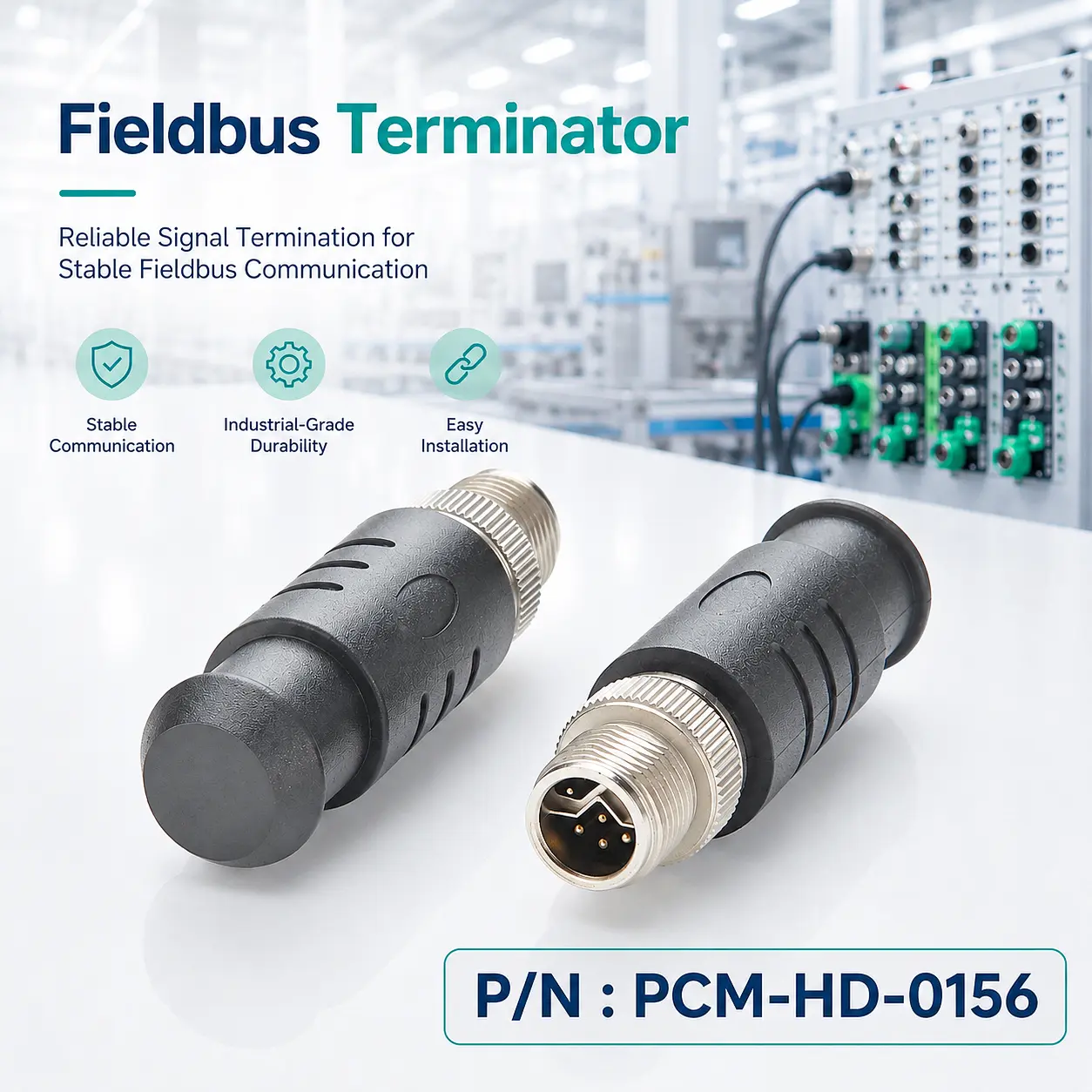

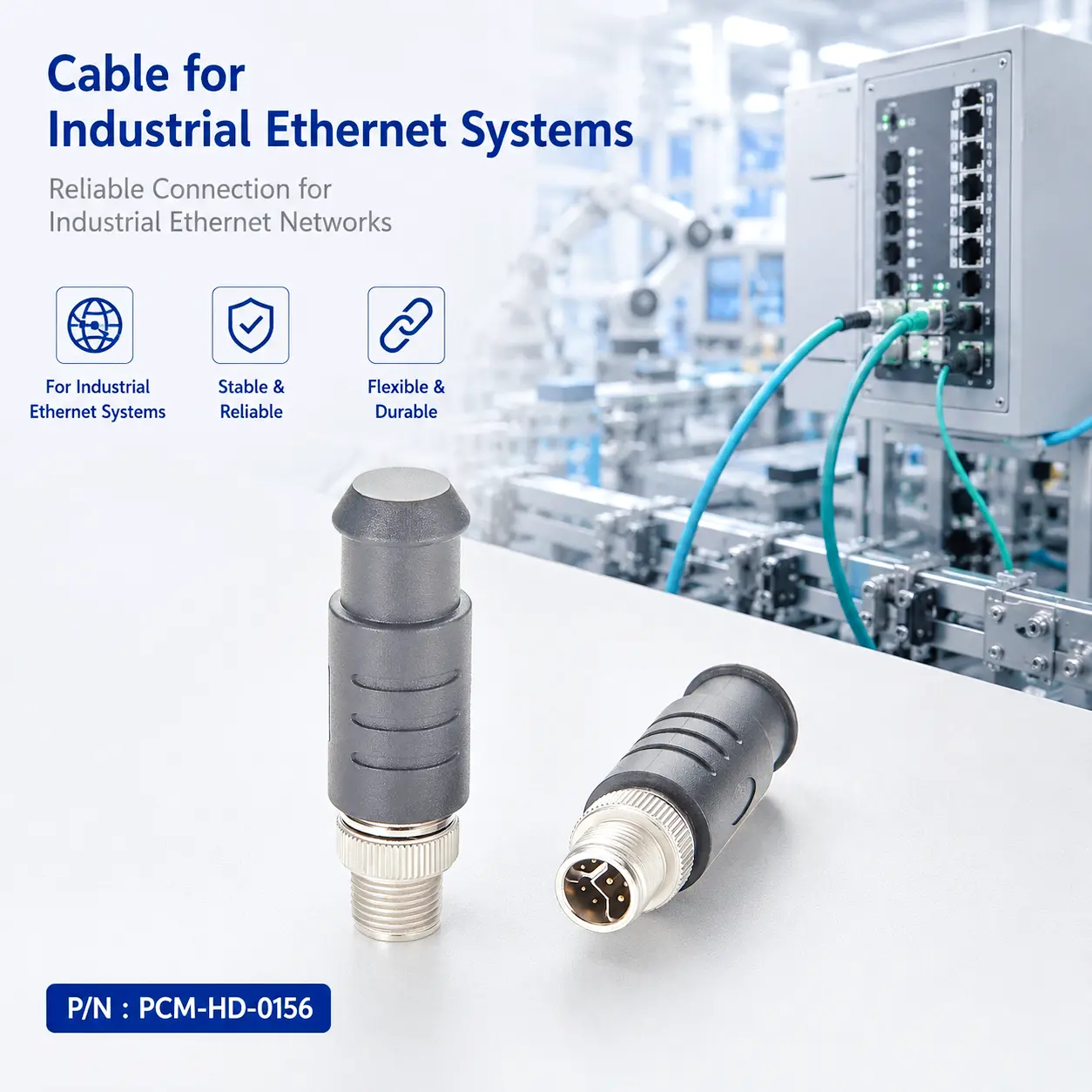

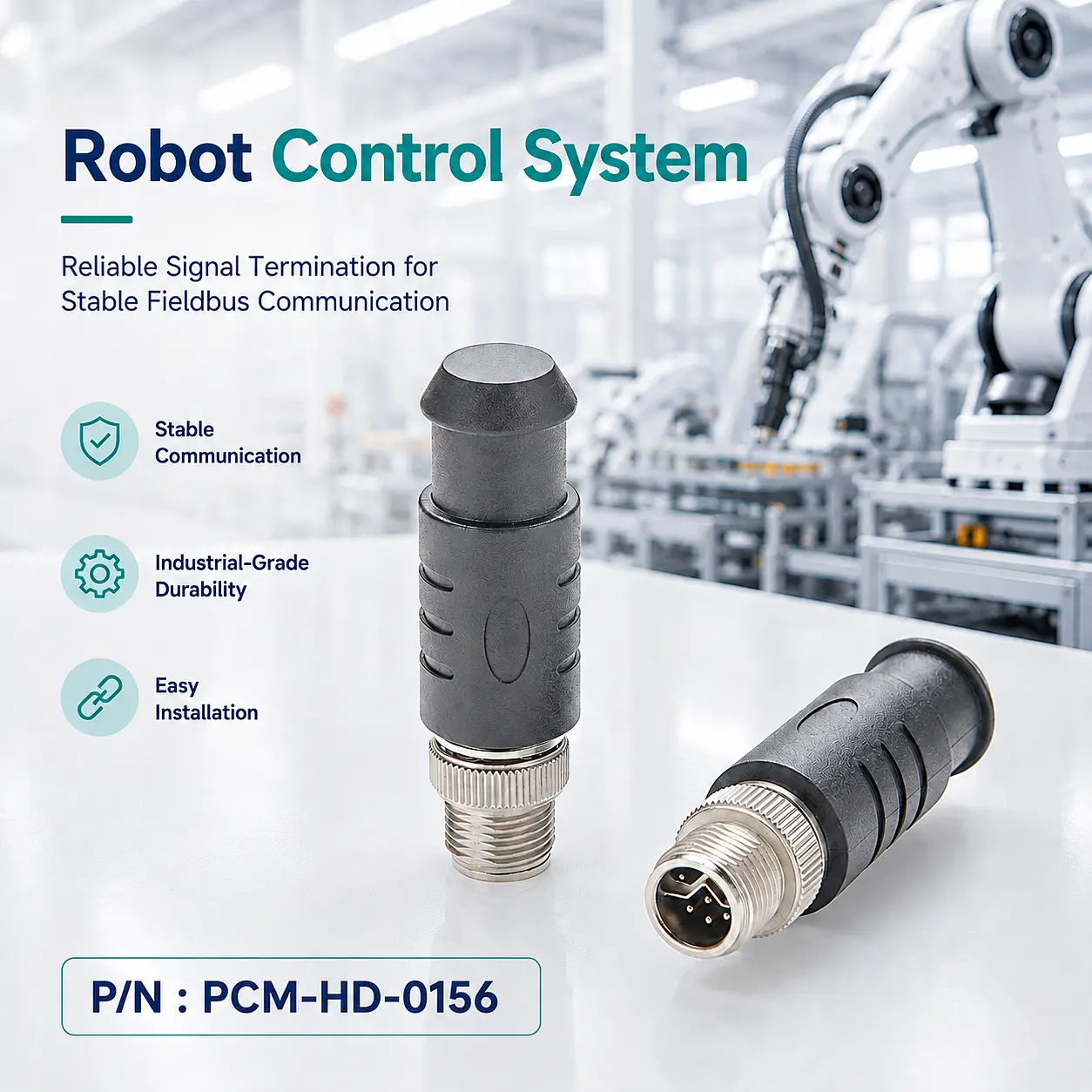

مصنوعات کی نمائش

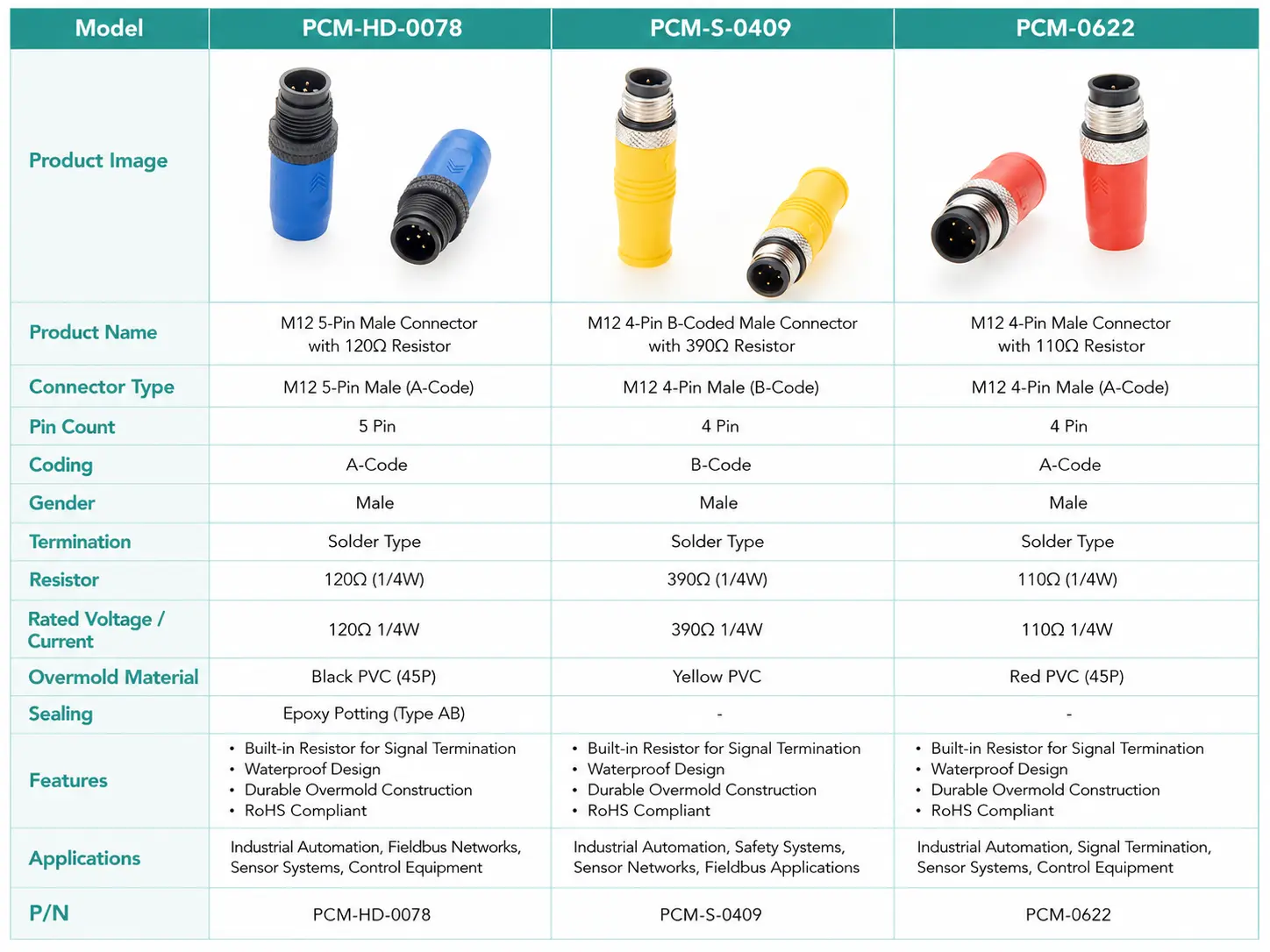

اسی طرح کی مصنوعات
مطابقت کا بیان
مطابقت کی توثیق
کی مکینیکل ملنM12 Y-کوڈ شدہ 8Pinکنیکٹر PCM-HD-0156 کے ساتھ برقی مطابقت کی ضمانت نہیں دیتا ہے۔ انتخاب کرنے سے پہلے، کنیکٹر کوڈنگ، جنس، پن اسائنمنٹ، 120Ω اور 1kΩ ریزسٹر پوزیشنز، آپریٹنگ وولٹیج، ریزسٹر پاور ریٹنگ، قابل قبول لوڈ، سسٹم ٹوپولوجی، اور آلات بنانے والے کے ذریعہ بیان کردہ ختم کرنے کے طریقہ کی تصدیق کریں۔
کنیکٹر مطابقت ≠ الیکٹریکل ٹرمینیشن مطابقت۔درست آپریشن کے لیے ٹارگٹ ڈیوائس کو وہی پن ڈیفینیشن، ریزسٹر کنفیگریشن، اور ٹرمینیشن آرکیٹیکچر PCM{{0}HD-0156 کے طور پر استعمال کرنے کی ضرورت ہوتی ہے۔
تکنیکی مطابقت کا نوٹس
-
PCM-HD-0156 ایک ہے۔غیر فعال رزسٹر ختم کرنے والا آلہجو اپنے پہلے سے متعین اندرونی ریزسٹر نیٹ ورک کے ذریعے نامزد ٹرمینیشن یا لوڈ فنکشن فراہم کرتا ہے۔ یہ کوئی پروٹوکول کنورژن، سگنل ایمپلیفیکیشن، سوئچنگ، روٹنگ، وولٹیج کی تبدیلی، یا موجودہ ریگولیشن نہیں کرتا ہے۔
اہم بات،120Ω ڈیٹا ریزسٹر ≠ یونیورسل ایتھرنیٹ ٹرمنیٹر. ایتھرنیٹ اپنا PHY، مقناطیسی، اور ٹرمینیشن فن تعمیر استعمال کرتا ہے، لہذا PCM-HD-0156 کو صرف اس وقت استعمال کیا جانا چاہیے جب آلات بنانے والا واضح طور پر اس کی وضاحت کرے۔پن اسائنمنٹ اور 120Ω ختم کرنے کی ترتیب.
M12 Y-کوڈڈ ٹرمینل ریزسٹرس کو کیسے منتخب کریں؟
میں کنیکٹر اور پن کی مطابقت کی تصدیق کیسے کروں؟
M12 Y-کوڈڈ 8-پن مردانہ انٹرفیس کی تصدیق کریں اور تصدیق کریں کہ پن 1–2 اور پن 5–6 مطلوبہ ڈیٹا اور پاور فنکشنز سے مطابقت رکھتے ہیں۔
میں مزاحمتی اقدار کی تصدیق کیسے کروں؟
ریزسٹر کی قدروں کی تصدیق نیٹ ورک کے نام سے اندازہ لگانے کے بجائے آلات کی اسکیمیٹک یا مینوفیکچرر کے ختم ہونے کی تفصیلات سے ہونی چاہیے۔
وولٹیج، کرنٹ اور ریزسٹر پاور کو کیسے چیک کیا جانا چاہیے؟
کنیکٹر کی درجہ بندی اور ریزسٹر پاور کی کھپت کا الگ سے جائزہ لیا جانا چاہیے۔ ہر ریزسٹر برانچ میں اصل وولٹیج سے ریزسٹر پاور کا حساب لگائیں۔
میں ماحولیاتی موافقت کی تصدیق کیسے کروں؟
آئی پی 67 کی درجہ بندی، آپریٹنگ درجہ حرارت، برتن کی تعمیر اور اصل تنصیب کے ماحول کے خلاف ملن کے حالات کو چیک کریں۔
حسب ضرورت صلاحیتیں
↕ حسب ضرورت M12 انٹرفیس
مختلف M12 کوڈنگز، جنس، پن کاؤنٹ اور مکینیکل کنفیگریشنز تیار کی جا سکتی ہیں۔
□ اپنی مرضی کے مطابق ڈیٹا ختم کرنے کی مزاحمت
ڈیٹا-سائیڈ ریزسٹر ویلیوز اور پاور ریٹنگز کو ٹارگٹ فزیکل لیئر کے مطابق اپنی مرضی کے مطابق بنایا جا سکتا ہے۔
◉ حسب ضرورت پاور-سائیڈ ریزسٹنس
پاور-سائیڈ ریزسٹر کی قدروں کو آلات کے بوجھ، پتہ لگانے یا حالت-تعریف کی ضروریات کے لیے اپنی مرضی کے مطابق بنایا جا سکتا ہے۔
⚙ اپنی مرضی کے مطابق پن اسائنمنٹ
ریزسٹر-سے-پن اسائنمنٹس کو کسٹمر کی اسکیمیٹکس کے مطابق اپنی مرضی کے مطابق بنایا جا سکتا ہے۔
⌘ برانڈنگ اور لیبلنگ
OEM لوگو، لیبلز، پارٹ نمبرز اور پیکیجنگ کو اپنی مرضی کے مطابق بنایا جا سکتا ہے۔
◇ OEM/ODM ٹرمنیٹر ڈویلپمنٹ
کسٹم ٹرمینیٹر کنیکٹر ڈرائنگ، پن میپس، ریزسٹر ویلیوز، پاور ریٹنگز اور ماحولیاتی ضروریات سے تیار کیے جا سکتے ہیں۔
نتیجہ:
PCM-HD-0156 ایک M12 Y-کوڈڈ 8-پن انٹرفیس، ایک 120Ω ڈیٹا سائیڈ ریزسٹر، ایک 1kΩ پاور سائیڈ ریزسٹر اور صنعتی ماحولیاتی تحفظ کو ایک کمپیکٹ ٹرمینیشن ڈیوائس میں مربوط کرتا ہے۔
اس کا استعمال حقیقی آلات کی منصوبہ بندی، پن اسائنمنٹ اور ختم کرنے کی ضروریات پر مبنی ہونا چاہیے۔ 120Ω ریزسٹر کو کبھی بھی ایتھرنیٹ، PROFINET، EtherCAT یا دیگر صنعتی نیٹ ورکس کے ساتھ عالمی طور پر ہم آہنگ نہیں سمجھا جانا چاہئے۔
پروڈکٹ کے اکثر پوچھے گئے سوالات
کیا یہ CAN ٹرمنیٹر ہے؟
ضروری نہیں۔ اکیلے 120Ω ریزسٹر CAN کی مطابقت کو ثابت نہیں کرتا ہے۔ کنیکٹر پن آؤٹ اور سسٹم کے تقاضوں کا مماثل ہونا ضروری ہے۔
کیا Cat5e کا مطلب ہے کہ 120Ω ٹرمینیٹر درکار ہے؟
نمبر Cat5e کیبل کی درجہ بندی ایک عالمگیر 120Ω بیرونی ختم کرنے کی ضرورت کو قائم نہیں کرتی ہے۔
گولڈ-پلیٹڈ رابطوں کا کیا فائدہ ہے؟
گولڈ چڑھانا طویل-رابطے کے استحکام اور سنکنرن کے خلاف مزاحمت کو بہتر بناتا ہے۔
کیا دیگر M12 کوڈنگز تیار کی جا سکتی ہیں؟
جی ہاں دیگر M12 کوڈنگ کنفیگریشنز کو مناسب برقی ری ڈیزائن کے ساتھ تیار کیا جا سکتا ہے۔
میں مطابقت کی تصدیق کیسے کروں؟
انتخاب سے پہلے آلات کا ماڈل، کنیکٹر نمبر، پن اسائنمنٹ، اسکیمیٹک، ریزسٹر ویلیوز، وولٹیج، کرنٹ اور ختم کرنے کی ضروریات فراہم کریں۔
کنیکٹر کے اندر ریزسٹرس کو کیوں ضم کریں؟
انٹیگریٹڈ ریزسٹرس تنصیب کو آسان بناتے ہوئے فیلڈ وائرنگ، الگ الگ اجزاء اور بے نقاب کنکشن کو کم کرتے ہیں۔
