مائیکرو-فٹ 3.0 8-پن پاور اور سگنل ایکسٹینشن کیبل: خصوصیات، ایپلیکیشنز اور سلیکشن گائیڈ
PCM-0879 UL2464 20AWG×8C کیبل کے ساتھ Molex 43025-0800 اور 43020-0801 کنیکٹرز کا استعمال کرتے ہوئے ایک 2m مائکرو-Fit 3.0 8-pin زنانہ-سے مرد کی توسیع کیبل ہے۔ اس کی 1:1 وائرنگ صنعتی طاقت اور عام سگنل کی توسیع کو سپورٹ کرتی ہے۔
اس مضمون کا احاطہ کیا ہے؟
فوری پروڈکٹ کا تعارف
PCM-0879 ایک Molex 43025-0800 آٹھ-Circuit Micro-Fit 3.0 receptaclehousing کا استعمال کرتا ہے جس کے ایک سرے پر 43030-0001 خواتین کے ٹرمینلز ہیں اور ایک Molex 43020-0801 hocrougit-8-80008000000000000000000000000000 میٹر تک کے ساتھ مائیکرو پلنگ دوسری طرف 43031-0001 مردانہ ٹرمینلز۔
| پروڈکٹ کا نام | Molex مائیکرو-Fit 3.0 8-Pin Male-to-Male Power and Signal Cable Assembly |
| پریمیئر کیبل P/N | PCM-0879 |
| کیبل کی لمبائی | 2000 + 30 ملی میٹر |
| کیبل کی قسم | یو ایل 2464 |
| وائر گیج | 20AWG x 8 کنڈکٹرز |
| بیرونی قطر | 6.5 ملی میٹر |
43030-0001 بمقابلہ 43031-0001
| موازنہ | 43030-0001 | 43031-0001 |
|---|---|---|
| ٹرمینل کی قسم | خواتین Crimp ٹرمینل | مردانہ کرمپ ٹرمینل |
| رابطہ کریں۔ | خاتون | مرد |
| وائر گیج | 20,22,24AWG | 20,22,24AWG |
| زیادہ سے زیادہ موصلیت OD | 1.85 ملی میٹر | 1.85 ملی میٹر |
مائیکرو-فٹ 3.0 ایکسٹینشن کیبل کیا ہے؟
ایک مائیکرو-فٹ 3.0 ایکسٹینشن کیبل آلات کے درمیان فاصلہ بڑھانے کے لیے، عام طور پر ایک پلگ-سے-رسپٹیکل کنفیگریشن کے ساتھ ایک مطابقت پذیر کنکشن سیکشن کا اضافہ کرتی ہے۔
PCM-0879 اصل کنیکٹر کے فن تعمیر کو محفوظ رکھتے ہوئے کیبل کی ناکافی لمبائی، آلات کی نقل مکانی یا انٹر-ماڈیول روٹنگ کو کنٹرول کیبنٹ کے اندر حل کر سکتا ہے۔ توسیع کنیکٹر کے معیار کو تبدیل نہیں کرتی ہے اور نہ ہی وولٹیج یا کمیونیکیشن پروٹوکول کی تبدیلی فراہم کرتی ہے۔ انضمام سے پہلے، دونوں سروں پر میٹنگ پارٹ نمبرز، پولرائزیشن، پن آؤٹ، وائر گیج اور الیکٹریکل ریٹنگز کی تصدیق کریں۔
انجینئرز کو اضافی کیبل کی لمبائی کے نتیجے میں وولٹیج کی کمی، درجہ حرارت میں اضافے اور سگنل کی سالمیت کا بھی جائزہ لینا چاہیے۔
کیوں ایک مرد-سے-عورت فن تعمیر توسیع کے لیے موزوں ہے؟
مرد-سے-عورت کا فن تعمیر موجودہ کنکشن کو بڑھانے کے لیے موزوں ہے کیونکہ ایک سرا اصل کیبل یا آلات کے انٹرفیس کے ساتھ ملتا ہے، جب کہ مخالف سرا زیادہ فاصلے پر متعلقہ میٹنگ انٹرفیس فراہم کرتا ہے۔
خواتین-سے-خواتین اسمبلیوں کے برعکس، جو عام طور پر دو ہم آہنگ مرد انٹرفیس کو جوڑتی ہیں، ایک مرد-سے-خواتین کی توسیع روٹنگ کی لچک کو بڑھاتے ہوئے اصل کنیکٹر کے فن تعمیر کو محفوظ رکھ سکتی ہے۔ PCM-0879 کنٹرول کیبنٹ، روبوٹکس اور ٹیسٹ آلات میں انٹر ماڈیول کنکشن کے لیے موزوں ہے۔
تاہم، وولٹیج میں کمی، درجہ حرارت میں اضافہ اور توسیع کے بعد سگنل کی سالمیت کے ساتھ، دونوں کنیکٹر جنس، میٹنگ پارٹ نمبرز، پن آؤٹ اور برقی ریٹنگز کی تصدیق ہونی چاہیے۔
درد کے پوائنٹس
جب PCB، کنٹرولر، پاور-سپلائی یا I/O ماڈیول کی پوزیشنیں تبدیل ہوتی ہیں، تو ہو سکتا ہے کہ اصل ہارنس کافی لمبا نہ ہو۔
PCM-0879 ایک ہم آہنگ مائیکرو-فٹ انٹرفیس اور سیدھے وائرنگ فن تعمیر کو محفوظ رکھتے ہوئے روٹنگ کی دوری میں 2m کا اضافہ کرتا ہے۔
عارضی سولڈر جوائنٹ یا ڈھیلے تار کے ٹکڑے اضافی کنکشن پوائنٹس متعارف کرواتے ہیں اور وائرنگ، موصلیت اور دیکھ بھال کی پیچیدگی میں اضافہ کرتے ہیں۔
پہلے سے اسمبل شدہ مائیکرو-فٹ ایکسٹینشن کیبل مینوفیکچرنگ کے دوران کرمپنگ، پن میپنگ اور سٹرین ریلیف کو معیاری بناتی ہے۔
آٹھ کنڈکٹرز کو دستی طور پر بڑھانا پن-میپنگ کا اہم خطرہ پیدا کرتا ہے۔
پہلے سے طے شدہ 1:1 کیبل آرکیٹیکچر مینوفیکچرنگ معائنہ کو آسان بناتا ہے اور وائرنگ کی خرابیوں کو کم کرتا ہے۔
ایک توسیعی کیبل مزاحمت، وولٹیج ڈراپ، سگنل-پاتھ کی لمبائی اور EMI کی نمائش کو بڑھاتی ہے۔
20AWG کنڈکٹرز مزاحمت کو محدود کرنے میں مدد کرتے ہیں، لیکن مکمل چینل کا ابھی بھی مطلوبہ نظام میں جائزہ لیا جانا چاہیے۔
پروڈکٹ کی تفصیلات
PCM-0879
مائیکرو-فٹ 3.0 8-سرکٹ پاور اور سگنل ایکسٹینشن کیبل

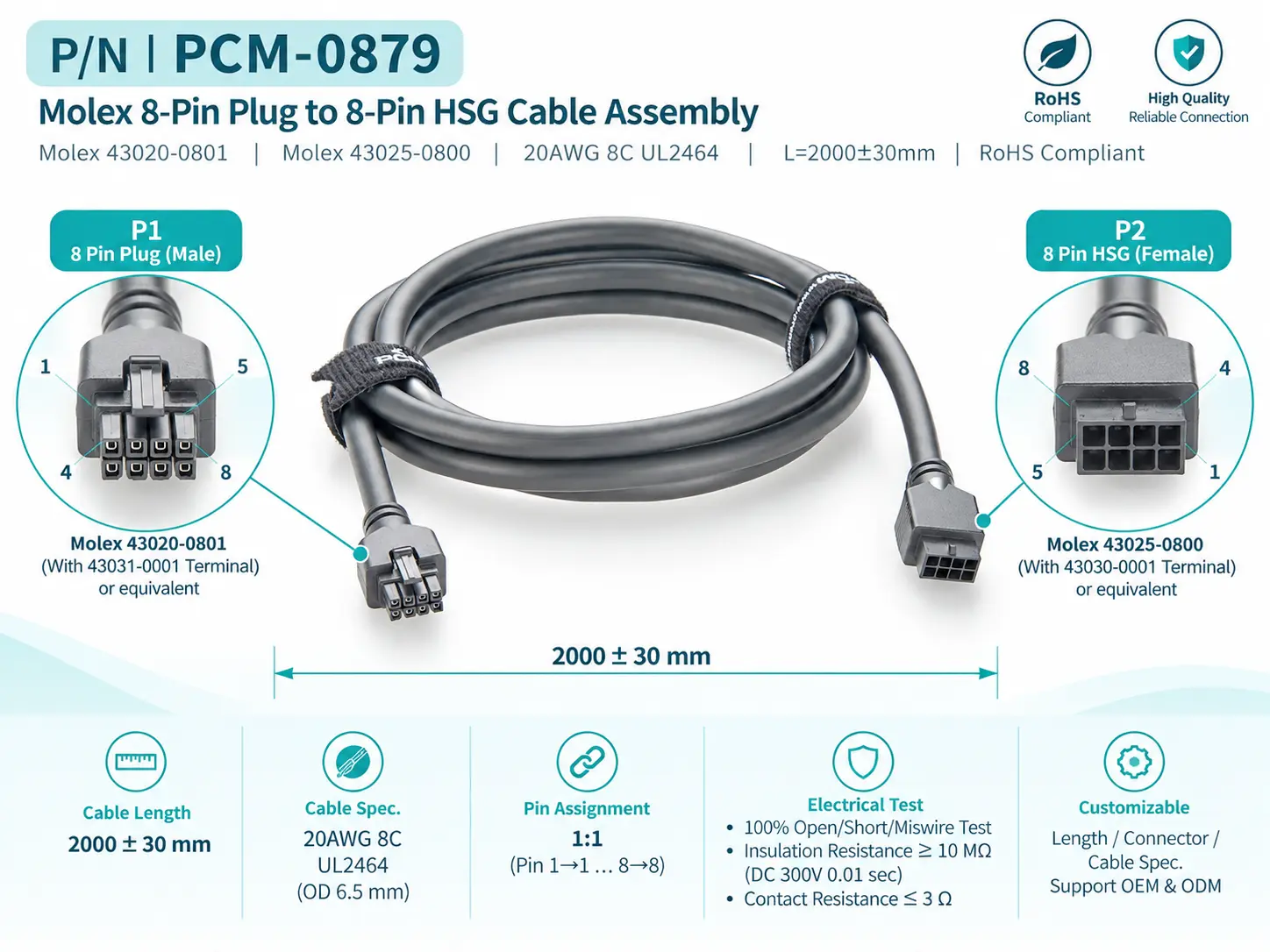

PCM-0879 میں ایک Molex Micro-Fit 3.0 male-to-female configure کی خصوصیات ہے۔ P1 43025-0800 آٹھ سرکٹ ریسپٹیکل ہاؤسنگ کو 43030-0001 خواتین ٹرمینلز کے ساتھ جوڑتا ہے، جبکہ P2 43020-0801 پلگ ہاؤسنگ کو 43031-0001 مرد ٹرمینلز کے ساتھ استعمال کرتا ہے۔
LDPE اندرونی مولڈنگ اور سیاہ PVC 45P اوور مولڈنگ دونوں کیبل کے اخراج کو تقویت دیتے ہیں۔ اسمبلی UL2464 20AWG×8C سیاہ PVC کیبل کا استعمال کرتی ہے جس کا 6.5mm بیرونی قطر اور 2000±30mm لمبائی ہے، صنعتی آلات میں سپورٹنگ پاور اور سگنل ایکسٹینشن۔
کیوں ایک مرد-سے-عورت فن تعمیر توسیع کے لیے موزوں ہے؟
Aمرد-سے-عورت کا فن تعمیر اصل ملاپ کے رشتے کو برقرار رکھتے ہوئے ایک موجودہ کنکشن کو بڑھاتا ہے۔ ایک سرہ موجودہ کیبل یا آلات کے انٹرفیس سے جڑتا ہے، جب کہ مخالف سرہ زیادہ فاصلے پر متعلقہ انٹرفیس فراہم کرتا ہے، جس سے کنکشن کا راستہ جاری رہتا ہے۔
خواتین-سے-خواتین اسمبلیوں کے مقابلے میں، جو عام طور پر دو ہم آہنگ مرد انٹرفیس کو جوڑتی ہیں، یہ ترتیب خاص طور پر اس وقت مفید ہوتی ہے جب اصل کیبل بہت چھوٹی ہو، آلات کو دوسری جگہ منتقل کیا جاتا ہو یا کنٹرول-کیبنٹ ماڈیولز کے درمیان روٹنگ کی ضرورت ہو۔
PCM-0879 ایک مائیکرو-Fit 3.0 مرد-سے خواتین کے ڈیزائن کا استعمال کرتا ہے۔ توسیع سے پہلے، میٹنگ پارٹ نمبرز، پولرائزیشن، پن آؤٹ اور الیکٹریکل ریٹنگز کی تصدیق کریں، اور وولٹیج ڈراپ، درجہ حرارت میں اضافہ اور سگنل کی سالمیت کا جائزہ لیں۔
مصنوعات کی نمائش
اسی طرح کی مصنوعات
مطابقت کا بیان
مطابقت کی توثیق
PCM-0879 ایک مائیکرو-Fit 3.0 مرد-سے خواتین کی ترتیب کا استعمال کرتا ہے: 43030-0001 خواتین کے ٹرمینلز کے ساتھ 43025-0800 ریسپٹیکل ہاؤسنگ، اور 43020-0801 ٹرمینلز کے ساتھ 43020-0801 پلگ ان ہو
انضمام سے پہلے میٹنگ پارٹ نمبرز، پولرائزیشن، لاکنگ جیومیٹری، وائر گیج اور الیکٹریکل ریٹنگز کی تصدیق کریں۔ وائرنگ کے ذریعے آٹھ-سرکٹ سیدھا-صرف متعلقہ پن کا تسلسل قائم کرتا ہے۔ پاور، گراؤنڈ اور سگنل اسائنمنٹس کو آلات کی وائرنگ ڈایاگرام پر عمل کرنا چاہیے۔
تکنیکی مطابقت کا نوٹس
PCM-0879 ایک غیر فعال توسیعی کیبل ہے اور یہ پروٹوکول، وولٹیج یا سگنل کی تبدیلی فراہم نہیں کرتی ہے۔ 2m کیبل کو شامل کرنے کے لیے سرکٹ مزاحمت، وولٹیج میں کمی، درجہ حرارت میں اضافہ اور سگنل کی سالمیت کی تجدید کی ضرورت ہوتی ہے، خاص طور پر جب متعدد رابطے بیک وقت کرنٹ لے جاتے ہیں۔
تیار شدہ اسمبلی 300VAC اور 3.5A فی رابطہ پر بیان کی گئی ہے۔ انفرادی ٹرمینل کی 7A درجہ بندی براہ راست لاگو نہیں ہونی چاہیے۔ UL2464 کیبل کی شناخت مکمل اوور مولڈ اسمبلی کے لیے آزاد UL فہرست سرٹیفیکیشن قائم نہیں کرتی ہے۔
صحیح پروڈکٹ کا انتخاب کیسے کریں؟
کنیکٹر کی جنس اور صحیح حصہ نمبروں کی تصدیق کریں۔
کنیکٹر کی جنس سب سے اہم ایکسٹینشن-کیبل کے انتخاب کے معیار میں سے ایک ہے۔
PCM-0879 ایک طرف 43025-0800 رسیپٹیکل اور دوسری طرف 43020-0801 پلگ استعمال کرتا ہے۔
موجودہ سازوسامان اور کیبل انٹرفیس کو صرف "Micro-Fit 8-pin" کی تفصیل پر بھروسہ کرنے کے بجائے ان قطعی پارٹ نمبروں سے تصدیق کرنی چاہیے۔
پن اسائنمنٹ اور 1:1 ایکسٹینشن میپنگ کی تصدیق کریں۔
ایکسٹینشن اصل برقی تعلق کو صرف اسی وقت محفوظ رکھتی ہے جب سسٹم پن آؤٹ PCM-0879 سیدھے ذریعے میپنگ سے میل کھاتا ہے۔
ایک مکمل پن 1-ٹو-پن 8 وائر ٹیبل کو دستاویزی شکل دی جانی چاہئے، خاص طور پر جب پاور، گراؤنڈ اور کنٹرول سرکٹس ایک ہی کنیکٹر کا اشتراک کرتے ہیں۔
کل لمبائی، کرنٹ اور وولٹیج ڈراپ کے مطابق منتخب کریں۔
انتخاب میں اصل کیبل کی مشترکہ لمبائی کے علاوہ 2m ایکسٹینشن پر غور کرنا چاہیے۔
کم-وولٹیج زیادہ-موجودہ سسٹمز کو DC مزاحمت، وولٹیج میں کمی اور کنکشن کے پورے راستے میں درجہ حرارت میں اضافے کے لیے چیک کیا جانا چاہیے۔
ماحولیات کے لیے کیبل کی تعمیر کا انتخاب کریں۔
معیاری PCM-0879 عام فکسڈ آلات کی وائرنگ کے لیے UL2464 PVC کیبل استعمال کرتا ہے۔
مسلسل-فلیکس روبوٹکس، ڈریگ چینز، تیل کی نمائش، بیرونی استعمال، زیادہ درجہ حرارت یا شدید کمپن کے لیے الگ سے تصدیق شدہ کیبل اور مکینیکل تعمیرات کی ضرورت ہوتی ہے۔
حسب ضرورت صلاحیتیں
↕ مائیکرو-فٹ انٹرفیس اور سرکٹ-کاؤنٹ حسب ضرورت
مختلف مائیکرو-فٹ 3.0 ہاؤسنگز، سرکٹ کاؤنٹ اور پلگ/رسپٹیکل کے امتزاج کو ہدف کے سامان کے مطابق تیار کیا جا سکتا ہے۔ مطابقت کی توثیق کے لیے صحیح ہاؤسنگ اور ٹرمینل پارٹ نمبرز استعمال کیے جائیں۔
□ کیبل کی لمبائی حسب ضرورت
اپنی مرضی کے مطابق توسیع کی لمبائی سازوسامان کے لے آؤٹ کے مطابق تیار کی جا سکتی ہے، جبکہ طویل ورژن کے لیے وولٹیج ڈراپ، مزاحمت، سگنل کی سالمیت اور مکینیکل روٹنگ کی تجدید کی ضرورت ہوتی ہے۔
◉ وائر گیج اور کیبل حسب ضرورت
تاروں کے مختلف گیجز اور کیبل کی تعمیرات کا انتخاب کرنٹ، وولٹیج ڈراپ، لچک اور آلات کی جگہ کے مطابق کیا جا سکتا ہے، متعلقہ ٹرمینل اور کرمپ کی ضروریات کو دوبارہ درست کر کے۔
⚙ پن آؤٹ اور وائرنگ حسب ضرورت
معیاری PCM-0879 1:1 وائرنگ کا استعمال کرتا ہے، جب کہ اپنی مرضی کے مطابق پن میپنگ OEM الیکٹریکل ڈرائنگ سے واضح طور پر متعین کنیکٹر ویوز، پن نمبر، تار کے رنگ اور سگنل کے ناموں کے ساتھ تیار کی جا سکتی ہے۔
⌘ اوورمولڈ اور سٹرین-ریلیف حسب ضرورت
اندرونی سانچوں، بیرونی سانچوں، کیبل-ایگزٹ جیومیٹری، سٹرین-ریلیف کی لمبائی، مواد کی سختی اور رنگ کو آلات اور مکینیکل ضروریات کے مطابق بنایا جا سکتا ہے۔
◇ OEM ٹیسٹنگ، لیبلنگ اور پیکیجنگ
OEM پروگرام تسلسل، شارٹ-سرکٹ، موصلیت، ہائی-پوٹ، رابطہ-مزاحمت، وولٹیج-ڈراپ، پل اور ٹمپریچر-رائز ٹیسٹنگ کو حسب ضرورت لیبلز، بارکوڈز، سیریل نمبرز، لوگوز اور پیکیجنگ کے ساتھ شامل کر سکتے ہیں۔
پروڈکٹ کے اکثر پوچھے گئے سوالات
کیا 43025-0800 مرد ہے یا عورت؟
Molex باضابطہ طور پر 43025-0800 کی شناخت ایک ریسپٹیکل ہاؤسنگ کے طور پر کرتا ہے، جبکہ 43030-0001 ایک خاتون ٹرمینل ہے۔ اس لیے جمع شدہ انٹرفیس کو زنانہ/رسپٹیکل سائیڈ کے طور پر سمجھا جانا چاہیے۔
درست صنفی ترتیب کیا ہے؟
درست کنیکٹر کے امتزاج کو Receptacle-to-Plug or Female-to-Male کے طور پر بیان کیا جانا چاہیے۔
کیا PCM-0879 کی ایک فکسڈ ٹرانسمیشن ڈائریکشن ہے؟
کیبل بذات خود غیر-الیکٹرانک طور پر غیر دشاتمک ہے، لیکن اصل طاقت-ذریعہ، لوڈ اور سگنل کی سمت کو آلات کے ڈیزائن کی پیروی کرنا چاہیے۔
زیادہ سے زیادہ وولٹیج کیا ہے؟
تیار شدہ PCM-0879 اسمبلی زیادہ سے زیادہ 300VAC پر بیان کی گئی ہے۔
کیا 2m کی توسیع وولٹیج میں کمی کا سبب بنتی ہے؟
جی ہاں 2m شامل کرنے سے کنڈکٹر کی مجموعی مزاحمت میں اضافہ ہوتا ہے، اور اصل وولٹیج ڈراپ لوڈ کرنٹ، سسٹم کی کل لمبائی اور کنڈکٹر کی مزاحمت پر منحصر ہے۔
