مائیکرو DB25 خواتین سے DB25 مرد کیبل:
خصوصیات، ایپلی کیشنز اور سلیکشن گائیڈ
جانیں کہ کس طرح ایک مائیکرو DB25 خاتون سے DB25 مردانہ کیبل 25-پن 1:1 براہ راست وائرنگ، 28AWG × 25C UL2464 کی تعمیر، ورق اور چوٹی شیلڈنگ، اور ATE، PLC اور سیمی کنڈکٹر سسٹم، صنعتی سیمی کنڈکٹر ٹیسٹنگ سسٹم میں قابل اعتماد سگنل کنکشن کے لیے لاکنگ سکرو کو یکجا کرتی ہے۔
حصہ نمبر PCM-S-0790 مائیکرو DB25 سے DB25 کیبل میں 25-پن 1:1 براہ راست وائرنگ ایک مائیکرو DB25 خواتین کنیکٹر اور DB25 مرد کنیکٹر کے ساتھ ہے اس میں 28AWG × 25C UL2464 سیاہ PVC لمبائی، ایک معیاری PVC mdra کے ساتھ ایک معیاری PVC کیبل کا استعمال کیا گیا ہے۔ قابل اعتماد 25-پن D ذیلی سگنل کی توسیع اور آلات کے باہمی ربط کے لیے تار اور چوٹی کی شیلڈنگ۔
فوری پروڈکٹ کا تعارف

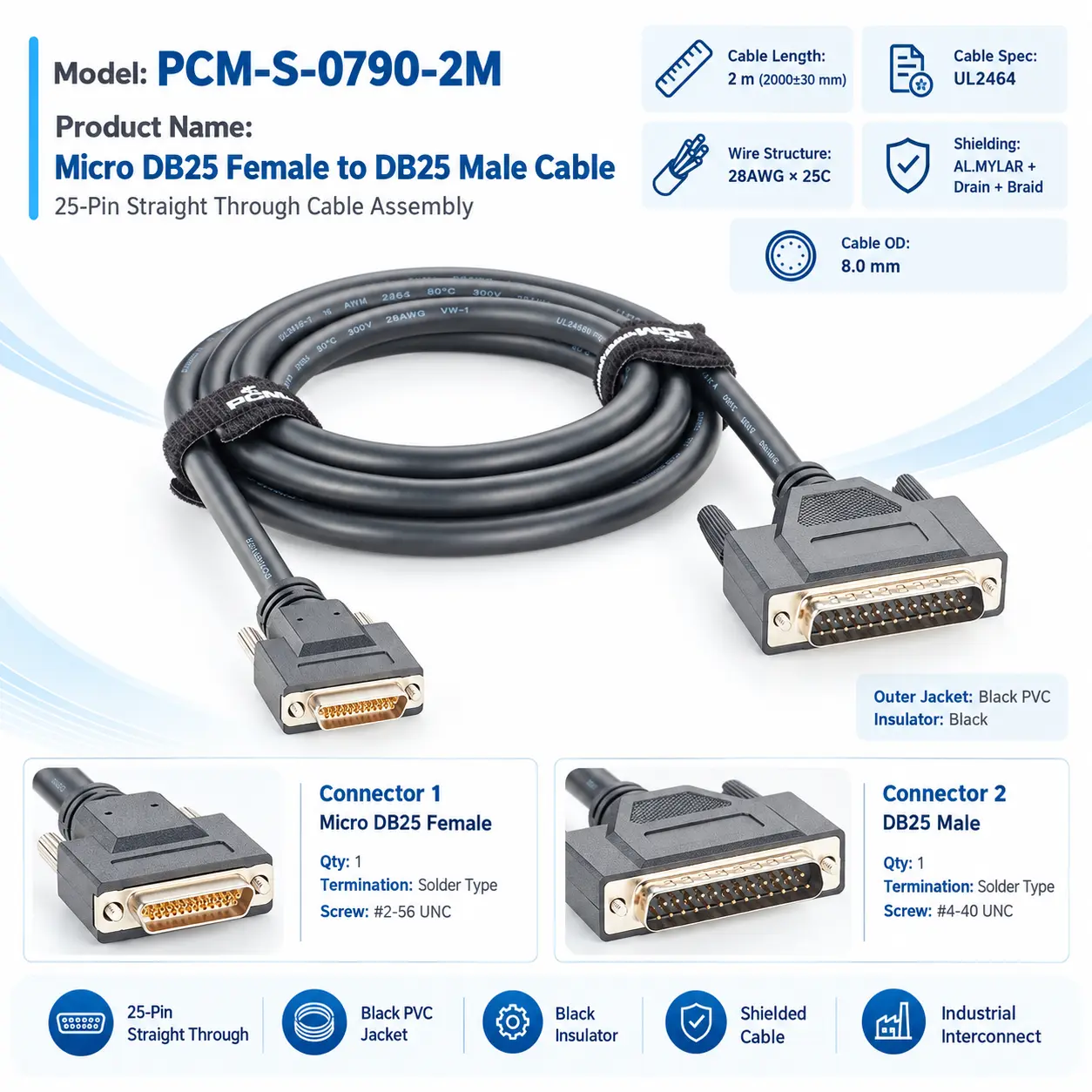

PCM{0}S-0790 کے پیرامیٹر کی تفصیلات درج ذیل ہیں۔
| پروڈکٹ کا نام | مائیکرو DB25 خواتین سے DB25 مرد کیبل
|
| پریمیئر کیبل P/N |
|
| P1 کنیکٹر | DB25 مرد |
| P2 کنیکٹر | مائیکرو ڈی-سب 25-پن |
| وائرنگ | سیدھے-کے ذریعے، پن 1→1 سے پن 25→25 |
| شیلڈ کنکشن | چوٹی + ڈرین شیل سے منسلک ہے۔ |
| کیبل کی لمبائی | 2000±30 ملی میٹر |
| کیبل کی تفصیلات | 28AWG × 25C + AL.MYLAR + DRAIN + BRAID |
| بیرونی جیکٹ | سیاہ پیویسی |
| کیبل او ڈی | 8.0 ملی میٹر |
| موازنہ آئٹم | PCM-S-0790 | معیاری DB25 سے DB25 کیبل |
| انٹرفیس | مائیکرو DB25 سے معیاری DB25 | معیاری DB25 دونوں سروں پر |
| خلا | اعلی-کثافت والے آلات کے لیے کمپیکٹ | مزید جگہ کی ضرورت ہے۔ |
| وائرنگ | 25-پن 1:1 براہ راست | کیبل کے ڈیزائن پر منحصر ہے۔ |
| شیلڈنگ | ورق، نالی کے تار اور چوٹی کی شیلڈنگ | کیبل پر منحصر ہے۔ |
| درخواست | ATE، سیمی کنڈکٹر ٹیسٹنگ، PLC، DCS اور آٹومیشن | معیاری DB25 کا سامان |
مائیکرو DB25 خواتین سے DB25 مرد کیبل کیا ہے؟
PCM-S-0790 مائیکرو DB25 خواتین سے DB25 مردانہ کیبل ایک ملٹی چینل شیلڈ کیبل ہے جو مختلف D ذیلی انٹرفیس سائز کو مربوط کرنے کے لیے ڈیزائن کی گئی ہے۔ اس کے ایک سرے پر ایک کومپیکٹ مائیکرو DB25 خواتین کنیکٹر اور دوسرے سرے پر ایک معیاری DB25 مردانہ کنیکٹر استعمال کیا گیا ہے، جس میں 25 کنڈکٹرز متعلقہ سگنل ٹرانسمیشن فراہم کرتے ہیں۔
ایک سادہ اڈاپٹر کے برعکس، یہ شیلڈنگ، پی وی سی جیکٹ، مولڈ سٹرین ریلیف اور لاکنگ سکرو کے ذریعے کیبل کی دوری اور بہتر کنکشن استحکام بھی فراہم کرتا ہے جس کی معیاری لمبائی 2 میٹر ہے۔

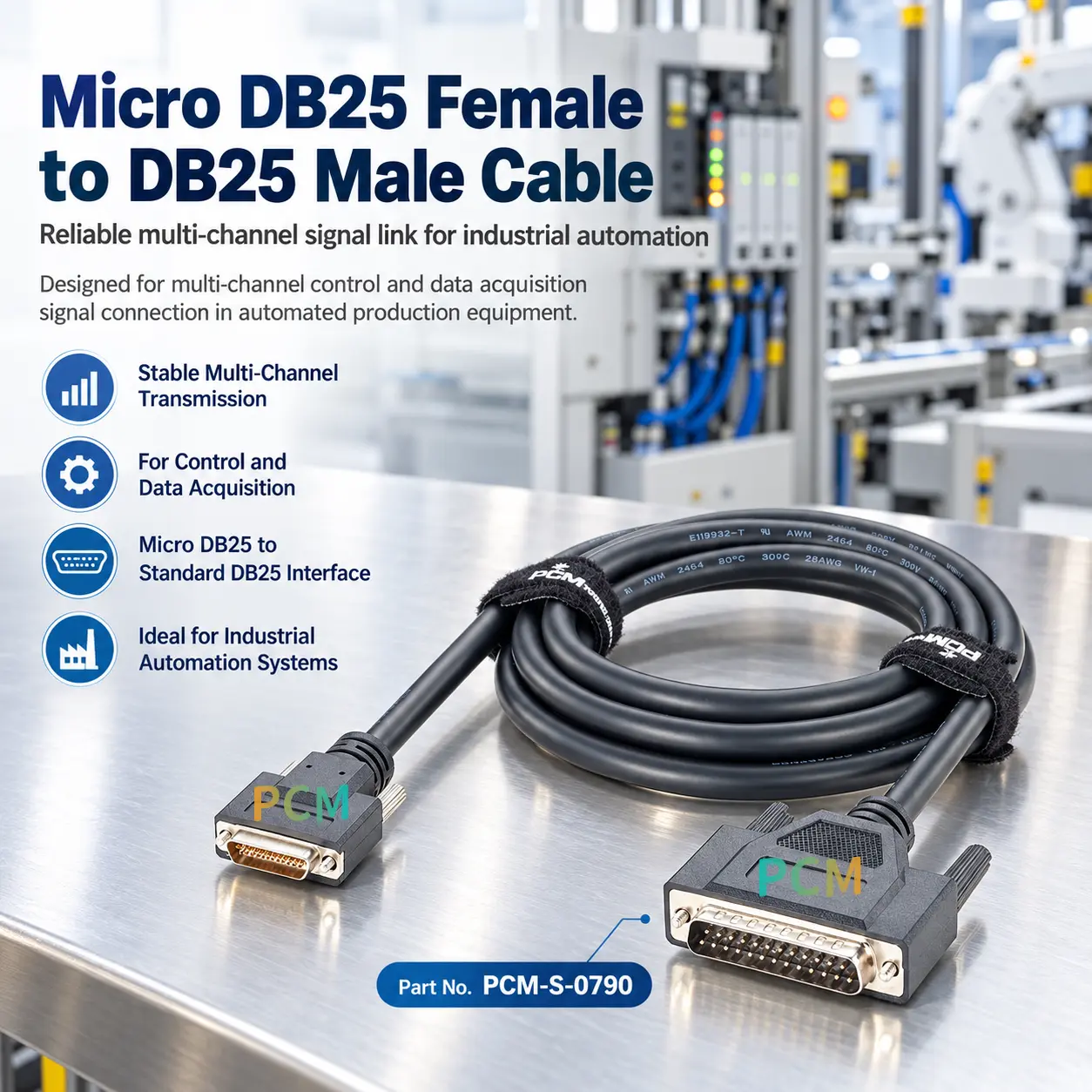

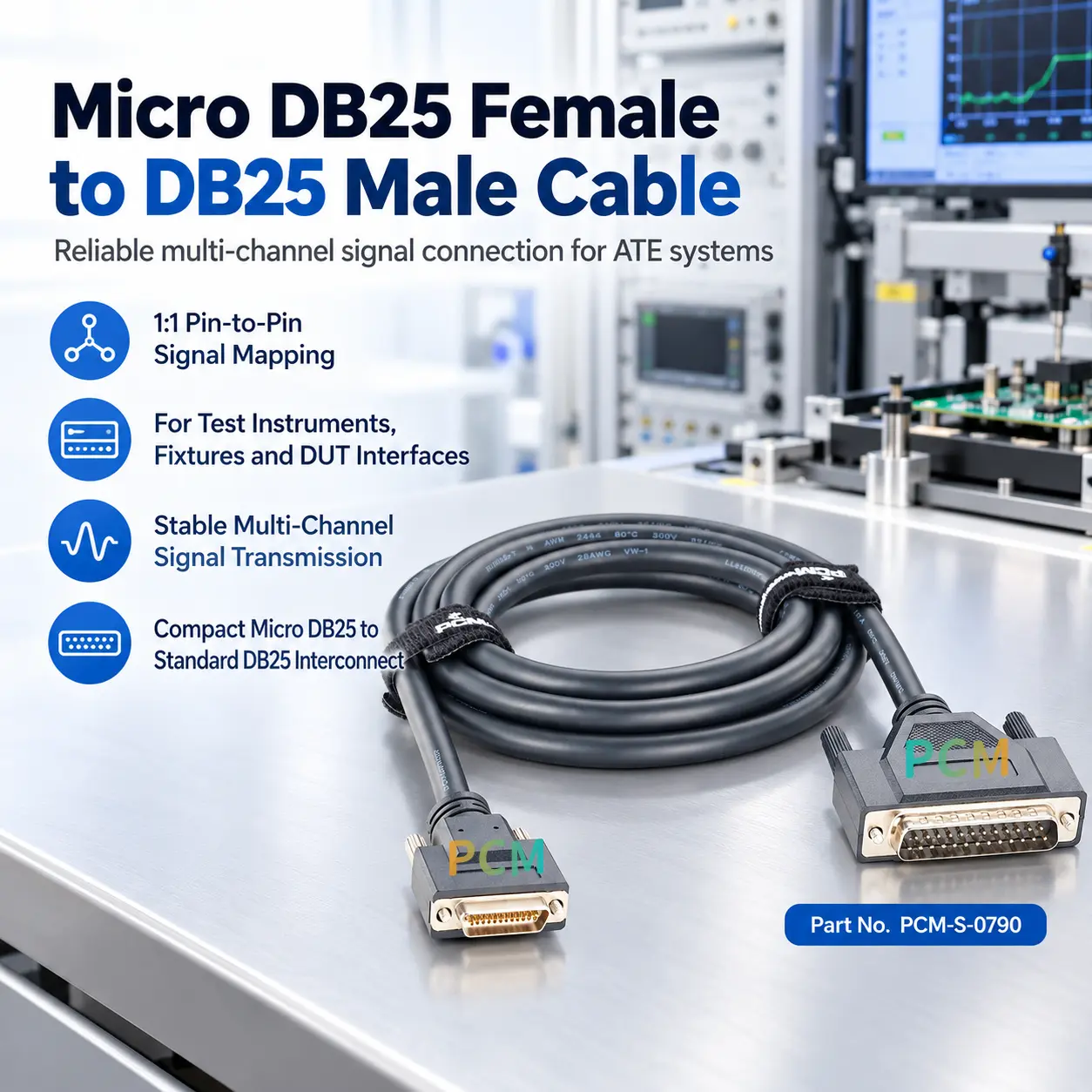

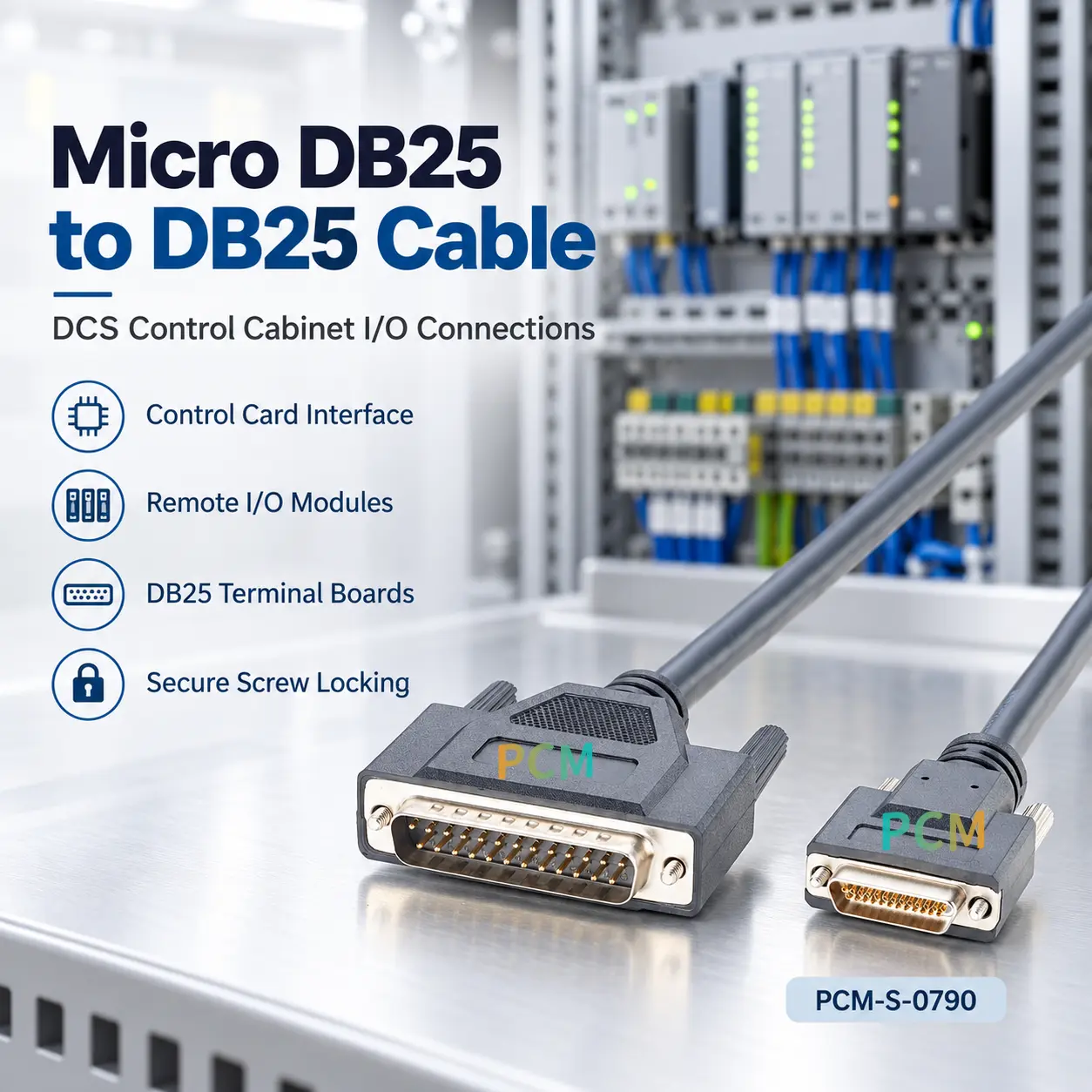

یہ ATE، سیمی کنڈکٹر ٹیسٹنگ، PLC، DCS، ٹیسٹ فکسچر اور صنعتی آٹومیشن کے لیے موزوں ہے، خاص طور پر مائیکرو DB25 اور معیاری DB25 انٹرفیس کو ملانے والے آلات کے اپ گریڈ اور سسٹمز کے لیے۔
مائیکرو DB25 خواتین سے DB25 مرد کیبل کے اہم کام
مائیکرو DB25 خواتین سے DB25 مردانہ کیبل بنیادی طور پر مائیکرو DB25 اور معیاری DB25 آلات کے درمیان 25-چینل سگنل انٹرکنکشن کے لیے استعمال ہوتی ہے۔ اس کا 1:1 براہ راست- وائرنگ کے ذریعے دو انٹرفیس کے درمیان تبدیل کرتے ہوئے براہ راست ملٹی چینل سگنل ٹرانسمیشن فراہم کرتا ہے۔
28AWG ملٹی کور کیبل، فوائل، ڈرین وائر اور بریڈ شیلڈنگ EMI کو کم کرنے میں مدد کرتے ہیں، جبکہ مولڈ پی وی سی بیک شیلز اور لاکنگ اسکرو ATE، سیمی کنڈکٹر ٹیسٹنگ، PLC، DCS اور صنعتی آٹومیشن سسٹمز کے لیے کنکشن کے استحکام کو بہتر بناتے ہیں۔
مائیکرو DB25 کیبلز کے ساتھ عام مسائل۔
کمپن اور دیکھ بھال کنیکٹر کو ڈھیلی کر سکتی ہے۔ لاکنگ اسکرو اور مولڈ سٹرین ریلیف کنکشن کے استحکام اور تحفظ کو بہتر بناتے ہیں۔
بنیادی پروڈکٹ ویلیو
PCM-S-0790
PCM-S-0790 کے بنیادی فوائد کا خلاصہ اس طرح کیا جا سکتا ہے:
◆ ہائی ڈینسٹی انٹرفیس کی تبدیلی
مائیکرو DB25 اور معیاری DB25 انٹرفیس ایک کیبل میں ضم ہوتے ہیں، جس سے مختلف 25pin فارمیٹس کے درمیان براہ راست رابطہ قائم ہوتا ہے جبکہ اعلی-کثافت اور جگہ-محدود نظاموں میں اضافی اڈاپٹر کو کم کرتے ہیں۔
◆ 25 چینل سیدھے وائرنگ کے ذریعے
25-پن 1:1 وائرنگ کے ساتھ 28AWG × 25C کیبل واضح پن میپنگ، وائرنگ کو آسان بنانے، کمیشننگ اور ٹربل شوٹنگ کو برقرار رکھتے ہوئے 25 سگنل چینلز رکھتی ہے۔
◆ شیلڈنگ اور کنکشن کا تحفظ
فوائل مائلر، ڈرین وائر اور بریڈ شیلڈنگ EMI کو کم کرنے میں مدد کرتے ہیں، جبکہ لاکنگ اسکرو اور مولڈ PVC بیک شیل کنیکٹر کی برقراری اور مکینیکل تحفظ کو بہتر بناتے ہیں۔
◆ آسان سسٹم مینٹیننس
تیار شدہ کیبل کو آلات کے انٹرفیس میں ترمیم کیے بغیر آزادانہ طور پر انسٹال، ہٹایا، ٹیسٹ اور تبدیل کیا جا سکتا ہے، سسٹم اپ گریڈ، دیکھ بھال اور اسپیئر-پارٹ مینجمنٹ کو آسان بنایا جا سکتا ہے۔
مصنوعات کی نمائش

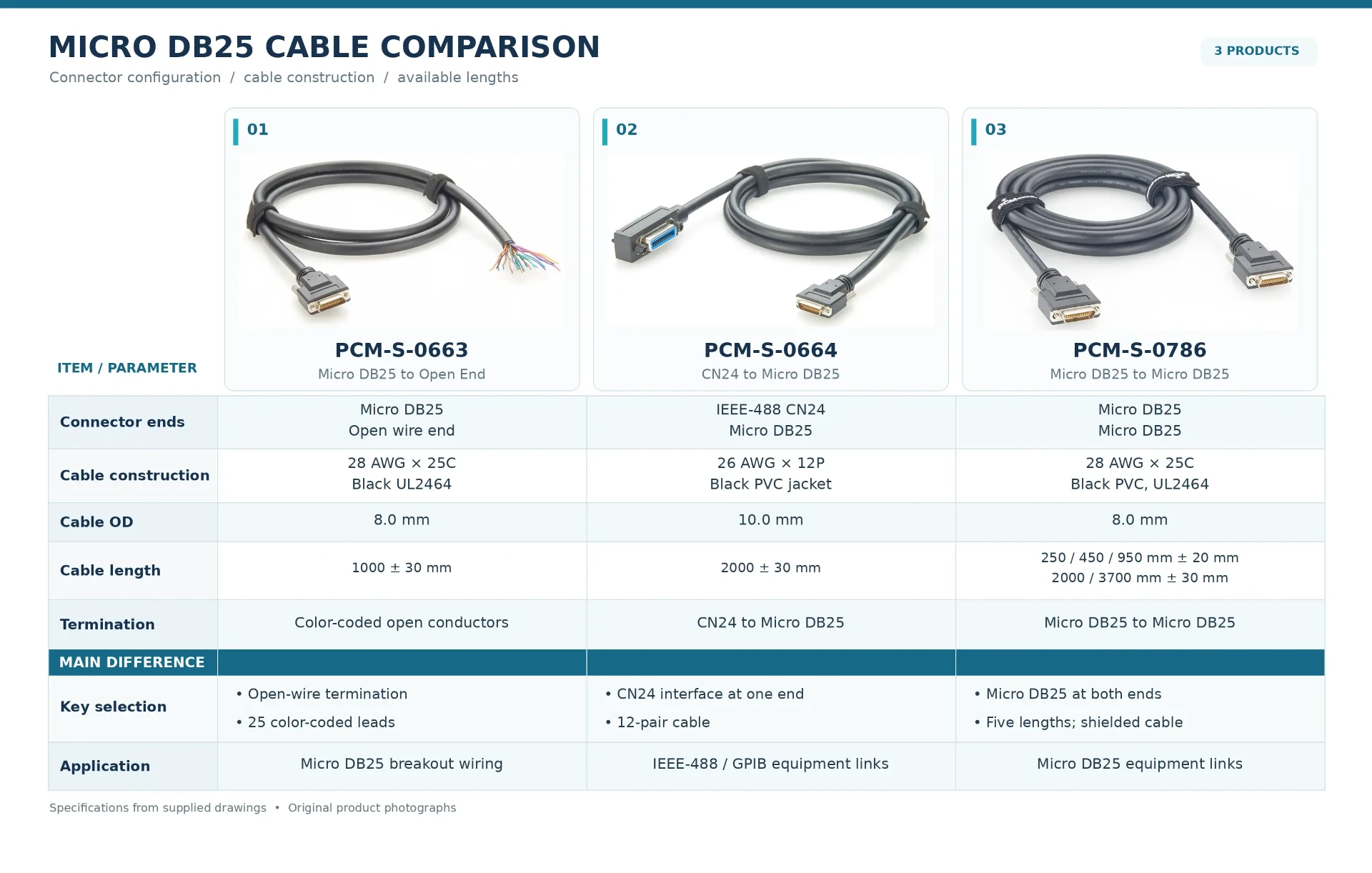

اسی طرح کی مصنوعات
مطابقت کا بیان
پن آؤٹ اور الیکٹریکل تصدیق
- معیاری کیبل 25-پن 1:1 براہ راست وائرنگ کا استعمال کرتی ہے، لیکن مکینیکل ملاپ برقی مطابقت کی ضمانت نہیں دیتا ہے۔ خریداری سے پہلے پن آؤٹ، سگنل کی تعریف، زمین کی تقسیم اور بجلی کی ضروریات کی تصدیق کریں۔ کراس اوور، کسٹم I/O یا خصوصی گراؤنڈنگ کے لیے حسب ضرورت وائرنگ کی ضرورت ہو سکتی ہے۔
غیر فعال ٹرانسمیشن اور لنک پرفارمنسe
-
یہ مائیکرو DB25 خواتین سے DB25 مردانہ کیبل Molex کے ساتھ مطابقت رکھتی ہے۔834249060، 834249061، 834249062 اور 834249067, ساتھ ساتھ PickeringA025CFR-025DMR-5A180متعلقہ جانچ کے آلات، کیبل کی تبدیلی، نظام کی بحالی اور انضمام کے منصوبوں کے لیے موزوں بنانا۔
درست مائیکرو DB25 سے DB25 کیبل کا انتخاب کیسے کریں؟
انٹرفیس اور پن آؤٹ کی تصدیق کریں۔
کنیکٹر کی قسم، جنس اور 25-پن پن آؤٹ کی تصدیق کریں۔ یہ کیبل مائیکرو DB25 خاتون سے DB25 مرد کنفیگریشن کا استعمال کرتی ہے جس میں 1:1 سٹریٹ تھرو وائرنگ ہوتی ہے۔
پیچ اور لمبائی چیک کریں۔
#2-56 UNC اور #4-40 UNC لاکنگ اسکرو کے ساتھ مطابقت کی تصدیق کریں، اور روٹنگ کے فاصلے اور دیکھ بھال کی جگہ کے مطابق کیبل کی لمبائی منتخب کریں۔
کیبل اور سگنل کی تصدیق کریں۔
تصدیق کریں کہ 28AWG × 25C کیبل کی تعمیر پروجیکٹ کی ضروریات کو پورا کرتی ہے اور I/O، ٹرگر اور کنٹرول سگنلز کی حقیقی برقی تعریفوں کی تصدیق کرتی ہے۔
والیوم آرڈرز سے پہلے HValidate کریں۔
حجم کی خریداری سے پہلے، پیداوار کی تفصیلات کو حتمی شکل دینے سے پہلے نمونوں کے ساتھ مکینیکل میٹنگ، پن آؤٹ، شیلڈنگ، گراؤنڈنگ اور اصل آلات کے آپریشن کی توثیق کریں۔
حسب ضرورت صلاحیتیں
↕ کنیکٹر حسب ضرورت
مائیکرو DB25 اور DB25 کنیکٹر کے مجموعے، جنس، واقفیت اور برقرار رکھنے کو سامان کی ڈرائنگ کے مطابق اپنی مرضی کے مطابق بنایا جا سکتا ہے۔
□ کیبل کی لمبائی حسب ضرورت
معیاری لمبائی 2 میٹر ہے، الماریوں، ATE سسٹمز، فکسچر اور آلات کی روٹنگ کے لیے اپنی مرضی کے مطابق لمبائی دستیاب ہے۔
◉ پن آؤٹ حسب ضرورت
25-پن 1:1 وائرنگ کے علاوہ، کراس اوور پن آؤٹ، گراؤنڈ ایلوکیشن اور I/O میپنگ کو حسب ضرورت بنایا جا سکتا ہے۔
⚙ اپنی مرضی کے مطابق تاریں
کنڈکٹر کا سائز، کیبل کا قطر، پیویسی جیکٹ، شیلڈنگ کی تعمیر اور مکینیکل خصوصیات کو اپنی مرضی کے مطابق بنایا جا سکتا ہے۔
⌘ لیبل لگانا حسب ضرورت
حسب ضرورت پروڈکٹ لیبلز، پارٹ نمبرز، لمبائی کے نشانات اور پیکیجنگ لیبل اسمبلی اور دیکھ بھال کے انتظام کو سپورٹ کرتے ہیں۔
◇ حجم کی پیداوار
حجم کی پیداوار اور ہول سیل سپلائی منظور شدہ ڈرائنگ، پن آؤٹ، نمونے اور پیداوار کی تفصیلات کی بنیاد پر دستیاب ہے۔
نتیجہ:
PCM-S-0790 مائیکرو DB25 خواتین سے DB25 مردانہ کیبل ایک اعلی-کثافت انٹرفیس کی تبدیلی کا حل ہے جو ملٹی چینل ٹیسٹ اور صنعتی کنٹرول سسٹمز کے لیے ہے اس میں 25-پن 1:1 سٹریٹ تھرو وائرنگ، 28AWG × 25C UL2464، شیلبرا اور شیلڈ ایبل جیکٹ، 25-پن کی خصوصیات ہیں۔ دونوں سروں پر لاکنگ سکرو کیبل انٹرفیس کی تبدیلی، 25 چینل سگنل ٹرانسمیشن، EMI تحفظ اور مکینیکل برقرار رکھنے کی حمایت کرتی ہے۔

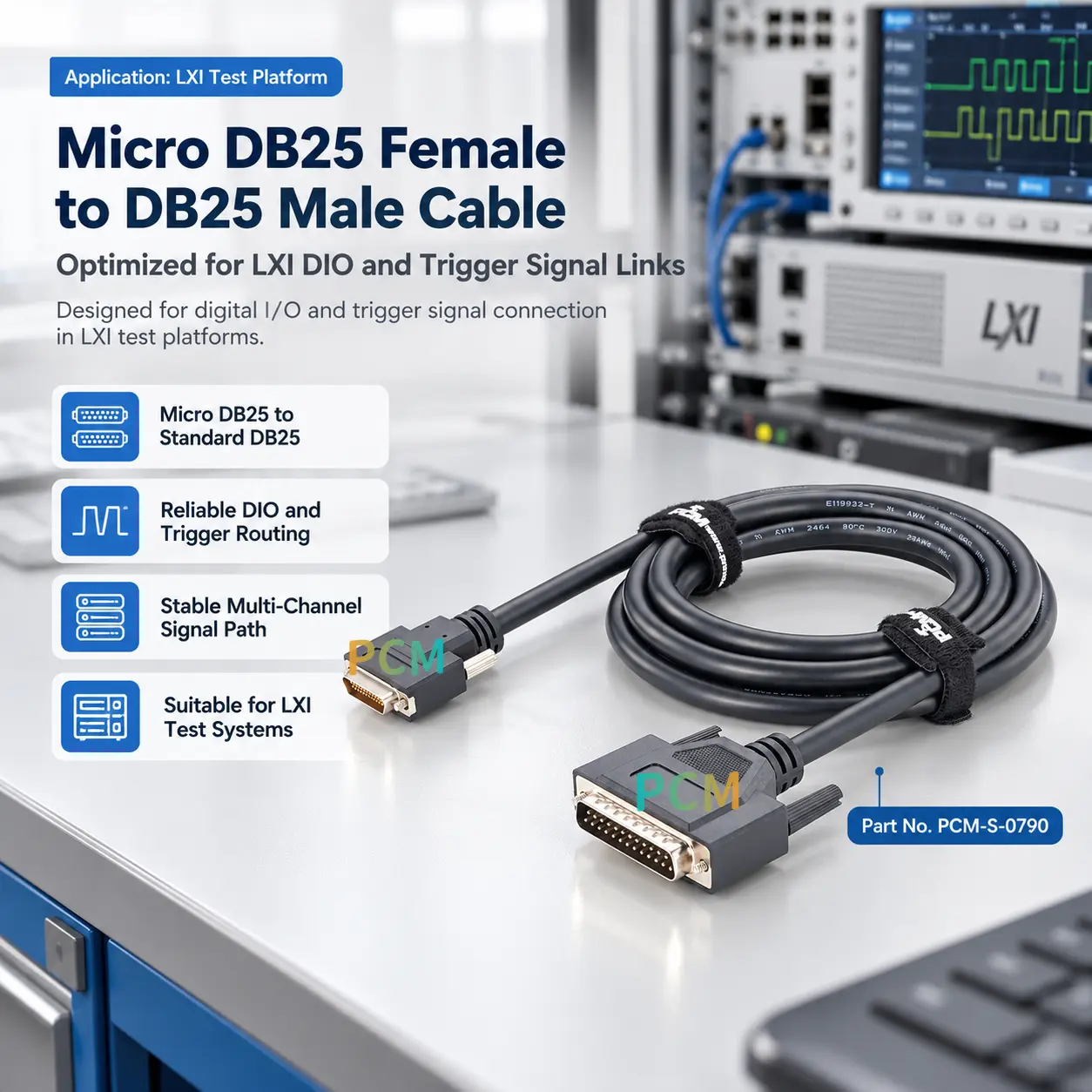

یہ ATE، سیمی کنڈکٹر ٹیسٹنگ، LXI DIO اور ٹرگر، PLC، DCS، PCB فنکشنل ٹیسٹنگ اور صنعتی آٹومیشن کے لیے موزوں ہے، خریدنے سے پہلے کنیکٹر کی جنس، پن آؤٹ، سکرو کی وضاحتیں، کیبل کی لمبائی اور سگنل کی تعریفوں کی تصدیق کریں، اپنی مرضی کے مطابق اور حجم کے منصوبوں کی تصدیق ڈرائنگ اور نمونے کی تصدیق کے ذریعے کی جانی چاہیے۔
پروڈکٹ کے اکثر پوچھے گئے سوالات
کیا یہ ہر 25 پن ڈیوائس کو جوڑ سکتا ہے؟
نمبر۔ خریداری سے پہلے کنیکٹر کی جنس، پن آؤٹ، لاکنگ سکرو، سگنل کی تعریف اور برقی ضروریات کی تصدیق کریں۔
s It 25 پن 1 سے 1 سیدھے ذریعے؟
جی ہاں معیاری کیبل 25-پن 1:1 براہ راست وائرنگ کا استعمال کرتی ہے۔ تصدیق کریں کہ آلات کو اس پن آؤٹ کی ضرورت ہے۔
کیا لمبائی اور پن آؤٹ کو اپنی مرضی کے مطابق بنایا جا سکتا ہے؟
جی ہاں کیبل کی لمبائی، کراس اوور وائرنگ، گراؤنڈ ایلوکیشن اور کسٹم I/O پن اسائنمنٹس کو اپنی مرضی کے مطابق بنایا جا سکتا ہے۔
کون سی کیبل اور شیلڈنگ استعمال کی جاتی ہے؟
یہ 28AWG × 25C UL2464 کیبل AL Mylar Foil، ڈرین وائر، بریڈ شیلڈنگ اور PVC جیکٹ کے ساتھ استعمال کرتا ہے۔
کون سا حوالہ ماڈل مطابقت رکھتا ہے؟
حوالہ مطابقت میں Molex 834249060, 834249061, 834249062, 834249067 اور Pickering A025CFR-025DMR-5A180 شامل ہیں۔
کیا والیوم آرڈرز سے پہلے نمونے کی توثیق کی ضرورت ہے؟
جی ہاں نمونہ کی توثیق حجم کی پیداوار سے پہلے میٹنگ، لاکنگ سکرو، لمبائی، پن آؤٹ اور اصل آلات کے آپریشن کی تصدیق میں مدد کرتی ہے۔
