ایک مائیکرو DB9 سے DB9 سیریل کیبل دو 9 پن کنیکٹرز کے درمیان ایک سادہ اڈاپٹر کیبل دکھائی دے سکتی ہے، لیکن صرف کنیکٹر کی شکل اس بات کا تعین نہیں کرتی ہے کہ آیا کیبل صحیح طریقے سے کام کرے گی۔ کنیکٹر کی صنف، مکینیکل ڈائمینشنز، لاکنگ اسکرو کی وضاحتیں، پن آؤٹ، ڈی ٹی ای اور ڈی سی ای کے تعلقات، سیدھے یا نال موڈیم کی وائرنگ، شیل گراؤنڈنگ اور ہدف کے سامان کی سیریل پورٹ ڈیفینیشن سبھی براہ راست مطابقت کو متاثر کر سکتے ہیں۔
یہ مضمون انجینئرنگ کے نقطہ نظر سے تعمیر، آپریٹنگ اصول، تکنیکی فوائد، ایپلیکیشن چیلنجز، شیلڈنگ ڈیزائن، مطابقت کے خطرات اور مائیکرو DB9 سے DB9 خواتین RS232 سیریل کیبل کے درست انتخاب کی وضاحت کرتا ہے۔ یہ مائیکرو DB9 سیریل کیبل کی تخصیص، OEM مینوفیکچرنگ، فیکٹری ہول سیل سپلائی اور پراجیکٹ پر مبنی پیداواری صلاحیتوں کی بھی وضاحت کرتا ہے تاکہ آلات کے مینوفیکچررز، سسٹم انٹیگریٹرز، دیکھ بھال فراہم کرنے والوں اور صنعتی خریداری ٹیموں کو انتخاب کی غلطیوں اور بڑی تعداد میں خریداری کے خطرات کو کم کرنے میں مدد ملے۔
فوری پروڈکٹ کا تعارف

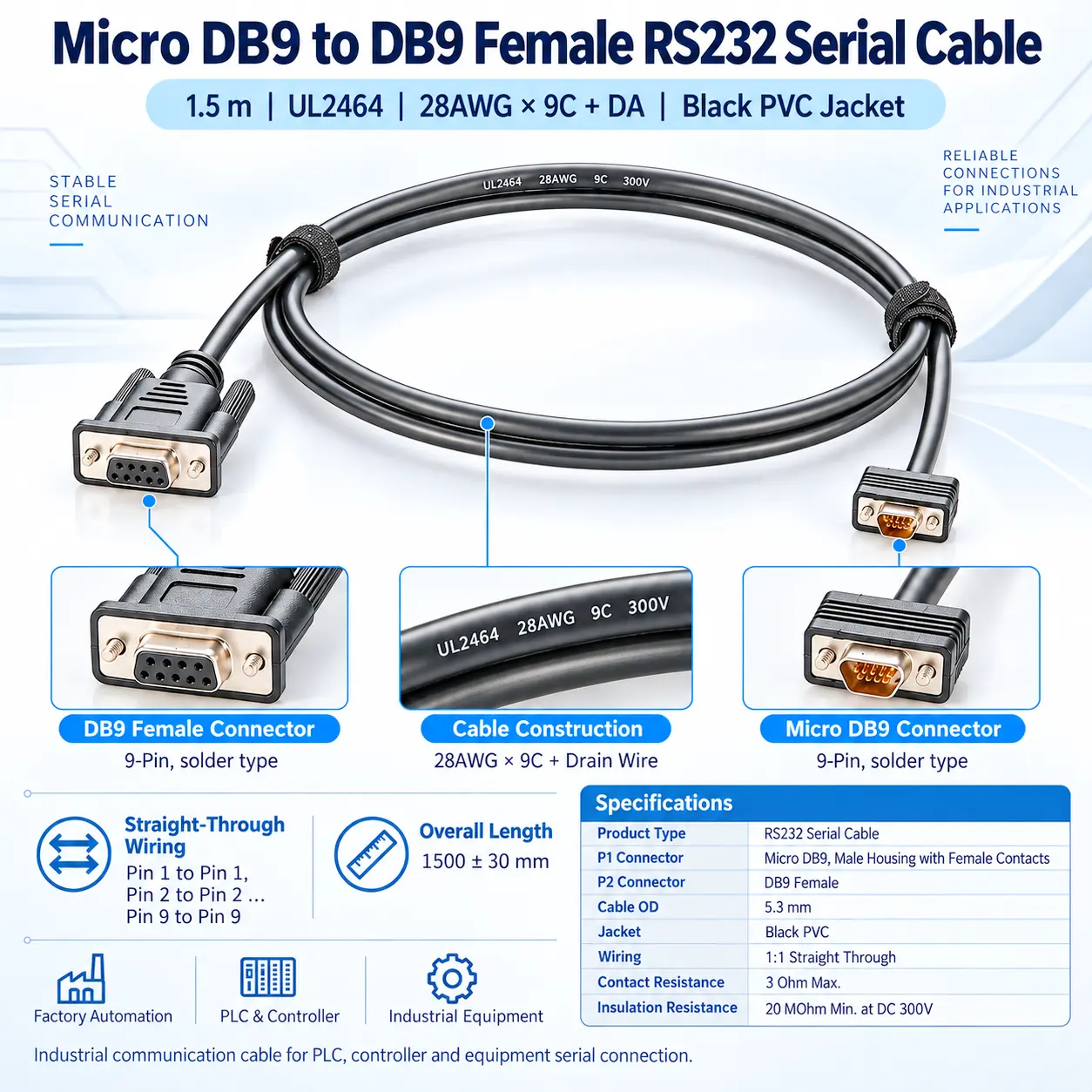

PCM-S-0590 ایک مائیکرو DB9 خاتون سے معیاری DB9 خاتون سیریل کیبل ہے جو مکینیکل لاکنگ سکرو سے لیس ہے، جو صنعتی آلات میں مستحکم سیریل سگنل کنکشن کے لیے ڈیزائن کیا گیا ہے۔
| پروڈکٹ کا نام | مائیکرو DB9 سے DB9 فیمیل RS232 سیریل کیبل |
| پریمیئر کیبل P/N | PCM-S-0590 |
| P1 کنیکٹر | مائیکرو DB9 9-پن کنیکٹر |
| P2 کنیکٹر | DB9 9-پن فیمیل کنیکٹر |
|
|
1.5 m |
| وائر گیج | 28AWG × 9C + DA |
| ختم کرنا | سولڈر کی قسم |
| کیبل سٹینڈرڈ | یو ایل 2464 |
| درخواست کی قسم | RS232 سیریل سگنل کنکشن |
مائیکرو DB9 سے DB9 سیریل کیبل دوسرے کنکشن سلوشنز کے مقابلے میں
| موازنہ | مائیکرو DB9 سے DB9 RS232 کیبل | معیاری DB9 سے DB9 کیبل |
| بنیادی مقصد | کومپیکٹ سیریل پورٹس کو معیاری DB9 آلات سے جوڑتا ہے۔ | دو معیاری DB9 سیریل آلات کو جوڑتا ہے۔ |
| مائیکرو DB9 سپورٹ | جی ہاں | نہیں |
| ڈرائیور کی ضرورت ہے۔ | عام طور پر خود کیبل کے لیے کوئی ڈرائیور نہیں ہوتا ہے۔ | عام طور پر نہیں۔ |
| کنیکٹر فوٹ پرنٹ | مائیکرو DB9 سائیڈ پر زیادہ کمپیکٹ | بڑا |
| پن آؤٹ کی ضرورت | تصدیق ہونی چاہیے۔ | تصدیق ہونی چاہیے۔ |
| تالے کا ڈھانچہ | سکرو لاکنگ کو دونوں سروں پر استعمال کیا جا سکتا ہے۔ | عام طور پر تائید کی جاتی ہے۔ |
| عام ایپلی کیشنز | سرور اسٹوریج انڈسٹریل کنٹرول اور اعلی کثافت کا سامان | روایتی پی سی صنعتی آلات اور آلات |
مائیکرو DB9 سے DB9 فیمیل RS232 سیریل کیبل کیا ہے؟
ایک مائیکرو DB9 سے DB9 خاتون RS232 سیریل کیبل ایک کومپیکٹ مائیکرو DB9 انٹرفیس کو معیاری DB9 سیریل آلات سے جوڑتی ہے، جو اسے سرورز، اسٹوریج سسٹمز اور صنعتی کنٹرول کے آلات کے لیے موزوں بناتی ہے۔محدود تنصیب کی جگہ کے ساتھ۔ یہ فعال پروٹوکول کنورژن کے بجائے فزیکل انٹرفیس موافقت اور سگنل ٹرانسمیشن فراہم کرتا ہے۔
استعمال کرنے سے پہلے، RS232 برقی معیار، پن آؤٹ، اور TXD، RXD، GND، اور متعلقہ کنٹرول سگنلز کی وائرنگ کی تصدیق کریں۔
اس کیبل کی ضرورت کیوں ہے؟
روایتی DB9 کنیکٹر میکانکی اعتبار سے قابل بھروسہ ہیں لیکن پینل کی نسبتاً بڑی جگہ پر قبضہ کرتے ہیں۔ سرورز، اسٹوریج سسٹمز، انڈسٹریل کمپیوٹرز اور ہائی ڈینسٹی الیکٹرانک آلات پر، کنیکٹر کی جگہ اکثر محدود ہوتی ہے۔
مائیکرو DB9 کنیکٹر ملٹی سرکٹ سیریل کنیکٹیویٹی کو برقرار رکھتے ہوئے کنیکٹر کے فوٹ پرنٹ کو کم کرتے ہیں۔
جب دیکھ بھال کرنے والے اہلکاروں کو معیاری DB9 سیریل ٹرمینل، صنعتی پی سی، تشخیصی آلہ یا USB سے سیریل اڈاپٹر کا استعمال کرتے ہوئے مائیکرو DB9 انٹرفیس کے ساتھ لیس آلات تک رسائی حاصل کرنے کی ضرورت ہوتی ہے، تو درست مکینیکل انٹرفیس اور الیکٹریکل پن آؤٹ کے ساتھ ایک مائیکرو DB9 سے DB9 سیریل کیبل کی ضرورت ہوتی ہے۔
مائیکرو DB9 کو درپیش مسائل
بنیادی پروڈکٹ ویلیو
PCM-S-0590
PCM-S-0590 کے بنیادی فوائد کا خلاصہ اس طرح کیا جا سکتا ہے:
◆ کومپیکٹ کنیکٹر ڈیزائن انسٹالیشن کی جگہ بچاتا ہے۔
کمپیکٹ مائیکرو DB9 انٹرفیس اعلی-کثافت کے آلات، کنٹرول کیبنٹ، اور جگہ-محدود تنصیبات کے لیے موزوں ہے، سیریل کنیکٹیویٹی کو برقرار رکھتے ہوئے کنیکٹر کی جگہ کو کم کرتا ہے۔
◆ نو کنڈکٹر ڈیزائن ایک سے زیادہ سیریل سگنل کی حمایت کرتا ہے
مخالف سرے پر معیاری DB9 کنیکٹر ایک ہم آہنگ سیریل انٹرفیس کے ساتھ صنعتی آلات، کمپیوٹرز یا دیکھ بھال کے ٹرمینلز سے آسان کنکشن کو قابل بناتا ہے۔
◆ دوہری مکینیکل لاکنگ کنکشن کے استحکام کو بہتر بناتا ہے۔
مائیکرو DB9 اور معیاری DB9 سروں دونوں پر مکینیکل لاکنگ وائبریشن، آلات کی حرکت، یا کیبل کھینچنے کی وجہ سے حادثاتی طور پر منقطع ہونے کو کم کرنے میں مدد کرتا ہے۔
◆ شیلڈنگ کا ڈھانچہ صنعتی EMI مزاحمت کو بہتر بناتا ہے۔
ڈرین وائر شیلڈنگ سسٹم کو کنیکٹر شیل سے جوڑتا ہے، مناسب طریقے سے گراؤنڈ ہونے پر EMI کنٹرول کو سپورٹ کرتا ہے، جبکہ UL2464 PVC کیبل استحکام اور روٹنگ کی لچک کو متوازن کرتی ہے۔
مصنوعات کی نمائش

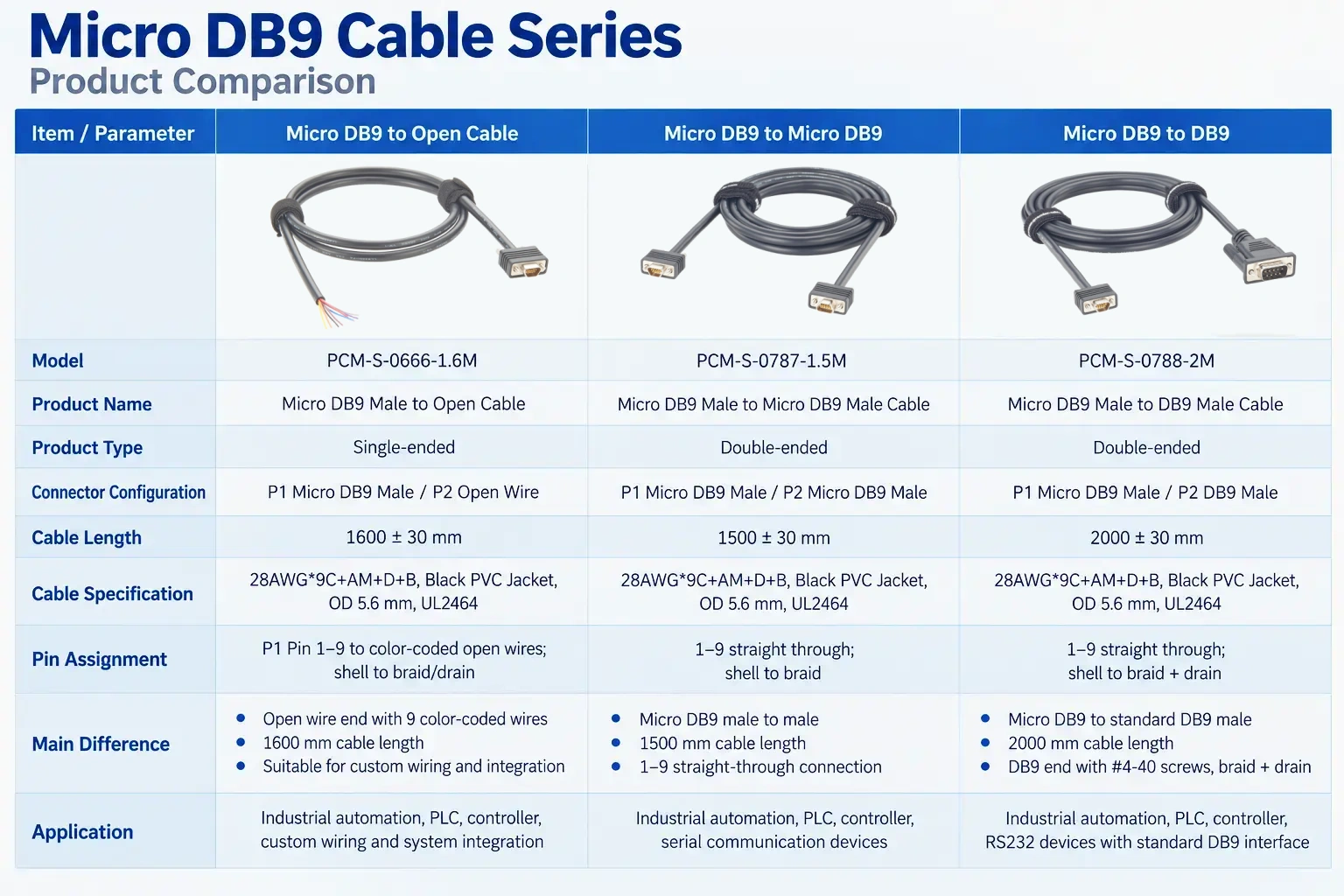

اسی طرح کی مصنوعات
مصنوعات کی مطابقت کا بیان
- مائیکرو DB9، کمرشل مائیکرو D، اور معیاری DB9 کنیکٹر مختلف مکینیکل ڈیزائنز اور پن آؤٹ کنفیگریشنز میں دستیاب ہیں، اس لیے جسمانی ملاپ برقی مطابقت کی ضمانت نہیں دیتا۔ اس پروڈکٹ کو ہدف کے سازوسامان، اصل نمونوں، ڈرائنگز، یا حوالہ پارٹ نمبر کے مطابق تیار کیا جا سکتا ہے، بشمول ڈیل ای ایم سی اور مولیکس کمرشل مائیکرو ڈی ایپلی کیشنز۔ Dell EMC 038 003 084 اور Molex 834219039, 834219040, اور 834219041 کے لیے، صرف پارٹ نمبر سے براہ راست تبادلہ خیال نہیں کیا جانا چاہیے۔ بلک خریداری سے پہلے، کنیکٹر کی جنس کی تصدیق کریں، پن 1–9 وائرنگ، سیدھے-تھرو یا کراس اوور کنفیگریشن، شیل اور ڈرین کنکشن، لاکنگ اسکرو کی وضاحتیں، کیبل کی لمبائی، اور سیریل پورٹ کی تعریف، اس کے بعد پہلے-مضمون کی جانچ کریں۔
درست مائیکرو DB9 سے DB9 سیریل کیبل کا انتخاب کیسے کریں؟
کنیکٹر کی قسم اور پن آؤٹ کی تصدیق کریں۔
مائیکرو DB9 یا معیاری DB9 کنیکٹر کی قسم اور جنس کی تصدیق کریں، پھر مینوئل، ڈرائنگ، یا نمونے استعمال کرتے ہوئے مکمل پن 1-9 وائرنگ کی تصدیق کریں۔
وائرنگ کنفیگریشن اور کیبل کی لمبائی کی تصدیق کریں۔
تصدیق کریں کہ آیا سیدھا-تھرو یا کالعدم موڈیم وائرنگ درکار ہے، پھر آلات کی دوری اور کیبنٹ روٹنگ کے مطابق کیبل کی لمبائی کا انتخاب کریں۔
مکینیکل لاکنگ سسٹم کی مطابقت کی تصدیق کریں۔
#{{0}UNC مائیکرو DB9 اور #4 40UNC DB9 لاکنگ سسٹم کی تصدیق کریں تاکہ مناسب ملاپ کو یقینی بنایا جا سکے اور مکینیکل بندھن کو محفوظ بنایا جا سکے۔
اصل درخواست کے ماحول کی ضروریات کا اندازہ کریں۔
صنعتی یا اعلی-EMI ماحول کے لیے، قابل اعتماد سیریل کمیونیکیشن کو برقرار رکھنے کے لیے شیلڈنگ، موڑ کے رداس، درجہ حرارت کی حد، اور گراؤنڈنگ طریقہ کا جائزہ لیں۔
حسب ضرورت صلاحیتیں
↕ حسب ضرورت کیبل کی لمبائی
اپنی مرضی کے مطابق کیبل کی لمبائی اور پروجیکٹ-کیبنٹ، آلات، اور OEM وائرنگ کی ضروریات کے لیے مخصوص رواداری دستیاب ہیں۔
□ اپنی مرضی کے مطابق پن آؤٹ
براہ راست-ذریعہ، کراس اوور، اور آلات-مخصوص پِن آؤٹس کو ڈرائنگ، نمونوں، یا انٹرفیس کی تعریفوں سے اپنی مرضی کے مطابق بنایا جا سکتا ہے۔
◉ حسب ضرورت کنیکٹر
مائیکرو DB9 اور معیاری DB9 صنف، واقفیت، اور مکینیکل کنفیگریشنز کو مخصوص ایپلی کیشنز کے لیے اپنی مرضی کے مطابق بنایا جا سکتا ہے۔
⚙ اپنی مرضی کے مطابق کیبل کی تفصیلات
وائر گیج، کنڈکٹر کاؤنٹ، شیلڈنگ، جیکٹ میٹریل، اور کیبل کا قطر درخواست کی ضروریات کے لیے اپنی مرضی کے مطابق کیا جا سکتا ہے۔
⌘ حسب ضرورت ظاہری شکل
کیبل کا رنگ، لیبل، گرمی سکڑنے والی نلیاں، لوگو، اور پیکیجنگ کو آسانی سے شناخت اور انتظام کے لیے اپنی مرضی کے مطابق بنایا جا سکتا ہے۔
◇ OEM حجم مینوفیکچرنگ
نمونوں، ڈرائنگ، پن آؤٹس اور BOMs سے پروٹو ٹائپنگ، چھوٹی-بیچ کی توثیق، اور OEM والیوم کی پیداوار کو تعاون حاصل ہے۔
نتیجہ:
PCM-S-0590 ایک مائیکرو DB9 خاتون سے DB9 خاتون RS232 سیریل کیبل ہے جسے صنعتی آلات، سرورز، اور کنٹرول سسٹمز کے لیے ڈیزائن کیا گیا ہے۔ اس کی نو کنڈکٹر کنسٹرکشن، ڈوئل مکینیکل لاکنگ، اور شیلڈنگ ڈیزائن کمپیکٹ انسٹالیشن، قابل اعتماد کنکشن، اور بہتر EMI مزاحمت کو سپورٹ کرتا ہے۔ استعمال کرنے سے پہلے، کنیکٹر کی قسم، پن آؤٹ، لاکنگ کی وضاحتیں، اور ڈیوائس کی سیریل تعریفوں کی تصدیق ہونی چاہیے۔ کیبل کی لمبائی، وائرنگ، کنیکٹر کنفیگریشن، اور کیبل کی وضاحتیں OEM اور حجم کی پیداوار کے منصوبوں کے لیے بھی اپنی مرضی کے مطابق کی جا سکتی ہیں۔
پروڈکٹ کے اکثر پوچھے گئے سوالات
کیا یہ تمام RS232 آلات کے ساتھ کام کر سکتا ہے؟
ہمیشہ نہیں۔ پہلے کنیکٹر کی قسم، پن آؤٹ، DTE/DCE، اور وائرنگ کنفیگریشن کی تصدیق کریں۔
معیاری وائرنگ کنفیگریشن کیا ہے؟
معیاری PCM-S-0590 پن 1–9 براہ راست وائرنگ کا استعمال کرتا ہے اور حسب ضرورت کو سپورٹ کرتا ہے۔
کیا یہ ڈیل EMC یا Molex حصوں کو تبدیل کر سکتا ہے؟
مطابقت کے لیے پن آؤٹ، کنیکٹر کی ساخت، لاکنگ ہارڈویئر، اور کیبل کی لمبائی کی تصدیق کی ضرورت ہوتی ہے۔
کیا حسب ضرورت لمبائی اور پن آؤٹ دستیاب ہیں؟
جی ہاں کیبل کی لمبائی اور پن آؤٹ کو ڈرائنگ، نمونے، یا ڈیوائس کی ضروریات سے اپنی مرضی کے مطابق بنایا جا سکتا ہے۔
بلک آرڈر کرنے سے پہلے نمونے کی جانچ کیوں؟
نمونہ کی جانچ حجم کی پیداوار سے پہلے ملن، تسلسل، اور مواصلات کی مطابقت کی تصدیق کرتی ہے۔
کیا آپ OEM اور بلک آرڈرز کی حمایت کرتے ہیں؟
جی ہاں OEM اور والیوم پروڈکشن حسب ضرورت کیبلز، کنیکٹرز، لیبلز اور پیکیجنگ کو سپورٹ کرتے ہیں۔
