مصنوعات کی تفصیل

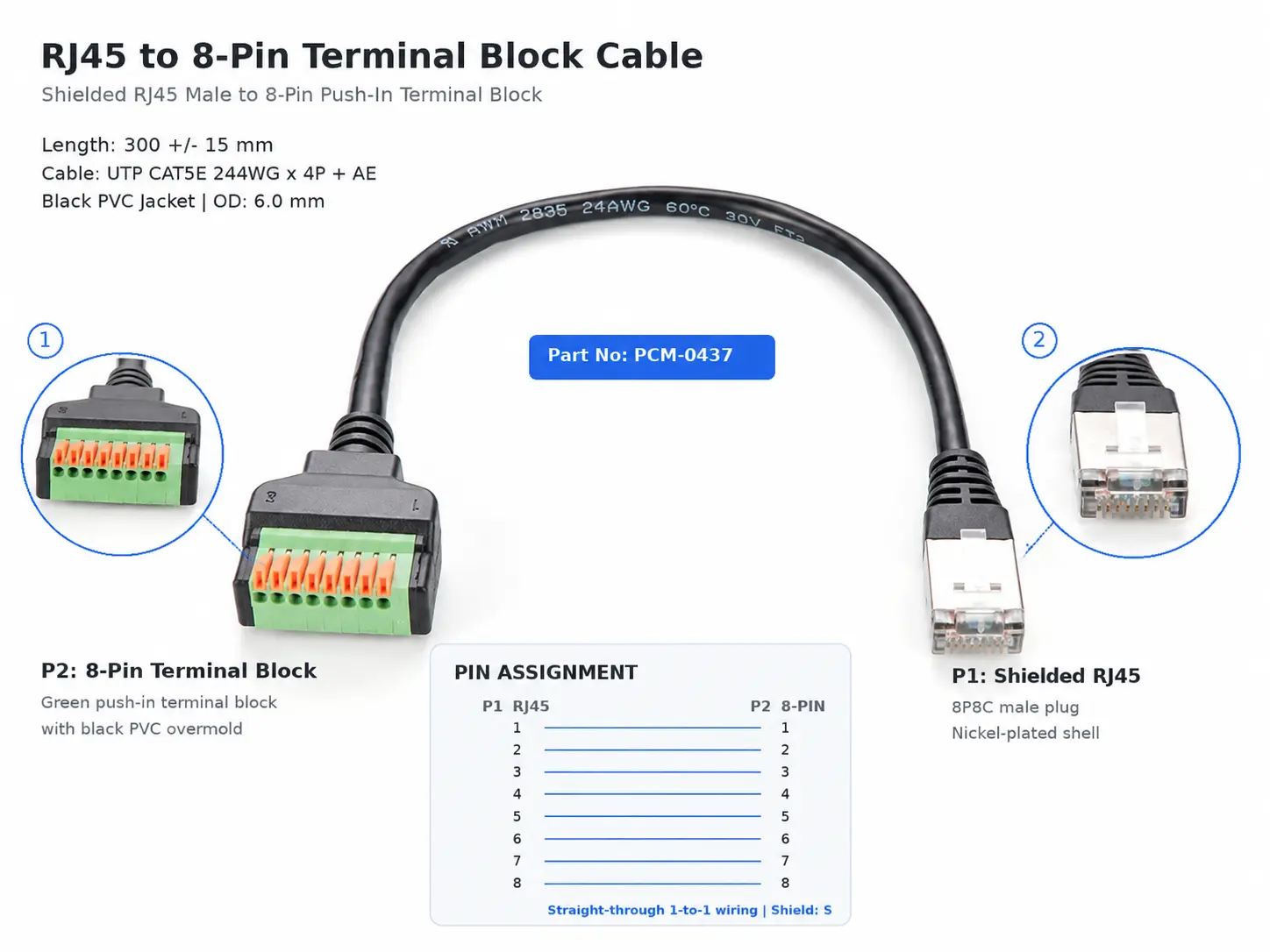

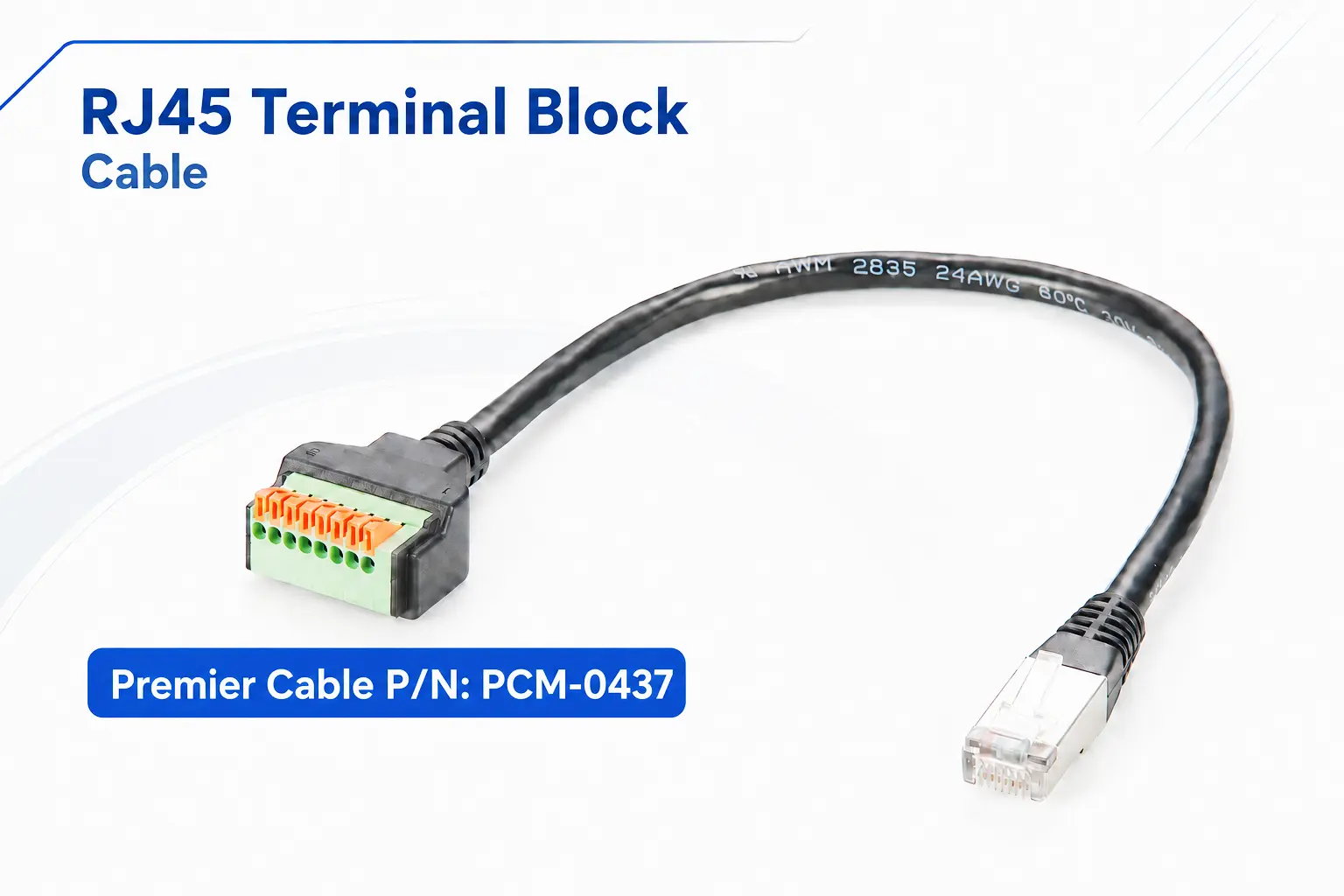

PCM-0437بہار ٹرمینل بلاک کیبل میں RJ45 8P8C مرد سے 8-پن پش-ہے۔ یہ کالی پی وی سی جیکٹ کے ساتھ CAT5e UTP 24AWG×4P کیبل اور 300±15 ملی میٹر کی معیاری لمبائی کا استعمال کرتا ہے۔ تمام آٹھ پنوں کو پن 1 سے لے کر ٹرمینل 1 تک پن 8 سے ٹرمینل 8 تک براہ راست وائرڈ کیا جاتا ہے۔ پش ان ٹرمینل بلاک 26-20 AWG کنڈکٹرز کو قبول کرتا ہے اور بغیر کسی سرشار کرمپنگ ٹول کے تیز وائرنگ کو قابل بناتا ہے۔ یہ نیٹ ورک کی جانچ، خرابیوں کا سراغ لگانا، صنعتی سامان کی کمیشننگ، لیبارٹری کی ترقی اور عارضی وائرنگ کے لیے موزوں ہے۔ اپنی مرضی کے مطابق کیبل کی لمبائی، پن آؤٹ، ٹرمینل کنفیگریشنز اور لیبل دستیاب ہیں۔
RJ45 کسی مخصوص کمیونیکیشن پروٹوکول کے بجائے کنیکٹر فارمیٹ کی وضاحت کرتا ہے۔ مکینیکل کنکشن خود بخود ایتھرنیٹ، RS-485، RS-232، CAN، PoE یا ملکیتی آلات کے انٹرفیس کے ساتھ مطابقت کو یقینی نہیں بناتا ہے۔ تنصیب سے پہلے ہمیشہ پن اسائنمنٹ، وولٹیج، کرنٹ، گراؤنڈنگ اور پروٹوکول کی ضروریات کی تصدیق کریں۔
خصوصیات
01
RJ45-to-8-Pin بریک آؤٹ
آسان وائرنگ، جانچ اور دیکھ بھال کے لیے تمام آٹھ رابطوں کو توڑ دیتا ہے۔
02
پش-وائرنگ میں
فیلڈ وائرنگ کو آسان بناتا ہے اور تنصیب کی کارکردگی کو بہتر بناتا ہے۔
03
CAT5e 24AWG کیبل
صنعتی کنٹرول اور آلات کو شروع کرنے کے لیے 4 جوڑی والی UTP کیبل استعمال کرتا ہے۔
04
مرضی کے مطابق ڈیزائن
کیبل کی لمبائی، پن آؤٹ، ٹرمینل کی قسم، رنگ اور لیبل اپنی مرضی کے مطابق کیے جا سکتے ہیں۔
مصنوعات کی نمائش
مصنوعات کے فوائد
ٹرمینل بلاک کیبل میں دھکیلنے کے لیے RJ45 مرد ایک معیاری 8P8C پلگ کو انفرادی طور پر قابل رسائی ٹرمینل پوزیشنز کے ساتھ جوڑتا ہے۔ یہ فیلڈ کی تیاری کے کام کو کم کرتا ہے اور تنصیب، کمیشننگ، جانچ اور دیکھ بھال کی کارکردگی کو بہتر بناتا ہے۔
تمام آٹھ رابطوں کا انفرادی بریک آؤٹ
تمام آٹھ RJ45 رابطے متعلقہ ٹرمینل پوزیشنوں سے ٹوٹ گئے ہیں، جس سے انفرادی سگنل سرکٹس کو جوڑنے، پیمائش اور معائنہ کرنا آسان ہو جاتا ہے۔
کم فیلڈ سولڈرنگ
ٹرمینل بلاک کنکشن عارضی سولڈرنگ اور نیٹ ورک کیبل کی تیاری کو کم کرتا ہے، جو اسے آلات کی تنصیب، کمیشننگ اور فیلڈ سروس کے لیے موزوں بناتا ہے۔
لچکدار حسب ضرورت
کیبل کی لمبائی، پن آؤٹ، کیبل کی قسم، ٹرمینل ڈھانچہ، رنگ، لیبل اور پیکیجنگ سامان کی ضروریات کے مطابق اپنی مرضی کے مطابق کیا جا سکتا ہے.
کمپیکٹ خالی جگہوں کے لیے موزوں ہے۔
مختصر کیبل اور مربوط ڈھانچہ کنٹرول کیبنٹ، اندرونی آلات کی وائرنگ، ٹیسٹ پلیٹ فارم اور دیگر جگہ-مضبوط ایپلی کیشنز کے لیے موزوں ہے۔
بنیادی درخواست کے منظرنامے۔

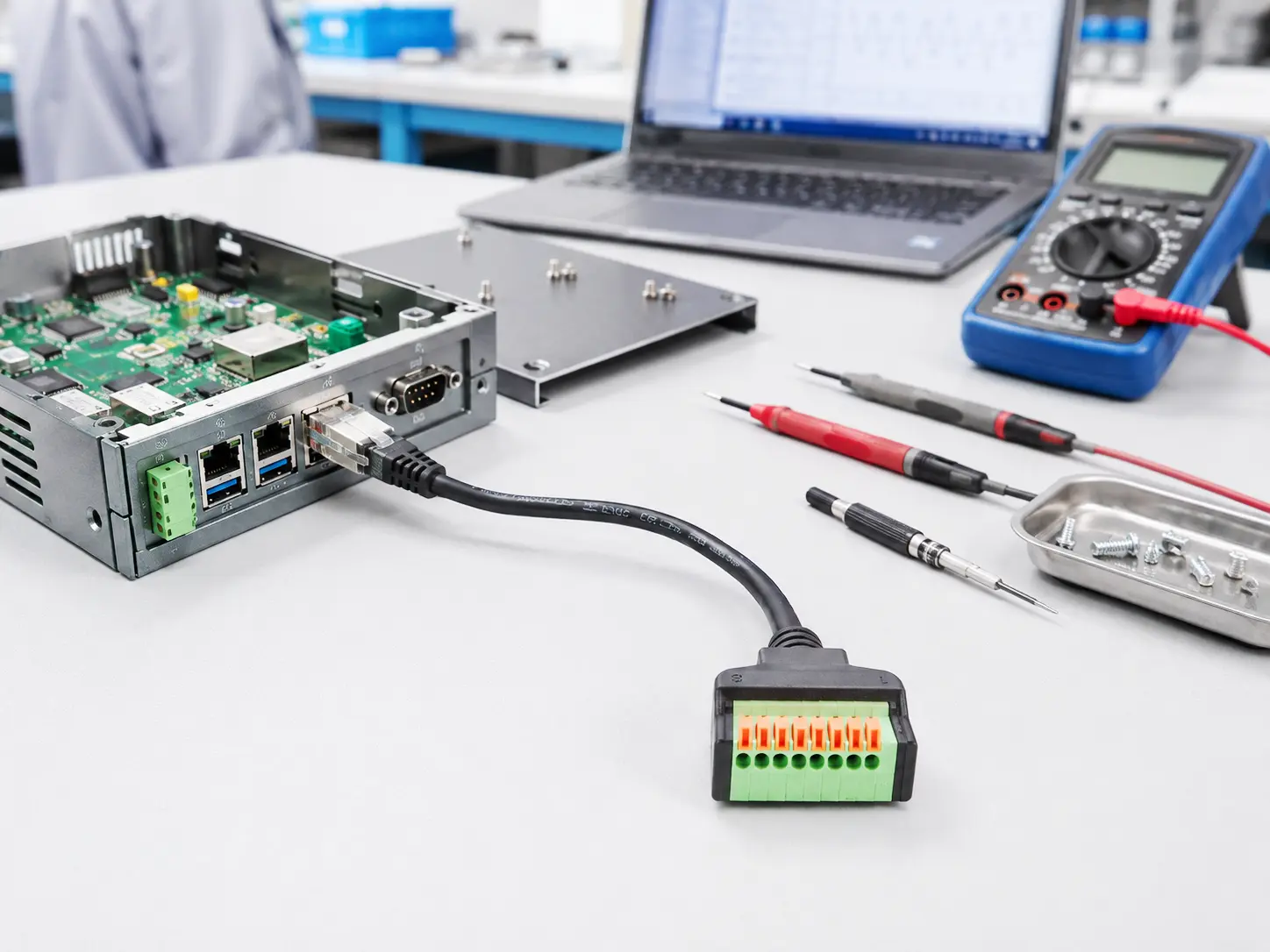

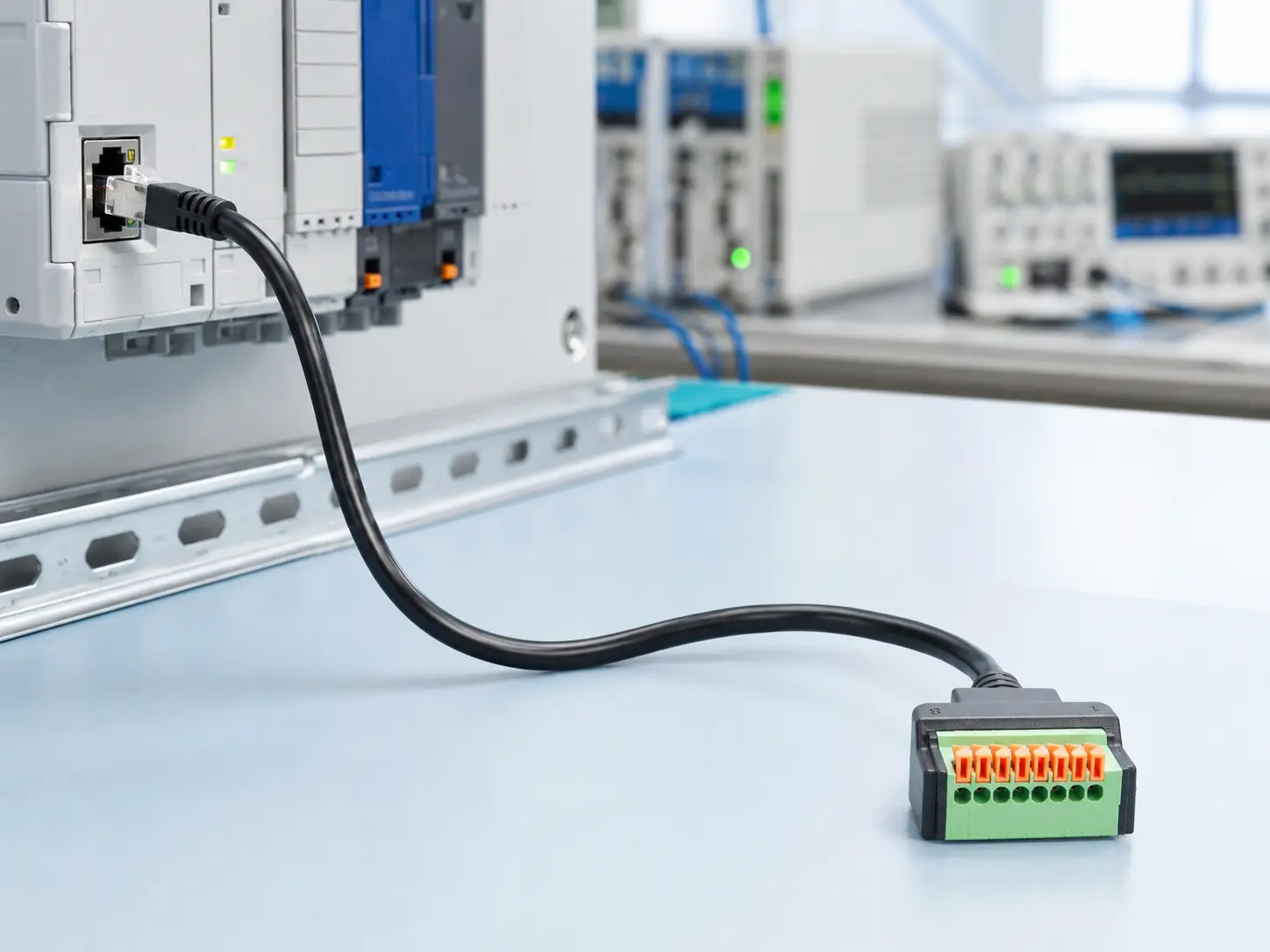

صنعتی آٹومیشن آلات کمیشننگ
کیبل کو سگنل بریک آؤٹ اور PLCs، صنعتی کنٹرولرز، گیٹ ویز، ڈیٹا کے حصول کے نظام اور RJ45 انٹرفیس کے ساتھ دیگر آلات کی کمیشننگ کے لیے استعمال کیا جا سکتا ہے۔ صارف کو پہلے یہ طے کرنا چاہیے کہ آیا سامان معیاری ایتھرنیٹ استعمال کرتا ہے یا ملکیتی پن کی تعریف۔

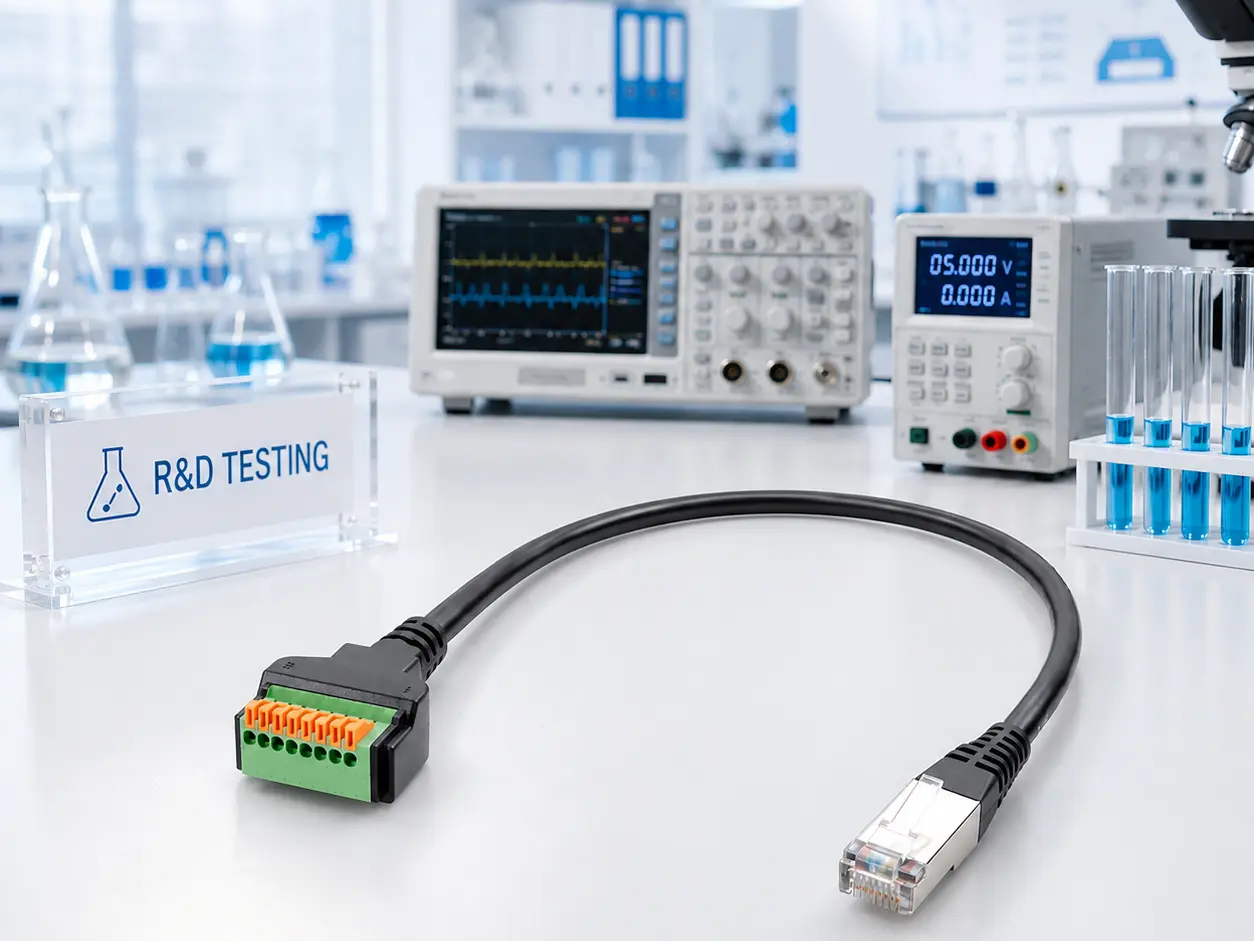

لیبارٹری اور آر اینڈ ڈی ٹیسٹنگ
یہ پروٹو ٹائپس، کمیونیکیشن ماڈیولز، ٹیسٹ پلیٹ فارمز اور تعلیمی لیبارٹریز کے لیے موزوں ہے جہاں پِن آؤٹس کو ایڈجسٹ کرنا، کنڈکٹرز کو تبدیل کرنا یا انفرادی پنوں کو ناپا جانا ضروری ہے۔
سامان کی دیکھ بھال اور فروخت کے بعد-سروس
بحالی کے تکنیکی ماہرین ٹرمینل بلاک کے ذریعے مخصوص پنوں کی پیمائش اور معائنہ کر سکتے ہیں، بار بار عارضی ٹیسٹ کیبلز بنانے کی ضرورت کو کم کرتے ہیں۔
اکثر پوچھے گئے سوالات
Q1: کیا PCM-0437 کو کسی بھی RJ45 ڈیوائس سے منسلک کیا جا سکتا ہے؟
A1: مطابقت کا تعین صرف کنیکٹر کی شکل سے نہیں کیا جا سکتا۔ مختلف آلات ایتھرنیٹ، RS-232، RS-485، کنٹرول سگنلز، آڈیو/ویڈیو سگنلز یا ملکیتی پن اسائنمنٹس استعمال کر سکتے ہیں۔ کنکشن سے پہلے ہمیشہ آلات دستی اور پن کے افعال کی تصدیق کریں۔
Q2: کیا PCM-0437 کمیونیکیشن پروٹوکول کو تبدیل کرتا ہے؟
A2: نہیں۔ PCM-0437 ایک غیر فعال سیدھا-کیبل اسمبلی کے ذریعے ہے۔ یہ پروٹوکول کی تبدیلی، وولٹیج کی سطح کی تبدیلی، سگنل پروردن یا برقی تنہائی فراہم نہیں کرتا ہے۔
Q3: کیا CAT5e کیبل کا مطلب یہ ہے کہ مکمل کنکشن CAT5e کی کارکردگی کو پورا کرتا ہے؟
A3: ضروری نہیں۔ کیبل بذات خود ایک CAT5e UTP ڈھانچہ استعمال کرتی ہے، لیکن ٹرمینل بلاک، بیرونی کنڈکٹرز، جوڑے کو ختم کرنے اور تنصیب کا طریقہ مجموعی طور پر لنک کی کارکردگی کو متاثر کر سکتا ہے۔
Q4: کیا PCM-0437 گیگابٹ ایتھرنیٹ کے لیے استعمال کیا جا سکتا ہے؟
A4: گیگابٹ ایتھرنیٹ عام طور پر چاروں مڑے ہوئے جوڑے استعمال کرتا ہے۔ PCM-0437 آٹھ-کنڈکٹر سیدھے-وائرنگ کے ذریعے فراہم کرتا ہے، لیکن ٹرمینل بلاک اور بیرونی وائرنگ رکاوٹ، کراس اسٹالک اور واپسی کے نقصان کو متاثر کر سکتے ہیں۔ اس لیے نمونے کی جانچ کی سفارش کی جاتی ہے، اور گیگابٹ مطابقت کو صرف آٹھ پن کنفیگریشن سے فرض نہیں کیا جانا چاہیے۔
صحیح پروڈکٹ کا انتخاب کیسے کریں۔
صرف کنیکٹر کی ظاہری شکل پر مبنی کیبل کا انتخاب نہ کریں۔ آلات کا پِن آؤٹ حاصل کریں اور ہر رابطے کو تفویض کردہ ڈیٹا، پاور، گراؤنڈ یا کنٹرول فنکشن کی شناخت کریں۔
ٹرمینل کی گنتی، پچ، قبول شدہ تار کی حد، اتارنے کی لمبائی، بڑھتے ہوئے سمت اور فیلڈ-وائر کی قسم کی تصدیق کریں۔ PCM-0437 ڈرائنگ ٹرمینل پچ یا ریٹیڈ کرنٹ کی وضاحت نہیں کرتی، لہذا آرڈر دینے سے پہلے ان پیرامیٹرز کی تصدیق کر لینی چاہیے۔
جب درخواست کو 1 سے 8 تک متعلقہ پوزیشنز کی ضرورت ہو تو PCM-0437 کا براہ راست انتظام استعمال کریں۔ جب T568A, T568B، کراس اوور یا ملکیتی وائرنگ کی ضرورت ہو تو پن آؤٹ ٹیبل فراہم کریں۔
300 ملی میٹر ورژن مختصر-فاصلے کی بریک آؤٹ وائرنگ کے لیے موزوں ہے۔ طویل کابینہ یا بیرونی کنکشن روٹنگ، موڑ کے رداس اور سروس الاؤنس کے حساب سے ہونے چاہئیں۔
سگنل کی قسم، آپریٹنگ وولٹیج، کرنٹ، کمیونیکیشن کی شرح، رکاوٹ، گراؤنڈنگ اور محیط درجہ حرارت کی تصدیق کریں۔ PoE، پاور ٹرانسمیشن اور ہائی-فریکوئنسی ایتھرنیٹ ایپلی کیشنز کے لیے وقف مطابقت اور درجہ حرارت میں اضافہ-کی ضرورت ہوتی ہے۔

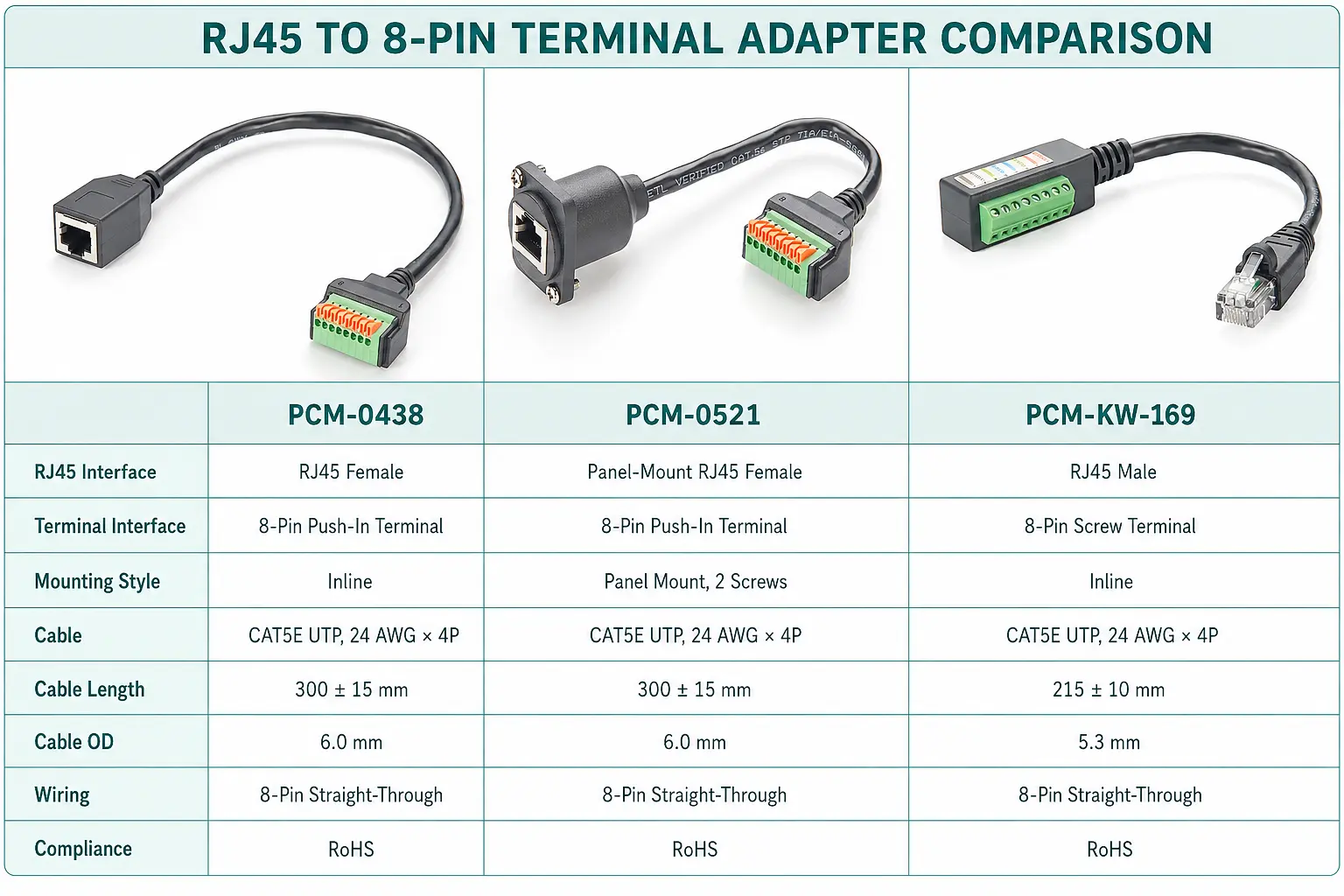

اختلافات کیا ہیں؟
