یہ مضمون کیا احاطہ کرتا ہے؟
صنعتی آٹومیشن سسٹمز، آلات، PLCs، سینسرز، ایمبیڈڈ کنٹرولرز اور IoT ٹرمینلز اکثر سیریل کمیونیکیشن کے مختلف معیارات استعمال کرتے ہیں۔ ایک میراثی صنعتی کمپیوٹر RS232 DB9 انٹرفیس فراہم کر سکتا ہے، جبکہ فیلڈ کا سامان RS485 ڈیفرینشل بس یا TTL UART انٹرفیس استعمال کر سکتا ہے۔ یہاں تک کہ جب مواصلاتی پروٹوکول مطابقت رکھتا ہے، مختلف الیکٹریکل انٹرفیس صرف کنیکٹرز کو تبدیل کرنے سے قابل اعتماد طریقے سے آپس میں منسلک نہیں ہوسکتے ہیں۔

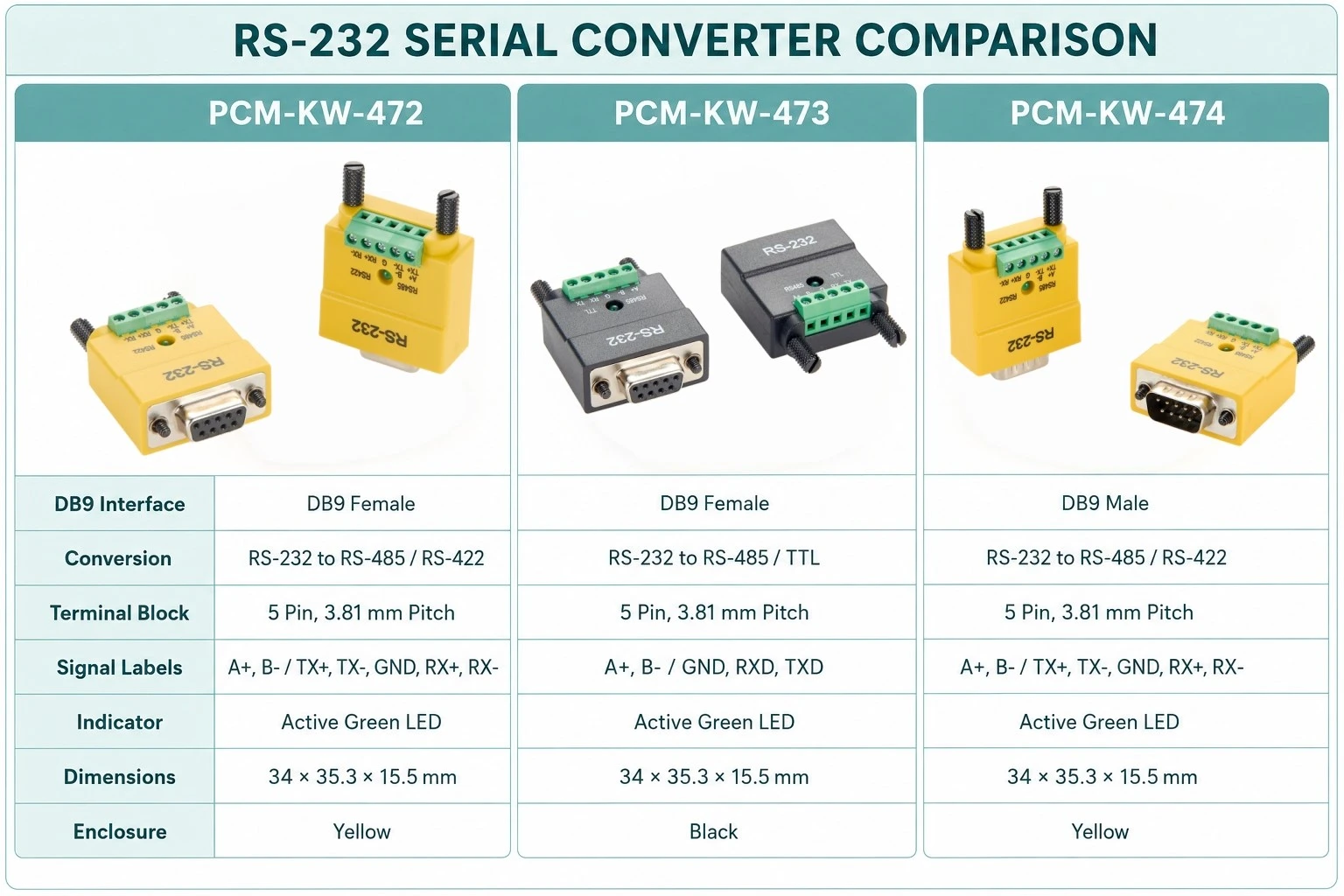

مثال کے طور پر پریمیئر کیبل PCM-KW-475 کا استعمال کرتے ہوئے، یہ گائیڈ RS232، RS485 اور TTL کے بنیادی اصولوں، سیریل تبادلوں کے اصولوں، DB9 اور 5-پن ٹرمینل انٹرفیس، صنعتی ایپلی کیشنز، مصنوعات کے انتخاب اور حسب ضرورت کی وضاحت کرتا ہے، جبکہ PCMW کا موازنہ کرتے ہوئے،{}12{}41} PCM-KW-473، PCM-KW-474 اور PCM-KW-475۔

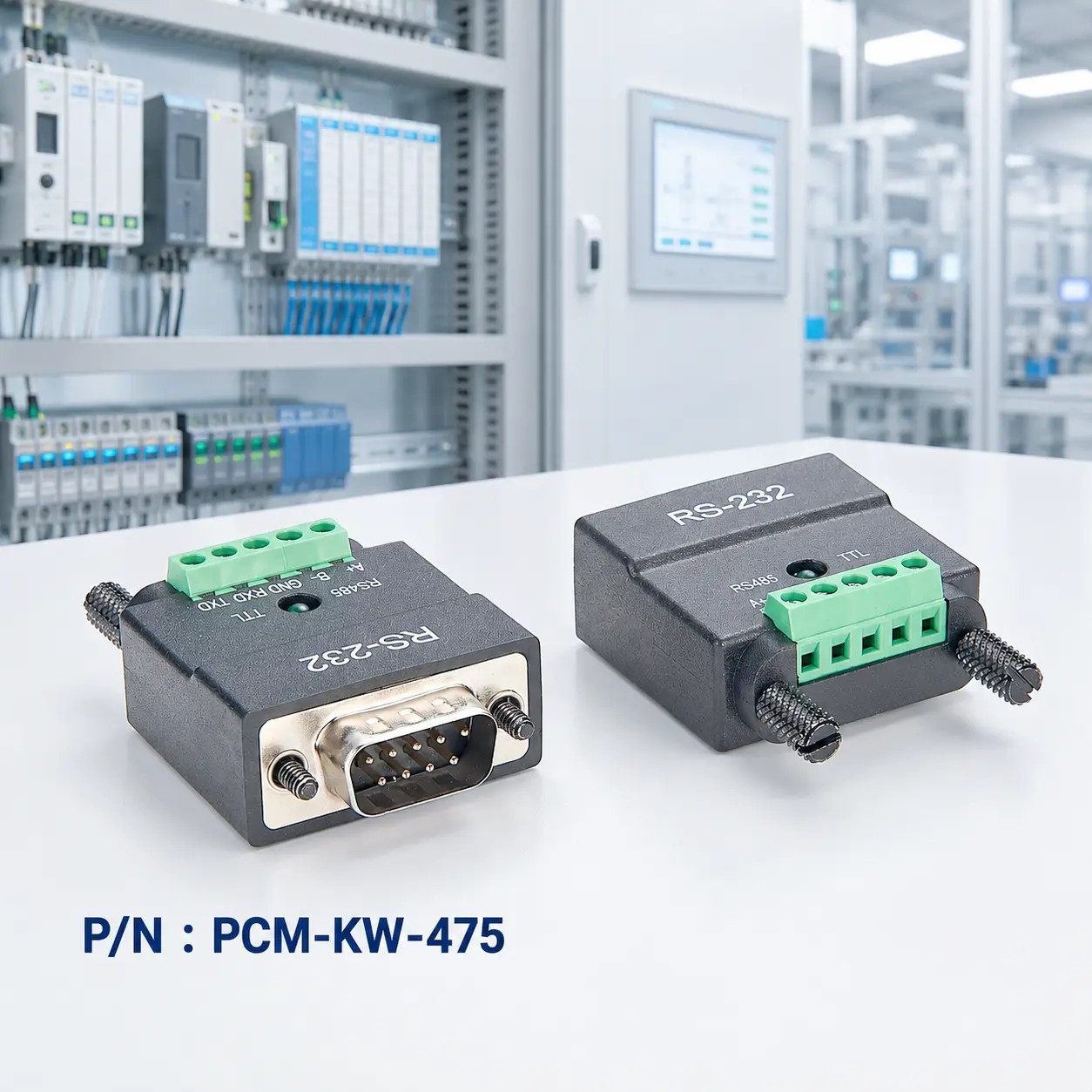

فوری پروڈکٹ کا تعارف

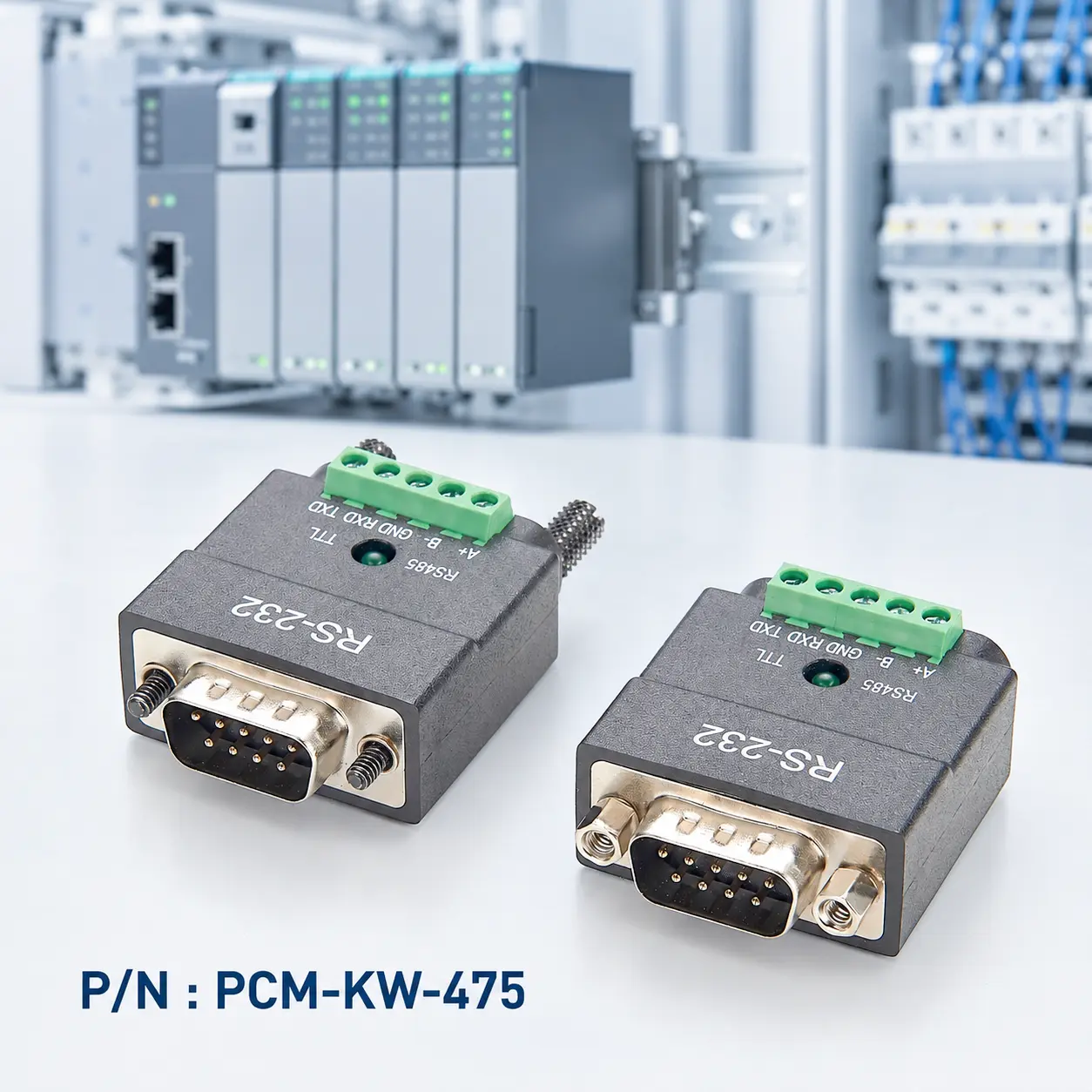

PCM-KW-475 ایک صنعتی RS232 سے RS485 TTL سیریل کنورٹر ہے۔ یہ الیکٹریکل سگنلز کا ترجمہ کرنے کے لیے RS232 ان پٹ اور اندرونی کنورژن PCBA کے بطور معیاری DB9 مرد کنیکٹر استعمال کرتا ہے، جو 5-پن ٹرمینل بلاک کے ذریعے RS485 A+/B- اور TTL RXD/TXD کنکشن فراہم کرتا ہے۔
کلیدی تعمیر میں شامل ہیں:

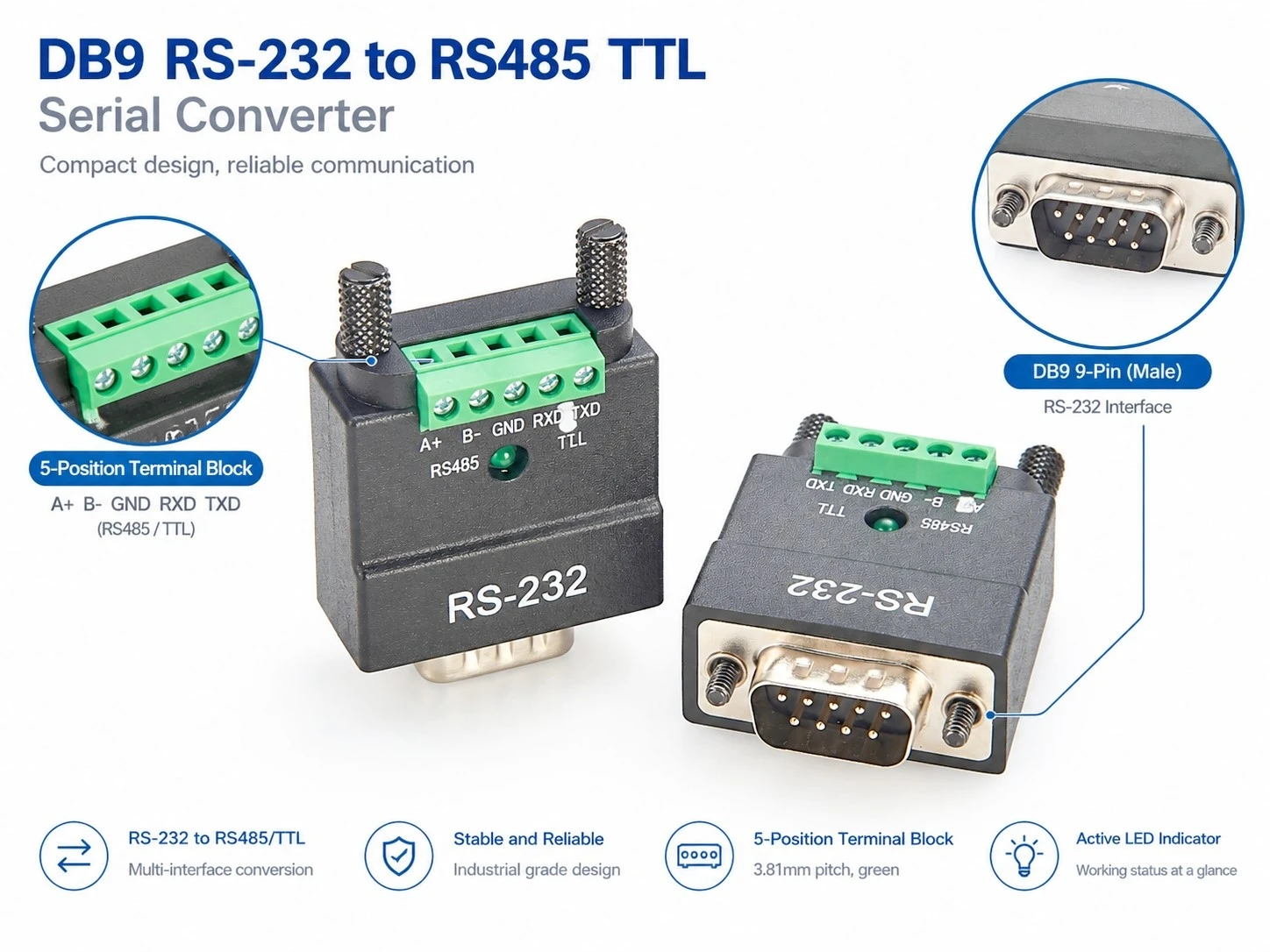

● DB9 مردانہ RS232 انٹرفیس
● 3.81 ملی میٹر پچ سبز 5 پن ٹرمینل بلاک
● KA-1056 REV1.0 PCBA
● سبز ایل ای ڈی اسٹیٹس انڈیکیٹر
● پہنیں-مزاحم گہرے سبز TPE ہاؤسنگ
● #4-40UNC بڑھتے ہوئے پیچ
● #4-40، H4.75 × 11.8 ملی میٹر ہیکس اسٹینڈ آف
● 16–28AWG ٹرمینل وائرنگ سپورٹ
| پروڈکٹ کا نام | DB9 RS-232 سے RS485 TTL سیریل کنورٹر |
| پریمیئر کیبل P/N | PCM-KW-475 |
| ان پٹ انٹرفیس | DB9 9-پن کنیکٹر |
| آؤٹ پٹ انٹرفیس | 5-پوزیشن ٹرمینل بلاک |
| تعاون یافتہ انٹرفیس | RS-232, RS485, TTL |
| انڈیکیٹر لائٹ | ایکٹو گرین ایل ای ڈی |
| شیل کا رنگ | گہرا سبز |
مطابقت کا بیان
PCM-KW-475 ان ایپلی کیشنز کے لیے ہے جن کے لیے RS232 اور RS485 یا TTL انٹرفیس کے درمیان فزیکل-پرت/الیکٹریکل-سطح کی تبدیلی کی ضرورت ہوتی ہے۔ تاہم، کنیکٹر کی مطابقت خود بخود پروٹوکول کی مطابقت کی ضمانت نہیں دیتی ہے۔ انسٹالیشن سے پہلے کمیونیکیشن موڈ، بوڈ ریٹ، ڈیٹا بٹس، اسٹاپ بٹس، پیریٹی، RS485 پولرٹی، ٹی ٹی ایل لاجک لیول اور ڈیوائس سائیڈ پن اسائنمنٹس کی تصدیق کریں۔
ایک جیسی DB9 کنیکٹر کی شکلیں لازمی طور پر ایک جیسی پن اسائنمنٹس کی نشاندہی نہیں کرتی ہیں، اس لیے موجودہ اڈاپٹر کو تبدیل کرنے یا غیر معیاری آلات کو جوڑنے سے پہلے آلات کی دستاویزات کو ہمیشہ چیک کیا جانا چاہیے۔
تکنیکی مطابقت کے نوٹس:
RS232، RS485 اور TTL محض کنیکٹر کی قسمیں نہیں ہیں۔ وہ مختلف برقی خصوصیات کے ساتھ انٹرفیس کی نمائندگی کرتے ہیں۔ RS232 سنگل-اینڈڈ سگنلنگ کا استعمال کرتا ہے، RS485 ڈیفرینشل سگنلنگ کا استعمال کرتا ہے، اور TTL سیریل کمیونیکیشن عام طور پر UART منطق کی سطحوں کا استعمال کرتا ہے۔ اس لیے، RS232 TX/RX کو TTL RX/TX سے براہ راست منسلک نہیں ہونا چاہیے، اور نہ ہی RS232 کو صرف غیر فعال ری وائرنگ کے ذریعے RS485 میں تبدیل کیا جا سکتا ہے۔
TTL آلات مختلف منطقی وولٹیج پر بھی کام کر سکتے ہیں، جیسے کہ 3.3V یا 5V۔ لہذا صرف "TTL" کی اصطلاح پر مبنی مطابقت کو فرض کرنے کے بجائے انضمام سے پہلے اصل ہدف منطق کی سطح کی تصدیق ہونی چاہیے۔
RS232 سے RS485 TTL سیریل کنورٹر کیا ہے؟
RS232 سے RS485 TTL سیریل کنورٹر ایک انٹرفیس ڈیوائس ہے جو مختلف سیریل الیکٹریکل معیارات کا استعمال کرتے ہوئے آلات کو جوڑنے کے لیے ڈیزائن کیا گیا ہے۔ یہ DB9 سے فزیکل کنیکٹر کو ٹرمینل بلاک میں تبدیل کرنے سے زیادہ کام کرتا ہے۔ اندرونی الیکٹرانکس سگنل کی سطح اور ٹرانسمیشن کی خصوصیات کا ترجمہ کرتا ہے۔
PCM-KW-475 پر، RS232 سگنلز DB9 مردانہ کنیکٹر کے ذریعے داخل ہوتے ہیں اور KA-1056 REV1.0 PCBA کے ذریعے کارروائی کی جاتی ہے۔ 5 پن ٹرمینل سائیڈ پھر TTL RXD/TXD لاجک کنکشنز کے ساتھ RS485 ڈیفرینشل کمیونیکیشن کنکشن فراہم کرتا ہے، جس سے لیگیسی RS232 آلات کو صنعتی بس یا ایمبیڈڈ ڈیوائسز کے ساتھ بات چیت کرنے میں مدد ملتی ہے۔

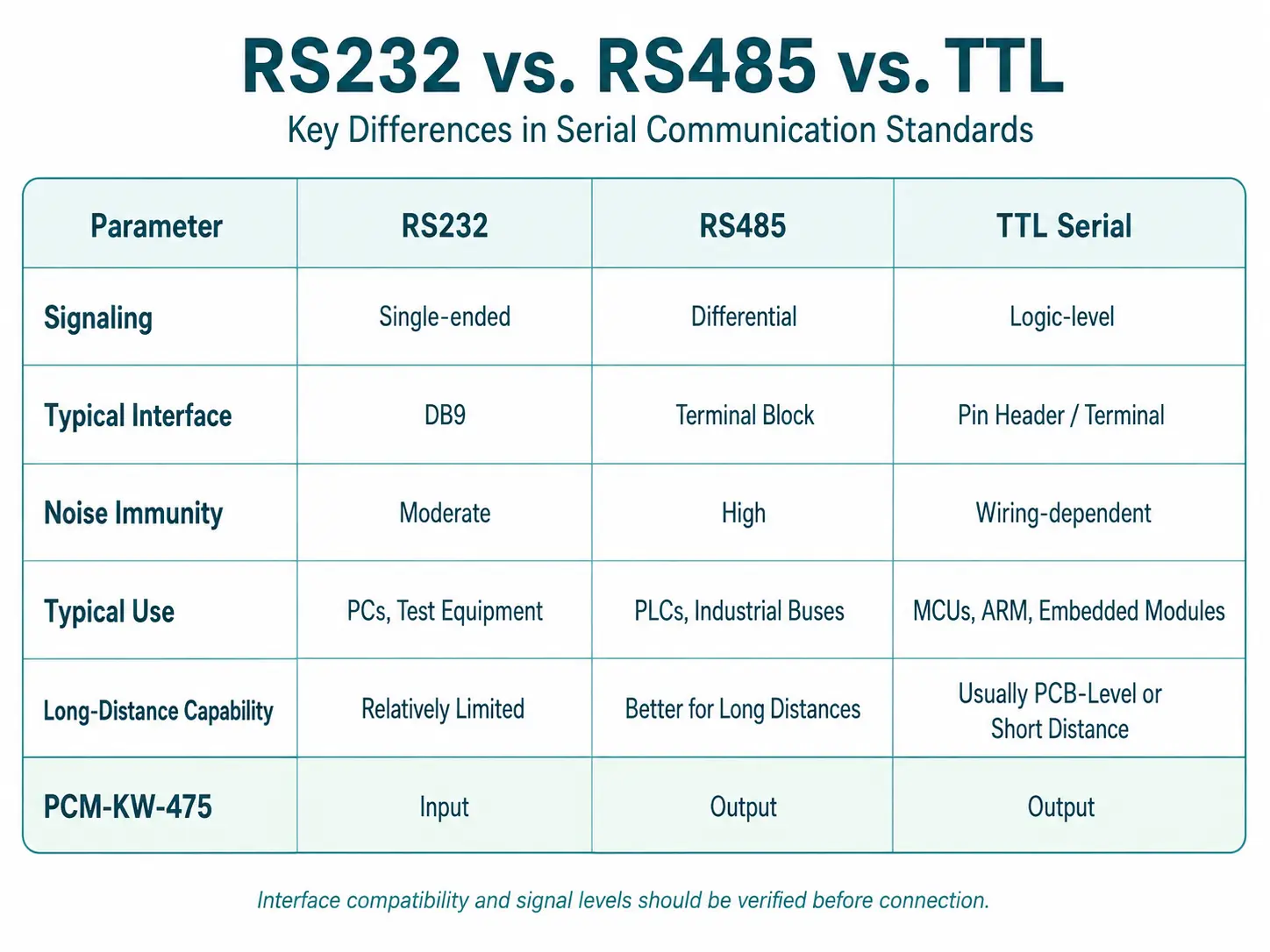

RS232 بمقابلہ RS485 بمقابلہ TTL
درد کے پوائنٹس اور پروڈکٹ ویلیو
چیلنج 1:
مختلف سیریل معیارات
بہت سے پرانے صنعتی آلات اب بھی RS232 استعمال کرتے ہیں، جبکہ نئے PLCs، ڈیٹا کے حصول کے ماڈیول، سینسرز اور ایمبیڈڈ کنٹرولرز RS485 یا TTL استعمال کر سکتے ہیں۔ ایک سیریل کنورٹر موجودہ RS232 آلات کو محفوظ رکھ سکتا ہے جبکہ انٹرفیس کی مطابقت کو بڑھاتا ہے، غیر ضروری سامان کی تبدیلی کو کم کرتا ہے۔
چیلنج 2:
صنعتی مواصلاتی مداخلت
آٹومیشن لائنوں کے اندر، کنٹرول کیبنٹ اور صنعتی مشینری، موٹرز، ریلے اور متغیر-فریکوئنسی ڈرائیوز برقی مقناطیسی مداخلت پیدا کر سکتی ہیں۔ RS485 A+/B- تفریق سگنلنگ کا استعمال کرتا ہے، روایتی سنگل-ختم شدہ سیریل لنکس کے مقابلے میں بہتر عام-موڈ شور کو مسترد کرتا ہے۔
چیلنج 3:
ترقی کے دوران متعدد انٹرفیس
ایمبیڈڈ ڈویلپرز کو اکثر PC سیریل پورٹس، RS485 ماڈیولز اور TTL UART ڈیوائسز کے درمیان کام کرنے کی ضرورت ہوتی ہے۔ PCM-KW-475 ایک کمپیکٹ یونٹ میں RS485 اور TTL سے متعلقہ ٹرمینل کنکشن فراہم کرتا ہے، جس سے انٹرفیس کنورژن سیٹ اپ کو آسان بنانے میں مدد ملتی ہے۔
مصنوعات کی نمائش
کلیدی فوائد
- RS232 سے RS485 TTL دوہری-انٹرفیس کی تبدیلی اور صنعتی مواصلات کی صلاحیت
RS232-سے-RS485 اور RS232-سے-TTL کنورژن دونوں کو سپورٹ کرتا ہے، لیگیسی سیریل ڈیوائسز اور ایمبیڈڈ سسٹمز کے درمیان مواصلت کو فعال کرتا ہے۔ RS485 A+/B- تفریق انٹرفیس صنعتی کیبل کے چلنے اور برقی طور پر شور والے ماحول کے لیے اچھی طرح سے موزوں ہے، جو اسے آٹومیشن مینٹیننس، لیبارٹری ڈیبگنگ اور صنعتی کنٹرول کے انضمام کے لیے مثالی بناتا ہے۔
- معیاری DB9 انٹرفیس اور لچکدار تنصیب کا ڈھانچہ

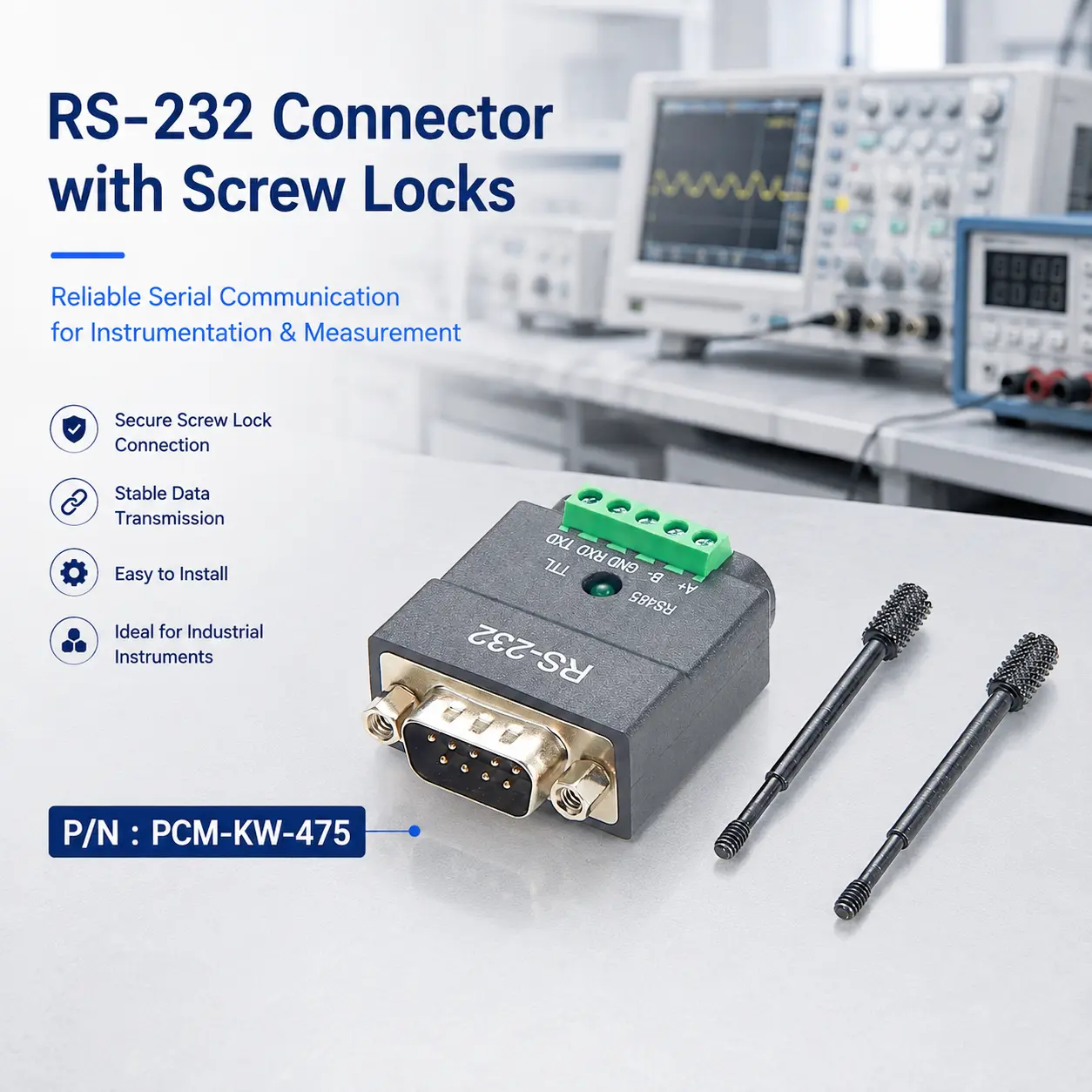

معیاری DB9 مردانہ انٹرفیس اضافی اڈاپٹر کی ضرورت کو کم کرتے ہوئے صنعتی پی سی، سیریل ڈیوائسز اور ڈیبگنگ آلات سے آسان کنکشن کو قابل بناتا ہے۔ فرنٹ ریویٹ-نٹ اور ریئر لاکنگ-اسکرو ماؤنٹنگ کے اختیارات، ایک ساتھ #4-40UNC ہارڈویئر اور ہیکس اسٹینڈ آف، آلات کے پینلز، کنٹرول کیبنٹ، انکلوژرز اور ٹیسٹ پلیٹ فارمز پر سپورٹ انسٹالیشن۔
- 3 ایل ای ڈی اسٹیٹس انڈیکیٹر اور پہننے والا{1}} مزاحم TPE حفاظتی ڈھانچہ
ایک مربوط سبز ایل ای ڈی آسان تنصیب، کمیشننگ اور خرابیوں کا ازالہ کرنے کے لیے واضح آپریٹنگ-اسٹیٹس کا اشارہ فراہم کرتا ہے۔ لباس-مزاحم گہرے سبز TPE ہاؤسنگ اندرونی PCBA اور کنکشن کے ڈھانچے کی حفاظت کرتا ہے جبکہ مسلسل صنعتی استعمال کے لیے پائیداری اور طویل مدتی اعتبار کو بہتر بناتا ہے۔
اسی طرح کی مصنوعات
RS232 سیریل کنورٹر کا انتخاب کیسے کریں؟
مرحلہ 1: ٹارگٹ انٹرفیس کی شناخت کریں۔
پہلے اس بات کا تعین کریں کہ آیا ہدف کا سامان RS485، RS422 یا TTL استعمال کرتا ہے۔ MCU UART انٹرفیس کے لیے، مطلوبہ TTL منطق وولٹیج کی بھی تصدیق کریں۔
مرحلہ 2: DB9 صنف کی جانچ کریں۔
صرف اصطلاح "RS232" پر مبنی کنورٹر کا انتخاب نہ کریں۔ اس بات کی تصدیق کریں کہ آیا سامان DB9 مرد یا خاتون کنیکٹر استعمال کرتا ہے اور اس کی پن کی تفویض کی تصدیق کریں۔
مرحلہ 3: RS485 یا RS422 کی تصدیق کریں۔
اگرچہ RS485 اور RS422 دونوں ڈفرنشل سگنلنگ کا استعمال کرتے ہیں، ان کے نیٹ ورک ٹوپولوجی اور ڈرائیور کی خصوصیات ایک جیسی نہیں ہیں اور انہیں خود بخود قابل تبادلہ نہیں سمجھا جانا چاہیے۔
مرحلہ 4: مکینیکل انسٹالیشن چیک کریں۔
کنٹرول کیبنٹ، آلات ہاؤسنگز یا ٹیسٹ پلیٹ فارمز میں انسٹالیشن کے لیے، DB9 سکرو ہارڈ ویئر، بڑھتے ہوئے اورینٹیشن اور آس پاس کی کلیئرنس کی تصدیق کریں۔
حسب ضرورت صلاحیتیں
کنیکٹر حسب ضرورت
DB9 مرد، DB9 خاتون، ٹرمینل بلاکس اور دیگر کنیکٹر کنفیگریشنز OEM آلات کے انٹرفیس کی ضروریات کے مطابق تیار کی جا سکتی ہیں۔
پن اسائنمنٹ حسب ضرورت
غیر-معیاری DB9 آلات کے لیے، وائرنگ اور کنورژن کنفیگریشنز کو کسٹمر پن آؤٹ، اسکیمیٹکس یا آلات کی دستاویزات کے مطابق اپنی مرضی کے مطابق بنایا جا سکتا ہے۔
ہاؤسنگ اور رنگ حسب ضرورت
TPE ہاؤسنگ کا رنگ، ساخت، نشانات اور ظاہری شکل OEM آلات کے انضمام اور برانڈڈ پراجیکٹس کے لیے اپنی مرضی کے مطابق کی جا سکتی ہے۔
بڑھتے ہوئے حسب ضرورت
بڑھتے ہوئے ہارڈویئر، سکرو سٹرکچر، ہیکس اسٹینڈ آف اور انسٹالیشن اورینٹیشن کو آلات کے پینلز، کیبنٹ اور انکلوژرز کے مطابق ڈھالا جا سکتا ہے۔
اوورمولڈ کلر اور میٹریل حسب ضرورت
پیویسی اوورمولڈ رنگوں اور مواد کے اختیارات کو سامان کی شناخت، چینل مینجمنٹ یا OEM ظاہری ضروریات کے لئے اپنی مرضی کے مطابق کیا جا سکتا ہے.
ٹرمینل اور وائر گیج کنفیگریشن
PCM-KW-475 16–28AWG وائرنگ کو سپورٹ کرنے والا 3.81 ملی میٹر ٹرمینل ڈھانچہ استعمال کرتا ہے۔ پراجیکٹ کی مخصوص ضروریات کے لیے ٹرمینل کی قسم، وائر گیج اور کنکشن کا طریقہ مزید جانچا جا سکتا ہے۔
اکثر پوچھے گئے سوالات
01. کون سے سگنلز PCM-KW-475 کو RS232 میں تبدیل کر سکتے ہیں؟
PCM-KW-475 RS232 ان پٹ کو قبول کرتا ہے اور RS485 A+/B- اور TTL RXD/TXD سے متعلقہ کنکشن ٹرمینل سائیڈ پر فراہم کرتا ہے، یہ RS232 آلات کو RS485 یا TTL آلات کے ساتھ انٹرفیس کرنے کے لیے موزوں بناتا ہے۔
02. کیا RS232 براہ راست TTL UART سے جڑ سکتا ہے؟
نمبر RS232 اور TTL UART مختلف الیکٹریکل وولٹیج کی خصوصیات استعمال کرتے ہیں۔ براہ راست کنکشن کے نتیجے میں مواصلات کی ناکامی ہو سکتی ہے اور ممکنہ طور پر ہارڈ ویئر کے خطرات پیدا کر سکتے ہیں، اس لیے ایک مناسب لیول-کنورژن سرکٹ استعمال کیا جانا چاہیے۔
03. RS485 صنعتی ماحول کے لیے کیوں موزوں ہے؟
RS485 ڈیفرینشل سگنلنگ کا استعمال کرتا ہے، وصول کنندہ بنیادی طور پر سگنل لائنوں کے درمیان وولٹیج کے فرق کا پتہ لگاتا ہے۔ یہ روایتی سنگل-کمیونیکیشن کے مقابلے میں بہتر عام-موڈ شور کو مسترد کرتا ہے، جو اسے صنعتی کابینہ، مشینری اور طویل مواصلاتی روابط کے لیے موزوں بناتا ہے۔
04. کیا یہ ایک اور RS232 کنورٹر کی جگہ لے سکتا ہے اگر کنیکٹر ایک جیسے نظر آتے ہیں؟
ضروری نہیں۔ DB9 پن اسائنمنٹ، RS485/RS422 قسم، TTL لاجک وولٹیج، کمیونیکیشن سیٹنگز، پاور کی ضروریات اور ڈیوائس پروٹوکول سب کی تصدیق ہونی چاہیے۔ حجم کی تعیناتی سے پہلے انجینئرنگ کے نمونے کی توثیق کی سفارش کی جاتی ہے۔
