RJ12 6P6C پینل ماؤنٹ ٹرمینل بلاک: خصوصیات، ایپلی کیشنز اور سلیکشن گائیڈ
PCM-0488 ایک D-سائز RJ12 6P6C خاتون-سے-چھ پوزیشن والے اسپرنگ ٹرمینل ماڈیول ہے جس میں 2.54mm پچ، 26–20AWG وائرنگ اور 1:1 پن میپنگ ہے۔ اس کی مولڈ ہاؤسنگ اور M3 ماؤنٹنگ سوٹ ٹیلی کام، انڈسٹریل کنٹرول اور پرو اے وی تنصیبات۔
اس مضمون میں RJ12 6P6C پینل ماؤنٹ ٹرمینل بلاک ماڈیولز کی تعمیر، آپریٹنگ اصول، انتخاب کے طریقوں اور عملی ایپلی کیشنز کا جائزہ لیا گیا ہے، خاص طور پر 6P6C ماڈیولر انٹرفیس، چھ-چینل 1:1 پن میپنگ، 2.54mm اسپرنگ ٹرمینلز} اور D{8} کے درمیان تعلق پر خصوصی توجہ دی گئی ہے۔ انجینئرنگ پروجیکٹس کے لیے جن کو اندرونی مجرد تاروں کو ایک فرنٹ پینل RJ12 انٹرفیس میں تبدیل کرنے کی ضرورت ہوتی ہے، یہ ٹول-فری وائرنگ کی قدر، سکرو-ٹرمینل متبادلات سے فرق، اور مواصلاتی پروٹوکول اور الیکٹرک ڈائیلاگیشنز پر مشتمل مطابقت کے خطرات کو عام طور پر نظر انداز کرتا ہے۔
فوری پروڈکٹ کا تعارف
PCM-0488، پریمیئر کیبل کے ذریعے فراہم کردہ، ایک پینل ماؤنٹ ماڈیول ہے جو RJ12 6P6C خاتون ساکٹ کو چھ پوزیشن والے اسپرنگ ٹرمینل بلاک میں ڈھالتا ہے۔
| پروڈکٹ کا نام | 6-پن سرکلر RJ45 پینل ماؤنٹ اڈاپٹر |
| پریمیئر کیبل P/N | PCM-0488 |
| پروڈکٹ کی قسم | پینل ماؤنٹ فیڈ-کنیکٹر کے ذریعے |
| کنیکٹر کنفیگریشن | 6P6C انٹرفیس، 6-سیدھے سے پن کریں۔ |
| اوورمولڈ رنگ | سیاہ |
| بڑھتے ہوئے سوراخ قطر | 3.00 ملی میٹر |
| فرنٹ کنیکٹر | RJ12 6P6C خاتون |
| وائر رینج | 26–20AWG |
| تجویز کردہ کٹ آؤٹ | 23.5 ملی میٹر |
اسپرنگ-کلیمپ ٹرمینل کیا ہے؟
ایک سپرنگ-کلیمپ ٹرمینل تار اور ٹرمینل کے درمیان برقی رابطہ قائم کرتے ہوئے، کنڈکٹر پر رابطے کے دباؤ کو برقرار رکھنے کے لیے اندرونی لچکدار دھاتی طریقہ کار کا استعمال کرتا ہے۔
PCM-0488 2.54mm پچ کے ساتھ چھ پوزیشن والے اسپرنگ ٹرمینل بلاک کا استعمال کرتا ہے اور 26–20AWG کنڈکٹرز کو قبول کرتا ہے، جو اسے ایسے آلات کے لیے موزوں بناتا ہے جن میں بار بار وائرنگ، ڈیبگنگ یا سرکٹ کی تبدیلی کی ضرورت ہوتی ہے۔
اسکرو-کلمپنگ کے طریقوں کے مقابلے میں، بہار کی تعمیر انفرادی اسکرو کو سخت کرنے کی ضرورت کو کم کرتی ہے، لیکن وائرنگ کے اصل طریقہ کار کو پھر بھی ٹرمینل فراہم کنندہ کی ہدایات پر عمل کرنا چاہیے، بشمول پٹی کی لمبائی، چاہے ریلیز ایکچیویٹر کو دبایا جائے، چاہے پھنسے ہوئے تاروں کو فیرولز کی ضرورت ہو، اور پل -کے طریقہ کار کے بعد۔
RJ12 6P6C پینل ماؤنٹ ٹرمینل بلاک کیا ہے؟
ایک RJ12 6P6C پینل ماؤنٹ ٹرمینل بلاک ایک غیر فعال انٹر کنکشن جزو ہے جو ایک ماڈیولر ساکٹ، مجرد-وائر ٹرمینلز اور آلات-پینل ماؤنٹنگ ہارڈویئر کو مربوط کرتا ہے۔
یہ چھ اندرونی سرکٹس کو ٹرمینل بلاک کے ذریعے منسلک ہونے اور پھر سامنے والے پینل RJ12 انٹرفیس کے ذریعے ایک بیرونی کیبل کی طرف جانے کی اجازت دیتا ہے۔ سولڈرنگ کے ڈھیلے تاروں کو براہ راست آلات کے ساکٹ کے مقابلے میں، یہ تعمیر فیلڈ وائرنگ، آلات کی تنصیب اور بیرونی پلگنگ کو الگ الگ آپریشنز میں الگ کرتی ہے، جو انضمام کی مستقل مزاجی کو بہتر بنانے اور بعد میں دیکھ بھال اور کیبل کی تبدیلی کو آسان بنانے میں مدد کرتی ہے۔
PCM-0488 →RJ12، RJ11 اور RJ45 میں کیا فرق ہے؟
عام تجارتی استعمال میں، RJ11 اکثر چھ-پوزیشن ماڈیولر انٹرفیس کا حوالہ دیتا ہے جو دو یا چار رابطوں کے ساتھ آباد ہوتے ہیں، جب کہ RJ12 عام طور پر چھ-پوزیشن، چھ-رابطے کی ترتیب کو کہتے ہیں۔ RJ45 عام طور پر وسیع تر آٹھ-پوزیشن، آٹھ-رابطہ 8P8C انٹرفیس کے لیے استعمال ہوتا ہے۔
یہ کنیکٹر رابطے کی گنتی، جسمانی چوڑائی اور عام ایپلی کیشنز میں مختلف ہیں۔ یہاں تک کہ جب مخصوص چھ-پوزیشن پلگ جسمانی طور پر چھ-پوزیشن ساکٹ میں داخل ہوسکتے ہیں، رابطہ آبادی اور سرکٹ اسائنمنٹ کو آلات کی ضروریات کو پورا کرنا ہوگا۔
PCM-0488 تمام چھ رابطے فراہم کرتا ہے، لیکن اس کا مطلب یہ نہیں ہے کہ یہ براہ راست RJ45 ایتھرنیٹ پورٹ کی جگہ لے سکتا ہے یا اس کے چھ ٹرمینلز خود بخود چھ آزاد مواصلاتی چینلز کی نمائندگی کرتے ہیں۔
درد کا نقطہ
پروڈکٹ کی تفصیلات
PCM-0488 RJ12 6P6C اسپرنگ ٹرمینل پینل ماڈیول
PCM-0488

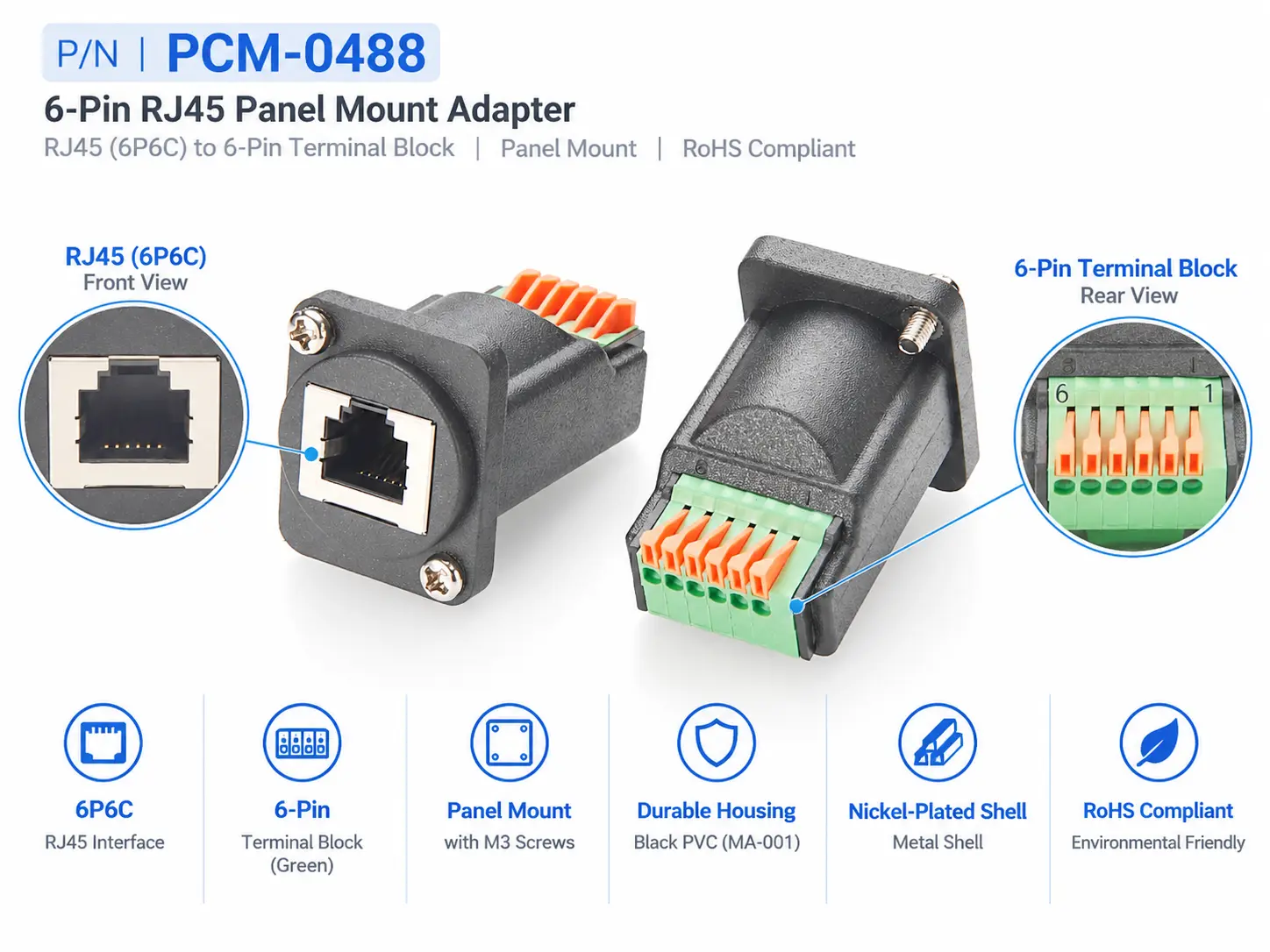

PCM-0488 ایک RJ12 6P6C زنانہ ساکٹ کو سبز سکس-پوزیشن اسپرنگ ٹرمینل بلاک کے ساتھ جوڑتا ہے، جس میں 2.54mm ٹرمینل پچ اور 26–20AWG کنڈکٹرز کے ساتھ مطابقت ہے۔ بلیک 45P PVC اوور مولڈنگ اندرونی کنکشن کے ڈھانچے کی حفاظت کرتی ہے، جبکہ سامنے کا انٹرفیس نکل چڑھایا دھاتی شیل استعمال کرتا ہے اور پینل کی طرف M3 پیچ اور گری دار میوے شامل ہیں۔
چھ سرکٹس پروڈکٹ ڈرائنگ کے مطابق سیدھے جڑے ہوتے ہیں، ماڈیول کو اندرونی کم-وولٹیج سگنلز کو اکٹھا کرنے اور انہیں سامنے والے-پینل انٹرفیس پر لانے کے لیے موزوں بناتے ہیں۔ اس کا بنیادی فائدہ وائرنگ، پینل ماؤنٹنگ اور بیرونی پلگنگ فنکشنز کو ایکٹیو سگنل پروسیسنگ کی فراہمی کے بجائے ایک کمپیکٹ جزو میں انضمام کرنا ہے۔
◆ درخواستیں
PCM-0488 ایسے آلات کے لیے موزوں ہے جس میں چھ کم وولٹیج سرکٹس، ایک معیاری فرنٹ پینل انٹرفیس اور تیز فیلڈ وائرنگ کی ضرورت ہوتی ہے، بشمول کمیونیکیشن پیچ پینلز، انڈسٹریل کنٹرول کیبنٹ، پروفیشنل اے وی ریک، آلات، ٹیسٹ کا سامان اور OEM انٹیگریشن پروجیکٹس۔
ترقی اور دیکھ بھال کے ماحول میں جہاں وائرنگ کو کثرت سے تبدیل کیا جاتا ہے، اسپرنگ-ٹرمینل کی تعمیر بار بار اسکرو-کی سختی کو کم کرتی ہے۔
مستقل طور پر نصب کیبنٹ سسٹمز میں، D-سائز پینل فارم اور M3 ہارڈویئر ایک منظم انٹرفیس لے آؤٹ کو برقرار رکھنے اور بیرونی RJ12 کیبلز کی تبدیلی کو آسان بنانے میں مدد کرتے ہیں۔
مصنوعات کی نمائش
اسی طرح کی مصنوعات
مطابقت کا بیان
مطابقت کی توثیق
PCM-0488 کا 6P6C انٹرفیس ماڈیولر پلگ کے ساتھ جوڑ سکتا ہے جس میں ہم آہنگ مکینیکل طول و عرض اور رابطہ کنفیگریشنز ہیں، لیکن جسمانی ملاپ پروٹوکول یا پن-اسائنمنٹ کی مطابقت قائم نہیں کرتا ہے۔ تجارتی مصنوعات کی اصطلاحات میں، RJ12 عام طور پر چھ-پوزیشن، چھ رابطے والے ماڈیولر کنیکٹر کی وضاحت کرتا ہے، جبکہ اصل ٹیلی فون، کنٹرول اور ملکیتی آلات کے نظام مختلف سرکٹ اسائنمنٹس استعمال کر سکتے ہیں۔
انتخاب سے پہلے، تمام چھ سازوسامان کے پنوں، سگنل کی سمت، وولٹیج، کرنٹ، گراؤنڈنگ ترتیب اور مطلوبہ کنڈکٹر کی گنتی کی تصدیق کریں۔ صرف دو یا چار رابطوں سے آباد پلگ کے لیے، ان کی مکینیکل مطابقت اور حقیقی رابطے کی پوزیشنوں کو بھی چیک کیا جانا چاہیے۔ تمام چھ سگنل راستے دستیاب ہونے کا فرض نہیں کیا جا سکتا۔
تکنیکی مطابقت کا نوٹس
- PCM-0488 ایک غیر فعال وائرنگ اڈاپٹر ہے اور اس میں RS232، RS485، CAN، ایتھرنیٹ یا دیگر پروٹوکول-کنورژن سرکٹری نہیں ہے۔ یہ سطح کی تبدیلی، تنہائی، سگنل ایمپلیفیکیشن یا بلٹ ان ٹرمینیشن ریزسٹرس فراہم نہیں کرتا ہے۔
- سکس-چینل 1:1 تسلسل صرف متعلقہ رابطوں کے درمیان تعلق کو بیان کرتا ہے اور ہر سرکٹ کے ذریعہ لے جانے والے سگنل کی وضاحت نہیں کرتا ہے۔ اس کے علاوہ، فراہم کردہ تجویز کردہ 23.5mm کٹ آؤٹ کو اصل پینل ڈرائنگ کے خلاف چیک کیا جانا چاہیے۔
- Neutrik کے آفیشل ڈی-سائز پروڈکٹس عام طور پر ایک معیاری 24mm پینل کٹ آؤٹ کی وضاحت کرتے ہیں، اس لیے اکیلے جملہ "D-Series compatible" بغیر کسی ترمیم کے ہر موجودہ پینل میں انسٹالیشن کی ضمانت نہیں دے سکتا۔
صحیح پروڈکٹ کا انتخاب کیسے کریں؟
رابطہ کی گنتی اور پن اسائنمنٹ کی تصدیق کریں۔
مکمل طور پر آباد 6P6C انٹرفیس کی تصدیق کریں اور ہر رابطہ فنکشن اور 1:1 پن میپنگ کی تصدیق کریں۔ خصوصی وائرنگ کے لیے حسب ضرورت حل منتخب کریں۔
وائر کا سائز، کنڈکٹر کی قسم اور الیکٹریکل ریٹنگ چیک کریں۔
پاور کیرینگ سرکٹس میں استعمال کرنے سے پہلے 26–20AWG وائر رینج، کنڈکٹر کی قسم، سٹرپنگ کی ضروریات اور وولٹیج/موجودہ ریٹنگز کی تصدیق کریں۔
پینل کٹ آؤٹ اور انسٹالیشن کلیئرنس کی تصدیق کریں۔
23.5 ملی میٹر کا تجویز کردہ کٹ آؤٹ، M3 سوراخ کی جگہ، پینل کی موٹائی، اور پیچھے کی کلیئرنس کو چیک کریں۔ جانچ-موجودہ پینلز کو پروڈکشن سے پہلے فٹ کریں۔
بحالی کی ضروریات کی بنیاد پر بہار یا سکرو ٹرمینلز کا انتخاب کریں۔
بار بار وائرنگ کے لیے موسم بہار کے ٹرمینلز کا انتخاب کریں۔ کنڈکٹر اور انسٹالیشن کی ضروریات کو چیک کرتے وقت اسکرو ٹرمینلز پر غور کریں جب مخصوص درجہ بندی یا دیکھ بھال کے طریقہ کار کی ضرورت ہو۔
حسب ضرورت صلاحیتیں
↕ RJ12 انٹرفیس اور رابطہ کنفیگریشن حسب ضرورت
6P6C، 6P4C اور دیگر رابطہ کنفیگریشنز، ساکٹ اورینٹیشن، اور ہاؤسنگ ڈھانچے کو آلات کے پن آؤٹ اور انسٹالیشن کی ضروریات کے مطابق اپنی مرضی کے مطابق بنائیں۔
□ بہار ٹرمینل اور وائر رینج حسب ضرورت
کنڈکٹر کی اقسام اور برقی درجہ بندیوں کے لیے توثیق شدہ اختیارات کے ساتھ ٹرمینل کی تعمیر، پچ، وائرنگ اورینٹیشن، اور تار کی حد کو حسب ضرورت بنائیں۔
◉ پن اسائنمنٹ اور کسٹم وائرنگ کنفیگریشن
متعین پن کے ساتھ سیدھے-تھرو، کراسڈ، اور اپنی مرضی کے مطابق پن میپنگز کو سپورٹ کریں
⚙ ڈی-سائز پینل اور ماؤنٹنگ حسب ضرورت
ڈرائنگ اور نمونے کی فٹنگ کے ذریعے مطابقت کی تصدیق کے ساتھ ڈی-سائز کٹ آؤٹس، ماؤنٹنگ-ہول پوزیشنز، M3 ہارڈویئر، اور ریئر کلیئرنس کو حسب ضرورت بنائیں۔
⌘ ہاؤسنگ کلر، اوور مولڈنگ اور لیبل حسب ضرورت
ہاؤسنگ، ٹرمینل اور پی وی سی اوور مولڈ رنگ، لوگو اور لیبلز کو حسب ضرورت بنائیں۔ خاص شعلہ retardant یا درجہ حرارت کے تقاضوں کے لیے مواد اور مصنوعات کی توثیق کی ضرورت ہوتی ہے۔
◇ OEM/ODM ماڈیول اور مماثل کیبل کی ترقی
ڈرائنگ، سیمپلنگ، فنکشنل ٹیسٹنگ، اور والیوم-پروڈکشن سپورٹ کے ساتھ RJ12 پینل ماڈیولز، میچنگ ہارنیسز، اور وائرنگ کے مکمل حل تیار کریں۔
نتیجہ:
PCM-0488 کی بنیادی قدر RJ12 6P6C ماڈیولر انٹرفیس، ایک چھ-پوزیشن اسپرنگ ٹرمینل بلاک اور D-سائز پینل کو ایک غیر فعال وائرنگ ماڈیول میں نصب کرنے میں ہے جو آلات کے انضمام کے لیے آسان ہے۔ اس کی 2.54 ملی میٹر ٹرمینل پچ، 26–20AWG کنڈکٹر مطابقت، چھ-سرکٹ 1:1 سیدھے-وائرنگ کے ذریعے، بلیک پی وی سی اوور مولڈنگ اور M3 ماؤنٹنگ ڈھانچہ ٹیلی کمیونیکیشن، صنعتی آلات، OEM اے وی کے پیشہ ورانہ کنٹرول اور پیشہ ورانہ آلات میں کم وولٹیج سگنل بریک آؤٹ ضروریات کو پورا کرتا ہے۔
روایتی اسکرو-ٹرمینل متبادل کے مقابلے میں، بہار-کلیمپ وائرنگ خاص طور پر ایسے منصوبوں کے لیے موزوں ہے جن کو تیزی سے ختم کرنے اور بار بار دیکھ بھال کی ضرورت ہوتی ہے، جبکہ ڈی-سائز فارم پینل انٹرفیس لے آؤٹ کو معیاری بنانے میں مدد کرتا ہے۔ حتمی انتخاب کو آلات کے پن کی تفویض، برقی درجہ بندی، کنڈکٹر کی قسم اور پینل کے مکینیکل جہتوں پر توجہ مرکوز کرنی چاہیے، اس غلط مفروضے سے گریز کرتے ہوئے کہ انٹرفیس کا نام، مکینیکل مطابقت یا غیر فعال سیدھے-تعمیر کے ذریعے پروٹوکول کی تبدیلی، یونیورسل D-سیریز کی مطابقت یا قابلیت{6} درست ثابت ہوتی ہے۔
پروڈکٹ کے اکثر پوچھے گئے سوالات
کیا RJ12 6P6C کا مطلب چھ آزاد مواصلاتی چینلز ہیں؟
نہیں. 6P6C صرف یہ بتاتا ہے کہ کنیکٹر کی چھ پوزیشنیں اور چھ رابطے ہیں۔ اصل سرکٹس کو سگنلز، گراؤنڈز، پاور، تفریق جوڑوں یا دیگر افعال کے لیے تفویض کیا جا سکتا ہے۔ چھ رابطے خود بخود چھ آزاد مواصلاتی چینلز کے برابر نہیں ہوتے ہیں، اور مخصوص اسائنمنٹس کو آلات کے پن آؤٹ پر عمل کرنا چاہیے۔
کیا یہ براہ راست RJ11 آلات سے جڑ سکتا ہے؟
مطابقت کا انحصار عین انٹرفیس پر ہے۔ دو یا چار رابطوں کے ساتھ آباد کچھ چھ-پوزیشن پلگ میکانکی طور پر چھ-پوزیشن ساکٹ کے ساتھ مل سکتے ہیں، لیکن منسلک رابطوں کی تعداد اور پوزیشن مختلف ہوتی ہے۔ اگر سامان صرف مرکز کے دو یا چار رابطوں کا استعمال کرتا ہے، تو تصدیق کریں کہ وہ رابطے PCM-0488 کی ٹرمینل میپنگ سے مماثل ہیں۔ ہر RJ11 ڈیوائس کے ساتھ مطابقت کو فرض نہیں کیا جانا چاہئے۔
کن تاروں کے سائز کی حمایت کی جاتی ہے؟
معیاری PCM-0488 میں 26-20AWG کی سپلائی شدہ تار کی حد ہے۔ اصل استعمال سے اس بات کی بھی تصدیق ہونی چاہیے کہ آیا کنڈکٹر ٹھوس ہے یا پھنسا ہوا ہے، آیا فیرول درکار ہے اور ٹرمینل سپلائر کی طرف سے بیان کردہ پٹی کی لمبائی۔ اس حد سے باہر کنڈکٹرز کو ٹرمینل میں زبردستی نہیں لایا جانا چاہیے۔ اس کے بجائے ایک توثیق شدہ حسب ضرورت ٹرمینل حل کا انتخاب کیا جانا چاہیے۔
M3 پیچ کا مقصد کیا ہے؟
M3 پیچ اور گری دار میوے ماڈیول کو آلات کے پینل میں محفوظ کرتے ہیں اور کنیکٹر داخل کرنے یا ہٹانے کے دوران ماڈیول کے ہلنے کے خطرے کو کم کرتے ہیں۔ تنصیب میں پینل کی موٹائی، سکرو کی لمبائی اور نٹ کی مصروفیت کا حساب ہونا چاہیے، مناسب اسمبلی کی ضروریات کے مطابق سختی کے ساتھ۔ M3 بڑھتے ہوئے خود ایک خاص کمپن کی درجہ بندی قائم نہیں کرتا ہے۔ ہائی-وائبریشن انڈسٹریل ایپلی کیشنز کو متعلقہ میکانیکی توثیق کی ضرورت ہوتی ہے۔
میں کیسے تصدیق کر سکتا ہوں کہ آیا PCM-0488 میرے آلات میں فٹ بیٹھتا ہے؟
آلات کا ماڈل، اصل انٹرفیس تصویر یا ڈرائنگ، چھ-سرکٹ پن اسائنمنٹ، آپریٹنگ وولٹیج اور کرنٹ، کنڈکٹر کا سائز اور قسم، پینل کٹ آؤٹ ڈرائنگ، پینل کی موٹائی، انسٹالیشن کلیئرنس اور آپریٹنگ ماحول فراہم کریں۔ انجینئرنگ کی توثیق کے بعد مکینیکل میٹنگ، ٹرمینل وائرنگ، چھ-سرکٹ کا تسلسل، موصلیت کی ضروریات اور آلات کی اصل فعالیت کو چیک کرنا چاہیے۔ ملکیتی پروٹوکولز یا اعلی- بھروسہ مندی کے منصوبوں کے لیے، آلات بنانے والے کی ضروریات کے مطابق اضافی الیکٹریکل اور ماحولیاتی ٹیسٹ کیے جانے چاہئیں۔
