ADAS، کیمروں اور اینٹینا کے لیے 6GHz آٹوموٹیو RF کیبل
PCM-ZC-0035 ایک IP67 واٹر پروف میٹ-AX Mini FAKRA 4-in-1 سے 4× FAKRA Z-کوڈڈ آٹوموٹیو کواکسیئل ہارنس ہے جس میں TE 2354439-9، چار 2-2307198-0 coaxial harness اور {ONIAC} {ONAX} انٹرفیس ہیں۔ اس کے چار آزاد 500 ملی میٹر RF چینلز DC–6GHz اور -40 سے +105 ڈگری آٹوموٹیو ایپلی کیشنز کے لیے بنائے گئے ہیں جن میں ADAS کیمرے، GPS/GNSS، V2X، اینٹینا اور گاڑیوں کے مواصلات شامل ہیں۔
یہ مضمون پر توجہ مرکوز کرتا ہےPCM-ZC-0035 IP67 واٹر پروف TE MATE-AX سے FAKRA کیبل اسمبلیاور چار-پوزیشن MATE-AX Mini FAKRA انٹرفیس، FAKRA Z کوڈنگ، 50-ohm آٹوموٹیو کواکسیئل کیبل، چار چینل بریک آؤٹ آرکیٹیکچر، DC–6GHz RF لنکس اور IP67 ماحولیاتی تحفظ کے درمیان انجینئرنگ کے تعلق کی وضاحت کرتا ہے۔
ایک روایتی سنگل-چینل FAKRA ایکسٹینشن کیبل کے برعکس، یہ پروڈکٹ مضبوط ہوتی ہےایک کمپیکٹ میٹ-AX مین انٹرفیس میں اصل میں چار آزاد آٹوموٹو RF چینلزاور پھر انہیں انفرادی طور پر چار DACAR 302-4 کواکسیئل کیبلز کے ذریعے چار FAKRA انٹرفیس تک لے جاتا ہے۔
یہ فن تعمیر خاص طور پر قابل قدر ہے کیونکہ جدید گاڑیاں کیمروں، انٹینا، ٹیلی میٹکس، GPS/GNSS، V2X اور دیگر اعلی-فریکوئنسی آلات کی بڑھتی ہوئی تعداد کو مربوط کرتی ہیں جبکہ دستیاب ECU کنیکٹر کی جگہ مسلسل کم ہوتی جا رہی ہے۔
فوری پروڈکٹ کا تعارف
PCM-ZC-0035 استعمال کرتا ہے۔ٹی ای 2354439-9مرکزی انٹرفیس کے طور پر۔ یہ MATE-AX / Mini FAKRA کنیکٹر ایک 4-پوزیشن، Z-کوڈڈ، 180-ڈگری کیبل-ایگزٹ ہاؤسنگ ہے جس میں خواتین کے ٹرمینلز کو سیل کیا جا سکتا ہے۔
شاخ کی طرف چار استعمال کرتا ہے۔ٹی ای 2-2307198-0فاکرا انٹرفیس۔ ہر ایک 1-پوزیشن، Z-کوڈڈ، مرد ٹرمینلز کے لیے 180-ڈگری ہاؤسنگ ہے جس میں قابل سیل ڈیزائن ہے۔
| پروڈکٹ کا نام | میٹ-AX Z-کوڈ ٹو 4x FAKRA Z-CodeAutomotive Coaxial Breakout Cable |
| کیبل کی لمبائی | 500+10 ملی میٹر |
| کنیکٹر 1 | میٹ-اے ایکس جیک، زیڈ کوڈ، IP67 واٹر پروف |
| کنیکٹر 2 | 4x FAKRA پلگ، Z کوڈ، IP67 واٹر پروف |
| Nominal Impedance | 50 Ω برائے نام |
| تعدد کی حد | DC-6 GHz |
| کام کرنے کا درجہ حرارت | -40 ڈگری سے +105 ڈگری |
| پریمیئر کیبل P/N | PCM-ZC-0035 |
MATE-AX Mini FAKRA کیا ہے؟
MATE-AX گاڑی RF اور تیز رفتار ڈیٹا ٹرانسمیشن کے لیے TE کنیکٹیویٹی کا چھوٹا آٹوموٹیو سماکشی نظام ہے۔ معیاری ڈیزائن 9GHz تک سپورٹ کرتے ہیں جبکہ روایتی FAKRA کے مقابلے میں PCB فٹ پرنٹ اور کنیکٹر کے وزن کو کم کرتے ہیں۔
اس کا ملٹی-پوزیشن آرکیٹیکچر متعدد سماکشی چینلز کو ایک کمپیکٹ ہاؤسنگ میں یکجا کرتا ہے، جو اسے ADAS ECUs، کیمرہ کنٹرولرز، سنٹرل کمپیوٹنگ پلیٹ فارم، ٹیلی میٹکس اور ملٹی-اینٹینا RF ایپلی کیشنز کے لیے مثالی بناتا ہے۔
FAKRA Z کوڈ کیا ہے؟
FAKRA ایک وسیع پیمانے پر استعمال ہونے والا 50-ohm آٹوموٹیو RF کنیکٹر سسٹم ہے جو مکینیکل کوڈنگ اور ہاؤسنگ کلرز کو انٹرفیس میں فرق کرنے اور ملاوٹ کی غلطیوں کو کم کرنے کے لیے استعمال کرتا ہے۔
Z کوڈ کو عام طور پر نیوٹرل کوڈنگ کہا جاتا ہے، لیکن کوڈنگ رنگ شناخت کنندہ سے زیادہ ہے۔ انتخاب کے لیے درست P/N، جنس اور میٹنگ انٹرفیس کی تصدیق کرنی چاہیے۔
یہاں تک کہ Z-کوڈ شدہ بندرگاہیں کیمرے، GPS، اینٹینا یا دیگر RF چینلز کی خدمت کر سکتی ہیں۔ حتمی فنکشن گاڑی کی وائرنگ کی تعریف اور ECU پورٹ اسائنمنٹ پر منحصر ہے۔
درد کے پوائنٹس
IP67 واٹر پروف میٹ-AX to 4× FAKRA کیبل

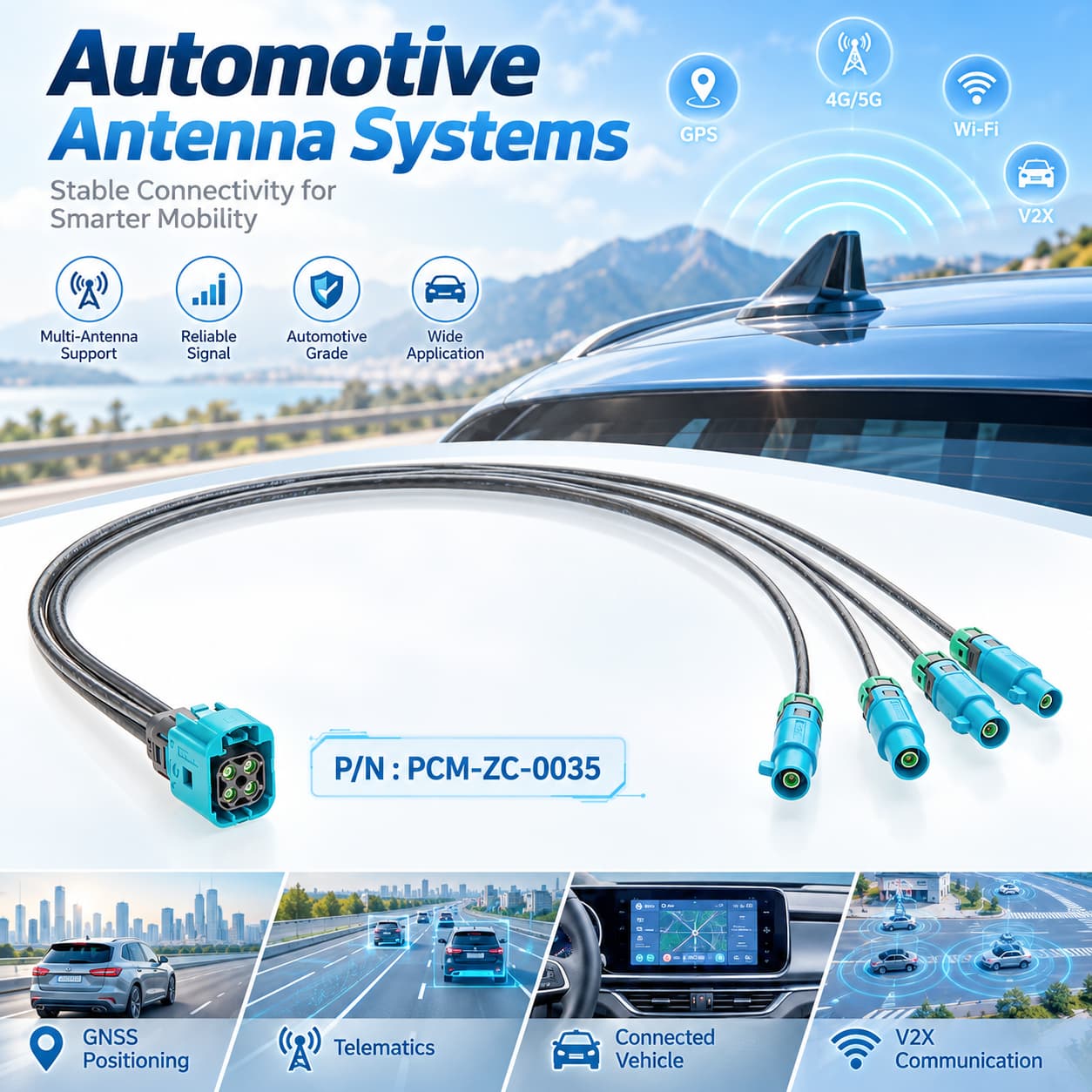

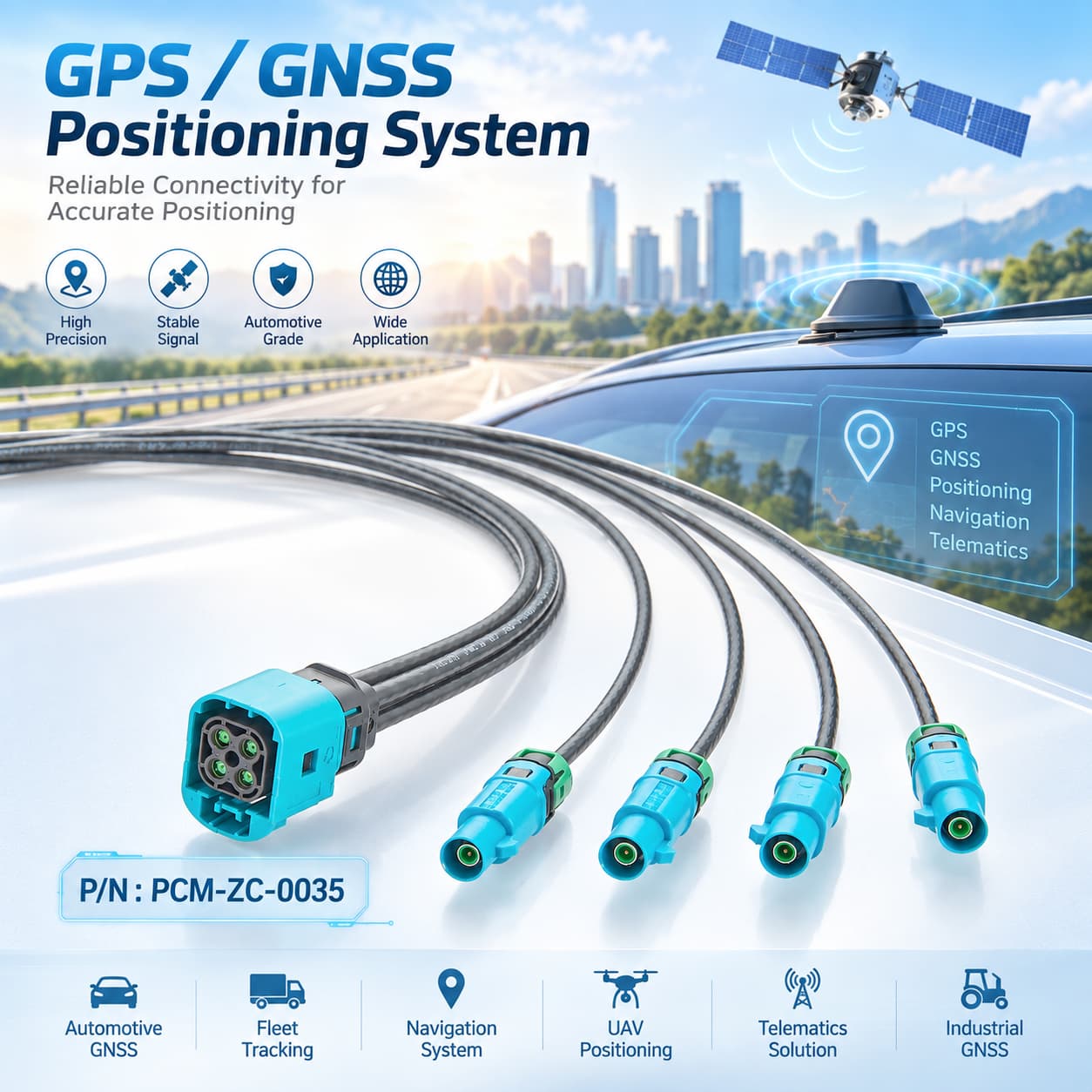

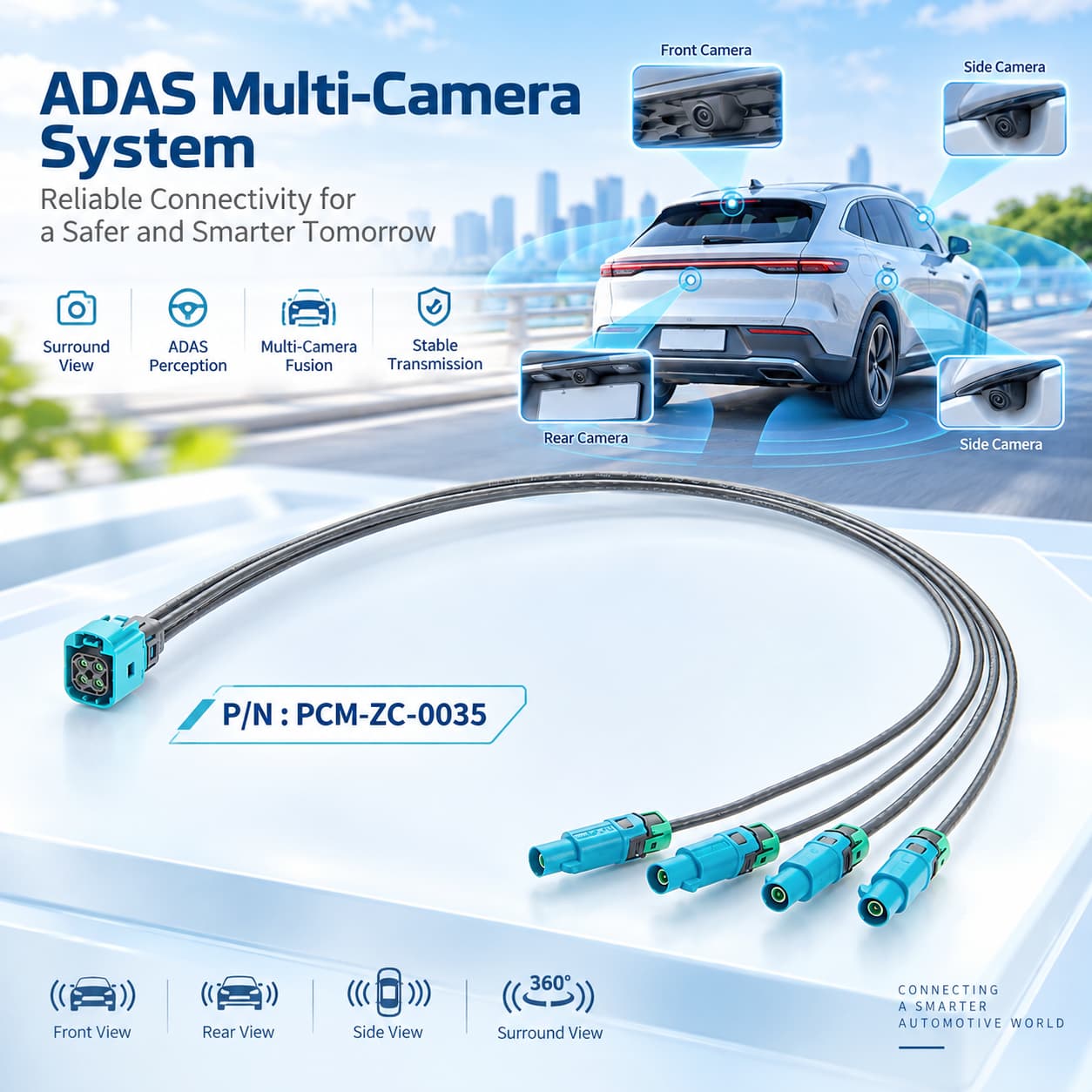

PCM-ZC-0035 ایک استعمال کرتا ہے۔TE 2354439-9 MATE-AX 4-پوزیشن Z-Code فیمیل ہاؤسنگمرکزی انٹرفیس کے طور پر۔ یہ چار سے جڑتا ہے۔LEONI DACAR 302-4 50Ω آٹوموٹو سماکشی کیبلزچار تکTE 2-2307198-0 FAKRA Z-Code Male انٹرفیس.
معیاری کیبل اسمبلی کی لمبائی ہے ۔500 ± 10 ملی میٹر.
چینل کی ترتیب کو اس طرح سمجھا جا سکتا ہے:
میٹ-AX CH1 → FAKRA CH1
میٹ-AX CH2 → FAKRA CH2
میٹ-AX CH3 → FAKRA CH3
میٹ-AX CH4 → فکرا CH4
چاروں RF چینلز آزادانہ طور پر کام کرتے ہیں۔
ایک 4-in-1 MATE-AX ایک ہی وقت میں چار RF سگنل کیسے لے جا سکتا ہے؟ چینلز کریں گے۔ایک دوسرے کے ساتھ مداخلت؟
A 4-in-1 MATE-AX چار سگنلز کو ایک کنڈکٹر پر اکٹھا نہیں کرتا ہے۔ اس کے بجائے، یہ انضمامچار آزاد 50-ohm سماکشی چینلزایک کمپیکٹ ہاؤسنگ کے اندر PCM-ZC-0035 میں، ہر MATE-AX چینل کو اپنی DACAR 302-4 کواکسیل کیبل کے ذریعے متعلقہ FAKRA انٹرفیس، جیسے CH1→FAKRA1 اور CH2→FAKRA2، آزاد RF سگنل راستوں کو برقرار رکھتے ہوئے روٹ کیا جاتا ہے۔
کواکسیئل شیلڈنگ فن تعمیر بیرونی EMI اور انٹر-چینل کپلنگ کو کم کرنے میں مدد کرتا ہے، جبکہ حتمی تنہائی اور DC–6GHz کارکردگی کی تصدیق ٹرمینیشن کنٹرول، کیبل کی لمبائی، VSWR، اندراج کے نقصان اور مکمل-harness RF ٹیسٹنگ کے ذریعے کی جانی چاہیے۔
مصنوعات کی نمائش
مطابقت کا بیان
مطابقت کی توثیق
- PCM-ZC-0035 MATE-AX اور FAKRA کے درمیان ایک آٹوموٹو سماکشیل RF لنک فراہم کرتا ہے۔ انتخاب کے لیے درست P/N، جنس، Z کوڈنگ، کیبل گروپ، 50-ohm impedance اور CH1–CH4 میپنگ کی تصدیق کرنی چاہیے۔ ایک ہی Z کوڈ ہر کنیکٹر سسٹم کے اندر کوڈنگ کی نشاندہی کرتا ہے اور اس کا مطلب یہ نہیں ہے کہ MATE-AX اور FAKRA براہ راست جوڑ سکتے ہیں۔
تکنیکی مطابقت کا نوٹس
- MATE-AX اور FAKRA 50-ohm آٹوموٹیو کواکسیئل RF لنکس کو سپورٹ کر سکتے ہیں، لیکن اکیلے مائبادا میچنگ سسٹم کی مکمل مطابقت کو یقینی نہیں بناتی ہے۔ تعدد، اندراج کا نقصان، واپسی کا نقصان، VSWR، کیبل کشیدگی اور SerDes لنک بجٹ کی بھی تصدیق ہونی چاہیے۔ اس مکمل استعمال کے لیے، DC–6GHz تجویز کردہ سسٹم ڈیزائن اور توثیق کی حد ہے۔
صحیح پروڈکٹ کا انتخاب کیسے کریں؟
فور چینل میپنگ کی تصدیق کریں۔
آرڈر کرنے سے پہلے، وضاحت کریں کہ کون سا کیمرہ، GPS، اینٹینا یا دیگر RF ڈیوائس CH1–CH4 سے جڑتا ہے۔ یہاں تک کہ اگر FAKRA کی چاروں شاخیں Z کوڈ استعمال کرتی ہیں، تب بھی انہیں قابل تبادلہ خیال نہیں کیا جانا چاہیے۔ چینل میپنگ کو گاڑی کی وائرنگ کی تعریف اور ECU پورٹ اسائنمنٹ کی پیروی کرنی چاہیے۔
RF لنک کو زیادہ سے زیادہ فریکوئنسی کے ذریعے متعین کریں۔
MATE-9GHz تک AX کی صلاحیت کا مطلب یہ نہیں ہے کہ مکمل ہارنس 9GHz کو سپورٹ کرتا ہے۔ فریکوئینسی رینج کو FAKRA انٹرفیس، DACAR کیبل، کیبل کی لمبائی اور ختم ہونے کی کارکردگی پر غور کرنا چاہیے۔ PCM-ZC-0035 کو DC–6GHz کے طور پر بیان کرنا مکمل RF لنک باؤنڈری کو بہتر طور پر ظاہر کرتا ہے۔
آئی پی 67 کی قابلیت سے سیل ایبل کو الگ کریں۔
ایک قابل سیل کنیکٹر خود بخود مکمل کنٹرول IP67 نہیں بناتا ہے۔ تحفظ کا انحصار ٹرمینلز، سیل، کیبل انٹری، میٹنگ کنیکٹرز اور اسمبلی کے عمل پر بھی ہے۔ پیداوار سے پہلے، میٹیڈ حالت، سگ ماہی کی ساخت، آئی پی ٹیسٹ کا طریقہ اور نمونہ کی توثیق کی شرائط کی وضاحت کریں.
انسٹالیشن لے آؤٹ کے ذریعہ برانچ کی لمبائی کی وضاحت کریں۔
معیاری کنٹرول کی لمبائی 500±10 ملی میٹر ہے، جبکہ FAKRA برانچ کی لمبائی کو کیمرے، اینٹینا یا کمیونیکیشن-ماڈیول کے مقامات کے لیے اپنی مرضی کے مطابق بنایا جا سکتا ہے۔ چونکہ لمبی کیبلز زیادہ-فریکوئنسی داخل کرنے کے نقصان کو بڑھا سکتی ہیں، اس لیے برانچ کی لمبائی کو انسٹالیشن روٹنگ، آپریٹنگ فریکوئنسی اور RF لنک بجٹ پر غور کرنا چاہیے۔
حسب ضرورت صلاحیتیں
↕ میٹ-اے ایکس پورٹ کاؤنٹ حسب ضرورت
سنگل، ڈوئل، کواڈ اور دیگر MATE-AX کنفیگریشن دستیاب ہیں، جس میں TE P/N، جنس، کوڈنگ اور میٹنگ ہیڈر کی تصدیق پہلے کی گئی ہے۔
□ FAKRA صنفی تخصیص
FAKRA شاخوں کو کیمروں، اینٹینا یا ماڈیولز سے ملنے اور اضافی اڈاپٹر کو کم کرنے کے لیے مرد یا عورت کے طور پر اپنی مرضی کے مطابق بنایا جا سکتا ہے۔
◉ FAKRA کوڈنگ حسب ضرورت
FAKRA کوڈنگ کو ڈیوائس انٹرفیس میں اپنی مرضی کے مطابق بنایا جا سکتا ہے، جس میں ہاؤسنگ کلر اور مکینیکل کینگ ایک ساتھ مل جاتی ہے۔
⚙ کیبل کی قسم اور لمبائی حسب ضرورت
50-ohm سماکشیی کیبل کی قسم، مجموعی لمبائی اور شاخ کی لمبائی تعدد، RF نقصان اور روٹنگ کی ضروریات کے لیے اپنی مرضی کے مطابق کی جا سکتی ہے۔
⌘ پنروک ترتیب حسب ضرورت
مہر بند انٹرفیس، کیبل سیل اور واٹر پروف ڈھانچے کو اپنی مرضی کے مطابق بنایا جا سکتا ہے، مکمل میٹڈ اسمبلی پر حتمی آئی پی ریٹنگ کی تصدیق کے ساتھ۔
◇ آر ایف کی توثیق حسب ضرورت
تسلسل کی جانچ کے علاوہ، VSWR، اندراج نقصان، واپسی نقصان اور دیگر RF کی توثیق شامل کی جا سکتی ہے۔
پروڈکٹ کے اکثر پوچھے گئے سوالات
کیا PCM-ZC-0035 ایک 1 سے 4 RF سپلٹر ہے؟
نہیں، یہ چار-چینل غیر فعال بریک آؤٹ ہارنس ہے۔ چار MATE-AX پوزیشنز ایک RF سگنل کو چار آؤٹ پٹس میں ڈپلیکیٹ کرنے کے بجائے چار آزاد FAKRA برانچوں سے مطابقت رکھتی ہیں۔
MATE-AX to FAKRA کو پروٹوکول کنورژن چپ کی ضرورت کیوں نہیں ہے؟
کیونکہ کنٹرول RF پروٹوکول کو فعال طور پر تبدیل کرنے کے بجائے کنیکٹر فارم فیکٹر کو تبدیل کرتا ہے۔ جب 50-ohm لنک، چینل کی تعریف اور برقی تقاضے آپس میں مماثل ہوں تو، سماکشی سگنل غیر فعال کیبل اسمبلی سے براہ راست گزر سکتے ہیں۔
اگر MATE-AX 9GHz کو سپورٹ کرتا ہے تو مکمل کیبل کی درجہ بندی DC–6GHz کیوں ہے؟
کیونکہ مخالف انتہا FAKRA استعمال کرتی ہے۔ 9GHz فگر MATE-AX کنیکٹر-سسٹم کی صلاحیت ہے، جبکہ روایتی FAKRA سسٹم کو عام طور پر 6GHz پر مخصوص کیا جاتا ہے۔ اس لیے مکمل کنٹرول فریکوئنسی کو مکمل لنک اور اصل توثیق کی پیروی کرنی چاہیے۔
کیا FAKRA کی چار شاخیں قابل تبادلہ ہیں؟
پہلے سے طے شدہ نہیں۔ یہاں تک کہ جب چاروں انٹرفیسز Z کوڈ استعمال کرتے ہیں، ہر برانچ کو اس کی وضاحت کردہ CH1–CH4 تفویض کی پیروی کرنی چاہیے۔ چینل کے لیبل صاف کرنے کی سفارش کی جاتی ہے۔
کیا چار شاخوں کی لمبائی مختلف ہو سکتی ہے؟
جی ہاں برانچ کی لمبائی سامان کے مقامات کی پیروی کر سکتی ہے، لیکن مختلف لمبائی کیبل کے مختلف نقصانات پیدا کرتی ہے۔ اعلی-فریکوئنسی کیمرہ، V2X یا دیگر حساس RF لنکس کا اصل تعدد اور لنک بجٹ کے مطابق جائزہ لیا جانا چاہیے۔
کیا FAKRA Z کوڈ کو تبدیل کیا جا سکتا ہے؟
دیگر FAKRA کوڈنگز کا اندازہ منزل کے سامان کے مطابق کیا جا سکتا ہے، لیکن ہاؤسنگ کلر، مکینیکل کلید، عین مطابق P/N اور میٹنگ کنیکٹر کی تصدیق ایک ساتھ ہونی چاہیے۔
