یہ مضمون کیا احاطہ کرتا ہے؟
بڑے اسٹیج لائٹنگ، LED، تھیٹر، کنسرٹ اور آرکیٹیکچرل لائٹنگ سسٹم DMX512 ڈیٹا لنک پر متعدد فکسچر اور کنٹرولرز کو جوڑ سکتے ہیں۔ جیسے جیسے کیبل کی لمبائی اور نوڈز کی تعداد میں اضافہ ہوتا ہے، ٹرانسمیشن لائن کے آخر میں رکاوٹوں کی روک تھام سگنل کی عکاسی اور سگنل کی سالمیت کو کم کرنے میں حصہ ڈال سکتی ہے۔
یہ مضمون ایک مثال کے طور پر Premier Cable PCM-0189 کا استعمال کرتے ہوئے RJ45 120-ohm DMX512 ٹرمنیٹر کے بنیادی اصولوں، ختم کرنے کے اصول، کنیکٹر کی ساخت، ایپلی کیشنز اور انتخاب کے تحفظات کی وضاحت کرتا ہے۔
فوری پروڈکٹ کا تعارف
PCM-0189 پن 1 اور پن 2 کے درمیان مربوط 120-اوہم ریزسٹر کے ساتھ ایک 8P8C RJ45 مرد کنیکٹر کا استعمال کرتا ہے۔ جب متعلقہ RJ45 پن اسائنمنٹ کا استعمال کرتے ہوئے DMX512 لنک کے اختتام سے منسلک ہوتا ہے، تو یہ ختم کرنے اور اختتامی ڈیٹا کی عکاسی کرنے میں مدد فراہم کرتا ہے۔
| پروڈکٹ کا نام | RJ45 8P8C 1200 ٹرمینل ریزسٹر کنیکٹر |
| پریمیئر کیبل P/N | PCM-0189 |
| کنیکٹر کی قسم | RJ45 8P8C پلگ |
| مزاحمت ختم کریں۔ | 120 اوہم |
| ریزسٹر کنکشن پن پوزیشن | پن 1 - پن 2 |
| ٹرگر پوائنٹس | گولڈ-پلیٹڈ پن |
| انکلوژر | LD-PE اوور مولڈ |
مطابقت کا بیان
یہ پروڈکٹ RJ45 انٹرفیس کا استعمال کرتے ہوئے مطابقت پذیر DMX آلات کے لیے ہے جہاں مطلوبہ تفریق ڈیٹا جوڑا پن 1 اور پن 2 سے مطابقت رکھتا ہے۔
ایک RJ45/8P8C کنیکٹر فزیکل انٹرفیس کی وضاحت کرتا ہے لیکن خود برقی پن آؤٹ مطابقت کی ضمانت نہیں دیتا ہے۔ پن اسائنمنٹس لائٹنگ کنٹرولرز، سپلٹرز، نوڈس، فکسچر اور مینوفیکچررز کے درمیان مختلف ہو سکتے ہیں۔
تکنیکی مطابقت کا نوٹس:
انسٹال کرنے سے پہلے، آر جے 45 پن اسائنمنٹ، ڈیفرینشل ڈیٹا پیئر، مطلوبہ ٹرمینیشن ریزسٹنس اور نیٹ ورک ٹوپولوجی کی تصدیق کریں جو آلات بنانے والے کے ذریعے بتائی گئی ہے۔ PCM-0189 120Ω ریزسٹر کو پن 1 اور پن 2 کے درمیان رکھتا ہے، لہذا ہدف والے آلات کو مطلوبہ تفریق والے جوڑے کے لیے متعلقہ پنوں کا استعمال کرنا چاہیے۔
ٹرمینیٹر کو عام طور پر کسی صوابدیدی انٹرمیڈیٹ نوڈ کے بجائے قابل اطلاق بس سیگمنٹ کے فزیکل سرے پر نصب کیا جانا چاہیے۔
پروڈکٹ کا بنیادی علم
DMX512 کیا ہے؟
DMX512 ایک ڈیجیٹل کمیونیکیشن پروٹوکول ہے جو پیشہ ورانہ اسٹیج اور لائٹنگ کنٹرول سسٹم میں وسیع پیمانے پر استعمال ہوتا ہے۔ اس کی فزیکل سگنلنگ ڈیفرینشل ٹرانسمیشن کا استعمال کرتی ہے، جس سے کنٹرولرز، لائٹنگ فکسچر، ڈمرز اور دیگر ہم آہنگ نوڈس کو مشترکہ لنک پر بات چیت کرنے کی اجازت ملتی ہے۔
جب کوئی سگنل ٹرانسمیشن لائن کے فزیکل اینڈ تک پہنچ جاتا ہے تو، غلط ختم ہونے سے سگنل انرجی کا کچھ حصہ کیبل کے ساتھ واپس منعکس ہو سکتا ہے۔ صحیح طریقے سے منتخب کردہ ٹرمینیشن ریزسٹر ان عکاسیوں کو کنٹرول کرنے اور سگنل کی سالمیت کو محفوظ رکھنے میں مدد کرتا ہے۔
120 اوہم کیوں؟
ٹرمینیشن ریزسٹر کا مقصد صرف سرکٹ میں مزاحمت شامل کرنے کے بجائے ٹرانسمیشن لائن کے آخر میں مناسب بوجھ فراہم کرنا ہے۔
ایک 120-ohm ختم ہونے کی قدر عام طور پر RS-485-قسم کے تفریق مواصلاتی نظاموں سے منسلک ہوتی ہے۔ PCM-0189 اس ریزسٹر کو براہ راست RJ45 پلگ میں ضم کرتا ہے، ڈھیلے ریزسٹرس، سولڈرنگ یا اضافی فیلڈ وائرنگ کی ضرورت کو ختم کرتا ہے۔
درخواستیں:
-
DMX512 ایل ای ڈی اسٹیج لائٹنگ سسٹم
- PAR اور Oscillating لائٹ کنٹرول سسٹم
- ایل ای ڈی وال واشر لائٹس اور ایفیکٹ لائٹس

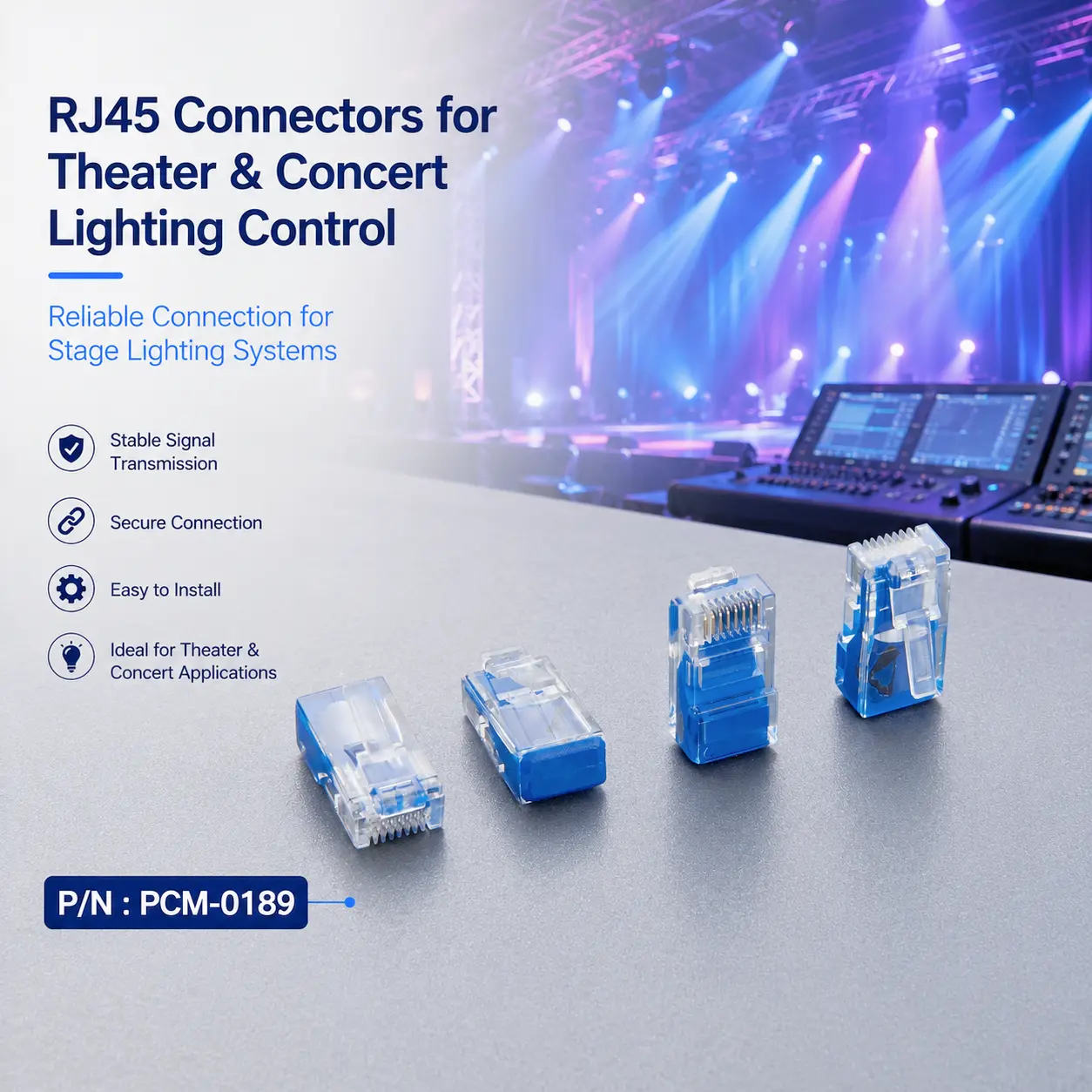

- تھیٹر اور کنسرٹ لائٹنگ کنٹرول
- آرکیٹیکچرل زمین کی تزئین کی
- DMX لائٹنگ کنٹرول کنسول
- بار اور نائٹ کلب کی روشنی کے منصوبے

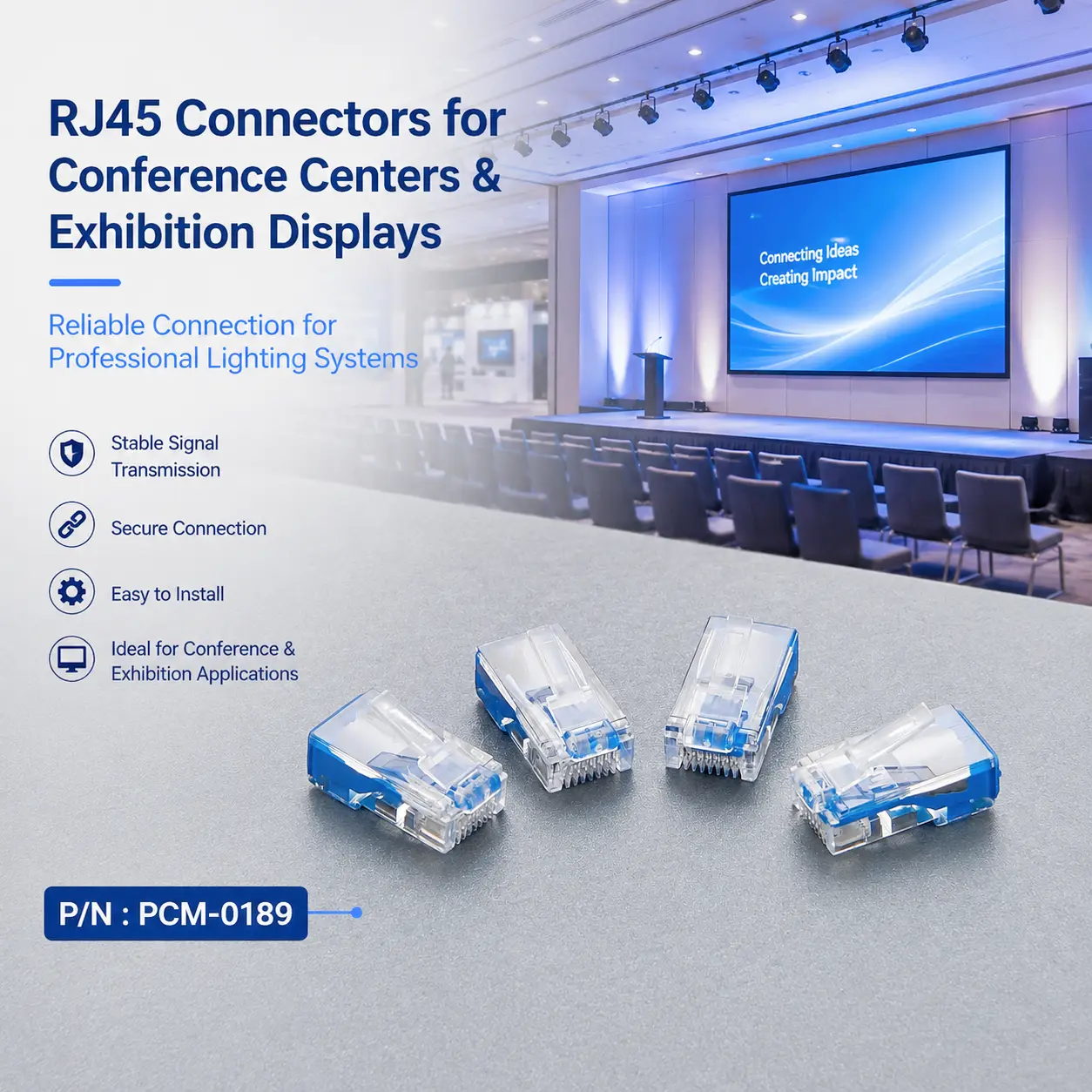

- کانفرنس سینٹر اور نمائشی ڈسپلے
- بڑے ایونٹ لائٹنگ سسٹم
درد کے پوائنٹس اور پروڈکٹ ویلیو
چیلنج 1:
طویل-فاصلے پر سگنل کی عکاسی
جیسے جیسے DMX وائرنگ میں اضافہ ہوتا ہے، ٹرانسمیشن لائن کے اثرات زیادہ اہم ہو جاتے ہیں۔ اگر تار کے سرے کو صحیح طریقے سے ختم نہیں کیا جاتا ہے تو، سگنلز اصل ویوفارم پر عکاسی کر سکتے ہیں اور اس پر سپرپوز کر سکتے ہیں، وصول کنندہ کے لیے ڈیٹا کا تعین کرنے میں دشواری بڑھ جاتی ہے۔
PCM-0189 ہم آہنگ ڈرکٹس پر اختتامی مماثلت کے لیے اندرونی 120n ریزسٹر کا استعمال کرتا ہے، اس طرح انعکاس کو کم کرنے میں مدد ملتی ہے۔
چیلنج 2:
متعدد روشنیوں کے منسلک ہونے کے بعد مواصلات غیر مستحکم ہے۔
اسٹیج اور زمین کی تزئین کی روشنی کے منصوبوں کے لیے عام طور پر ایک ہی DMX چین پر متعدد ڈیوائسز کو جوڑنے کی ضرورت ہوتی ہے۔ نوڈس میں اضافہ، پیچیدہ وائرنگ، بڑھے ہوئے کنیکٹر، اور کیبل کے معیار کے فرق سبھی پوری چین میں سگنل کی سالمیت کو متاثر کر سکتے ہیں۔
درست ٹرمینیٹر وائرنگ کے تمام مسائل حل نہیں کر سکتے، لیکن یہ DMX بس ڈیزائن کو معیاری بنانے کا ایک اہم حصہ ہیں۔
چیلنج 3:
ٹرمینل ریزسٹرز کی سائٹ انسٹالیشن پر- تکلیف دہ
آن سائٹ ویلڈنگ کے لیے ننگے ریزسٹرس کا استعمال نہ صرف تعمیراتی وقت میں اضافہ کرتا ہے بلکہ آسانی سے ٹاپن پوزیشن کی خرابیوں، ناکافی سولڈر جوائنٹ کی وشوسنییتا، اور مکینیکل تحفظ کے مسائل کا باعث بنتا ہے۔
PCM-0189 RJ45 پلگ + انٹیگریٹڈ 120 اوہم ریزسٹر ڈیزائن کو اپناتا ہے۔ اسے مطابقت پذیر آلات کی آخری بندرگاہ پر داخل کرنے سے ٹرمینل کنفیگریشن مکمل ہو جاتی ہے، جس سے یہ انجینئرنگ کی تنصیب اور نظام کی دیکھ بھال کے لیے زیادہ موزوں ہو جاتا ہے۔
PCM-0189 RJ45 120Ω DMX512 ٹرمینیٹر
ساختی ڈیزائن:
1. RJ45 8P8C مردانہ کنیکٹر
معیاری 8P8C RJ45 پلگ ڈھانچہ متعلقہ RJ45 DMX انٹرفیس استعمال کرنے والے آلات کے لیے موزوں اور تیز رفتار اندراج/ ہٹانے کا طریقہ فراہم کرتا ہے۔
2. گولڈ-پلیٹڈ کنکشن پن پن
رابطے سونے کے ہوتے ہیں-، جو رابطے کے استحکام کو بہتر بنانے اور طویل مدتی استعمال کے دوران کنکشن کی کارکردگی پر آکسیڈیشن اور آلودگی کے اثرات کو کم کرنے میں مدد کرتا ہے-۔
3. 120 ٹرمینل میچنگ ریزسٹر
1200 ریزسٹر کنیکٹر کے اندر مربوط ہے اور Pin1 اور Pin2 کے درمیان جڑا ہوا ہے، متعلقہ DMX ڈیفرینشل سگنل جوڑے کے لیے اختتامی مماثلت فراہم کرتا ہے۔
4. پلاسٹک حفاظتی ڈھانچے
مولڈ ہاؤسنگ کے ذریعے اندرونی ریزسٹروں اور برقی رابطوں کی حفاظت کرتا ہے، سائٹ پر بار بار کی تنصیب، نقل و حمل اور دیکھ بھال کے دوران مکینیکل نقصان کے خطرے کو کم کرتا ہے۔
مصنوعات کی نمائش
اسی طرح کی مصنوعات
کس طرح منتخب کرنے کے لئے؟
RJ45 DMX ٹرمنیٹر خریدتے وقت، مندرجہ ذیل 5 آئٹمز کی تصدیق کرنے کی سفارش کی جاتی ہے:
- ڈیوائس انٹرفیس کی تصدیق کریں۔
ڈیوائس میں متعلقہ RJ45/8P8C انٹرفیس ہونا ضروری ہے۔
- پن اسائنمنٹ کی تصدیق کریں۔
یہ مطابقت کی سب سے اہم شرائط میں سے ایک ہے۔ PCM-0189 پر 120 اوہم ریزسٹر پن 1 اور پن 2 کے درمیان جڑتا ہے۔ ww
- ٹرمینل مزاحمت کی تصدیق کریں۔
ٹارگٹ ڈیوائس یا سسٹم کو متعلقہ 120 ٹرمینل سلوشن استعمال کرنے کی ضرورت ہے۔ مکمل طور پر انٹرفیس کی بنیاد پر منتخب نہ کریں۔
ظاہری شکل
- تنصیب کے مقام کی تصدیق کریں۔
ٹرمینل کو سسٹم کے مطابق متعلقہ بس سیگمنٹ کے آخر میں نصب کیا جائے گا
ٹوپولوجی کی ضروریات
- ایپلیکیشن پروٹوکول کی تصدیق کریں۔
یہ مت سمجھیں کہ چونکہ پروڈکٹ RJ45 انٹرفیس استعمال کرتی ہے، اس کا تعلق ایتھرنیٹ سے ہے۔ آپ کو اس بات کی تصدیق کرنی چاہیے کہ آیا ٹارگٹ ڈیوائس درحقیقت DMX512، RS-485 ڈیفرینشل کمیونیکیشن، یا دیگر وقف شدہ انٹرفیس استعمال کرتی ہے۔
حسب ضرورت صلاحیتیں
RJ45 انٹرفیس اور ساخت کی تخصیص
حسب ضرورت RJ45 8P8C انٹرفیس، پلگ ڈھانچہ، اور کیبل سے باہر نکلنے کی سمتیں مختلف تنصیب اور کنکشن کی ضروریات کے لیے دستیاب ہیں۔
پن اسائنمنٹ اور ریزسٹر وائرنگ حسب ضرورت
ریزسٹر کنکشن پنوں کو مختلف DMX512 اور RS-485 انٹرفیس کی تعریفوں کے لیے آلات پن اسائنمنٹس کے مطابق اپنی مرضی کے مطابق بنایا جا سکتا ہے۔
برطرفی مزاحمت حسب ضرورت
معیاری 120Ω ختم کرنے کے علاوہ، دیگر مزاحمتی اقدار کو مخصوص مواصلات اور OEM سامان کی ضروریات کے لیے اپنی مرضی کے مطابق بنایا جا سکتا ہے۔
ہاؤسنگ اور اوور مولڈ حسب ضرورت
کنیکٹر کے رنگ، رہائش کے طول و عرض، اور مولڈ پروٹیکشن ڈھانچے کو بہتر تحفظ اور مصنوعات کی شناخت کے لیے اپنی مرضی کے مطابق بنایا جا سکتا ہے۔
لوگو، لیبل اور پیکیجنگ حسب ضرورت
OEM پروگراموں اور برانڈڈ مصنوعات کی فراہمی کے لیے حسب ضرورت لوگو، لیبل، پارٹ نمبرز، اور پیکیجنگ کے اختیارات دستیاب ہیں۔
کیبل اسمبلی کی ترقی اور بڑے پیمانے پر پیداوار
DMX512 اور RS-485 کیبل اسمبلیوں کو انجینئرنگ کے نمونوں، پائلٹ رنز، اور مستحکم حجم کی پیداوار کے ساتھ تیار کیا جا سکتا ہے۔
اکثر پوچھے گئے سوالات
01. RJ45 DMX ٹرمینیٹر 1200 ریزسٹر کیوں استعمال کرتا ہے؟
120 اوہم RS-485-قسم کی تفریق ٹرانسمیشن کے لیے عام طور پر استعمال ہونے والی ٹرمینیشن ویلیو ہے۔ اس کا مقصد مناسب اختتامی لائن ختم کرنا اور سگنل کی عکاسی کو کم کرنا ہے۔ ھمیشہ ھدف والے آلات کی برطرفی کی ضروریات کی تصدیق کریں۔
02. کیا تمام RJ45 DMX آلات PCM-0189 استعمال کر سکتے ہیں؟
نہیں، وہی RJ45 کنیکٹر کی شکل ایک ہی الیکٹریکل پن آؤٹ کی ضمانت نہیں دیتی۔ سامان کا مینوئل چیک کریں اور استعمال سے پہلے پن 1/پن 2 اسائنمنٹ اور ختم کرنے کے تقاضوں کی تصدیق کریں۔
03. کیا 120Ω ٹرمینیٹر DMX سٹروب لائٹ کے تمام مسائل حل کر سکتا ہے؟
نہیں، برطرفی بنیادی طور پر ٹرانسمیشن-لائن کی عکاسی کو ایڈریس کرتی ہے۔ DMX مسائل غلط پن آؤٹس، غیر موزوں کیبلنگ، ناقص کنکشن، ٹوپولوجی، EMI، گراؤنڈنگ مسائل یا آلات کی خرابیوں کے نتیجے میں بھی ہو سکتے ہیں۔
04. کیا دیگر مزاحمتی اقدار یا پن تعریفوں کو اپنی مرضی کے مطابق بنانا ممکن ہے؟
جی ہاں کسٹم RJ45 ٹرمینیشن کنیکٹرز کو مختلف مزاحمتی اقدار، پن اسائنمنٹس اور OEM لائٹنگ، صنعتی کنٹرول اور خصوصی RS-485 ایپلی کیشنز کے لیے مکینیکل کنفیگریشن کے ساتھ تیار کیا جا سکتا ہے۔
