HSD 4Pin Z-کوڈ فیمیل ٹو RJ45 آٹوموٹیو نیٹ ورک کیبل: خصوصیات، ایپلی کیشنز اور سلیکشن گائیڈ
PCM-0844 ایک شیلڈ HSD 4Pin Z-کوڈ فیمیل ٹو RJ45 8P8C مردانہ نیٹ ورک کیبل ہے جس میں 26AWG×2P+AEB CAT5E کیبل، ایک سیاہ PVC جیکٹ اور ایک نکل-پلیٹڈ RJ45 شیل ہے۔ یہ گاڑیوں میں نیٹ ورکنگ، انفوٹینمنٹ، ای سی یو ٹیسٹنگ، کیمرہ سسٹمز اور آٹوموٹیو ڈیولپمنٹ کے لیے آٹوموٹو الیکٹرانک ماڈیولز اور RJ45 نیٹ ورک آلات کے درمیان ایک کمپیکٹ، شیلڈ فزیکل انٹرکنکشن فراہم کرتا ہے، جس میں کیبل کی لمبائی، پن میپنگ، کنیکٹرز اور کیبل کی تفصیلات کے لیے OEM حسب ضرورت ہے۔
یہ مضمون کیا احاطہ کرتا ہے؟
آٹوموٹو الیکٹرانک سسٹمز کیمروں، ڈسپلے، انفوٹینمنٹ ماڈیولز، ای سی یو، گیٹ ویز، سینسر اور ٹیسٹ ڈیوائسز کی بڑھتی ہوئی تعداد کو مربوط کر رہے ہیں۔ نتیجے کے طور پر، مختلف ہائی-اسپیڈ ڈیٹا انٹرفیس کے درمیان قابل اعتماد، واضح طور پر بیان کردہ اور برقرار رکھنے کے قابل فزیکل کنکشن قائم کرنا آٹوموٹو وائرنگ-ہارنس ڈیزائن کا ایک اہم حصہ بن گیا ہے۔
یہ مضمون پریمیئر کیبل PCM-0844 پر مرکوز ہے۔HSD 4Pin Z-کوڈ فیمیل ٹو RJ45 8P8C میل نیٹ ورک کیبلاور منظم طریقے سے HSD انٹرفیس، RJ45 انٹرفیس، CAT5E شیلڈ کیبل، پن میپنگ اور آٹوموٹیو نیٹ ورک ہارنس کے بنیادی اصولوں کی وضاحت کرتا ہے۔ یہ اس بات کا بھی جائزہ لیتا ہے کہ HSD-سے-RJ45 کیبل کی ضرورت کیوں ہے، کنیکٹیویٹی کے کون سے مسائل یہ حل کرتا ہے، یہ کن آلات کو سپورٹ کر سکتا ہے اور انجینئرنگ اور پرچیزنگ ٹیموں کو مصنوعات کے انتخاب کے دوران کن پیرامیٹرز کی تصدیق کرنی چاہیے۔
فوری پروڈکٹ کا تعارف
PCM-0844 ایک شیلڈ HSD-سے RJ45 انٹر کنیکٹ کیبل ہے جسے آٹوموٹو الیکٹرانکس اور متعلقہ ٹیسٹ سسٹمز کے لیے ڈیزائن کیا گیا ہے۔
اس پروڈکٹ کا بنیادی کام مواصلاتی پروٹوکول کو فعال طور پر تبدیل کرنا نہیں ہے۔ اس کے بجائے، یہ پہلے سے طے شدہ پن میپنگ کے مطابق آٹوموٹیو HSD انٹرفیس اور RJ45 فزیکل انٹرفیس کے درمیان کنٹرول کی سطح کا کنکشن قائم کرتا ہے، جس سے آٹوموٹیو الیکٹرانک ماڈیولز کو نیٹ ورک آلات، ٹیسٹ آلات، ترقیاتی پلیٹ فارمز اور متعلقہ الیکٹرانک سسٹمز کے ساتھ جوڑنا آسان ہو جاتا ہے۔

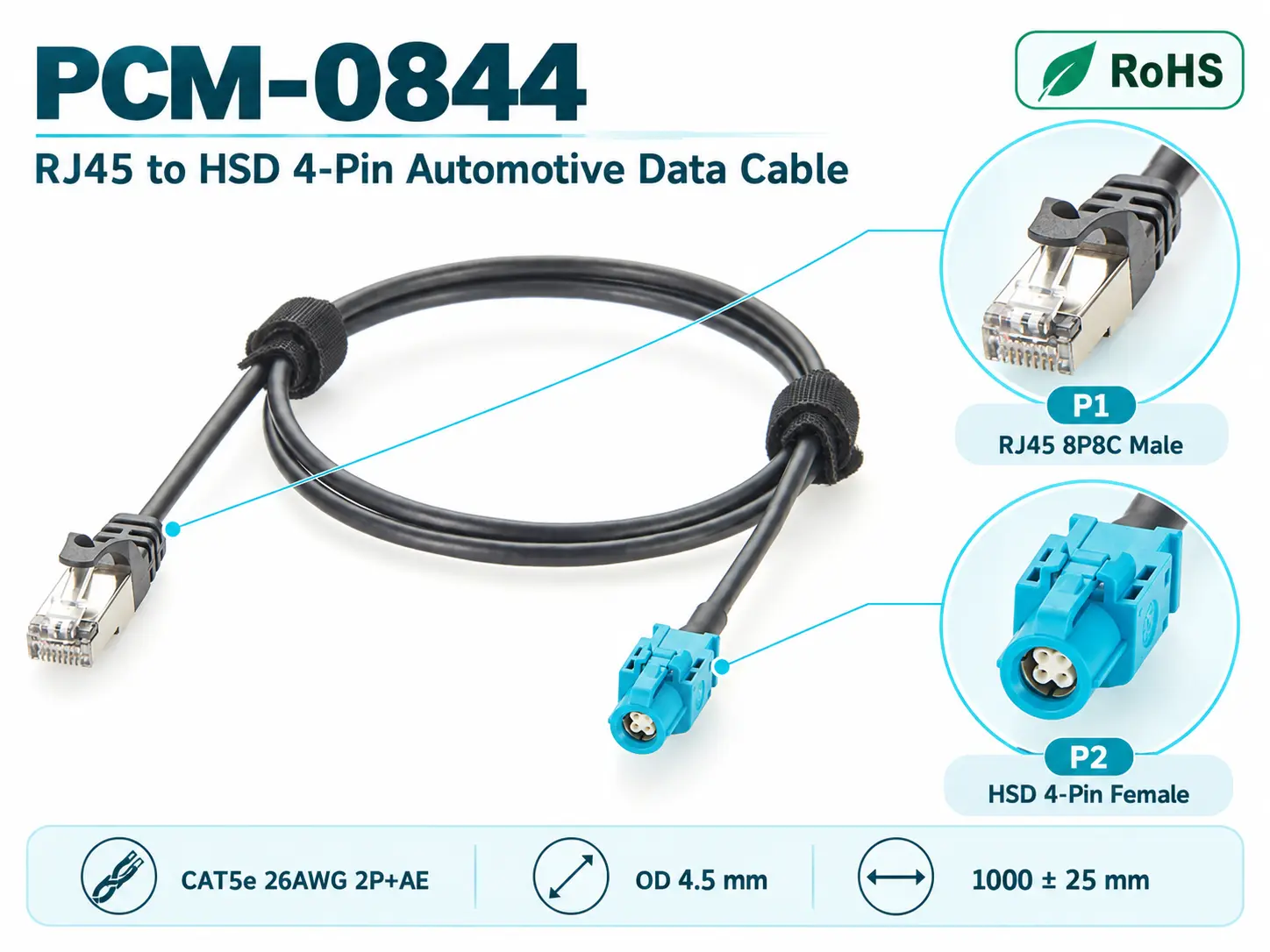

| پروڈکٹ کا نام | RJ45 8P8C مرد سے HSD 4-پن فیمیل آٹوموٹیو ڈیٹا کیبل |
| پروڈکٹ کی قسم | CAT5e شیلڈ ایتھرنیٹ کو HSD 4-پن کیبل |
| پریمیئر کیبل P/N | PCM-0844 |
| مجموعی لمبائی | 1000 ± 25 ملی میٹر |
| کنیکٹر P1 | آر جے 45 مرد |
| کنیکٹر P2 | HSD 4-پن خواتین؛ 4 پن |
|
کیبل او ڈی |
4.5 ملی میٹر |
RJ45 کیبل کا HSD 4Pin Z کوڈ کیا ہے؟
HSD کا مطلب ہائی-اسپیڈ ڈیٹا ہے اور یہ ایک ہائی-اسپیڈ ڈفرنشل ڈیٹا انٹر کنکشن سسٹم ہے جو عام طور پر آٹوموٹو الیکٹرانکس میں استعمال ہوتا ہے۔ اس کا ڈیزائن کنٹرول شدہ رکاوٹ، تیز رفتار-سپیڈ ڈفرنسل سگنل ٹرانسمیشن، شیلڈنگ، مکینیکل کوڈنگ اور محفوظ لاکنگ پر مرکوز ہے۔
HSD انٹرفیس کو الگ کرنے اور غلط ملاپ کے خطرے کو کم کرنے کے لیے مختلف کوڈنگز کا استعمال کرتا ہے۔ PCM-0844 Z-کوڈ HSD انٹرفیس کا استعمال کرتا ہے، اس لیے پروڈکٹ کے انتخاب کے دوران متعلقہ میٹنگ Z-coded آلات کے انٹرفیس کی تصدیق ہونی چاہیے۔
HSD کی بنیادی قیمت آٹوموٹیو الیکٹرانک ماحول کے لیے موزوں ہائی-اسپیڈ ڈیٹا کنیکٹیویٹی فراہم کرنا ہے۔ یہ ایک اوپری-پرت پروٹوکول تک محدود نہیں ہے اور اس وجہ سے مختلف گاڑیوں کے پلیٹ فارمز اور الیکٹرانک ماڈیولز میں مختلف ڈیٹا-انٹرکنکشن کے افعال انجام دے سکتا ہے۔
CAT5E کیبل کا کیا کردار ہے؟
PCM-0844 26AWG×2P+AEB CAT5E کیبل کی تعمیر کا استعمال کرتا ہے۔
بٹی ہوئی-جوڑی کا ڈھانچہ امتیازی سگنل کے راستے بناتا ہے اور بیرونی شور کو کم کرنے میں مدد کرتا ہے اور کنٹرولڈ ٹوئسٹنگ کے ذریعے کراسسٹالک کو جوڑا-جوڑتا ہے، جبکہ شیلڈنگ ڈھانچہ پیچیدہ برقی مقناطیسی ماحول میں EMI/RFI کنٹرول کو بہتر بناتا ہے۔
آٹوموٹو الیکٹرانکس اور ٹیسٹ کے ماحول میں، ایک کیبل صرف دو کنیکٹرز کو جوڑنے سے کہیں زیادہ کام کرتی ہے۔ کنڈکٹر گیج، پیئر جیومیٹری، ٹوئسٹ، شیلڈنگ، ڈرین/گراؤنڈ کا انتظام، کیبل کی لمبائی اور ختم کرنا سبھی حتمی ہائی-اسپیڈ لنک کی کارکردگی کو متاثر کر سکتے ہیں۔
درد کے پوائنٹس
مصنوعات کا تفصیلی تعارف

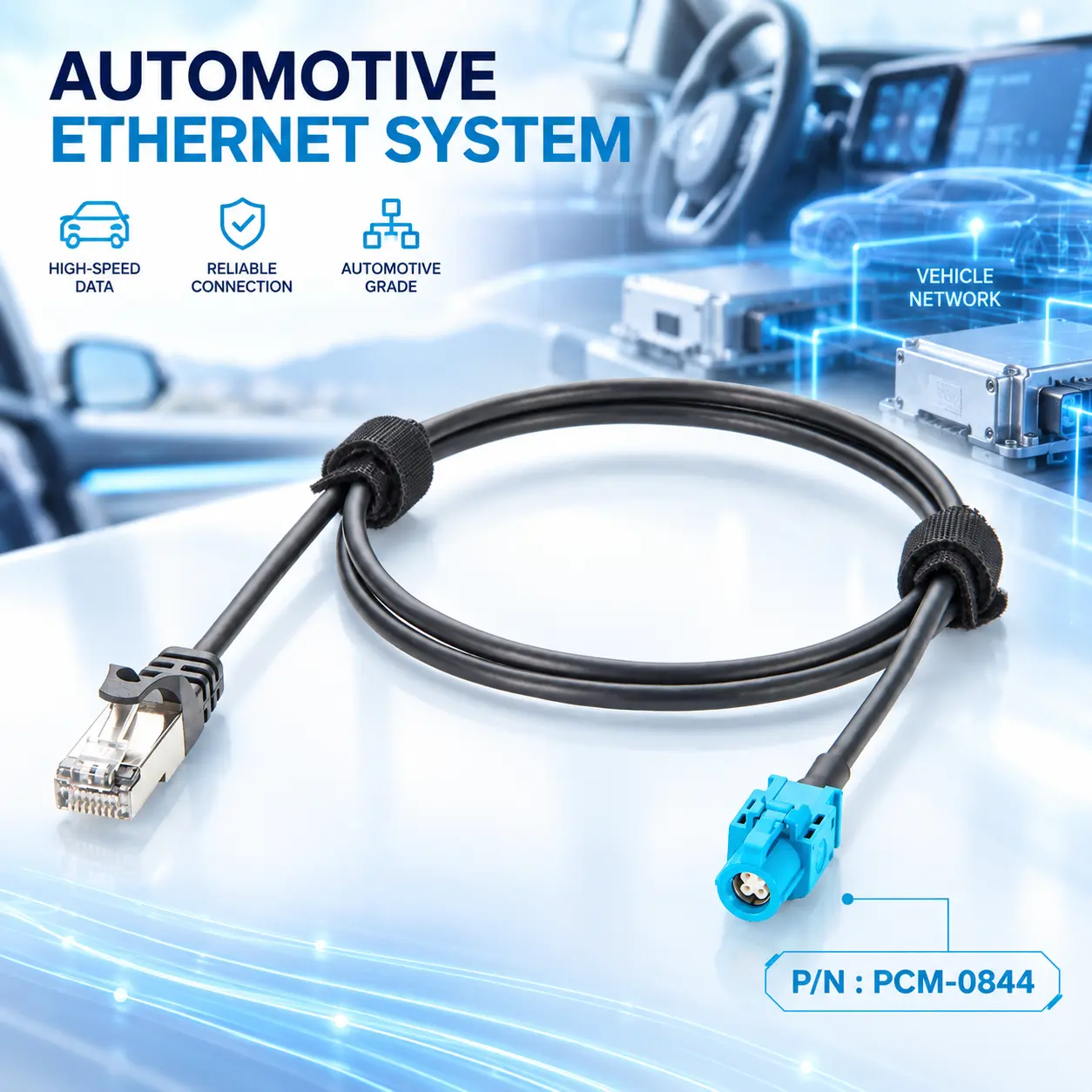

PCM-0844
PCM-0844 ایک شیلڈ ہائی-اسپیڈ ڈیٹا انٹر کنیکٹ کیبل ہے جو آٹوموٹو الیکٹرانکس، گاڑی میں نیٹ ورک کی ترقی اور لیبارٹری ٹیسٹنگ ایپلی کیشنز کے لیے ڈیزائن کی گئی ہے۔
ایک سرا HSD 4Pin Z-کوڈ خواتین کنیکٹر کا استعمال کرتا ہے، جبکہ دوسرا RJ45 8P8C مرد کنیکٹر استعمال کرتا ہے۔ 26AWG×2P+AEB CAT5E کیبل دو انٹرفیس کے درمیان فرق سگنل کے راستے قائم کرتی ہے، جبکہ سیاہ PVC بیرونی جیکٹ مکینیکل تحفظ فراہم کرتی ہے۔
عام ایپلی کیشنز میں RJ45 ٹیسٹ آلات کے ساتھ باہم منسلک آٹوموٹو الیکٹرانک ماڈیولز، ECU بینچ ٹیسٹنگ، انفوٹینمنٹ ڈیولپمنٹ، ان-گاڑیوں کے نیٹ ورک کے تجربات، کیمرے/ڈسپلے سسٹم کی ترقی اور دیگر HSD-انٹرفیس آلات کی R&D توثیق شامل ہیں۔
بنیادی تعمیراتی اور تکنیکی خصوصیات
◆HSD 4Pin Z-کوڈ انٹرفیس
HSD 4Pin Z-کوڈ آٹوموٹیو ہائی-اسپیڈ ڈیٹا لنکس کو سپورٹ کرتا ہے، جو کمپیکٹ ECUs اور الیکٹرانک ماڈیولز کے لیے انٹرفیس کی شناخت اور غلط تحفظ فراہم کرتا ہے۔
◆ شیلڈ RJ45 8P8C مرد
RJ45 سائیڈ میں ایک 8P8C انٹرفیس اور نکل-موافق نیٹ ورک، صنعتی پی سی اور شیلڈنگ تسلسل کے ساتھ ٹیسٹ آلات کے کنکشن کے لیے چڑھایا دھاتی شیل ہے۔
◆ 26AWG ٹوئسٹڈ-جوڑی کی تعمیر
26AWG×2P ٹوئسٹڈ-جوڑی کا ڈھانچہ دو مختلف راستے فراہم کرتا ہے، جو سگنل کے معیار کو برقرار رکھنے اور کنٹرولڈ پیئر جیومیٹری اور ٹوئسٹ کے ذریعے کراس اسٹالک کو کم کرنے میں مدد کرتا ہے۔
◆ شیلڈ EMI کنٹرول ڈیزائن
شیلڈ کیبل دھاتی کنیکٹر ڈھانچے کے ساتھ مل کر شیلڈنگ تسلسل کو برقرار رکھنے اور لنک اور قریبی الیکٹرانک سسٹمز پر EMI/RFI اثرات کو کم کرنے میں مدد کرتی ہے۔

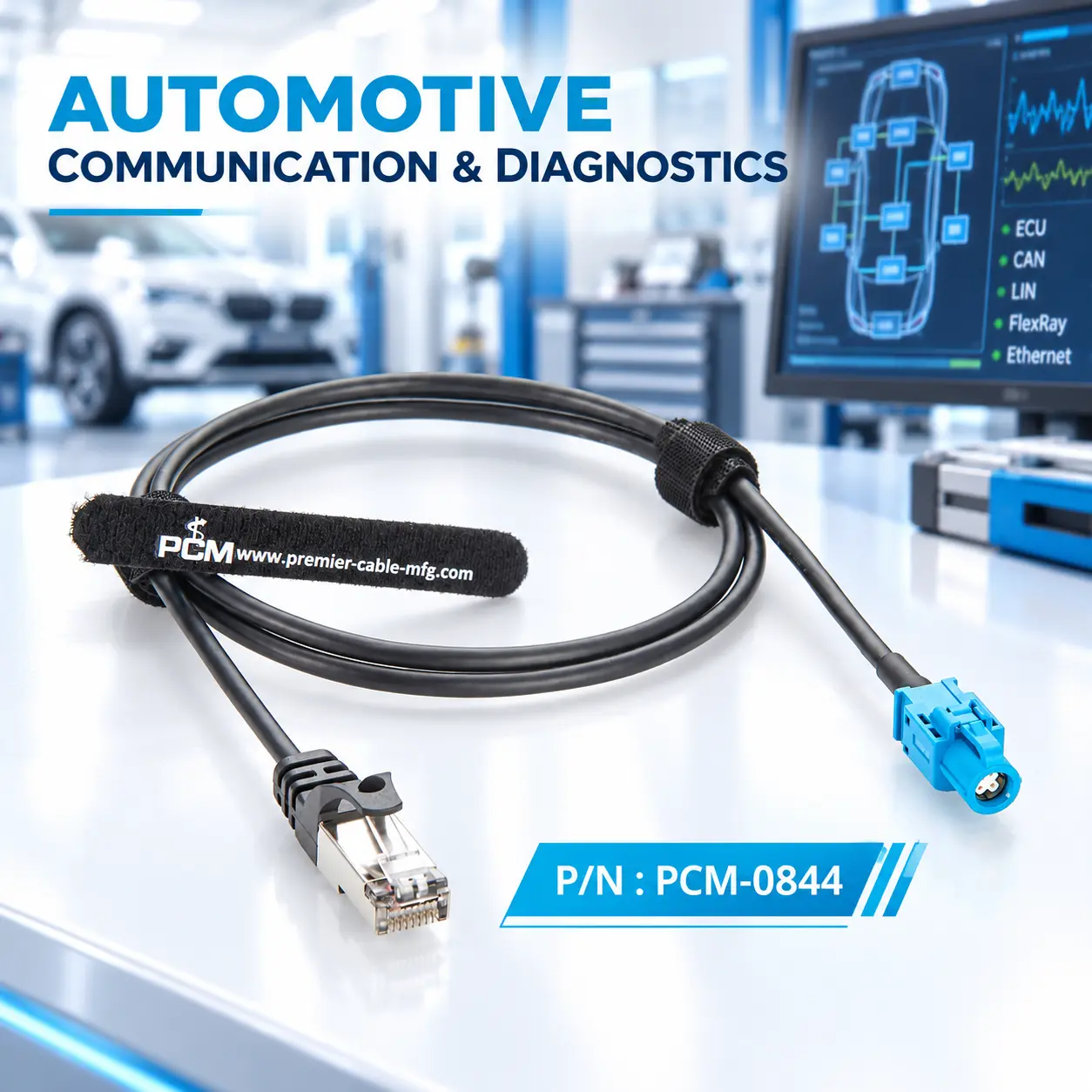

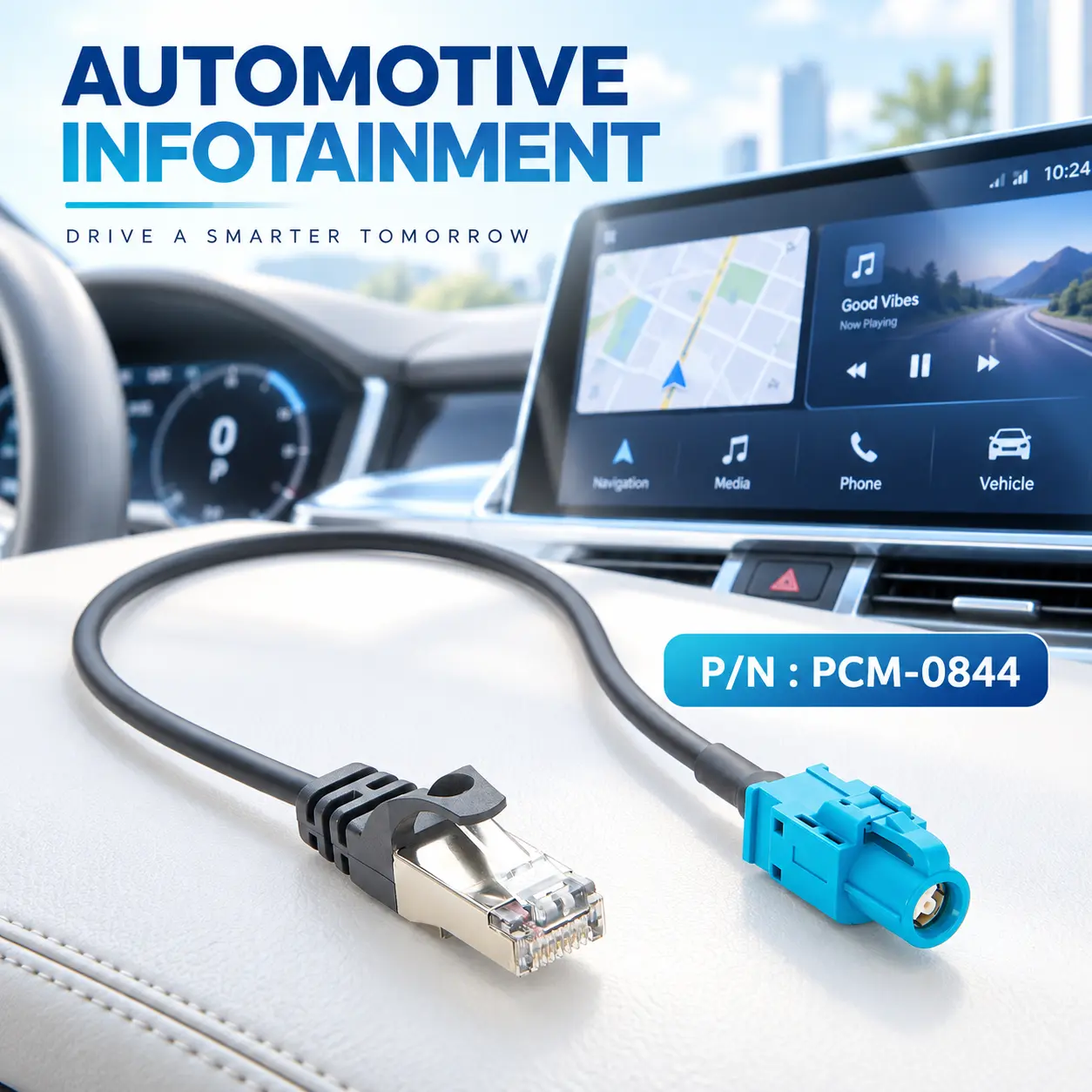

مصنوعات کی نمائش
اسی طرح کی مصنوعات
مطابقت کا بیان
مطابقت کی توثیق
PCM-0844 HSD اور RJ45 کے درمیان فزیکل انٹرفیس موافقت فراہم کرتا ہے۔ HSD سائیڈ کو جنس، Z-Code، keying اور مکمل P/N کی تصدیق کی ضرورت ہوتی ہے، جبکہ RJ45 سائیڈ کو پن آؤٹ، ڈیفرینشل جوڑوں، PHY اور پروٹوکول کی تصدیق درکار ہوتی ہے۔
سسٹم کی مطابقت کے لیے مکینیکل، الیکٹریکل، پن-میپنگ اور پروٹوکول کی تعریفات کی ضرورت ہوتی ہے۔
تکنیکی مطابقت کا نوٹس
HSD ایک ہائی-اسپیڈ ڈفرینشل انٹر کنیکٹ سسٹم ہے، ایک مواصلاتی پروٹوکول نہیں۔ PCM-0844 پی ایچ وائی، گیٹ وے یا پروٹوکول کنورٹر کے بغیر ایک غیر فعال کیبل اسمبلی ہے، لہذا یہ پروٹوکول کی تبدیلی کو انجام نہیں دے سکتا۔
ہائی-اسپیڈ ایپلی کیشنز کو پن میپنگ، امپیڈنس، PHY، پروٹوکول اور لنک بجٹ کی تصدیق کرنی چاہیے، بشمول اندراج نقصان، واپسی کا نقصان، کراس اسٹالک اور سگنل کی سالمیت۔
HSD سے RJ45 کیبل کا انتخاب کیسے کریں؟
پہلے HSD جنس، کوڈنگ اور انٹرفیس کی مکمل تعریف کی تصدیق کریں۔
پہلے اس بات کا تعین کریں کہ آیا سامان HSD پلگ استعمال کرتا ہے یا جیک، مردانہ یا زنانہ انٹرفیس، اور کوڈنگ، کینگ اور مکمل P/N کی تصدیق کریں۔ PCM-0844 ایک HSD 4Pin Z-Code خاتون انٹرفیس کا استعمال کرتا ہے، لہذا ہدف کے آلات کو درست میٹنگ انٹرفیس فراہم کرنا چاہیے۔ انتخاب کبھی بھی صرف "HSD 4Pin" کی تفصیل پر مبنی نہیں ہونا چاہیے۔
کنیکٹر کی ظاہری شکل کے بجائے پن میپنگ کی تصدیق کریں۔
چار HSD رابطوں کو ٹارگٹ آلات کی ضروریات کے مطابق متعلقہ RJ45 رابطوں کے ساتھ میپ کیا جانا چاہیے۔ مختلف ECUs، ترقیاتی بورڈز اور ٹیسٹ سسٹم مختلف پن کی تعریفیں استعمال کر سکتے ہیں، لہذا حجم کی پیداوار سے پہلے انجینئرنگ کی تصدیق کے لیے ایک پن آؤٹ ڈرائنگ فراہم کی جانی چاہیے۔
پروٹوکول، پی ایچ وائی اور ٹارگٹ ڈیٹا لنک کی تصدیق کریں۔
اگر کیبل کا مقصد ایتھرنیٹ کے لیے ہے، تو تصدیق کریں کہ جڑے ہوئے دونوں آلات ہم آہنگ ایتھرنیٹ PHYs اور متعلقہ برقی تعریفیں استعمال کرتے ہیں۔ اگر HSD کی طرف LVDS، USB، FPD-لنک، GMSL یا کوئی اور سگنل ہوتا ہے، تو دوسرے سرے پر RJ45 کنیکٹر کی موجودگی کا مطلب یہ نہیں ہے کہ یہ عام ایتھرنیٹ آلات سے بات چیت کر سکتا ہے۔
تنصیب کے ماحول کے لیے کیبل کی لمبائی، کیبل کی تعمیر اور شیلڈنگ کا انتخاب کریں۔
معیاری PCM-0844 لمبائی 1 میٹر ہے، لیکن اصل گاڑی، ٹیسٹ-بینچ اور کنٹرول-سامان کی تنصیب کے فاصلے مختلف ہو سکتے ہیں۔ جب کیبل کی لمبائی میں اضافہ کیا جاتا ہے، اندراج کا نقصان، واپسی کا نقصان، EMC اور مجموعی سگنل کی سالمیت کا دوبارہ جائزہ لیا جانا چاہیے۔ اعلی مداخلت والے ماحول میں، شیلڈ تسلسل، گراؤنڈ اور کنیکٹر کے خاتمے پر بھی خاص توجہ دی جانی چاہیے۔
حسب ضرورت صلاحیتیں
↕ مجموعی طور پر کیبل کی لمبائی حسب ضرورت
کیبل کی لمبائی کو ECU مقام، ٹیسٹ-بینچ لے آؤٹ اور گاڑی کی روٹنگ کے لیے حسب ضرورت بنایا جا سکتا ہے، جس میں سگنل کی سالمیت کو تیز رفتار-لنک کے لیے دوبارہ درست کیا گیا ہے۔
□ پن میپنگ حسب ضرورت
HSD-سے-RJ45 پن میپنگ کو ECUs، ڈویلپمنٹ بورڈز اور وقف شدہ ٹیسٹ آلات کے لیے کسٹمر پن آؤٹس کے لیے اپنی مرضی کے مطابق بنایا جا سکتا ہے۔
◉ HSD انٹرفیس حسب ضرورت
مکمل P/N اور میٹنگ انٹرفیس کی تصدیق کے بعد مختلف HSD صنف، کوڈنگ، ہاؤسنگ اور کیبل{0}} باہر نکلنے کے اختیارات دستیاب ہیں۔
⚙ RJ45-اینڈ حسب ضرورت
RJ45 اینڈ اپنی مرضی کے مطابق شیلڈنگ، دھاتی شیل، بوٹس، مولڈنگ اور کیبل- مختلف تنصیب کے ماحول کے لیے باہر نکلنے کے تحفظ کی حمایت کرتا ہے۔
⌘ کیبل اور جیکٹ حسب ضرورت
کیبل کی تعمیر اور جیکٹ کو تیز رفتار کارکردگی کی تصدیق کے ساتھ، رکاوٹ، گیج، OD، لچک، شیلڈنگ اور درجہ حرارت کے لیے اپنی مرضی کے مطابق بنایا جا سکتا ہے۔
◇ لیبلنگ، پیکیجنگ اور OEM حسب ضرورت
P/N لیبلز، لوگو، کیبل مارکر، سیریل نمبرز اور OEM پیکیجنگ واضح شناخت اور حجم کے مواد کے انتظام کے لیے حسب ضرورت ہیں۔
پروڈکٹ کے اکثر پوچھے گئے سوالات
کیا PCM-0844 ایک HSD-سے ایتھرنیٹ پروٹوکول کنورٹر ہے؟
نمبر PCM-0844 ایک غیر فعال کیبل اسمبلی ہے جو بنیادی طور پر HSD اور RJ45 کے درمیان فزیکل انٹرفیس موافقت اور پن میپنگ فراہم کرتی ہے۔ اس میں PHY، گیٹ وے یا پروٹوکول کنورژن IC نہیں ہے۔ نارمل کمیونیکیشن صرف اس وقت قائم ہو سکتی ہے جب دونوں ڈیوائسز کے الیکٹریکل انٹرفیس، پن میپنگ اور پروٹوکول مطابقت رکھتے ہوں۔
کیا اسے کسی بھی HSD 4Pin انٹرفیس کے ساتھ استعمال کیا جا سکتا ہے؟
نمبر۔ جنس، کوڈنگ، کینگ، ہاؤسنگ، مکمل P/N اور پن اسائنمنٹ سبھی کی تصدیق ہونی چاہیے۔ PCM-0844 ایک Z-Code خاتون انٹرفیس کا استعمال کرتا ہے، لہذا دیگر کوڈنگز کے ساتھ HSD کنیکٹرز میکانکی طور پر نہیں مل سکتے ہیں چاہے ان کے پاس چار رابطے بھی ہوں۔
کیا RJ45 End کو معیاری نیٹ ورک سوئچ سے براہ راست منسلک کیا جا سکتا ہے؟
میکانکی طور پر، یہ ایک ہم آہنگ RJ45 8P8C انٹرفیس کا استعمال کرتے ہوئے آلات کے ساتھ جوڑ سکتا ہے۔ تاہم، اصل مواصلت HSD-سائیڈ ڈیوائس، PHY، پن میپنگ اور ٹارگٹ نیٹ ورک کے آلات کی ضروریات کے ذریعے پیدا ہونے والے سگنل پر منحصر ہے۔ سسٹم کی مطابقت کا تعین صرف RJ45 کنیکٹر کی شکل سے نہیں کیا جا سکتا۔
شیلڈ CAT5E کیبل کیوں استعمال کی جاتی ہے؟
شیلڈ ٹوئسٹڈ-جوڑی کیبل تفریق ڈیٹا کے لیے ایک مستحکم فزیکل ٹرانسمیشن کا راستہ فراہم کرتی ہے اور EMI/RFI اور کراس اسٹالک کے اثرات کو کم کرنے میں مدد کرتی ہے۔ مناسب شیلڈنگ ڈیزائن خاص طور پر ایسے ماحول میں اہم ہے جہاں ECUs، ڈسپلے ماڈیولز، پاور سسٹم اور متعدد ہائی اسپیڈ لنکس ایک ساتھ رہتے ہیں۔
کیا 1 میٹر کیبل کو 2 میٹر، 3 میٹر یا 5 میٹر میں اپنی مرضی کے مطابق بنایا جا سکتا ہے؟
جی ہاں، کیبل کی لمبائی اپنی مرضی کے مطابق کیا جا سکتا ہے. تاہم، مینوفیکچریبلٹی اور گارنٹی شدہ ہائی-اسپیڈ سسٹم کی کارکردگی مختلف امور ہیں۔ کیبل کی لمبائی میں اضافہ اندراج کے نقصان، واپسی کے نقصان اور مجموعی لنک بجٹ کو متاثر کرتا ہے، لہذا لمبے ورژن کی توثیق ٹارگٹ ڈیٹا ریٹ اور آلات-لنک کی ضروریات کے مطابق کی جانی چاہیے۔
کیا کیبل کو ہمارے ECU پن آؤٹ کے مطابق اپنی مرضی کے مطابق بنایا جا سکتا ہے؟
جی ہاں صارفین ECU کنیکٹر P/N، HSD پن آؤٹ، RJ45 پن اسائنمنٹ اور ٹارگٹ ایپلیکیشن کی ضروریات فراہم کر سکتے ہیں، اور پریمیئر کیبل منظور شدہ انجینئرنگ تعریف کے مطابق متعلقہ کیبل اسمبلی تیار کر سکتا ہے۔ حجم کی پیداوار سے پہلے ڈرائنگ کی منظوری، نمونے کی توثیق اور برقی جانچ کی سفارش کی جاتی ہے۔
