CAT5E RJ45 پینل ماؤنٹ ایتھرنیٹ کیبل : انڈسٹریل نیٹ ورک کنکشن گائیڈ
فوری پروڈکٹ کا تعارف
PCM-0164 ایک صنعتی ایتھرنیٹ ایکسٹینشن کیبل ہے جس کے ایک سرے پر RJ45 8P8C مردانہ کنیکٹر اور دوسری طرف RJ45 8P8C خواتین پینل ماؤنٹ کنیکٹر ہے۔ معیاری کیبل کی لمبائی 300±15 ملی میٹر ہے۔
یہ CAT5E STP 24AWG × 4-جوڑی شیلڈ ٹوئسٹڈ کیبل کا استعمال کرتا ہے جس میں ڈرین وائر اور سیاہ PVC جیکٹ ہے۔ اس کا بنیادی کام اندرونی RJ45 ایتھرنیٹ انٹرفیس کو بیرونی آلات کے پینل، کنٹرول کیبنٹ یا انکلوژر تک پھیلانا ہے، جس سے ایک مقررہ اور قابل خدمت نیٹ ورک کنکشن پوائنٹ بنانا ہے۔
| پروڈکٹ کا نام | سرکلر RJ45 ایتھرنیٹ پینل ماؤنٹ کیبل |
| پریمیئر کیبل P/N | PCM-0164 |
| کنیکٹر اے | شیلڈ RJ45 8P8C مرد |
| کنیکٹر بی | RJ45 8P8C فیمیل پینل ماؤنٹ |
| کیبل کی لمبائی | 300+15 ملی میٹر |
| پینل کٹ آؤٹ | 25 ملی میٹر؛ حتمی طول و عرض منظور شدہ مکینیکل ڈرائنگ کی پیروی کریں۔ |
| زمرہ | CAT5E |
| کیبل کی تعمیر | STP 24AWG x 4P + ڈرین وائر |
| کیبل او ڈی | تقریباً. 6.0 ملی میٹر |
مطابقت کا بیان
پروڈکٹ کا بنیادی علم
RJ45 ایتھرنیٹ پینل ماؤنٹ کیبل کیا ہے؟
RJ45 پینل ماؤنٹ ایتھرنیٹ کیبل ایک پری-کیبل اسمبلی ہے جو ایتھرنیٹ ڈیٹا ٹرانسمیشن کو ایک فکسڈ پینل-ماؤنٹڈ انٹرفیس کے ساتھ جوڑتی ہے۔
ایک سرا عام طور پر اندرونی PLC، صنعتی پی سی، سوئچ یا کنٹرولر سے جڑتا ہے، جبکہ دوسرا سرا میکانکی طور پر آلات کے انکلوژر، کابینہ یا پینل پر نصب ہوتا ہے۔
یہ ایک اندرونی ایتھرنیٹ پورٹ کو بیرونی طور پر قابل رسائی RJ45 انٹرفیس تک بڑھانے کی اجازت دیتا ہے۔
RJ45 8P8C کیا ہے؟
کنیکٹر کو عام طور پر ایتھرنیٹ ایپلی کیشنز میں RJ45 کہا جاتا ہے عام طور پر 8P8C کنفیگریشن استعمال کرتا ہے۔
8P8C کا مطلب ہے:
8 عہدے / 8 رابطے
کنیکٹر میں آٹھ رابطے کی پوزیشنیں اور آٹھ برقی رابطے ہوتے ہیں۔
چار-جوڑی ایتھرنیٹ کیبل میں، آٹھ کنڈکٹر نیٹ ورک کمیونیکیشن کے لیے چار بٹی ہوئی تفریق والے جوڑے بناتے ہیں۔
اس وجہ سے، RJ45 ایتھرنیٹ کیبل کو منتخب کرنے کے لیے کنیکٹر کی ظاہری شکل کو چیک کرنے سے زیادہ کی ضرورت ہوتی ہے۔ پن اسائنمنٹ، کیبل کیٹیگری، شیلڈنگ کا طریقہ اور آلات کے انٹرفیس کی تعریف کی بھی تصدیق ہونی چاہیے۔
CAT5E کیا ہے؟
CAT5E ایک وسیع پیمانے پر استعمال شدہ ٹوئسٹڈ-جوڑا ایتھرنیٹ کیبل زمرہ ہے جو عام طور پر 100 میگاہرٹز تک فریکوئنسی کو سپورٹ کرتا ہے اور عام طور پر 10BASE-T, 100BASE-TX اور 1000BASE-T نیٹ ورکس کے ساتھ استعمال ہوتا ہے۔
PLC کنٹرول سسٹمز، CNC مشینوں، صنعتی PCs، خودکار جانچ کے آلات اور عام صنعتی ایتھرنیٹ نیٹ ورکس کے لیے، CAT5E ایک بالغ اور لاگت والا-مؤثر کیبلنگ حل ہے۔
صنعتی ایتھرنیٹ میں شیلڈنگ کیوں زیادہ اہم ہے؟
درد کے پوائنٹس اور پروڈکٹ ویلیو
چیلنج 1:
اندرونی RJ45 پورٹس تک رسائی مشکل ہے۔
بہت سے PLCs، صنعتی PCs اور ایمبیڈڈ نیٹ ورک ماڈیولز آلات کی دیواروں کے اندر نصب ہیں۔
بغیر کسی پینل-ماؤنٹ ایتھرنیٹ انٹرفیس کے، تکنیکی ماہرین کو پروگراموں کو ڈاؤن لوڈ کرتے وقت، نیٹ ورکس کو ترتیب دینے یا سروسنگ آلات کو بار بار کھولنے کی ضرورت پڑ سکتی ہے۔
PCM-0164 اندرونی ایتھرنیٹ انٹرفیس کو آلات کے باہر تک پھیلاتا ہے، نیٹ ورک تک رسائی اور دیکھ بھال کو زیادہ آسان بناتا ہے۔
چیلنج 2:
معیاری RJ45 ایکسٹینشن کیبلز کو محفوظ طریقے سے پینل نہیں لگایا جا سکتا
ایک معیاری RJ45 مرد-سے-خواتین کی توسیعی کیبل ایتھرنیٹ کنکشن کو بڑھا سکتی ہے، لیکن اس کا زنانہ کنیکٹر عام طور پر آلات کی دیوار پر محفوظ تنصیب کے لیے ڈیزائن نہیں کیا گیا ہے۔
OEM آلات کے اندر، اس کے نتیجے میں غیر تعاون یافتہ کنیکٹر، کیبل کی نقل و حرکت اور متضاد اسمبلی ہو سکتی ہے۔
PCM-0164 ایک سرکلر پینل ماؤنٹ ڈھانچہ استعمال کرتا ہے، جس سے RJ45 خاتون کنیکٹر کو آلات پر ایک فکسڈ بیرونی انٹرفیس بننے دیتا ہے۔
چیلنج 3:
محدود اندرونی آلات کی جگہ
صنعتی آلات میں اکثر بجلی کی فراہمی، کنٹرول بورڈز، PLCs، ریلے اور ایک محدود جگہ میں متعدد کیبل ہارنیس ہوتے ہیں۔
ضرورت سے زیادہ لمبی ایتھرنیٹ پیچ کیبلز غیر ضروری کیبل جمع کر سکتی ہیں۔
PCM-0164 کی معیاری 300±15 ملی میٹر لمبائی ایتھرنیٹ پورٹ اور قریبی آلات کے پینل کے درمیان مختصر اندرونی رابطوں کے لیے موزوں ہے۔

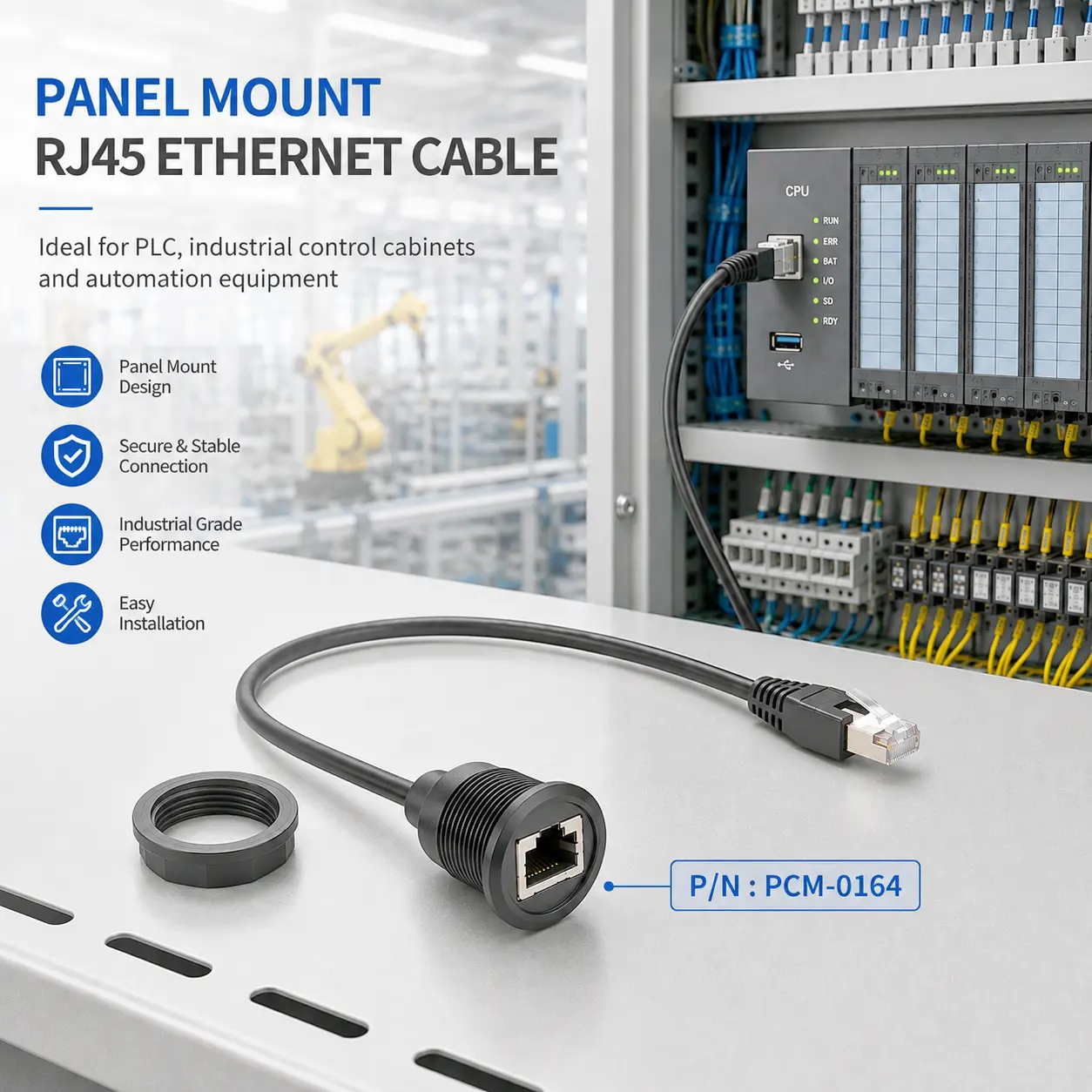

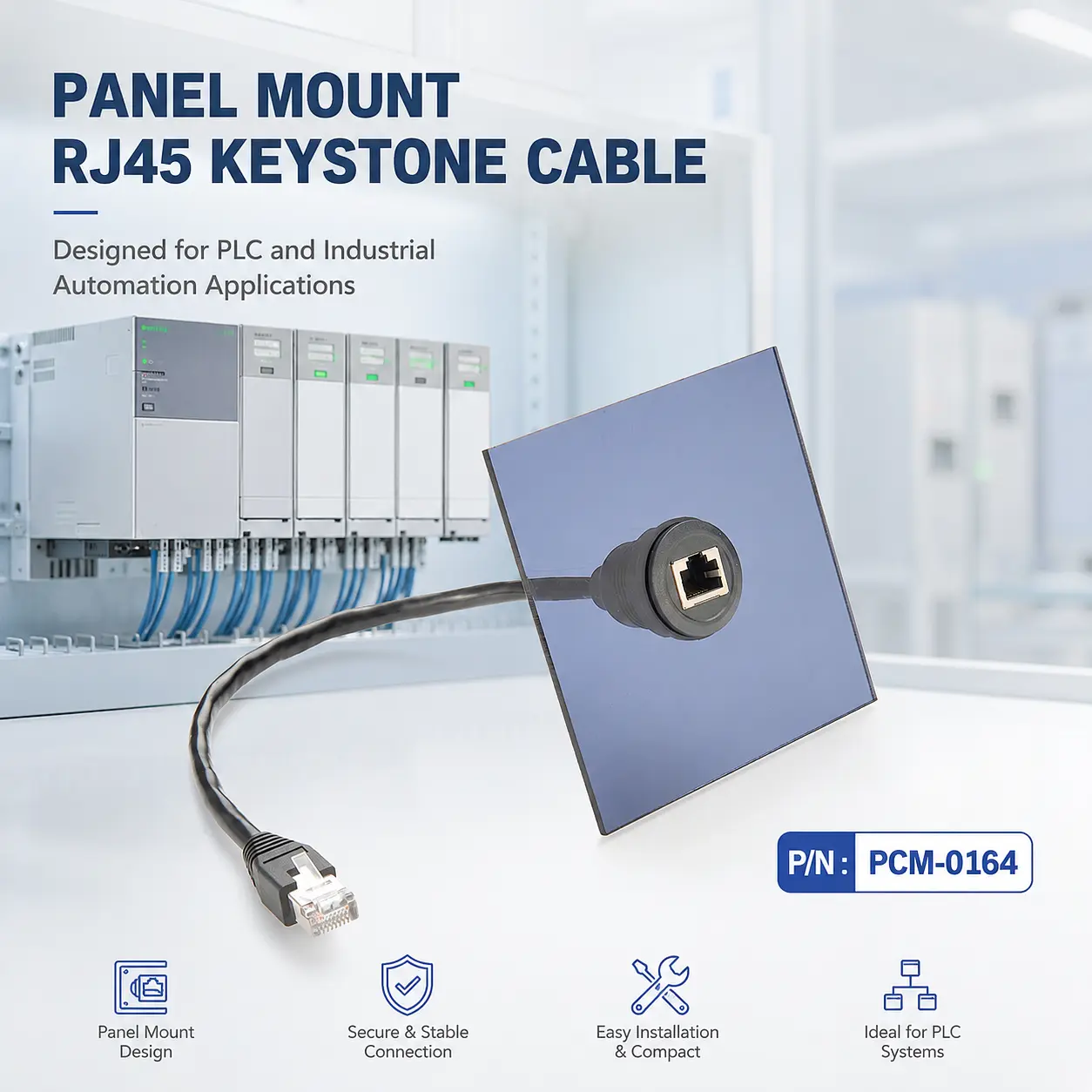

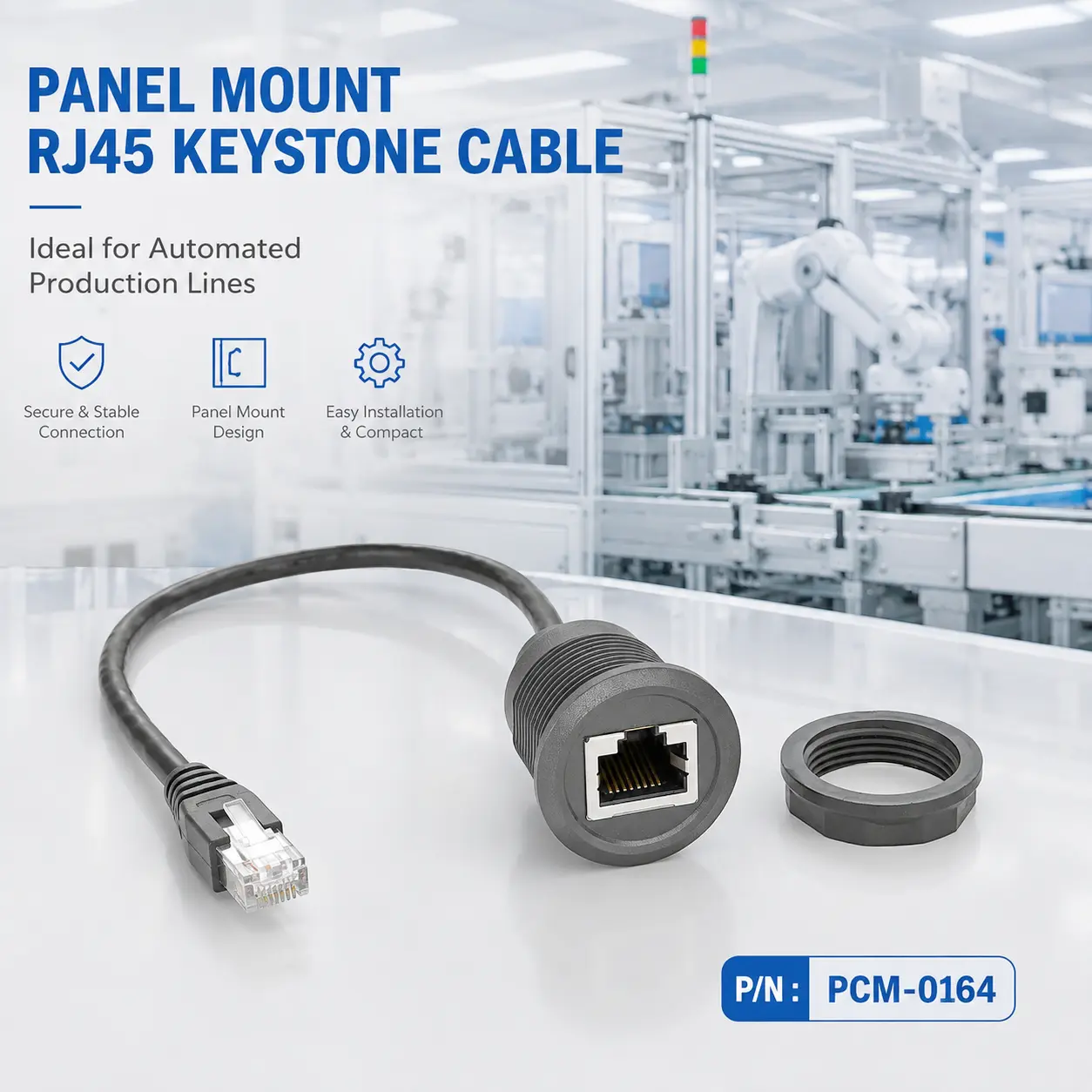

PCM-0164 CAT5E RJ45 پینل ماؤنٹ کیبل
شیلڈ RJ45 8P8C مردانہ → CAT5E STP 24AWG × 4P کیبل → RJ45 8P8C سرکلر فیمیل پینل ماؤنٹ

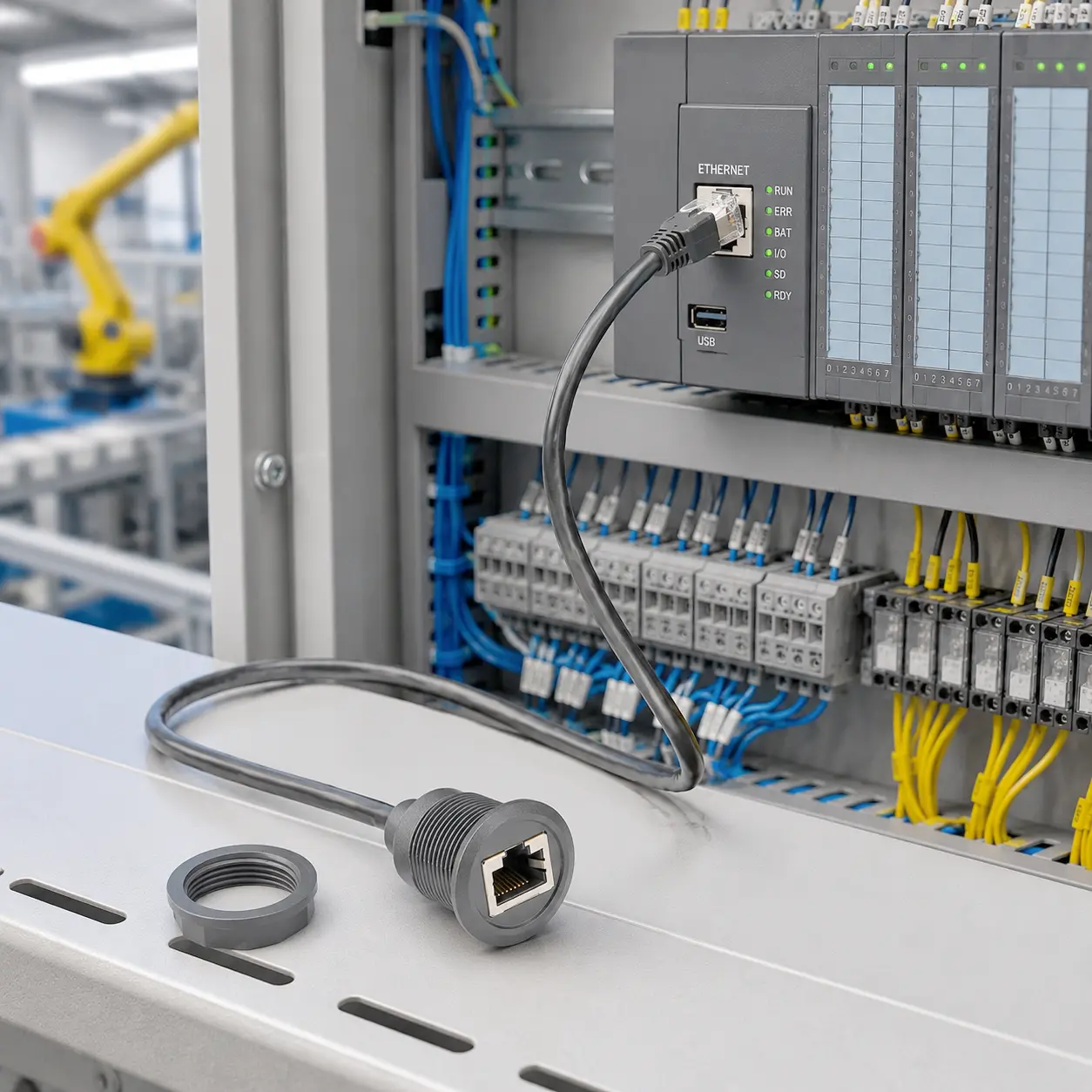

یہ کنفیگریشن اندرونی PLC، صنعتی PC، ایتھرنیٹ کنٹرولر یا نیٹ ورک ماڈیول انٹرفیس کو کسی سامان کے انکلوژر کے بیرونی حصے تک بڑھا سکتی ہے۔
اس کی معیاری 300±15 ملی میٹر لمبائی کافی حد تک روٹنگ اور موڑنے کے الاؤنس کو برقرار رکھتے ہوئے ضرورت سے زیادہ اندرونی کیبلنگ کو کم کرنے میں مدد کرتی ہے۔
درخواستیں:
پی ایل سی کنٹرول کیبنٹ، خودکار پروڈکشن لائنز، سی این سی مشینیں، صنعتی پی سی، خودکار ٹیسٹ کا سامان، ای وی چارجنگ اسٹیشن، فوٹو وولٹک کنٹرول سسٹم، سمارٹ مینوفیکچرنگ آلات اور صنعتی نیٹ ورک انکلوژرز کے لیے موزوں ہے۔
مصنوعات کی نمائش
معیاری RJ45 کیبل بمقابلہ پینل ماؤنٹ کیبل
لہذا، معیاری RJ45 پیچ کیبلز اور پینل ماؤنٹ ایتھرنیٹ کیبلز بہتر یا بدتر حل کی نمائندگی کرنے کے بجائے مختلف مقاصد کو پورا کرتی ہیں۔
ایک معیاری پیچ کیبل عام طور پر کمپیوٹرز، روٹرز اور سوئچز کو جوڑنے کے لیے کافی ہوتی ہے۔
جب ایک اندرونی ایتھرنیٹ انٹرفیس کو محفوظ طریقے سے آلات کے انکلوژر یا کنٹرول پینل تک بڑھایا جانا چاہیے، تو RJ45 پینل ماؤنٹ کیبل عام طور پر زیادہ مناسب حل ہوتا ہے۔
| آئٹم | معیاری RJ45 کیبل | PCM-0164 | |
| کنیکٹر | عام طور پر مرد-سے-مرد | مرد-سے-خواتین پینل ماؤنٹ | |
| پینل لگانا | عام طور پر نہیں | جی ہاں | |
| انٹرنل پورٹ ایکسٹینشن | محدود | ldeal | |
| زمرہ | ڈیپنڈسن ماڈل | CATSE | |
| شیلڈنگ | UTP یا STP | ایس ٹی آر | |
| وائر گیج | 3800 کلوگرام | 3800 کلوگرام | |
| قابل اطلاق کنورٹر | مختلف ہوتی ہے۔ | 24AWG x AR | |
| خدمت کی اہلیت | معیاری | بہتر ہوا | |
| تنصیب | DC110V | DC110V | |
| موٹر کھمبوں کی تعداد | مفت کیبل | فکسڈ پینل ماؤنٹ |
RJ45 پینل ماؤنٹ ایتھرنیٹ کیبل کا انتخاب کیسے کریں؟
● ایتھرنیٹ کی رفتار کی تصدیق کریں۔
پہلے اس بات کا تعین کریں کہ آیا آلات کو 10 Mbps، 100 Mbps، 1000 Mbps یا اس سے زیادہ ایتھرنیٹ کی رفتار درکار ہے۔
PCM-0164 بنیادی طور پر CAT5E-کلاس 10/100/1000 Mbps ایتھرنیٹ ایپلیکیشنز کے لیے ہے۔
10 گیگا بٹ ایتھرنیٹ کے لیے، CAT6A یا اس سے زیادہ-کارکردگی کے حل کا جائزہ لیا جانا چاہیے۔
● کنیکٹر کی جنس کی تصدیق کریں۔
انتخاب سے پہلے اندرونی اور بیرونی دونوں اطراف میں مطلوبہ کنیکٹر جنس کی تصدیق ہونی چاہیے۔
PCM-0164 استعمال کرتا ہے:
اندرونی طرف: RJ45 مرد
بیرونی پینل سائیڈ: RJ45 خواتین
یہ اسے اندرونی RJ45 انٹرفیس کو آلات کے انکلوژر کے بیرونی حصے تک پھیلانے کے لیے موزوں بناتا ہے۔
● پینل کٹ آؤٹ کی تصدیق کریں۔
پینل ماؤنٹ کیبل اور معیاری ایتھرنیٹ کیبل کے درمیان ایک بڑا فرق آلات کے پینل کے مکینیکل جہتوں سے ملنے کی ضرورت ہے۔
PCM-0164 کا حوالہ کٹ آؤٹ 25 ملی میٹر ہے، لیکن بڑے پیمانے پر پیداوار سے پہلے منظور شدہ ڈرائنگ کے خلاف حتمی جہت اور رواداری کی تصدیق کی جانی چاہیے۔
پینل کی موٹائی، تالا لگانے کا طریقہ، کنیکٹر پروٹروژن اور دستیاب اندرونی جگہ پر بھی غور کیا جانا چاہیے۔
● تعین کریں کہ آیا شیلڈنگ کی ضرورت ہے۔
اگر ایتھرنیٹ کیبلنگ سروو موٹرز، VFDs، ریلے، ہائی-بجلی کی فراہمی یا صنعتی ڈرائیوز کے قریب نصب ہے تو، STP یا S/FTP شیلڈ کیبل کا عام طور پر جائزہ لیا جانا چاہیے۔
تاہم، موثر EMI کنٹرول حاصل کرنے کے لیے شیلڈ کیبل کو مناسب گراؤنڈنگ اور شیلڈ ٹرمینیشن کے ساتھ جوڑا جانا چاہیے۔
● کیبل کی لمبائی کی تصدیق کریں۔
پینل ماؤنٹ ایتھرنیٹ کیبل کا انتخاب کرتے وقت لمبا ہونا ضروری نہیں ہے۔
کیبل کی لمبائی کا حساب اندرونی بندرگاہ کے مقام، روٹنگ پاتھ اور پینل انٹرفیس کی پوزیشن کی بنیاد پر کیا جانا چاہیے، تنصیب کے لیے کافی الاؤنس کے ساتھ۔
PCM-0164 کی معیاری لمبائی 300±15 ملی میٹر ہے اور اسے اپنی مرضی کے مطابق بھی بنایا جا سکتا ہے۔
● ماحولیاتی تحفظ کے تقاضوں کی تصدیق کریں۔
پینل بڑھنے کا مطلب خود بخود پنروک تحفظ نہیں ہے۔
باہر، گرد آلود، مرطوب، بارش-بے نقاب یا دھونے والے ماحول کے لیے، اضافی تقاضے جیسے کہ آئی پی ریٹنگ، سیلنگ گاسکیٹ، ڈسٹ کیپس، جیکٹ میٹریل اور آپریٹنگ درجہ حرارت کی تصدیق ہونی چاہیے۔
حسب ضرورت صلاحیتیں
1. کسٹم کیبل کی لمبائی
کیبل کی لمبائی کو اندرونی ایتھرنیٹ ماڈیول اور پینل انٹرفیس کے درمیان اصل فاصلے کے مطابق اپنی مرضی کے مطابق کیا جا سکتا ہے، اضافی کیبل کو کم کرنے اور اندرونی وائرنگ کی تنظیم کو بہتر بنانے میں مدد کرتا ہے۔
2. ایتھرنیٹ زمرہ حسب ضرورت
نیٹ ورک کی رفتار کی ضروریات پر منحصر ہے، CAT5E، CAT6، CAT6A اور دیگر اعلی-کارکردگی کے صنعتی ایتھرنیٹ کیبل کے اختیارات کا جائزہ لیا جا سکتا ہے۔
3.Shielding حسب ضرورت
FTP، STP اور S/FTP شیلڈنگ ڈھانچے کو مختلف EMI ماحول کے لیے منتخب کیا جا سکتا ہے، جس میں ڈرین وائر اور کنیکٹر شیلڈ ٹرمینیشن کو آلات کے گراؤنڈنگ فن تعمیر کے مطابق ڈیزائن کیا گیا ہے۔
4. پینل ماؤنٹ سٹرکچر حسب ضرورت
سرکلر پینل ماؤنٹ، ڈی-ٹائپ ماؤنٹ، فلینج ماؤنٹ، فرنٹ ماؤنٹ، ریئر ماؤنٹ اور دیگر لاکنگ ڈھانچے کو مختلف آلات کے ڈیزائن سے مماثل بنانے کے لیے تیار کیا جا سکتا ہے۔
5. جیکٹ اور ماحولیاتی تخصیص
PVC، TPU، ہائی-فلیکس، ابریشن-مزاحم، ڈریگ-چین اور دیگر صنعتی کیبل کی تعمیرات کا آپریٹنگ ماحول کے مطابق جائزہ لیا جا سکتا ہے۔
6.OEM اور ODM حسب ضرورت
کسٹمر پارٹ نمبرز، لیبلز، لمبائی کے نشانات، پیکیجنگ، کنیکٹر اورینٹیشن اور BOM کے دیگر تقاضوں کو معیاری OEM پروڈکشن اور فروخت کے بعد-منیجمنٹ کو سپورٹ کرنے کے لیے اپنی مرضی کے مطابق بنایا جا سکتا ہے۔
اکثر پوچھے گئے سوالات
01. شیلڈ کیبل کیوں استعمال کریں؟
صنعتی سامان موٹروں، VFDs اور صنعتی بجلی کی فراہمی کے ذریعہ پیدا ہونے والے برقی مقناطیسی شور کے سامنے آ سکتا ہے۔
شیلڈ بٹی ہوئی-جوڑی کیبل ایتھرنیٹ سگنلز پر بیرونی EMI کے اثر کو کم کرنے میں مدد کرتی ہے، خاص طور پر برقی طور پر شور والے صنعتی ماحول میں۔
02. کیا 25 ملی میٹر کا کٹ آؤٹ ہر RJ45 پینل ماؤنٹ کیبل کے لیے موزوں ہے؟
نہیں. مختلف پینل ماؤنٹ کنیکٹر مختلف دھاگوں، گولوں، لاکنگ نٹ اور سیلنگ ڈھانچے کا استعمال کر سکتے ہیں۔ آلات کے پینل کی مشینی کرنے سے پہلے اصل مکینیکل ڈرائنگ کی ہمیشہ تصدیق ہونی چاہیے۔
03. کیا RJ45 پینل ماؤنٹ کا مطلب واٹر پروف RJ45 ہے؟
نمبر پینل ماؤنٹ تنصیب کا طریقہ بیان کرتا ہے، جبکہ IP67 یا IP68 ماحولیاتی سگ ماہی کی کارکردگی کو بیان کرتا ہے۔ بیرونی یا زیادہ نمی والے ایپلیکیشنز کے لیے، مطلوبہ IP درجہ بندی کے ساتھ ایک پروڈکٹ کو خاص طور پر منتخب کیا جانا چاہیے۔
04. کیا کیبل کی لمبائی کو اپنی مرضی کے مطابق بنایا جا سکتا ہے؟
ہاں۔ کیبل کی لمبائی اندرونی RJ45 پورٹ لوکیشن، پینل کی پوزیشن، کیبل روٹنگ کی سمت اور مطلوبہ انسٹالیشن الاؤنس کے مطابق اپنی مرضی کے مطابق کی جا سکتی ہے۔
