یہ مضمون کیا احاطہ کرتا ہے؟
3D پرنٹرز، روبوٹس، AGV/AMR پلیٹ فارمز، آٹومیشن سسٹمز اور سمارٹ بیٹری کے آلات میں، ایک ماڈیول کو اکثر الیکٹریکل پاور اور CAN بس کمیونیکیشن دونوں کی ضرورت ہوتی ہے۔
روایتی ڈیزائن الگ الگ پاور اور کمیونیکیشن کنیکٹر استعمال کر سکتے ہیں، پینل کھولنے، کیبل کی گنتی، BOM کی پیچیدگی اور اندرونی وائرنگ کی جگہ کو بڑھا سکتے ہیں۔
پریمیئر کیبل کا استعمالPCM-0929 XT30 2+2 پاور + CAN پینل ماؤنٹ ایکسٹینشن کیبلمثال کے طور پر، یہ گائیڈ XT30 2+2 فن تعمیر، مشترکہ پاور اور CAN وائرنگ، 18AWG پاور کنڈکٹرز، 24AWG 120Ω CAN بس ٹوئسٹڈ پیئر، پینل ماؤنٹنگ، سگنل کی سالمیت، مطابقت، انتخاب اور OEM/ODM حسب ضرورت کی وضاحت کرتا ہے۔
فوری پروڈکٹ کا تعارف
PCM-0929 مندرجہ ذیل فن تعمیر کا استعمال کرتا ہے:
XT30 2+2 مرد پینل ماؤنٹ → 300±15 ملی میٹر انٹیگریٹڈ کیبل → XT30 2+2 خواتین
"2+2" ڈیزائن یکجا کرتا ہے:
2 بڑے پاور رابطے + 2 مواصلات/سگنل رابطے
کیبل میں شامل ہیں:
پاور کے لیے 18AWG × 2C
CANH/CANL مواصلات کے لیے 24AWG × 1P
CAN جوڑا a کے ارد گرد ڈیزائن کیا گیا ہے۔120Ω خصوصیت کی رکاوٹاور بٹی ہوئی-جوڑی کی تعمیر کا استعمال کرتا ہے۔
پینل کنیکٹر M3 اسکرو کے ذریعے 25 ملی میٹر بڑھتے ہوئے- سوراخ کے مرکز کے فاصلے کے ساتھ محفوظ ہے اور تقریباً 1.0 ملی میٹر پینل کے لیے مخصوص ہے۔
| پروڈکٹ کا نام | XT30 2+2 پاور + CAN کمیونیکیشن انٹیگریٹڈ پینل ماؤنٹ ایکسٹینشن کیبل |
| پریمیئر کیبل P/N | PCM-0929 |
| کنیکٹر اے | XT30 2+2 مرد پینل ماؤنٹ |
| کنیکٹر بی | XT30 2+2 خاتون |
| کیبل کی لمبائی | 300+15ملی میٹر |
| چڑھنے کا طریقہ | سکرو-مقفل پینل ماؤنٹ |
| فاسٹینر | M3 |
| سکرو ہول | تقریباً. 3.5 ملی میٹر |
| بیرونی قطر کیبل | 6.3 ملی میٹر |
مطابقت کا بیان
PCM-0929 ایک XT30 2+2 کنیکٹر فارمیٹ استعمال کرتا ہے، لیکنایک ہی فزیکل XT30 2+2 جیومیٹری تمام آلات میں یکساں پن اسائنمنٹس، پاور پولرٹی یا CAN سگنل کی تعریف کی ضمانت نہیں دیتی۔
استعمال کرنے سے پہلے، تصدیق کریں:
● پاور پولرٹی؛
● CANH اور CANL پوزیشنز؛
● کنیکٹر کی جنس؛
● آپریٹنگ وولٹیج؛
● اصل کرنٹ؛
● CAN بس ڈیٹا کی شرح؛
● اختتامی مزاحمت؛
● سامان پن اسائنمنٹ۔
یہ خاص طور پر بامبو لیب، وورون، حسب ضرورت روبوٹس، AGV کنٹرولرز اور تھرڈ-پارٹی بیٹری سسٹمز کے لیے اہم ہے۔
PCM-0929 ایک ہے۔غیر فعال طاقت اور مواصلات کی توسیع کا استعمال.
یہ نہیں کرتا:
● ان پٹ وولٹیج میں تبدیلی؛
● دستیاب طاقت میں اضافہ؛
● UART کو CAN میں تبدیل کریں۔
RS-485 کو CAN میں تبدیل کریں۔
● CAN ٹرانسیور کی فعالیت فراہم کریں؛
● خود بخود 120Ω بس ٹرمینیشن فراہم کرتا ہے۔
"120Ω CAN بس کیبل" تصریح سے مراد CAN بٹی ہوئی جوڑی کی خصوصیت کی رکاوٹ ڈیزائن ہے۔اس کا مطلب یہ نہیں ہے کہ 120Ω ختم کرنے والا ریزسٹر خود بخود ہارنس میں ضم ہو جاتا ہے۔
CAN ختم کرنے کا تعین مکمل نیٹ ورک ٹوپولوجی کے مطابق کیا جانا چاہیے۔
پروڈکٹ کا بنیادی علم
XT30 2+2 پاور + CAN پینل ماؤنٹ ایکسٹینشن کیبل کیا ہے؟
ایک XT30 2+2 پاور اور CAN ایکسٹینشن کیبل ایک ہائبرڈ کیبل اسمبلی ہے جو ایکپاور سرکٹ اور ایک دو-تار مواصلاتی سرکٹایک کنیکٹر سسٹم کے اندر۔
PCM-0929 کو دو فعال سرکٹس کے طور پر دیکھا جا سکتا ہے:
پاور سرکٹ: 18AWG × 2C
CAN کمیونیکیشن سرکٹ: 24AWG × 1P
برقی طور پر آزاد رہتے ہوئے دونوں سرکٹس ایک ہی XT30 2+2 مکینیکل انٹرفیس کا اشتراک کرتے ہیں۔
یہ خاص طور پر ماڈیولر پرنٹ ہیڈز، روبوٹک ایکچویٹرز، موبائل پلیٹ فارمز، بیٹری ماڈیولز اور موشن کنٹرول یونٹس کے لیے مفید ہے۔
پاور اور CAN کمیونیکیشن ایک کنیکٹر کو کیوں بانٹ سکتے ہیں؟
ایک کنیکٹر کا اشتراک کرنے کا مطلب ایک ہی کنیکٹر کا اشتراک نہیں ہے۔
PCM-0929 الگ کنڈکٹر ڈھانچے کا استعمال کرتا ہے:
پاور کے لیے 18AWG کنڈکٹرز؛
● CANH/CANL کے لیے 24AWG بٹی ہوئی جوڑی۔
کنیکٹر ان افعال کے لیے الگ الگ رابطے تفویض کرتا ہے، جس سے طاقت اور مواصلات ایک مکینیکل انٹرفیس میں ایک ساتھ رہ سکتے ہیں۔
مناسب پن اسائنمنٹ، کنڈکٹر کا سائز، بٹی ہوئی-جوڑی کی تعمیر، گراؤنڈنگ اور PCB ڈیزائن ضروری ہیں۔
درد کے پوائنٹس اور پروڈکٹ ویلیو
چیلنج 1:
بہت سارے انٹرفیس
ایک کنیکٹر پاور کے لیے اور دوسرا CAN کے لیے استعمال کرنے کے لیے کم از کم دو انٹرفیس فی ماڈیول درکار ہوتے ہیں۔
یہ کمپیکٹ روبوٹ یا 3D پرنٹرز میں پینل کی جگہ اور مکینیکل پیچیدگی کو بڑھاتا ہے۔
XT30 2+2 دونوں فنکشنز کو ایک انٹرفیس میں یکجا کرتا ہے۔
چیلنج 2:
مزید اندرونی ہارنسز
علیحدہ فن تعمیر میں اضافی کنیکٹرز، کیبل اسمبلیوں اور برقرار رکھنے والے اجزاء کی ضرورت ہوتی ہے۔
اس سے BOM کاؤنٹ، اسمبلی آپریشنز اور سروسنگ کی پیچیدگی بڑھ جاتی ہے۔
ایک مربوط کنٹرول ماڈیول-سے-ماڈیول انٹر کنکشن کو آسان بناتا ہے۔
چیلنج 3:
غیر تعاون یافتہ کنیکٹر وائرنگ پر دباؤ ڈال سکتے ہیں۔
مفت-ہینگ کنیکٹرز کے ساتھ، بیرونی کیبل فورسز اندرونی وائرنگ یا PCB ختم ہونے میں منتقل ہو سکتی ہیں۔
M3-محفوظ پینل کنیکٹر ایک زیادہ متعین مکینیکل ماؤنٹنگ پوائنٹ بناتا ہے۔
پروڈکٹ ویلیو
PCM-0929 کی بنیادی قیمت صرف ایک "XT30 توسیع" نہیں ہے۔
یہ ایک انٹرفیس پورٹ کے ذریعے بیک وقت ماڈیولر آلات کی طاقت اور CAN مواصلاتی رابطوں کی تکمیل کا مسئلہ حل کرتا ہے۔
اس کی اہم قیمت میں شامل ہیں:
● آزاد طاقت اور CAN انٹرفیس کی تعداد کو کم کریں۔
● اندرونی وائرنگ ہارنسز کی تعداد کو کم کریں۔
● ماڈیول اسمبلی اور دیکھ بھال کے مراحل کو آسان بنائیں۔
● پینل لاکنگ کے ذریعے انٹرفیس کی درستگی کو بہتر بنائیں۔
● مختلف برقی ضروریات کے لیے 18AWG اور 1200 CAN بٹی ہوئی جوڑی کیبلز استعمال کریں۔
● کمپیکٹ، ماڈیولر، اور تیزی سے برقرار رکھنے کے قابل آلات کے لیے زیادہ موزوں۔

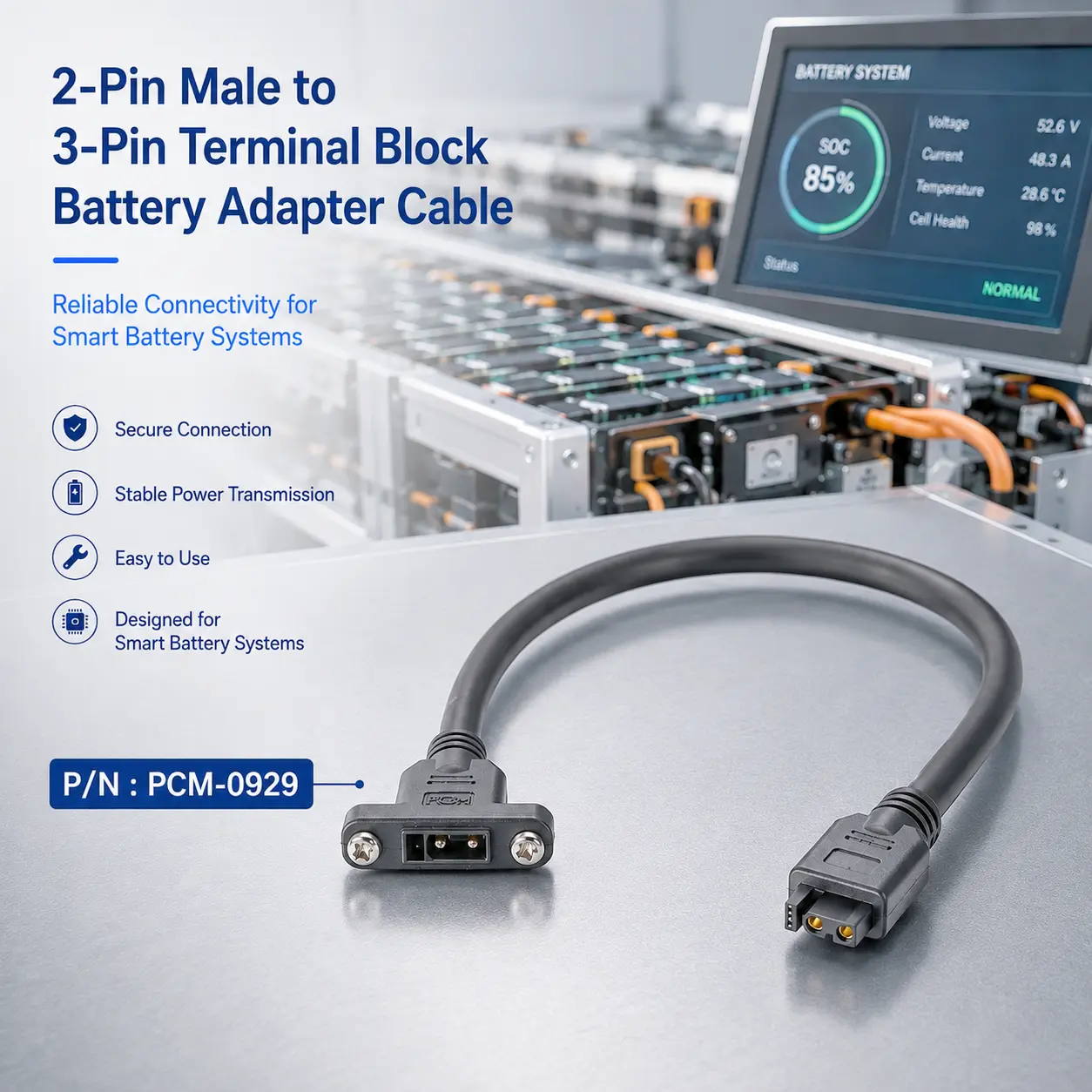

PCM-0929 XT30 2+2 پینل ماؤنٹ ایکسٹینشن کیبل
PCM-0929 XT30 2+2 خواتین کی ترتیب سے XT30 2+2 مرد پینل کنیکٹر استعمال کرتا ہے۔
300±15 ملی میٹر سیاہ UL2725 کیبل میں تقریباً 6.3 ملی میٹر کا OD ہے اور انٹیگریٹ ہے:
18AWG × 2C پاور
24AWG × 1P 120Ω CAN بس
پینل کا اختتام 25 ملی میٹر سوراخ کے ساتھ M3 ماؤنٹنگ ہارڈ ویئر کا استعمال کرتا ہے
درخواستیں:
عام ایپلی کیشنز میں 3D پرنٹرز، روبوٹکس، AGV/AMR، سمارٹ بیٹریاں، صنعتی آٹومیشن اور ماڈیولر الیکٹرو مکینیکل آلات شامل ہیں۔
مصنوعات کی نمائش
XLR سکرو ٹرمینل اڈاپٹر بمقابلہ سولڈر-Type XLR کنیکٹر
| آئٹم | XT30 2+2 مربوط حل | الگ پاور + CAN حل | |
| انٹرفیس کی تعداد | 1 گروپ | عام طور پر 2 گروپ | |
| بجلی کی فراہمی + مواصلات | ایک ہی انٹرفیس مکمل ہو گیا ہے۔ | الگ سے مکمل ہوا۔ | |
| پینل کھولنا | کم | مزید | |
| استعمال کی مقدار | کم | مزید | |
| ماڈیول کی تبدیلی | آسان | ہر ایک کو داخل کرنے کی ضرورت ہے۔ | |
| مکینیکل اسپیس | زیادہ کمپیکٹ | مزید مقبوضہ | |
| سرکٹ کی آزادی | ایک ہی انٹرفیس، مختلف پن | ایک اسٹینڈ اسٹون انٹرفیس | |
| اینٹی-غلط تحریر ڈیزائن | کنیکٹر اور پن آؤٹ پر منحصر ہے۔ | الگ سے تعریف کی جا سکتی ہے۔ | |
| قابل اطلاق منظرنامے۔ | کومپیکٹ ماڈیول ڈیوائس | جنرل صنعتی فن تعمیر |
اسی طرح کی مصنوعات
اکٹھا کریں XT30 2+2 پاور CAN بس کیبل
P/N : PCM-0930
PwrCAN ماڈیول 13.2 کے لیے XT30 2+2 پاور کیبل جمع کریں۔
P/N : PCM-0931
XT30 2+2 کنیکٹرز کے ساتھ CAN کمیونیکیشن کیبل
P/N : PCM-0932
ٹرمینل اڈاپٹر کو سکرو کرنے کے لیے XLR کا انتخاب کیسے کریں؟
پہلے پن اسائنمنٹ کی تصدیق کریں۔
یہ انتخاب کا سب سے اہم مرحلہ ہے۔
تصدیق کریں کہ کون سے رابطے اس سے مطابقت رکھتے ہیں:
● پاور +
● پاور –
● CANH؛
● CANL۔
صرف کنیکٹر کی ظاہری شکل کی بنیاد پر کراس-برانڈ کی مطابقت نہ سمجھیں۔
آپریٹنگ وولٹیج کی تصدیق کریں۔
PCM-0929 کو عام 12V/24V آلات کے فن تعمیر میں استعمال کیا جا سکتا ہے، لیکن حتمی وولٹیج کی درجہ بندی کنیکٹر، کیبل اور ٹارگٹ آلات کی وضاحتوں کے خلاف تصدیق ہونی چاہیے۔
اصل کرنٹ کی تصدیق کریں۔
18AWG پاور ڈیلیوری کو سپورٹ کرتا ہے، لیکن مکمل ہارنس کرنٹ کی صلاحیت کمزور ترین جزو کی وجہ سے محدود ہے۔
کنیکٹر کی درجہ بندی، رابطہ مزاحمت، کیبل کی لمبائی، محیطی درجہ حرارت، درجہ حرارت میں اضافہ اور مسلسل بوجھ سب پر غور کیا جانا چاہیے۔
CAN بس کی رفتار اور نیٹ ورک کی لمبائی کی تصدیق کریں۔
CAN کا استحکام ڈیٹا کی شرح، بس کی کل لمبائی، سٹب کی لمبائی، ٹوپولوجی اور ختم ہونے پر منحصر ہے۔
PCM-0929 ایک 120Ω بٹی ہوئی جوڑی فراہم کرتا ہے، لیکن اکیلے کنٹرول زیادہ سے زیادہ CAN فاصلے یا ڈیٹا کی شرح کا تعین نہیں کرتا ہے۔
حسب ضرورت صلاحیتیں
کسٹم پن میپنگ
پاور +، پاور –، CANH اور CANL پوزیشنز کو آلات-مخصوص پن اسائنمنٹس کے مطابق اپنی مرضی کے مطابق بنایا جا سکتا ہے۔
حسب ضرورت کیبل کی لمبائی
معیاری کیبل کی لمبائی 300±15 ملی میٹر ہے اور اسے پرنٹر انکلوژرز، روبوٹک جوائنٹس، کنٹرول کیبنٹ اور بیٹری ماڈیولز کے لیے ایڈجسٹ کیا جا سکتا ہے۔
پاور وائر گیج حسب ضرورت
معیاری کنفیگریشن 18AWG × 2C استعمال کرتی ہے، جب کہ دیگر تار گیجز کا اندازہ کرنٹ، وولٹیج ڈراپ، لمبائی اور درجہ حرارت-بڑھنے کی ضروریات کے مطابق کیا جا سکتا ہے۔
CAN کیبل حسب ضرورت
مختلف کنڈکٹر گیجز، موڑ کے ڈیزائن، شیلڈنگ ڈھانچے اور 120Ω CAN کیبل کی تعمیرات کا جائزہ لیا جا سکتا ہے۔
پینل ماؤنٹ حسب ضرورت
ماؤنٹنگ-ہول جیومیٹری، سکرو سائز، پینل کی موٹائی، کنیکٹر اورینٹیشن اور پینل-سائیڈ کی تعمیر کو انکلوژر کی ضروریات کے مطابق اپنی مرضی کے مطابق بنایا جا سکتا ہے۔
کنیکٹر جنس اور واقفیت
XT30 2+2 مرد/خواتین کے امتزاج اور کیبل ایگزٹ اورینٹیشن کو سازوسامان کے لے آؤٹ کے مطابق ایڈجسٹ کیا جا سکتا ہے۔
اکثر پوچھے گئے سوالات
01. "2+2" کا کیا مطلب ہے؟
یہ دو اہم پاور رابطوں کے علاوہ دو معاون سگنل رابطوں سے مراد ہے۔
PCM-0929 میں، یہ رابطے پاور مثبت/منفی اور CANH/CANL کے لیے استعمال ہوتے ہیں۔
02. کیا یہ ایک ہی وقت میں طاقت اور CAN لے جا سکتا ہے؟
جی ہاں یہ PCM-0929 کا بنیادی ڈیزائن فنکشن ہے۔
پاور اور CAN ایک ہی تار کا اشتراک کرنے کے بجائے الگ الگ کنڈکٹرز اور کنیکٹر کے رابطے استعمال کرتے ہیں۔
03. کیوں ٹوئسٹڈ-پیئر کیبل کا استعمال کر سکتے ہیں؟
CANH اور CANL تفریق سگنلنگ کا استعمال کرتے ہیں۔
کنڈکٹرز کو موڑنے سے دونوں تاروں میں یکساں طور پر بیرونی مداخلت کے جوڑے میں مدد ملتی ہے، جس سے رسیور پر عام-موڈ کے شور کو مسترد کرنا بہتر ہوتا ہے۔
04.کیا شیلڈنگ کو CAN جوڑی میں شامل کیا جا سکتا ہے؟
EMI ماحول کی مانگ کے لیے شیلڈڈ CAN کیبل یا مجموعی طور پر شیلڈنگ کا جائزہ لیا جا سکتا ہے۔
شیلڈنگ کی ضرورت کا تعین گراؤنڈنگ، شیلڈ ختم کرنے، بس کی لمبائی اور برقی مقناطیسی ماحول کے ساتھ مل کر کیا جانا چاہیے۔
