روزنبرجر واٹر پروف H-MTD آٹوموٹیو ایتھرنیٹ ایکسٹینشن کیبل: خصوصیات، ایپلی کیشنز اور سلیکشن گائیڈ
PCM-ZC-0098 ایک تیز-اسپیڈ ڈیٹا ایکسٹینشن کیبل ہے جو روزنبرجر E6K14A-1CAZ5{{13}Z واٹر پروف H-MTD Z-کوڈ فیمیل کنیکٹر، ایک E6S14E-14E-14M-کوڈ واٹر پروف H{22}}کوڈ فیمیل کنیکٹر ہے G&G 2SPEED 251 شیلڈ آٹوموٹیو ایتھرنیٹ کیبل۔ 100Ω تفریق ٹرانسمیشن ڈھانچہ کی خصوصیت، مخصوص اسمبلی 10Gbps اور DC–10GHz تک سپورٹ کرتی ہے۔ یہ ADAS کیمروں، ریڈار، ECUs، ڈومین کنٹرولرز، سمارٹ کاک پٹس اور آٹوموٹیو ایتھرنیٹ نیٹ ورکس میں ڈیوائس کے انٹرکنکشن اور تیز رفتار لنک ایکسٹینشن کے لیے ڈیزائن کیا گیا ہے، گاڑیوں کی روٹنگ، ڈیوائس انٹرفیس اور ٹیسٹ کے ماحول کے مطابق مرضی کے مطابق لمبائی اور کنفیگریشن کے ساتھ۔
اس مضمون کا احاطہ کیا ہے؟
یہ مضمون PCM-ZC-0098 Rosenberger واٹر پروف H-MTD آٹوموٹیو ایتھرنیٹ ایکسٹینشن کیبل کا ایک منظم تعارف فراہم کرتا ہے، جس میں H-MTD انٹرفیس کے بنیادی اصول، 100Ω تفریق ٹرانسمیشن، Z کوڈنگ، واٹر پروف سی تھرنیٹ ایبل ایبل کنسٹرکشن، ایتھرنیٹ ایتھرنیٹ کیبل تیز رفتار لنک ڈیزائن، مصنوعات کا انتخاب، ایپلی کیشنز، مطابقت کے خطرات اور حسب ضرورت صلاحیتیں۔
"یہ کون سی کیبل ہے" کا جواب دینے کے بجائے، مضمون یہ بتاتا ہے کہ تیز رفتار گاڑیوں کے نیٹ ورکس میں اس قسم کی کیبل کی ضرورت کیوں ہے، یہ عام ڈیٹا ایکسٹینشن کیبلز سے کیسے مختلف ہے، اور کیوں H-MTD کیبل کا انتخاب صرف کنیکٹر کی ظاہری شکل پر مبنی نہیں ہو سکتا۔
فوری پروڈکٹ کا تعارف
PCM-ZC-0098 Rosenberger E6K14A-1CAZ5-Z واٹر پروف H-MTD Z-code خاتون کنیکٹر ایک سرے پر اور E6S14E-1CAZ5-Z واٹر پروف H-MTD Z-کوڈ مرد کنیکٹر کا استعمال کرتا ہے، دوسرے GPEED 2SPEED کنیکٹر پر محفوظ شدہ آٹوموٹو ایتھرنیٹ کیبل۔
| پروڈکٹ کا نام | H-MTD Z-کوڈ جیک-سے-پلگ آٹوموٹیو ایتھرنیٹ ایکسٹینشن کیبل |
| پریمیئر کیبل P/N | PCM-ZC-0098 |
| P1 کنیکٹر | H-MTD جیک، Z کوڈ |
| P2 کنیکٹر | H-MTD پلگ، Z کوڈ |
| کنکشن کا ڈھانچہ | H-MTD جیک سے H-MTD پلگ |
| سگنل سوئی کی پوزیشن | 2 پن ڈفرنشل سگنل پلس شیلڈ |
| کیبل ماڈل | G&G GG 2Speed 251 |
| درجہ حرارت کی حد | -40 ڈگری سے +105 ڈگری |
| برائے نام lmpedance | 1000 برائے نام |
H-MTD آٹوموٹیو ایتھرنیٹ ایکسٹینشن کیبل کیا ہے؟
H-MTD ایک کمپیکٹ کنیکٹر سسٹم ہے جو آٹوموٹیو ایپلی کیشنز میں تیز رفتار-ڈیفرینشل ڈیٹا ٹرانسمیشن کے لیے ڈیزائن کیا گیا ہے۔ روایتی کم-اسپیڈ ملٹی-کور وائرنگ ہارنس کے برعکس، ہائی-اسپیڈ آٹوموٹیو لنکس کو برقی تسلسل سے زیادہ کی ضرورت ہوتی ہے۔ انہیں کنٹرول شدہ رکاوٹ، تفریق توازن، واپسی کا نقصان، اندراج نقصان، کراسسٹالک اور EMC کارکردگی کی ضرورت ہوتی ہے۔
روزنبرجر نے H-MTD کو ایک ہائی-اسپیڈ ماڈیولر ٹوئسٹڈ-آٹو موٹیو ایتھرنیٹ اور مختلف دیگر ہائی-اسپیڈ ڈیٹا پروٹوکولز کے لیے 100Ω ڈیفرینشل انٹرفیس آرکیٹیکچر پر مبنی ڈیٹا کنیکٹر سسٹم کے طور پر بیان کیا ہے۔
PCM-ZC-0098 اس تیز-اسپیڈ فزیکل انٹرفیس کو واٹر پروف مرد-میں-فیمیل ایکسٹینشن کیبل پر لاگو کرتا ہے۔ ایک سرہ موجودہ H-MTD ڈیوائس انٹرفیس سے جڑتا ہے جبکہ دوسرا متعلقہ H-MTD انٹرفیس کو جاری رکھتا ہے، اصل تیز رفتار کنیکٹر کے فن تعمیر کو تبدیل کیے بغیر فزیکل روٹنگ فاصلہ بڑھاتا ہے۔
H-MTD ہائی-اسپیڈ ایکسٹینشن کیبل کی ضرورت کیوں ہے؟
جدید گاڑیوں کے الیکٹرانک فن تعمیرات بڑی تعداد میں تقسیم شدہ ECUs سے ڈومین کنٹرولرز، زونل کنٹرولرز اور سنٹرل کمپیوٹنگ پلیٹ فارمز کی طرف تیار ہو رہے ہیں۔ کیمرے، ریڈار، ہائی-ریزولوشن ڈسپلے اور دیگر ہائی-اسپیڈ نوڈس ڈیٹا کی بڑھتی ہوئی مقدار پیدا کرتے ہیں، جس کے لیے نہ صرف جسمانی رابطے بلکہ مستحکم اور قابل تصدیق ہائی-اسپیڈ ٹرانسمیشن لنکس کی ضرورت ہوتی ہے۔
گاڑی کے اصل ڈیزائن میں، سینسر اور کنٹرولرز اکثر ایک دوسرے سے دور ہوتے ہیں۔ کیمرے ونڈشیلڈ کے پیچھے، بمپروں میں، گاڑی کے عقب میں یا اس کے ارد گرد نصب کیے جاسکتے ہیں، جبکہ ڈومین کنٹرولرز کو کاک پٹ یا دیگر گاڑیوں کے زون میں سنٹرلائز کیا جاسکتا ہے۔ وقف شدہ آٹوموٹیو ہائی-اسپیڈ ایکسٹینشن کیبلز اس لیے ڈیوائس انٹرفیس اور فزیکل انسٹالیشن کے فاصلوں کے درمیان فرق کو ختم کرنے میں مدد کرتی ہیں۔
درد کے پوائنٹس
PCM{{0}ZC-0098 کیوں منتخب کریں؟
◆ مخصوص Rosenberger H-MTD انٹرفیس
E6K14A-1CAZ5-Z اور E6S14E-1CAZ5-Z کنیکٹر کنفیگریشن آٹوموٹیو ہائی سپیڈ ڈیٹا پروجیکٹس کے لیے واضح طور پر متعین انٹرفیس کی بنیاد فراہم کرتی ہے۔
◆ G&G 2SPEED 251 ہائی-اسپیڈ کیبلشیلڈ آٹو موٹیو ہائی-اسپیڈ ڈیفرینشل کیبل کا ڈھانچہ آٹوموٹیو ایتھرنیٹ اور دیگر ہم آہنگ ہائی-اسپیڈ ڈیفرینشل ایپلی کیشنز کے لیے ایک فزیکل ٹرانسمیشن میڈیم فراہم کرتا ہے۔
◆ 100Ω تفریق ٹرانسمیشن
آٹوموٹیو ہائی-اسپیڈ ڈفرنشل ڈیٹا لنکس کے ارد گرد ڈیزائن کیا گیا، 100Ω فن تعمیر کیبل اور کنیکٹرز کے درمیان رکاوٹ کے تسلسل کو برقرار رکھنے میں مدد کرتا ہے اور ہائی-اسپیڈ لنکس میں عکاسی کے خطرات کو کم کرتا ہے۔
◆ واٹر پروف ڈیزائن + Z کوڈنگ
واٹر پروف کنیکٹر کا ڈھانچہ آٹو موٹیو کی تنصیب کے زیادہ مطلوبہ ماحول کی حمایت کرتا ہے، جبکہ Z کوڈنگ انٹرفیس کی شناخت میں مدد کرتی ہے اور غلط ملاپ کے خطرے کو کم کرتی ہے۔
◆ 10Gbps-کلاس وہیکل نیٹ ورکس کے لیے ڈیزائن کیا گیا ہے۔
PCM-ZC-0098 کو 10Gbps تک ڈیٹا ٹرانسمیشن کی ضروریات کے لیے مخصوص کیا گیا ہے اور اسے ہائی-ڈیٹا- والیوم ایپلی کیشنز بشمول ADAS، خود مختار ڈرائیونگ، سمارٹ کاک پِٹس اور تیز رفتار آٹوموٹیو ایتھرنیٹ نیٹ ورکس میں استعمال کیا جا سکتا ہے۔

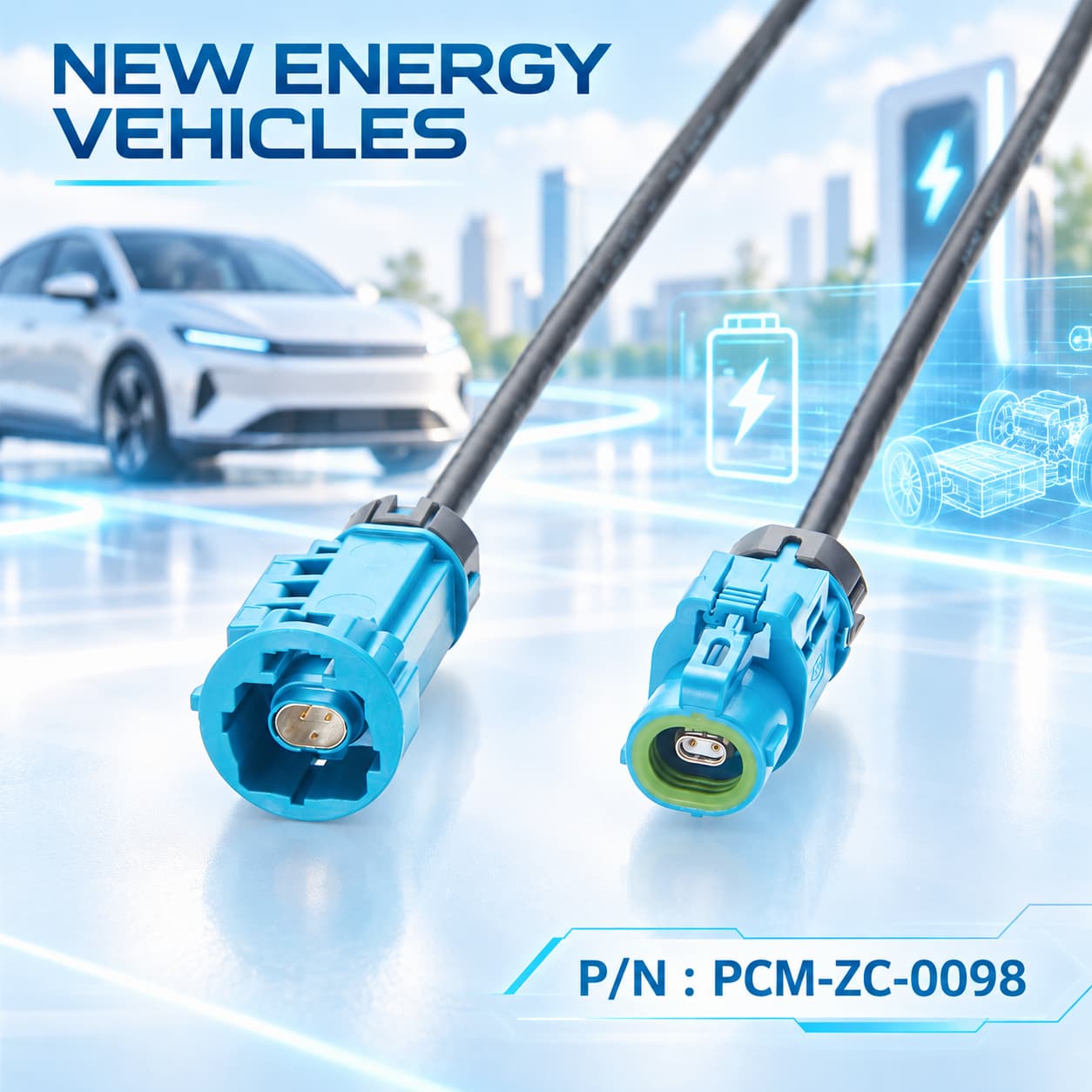

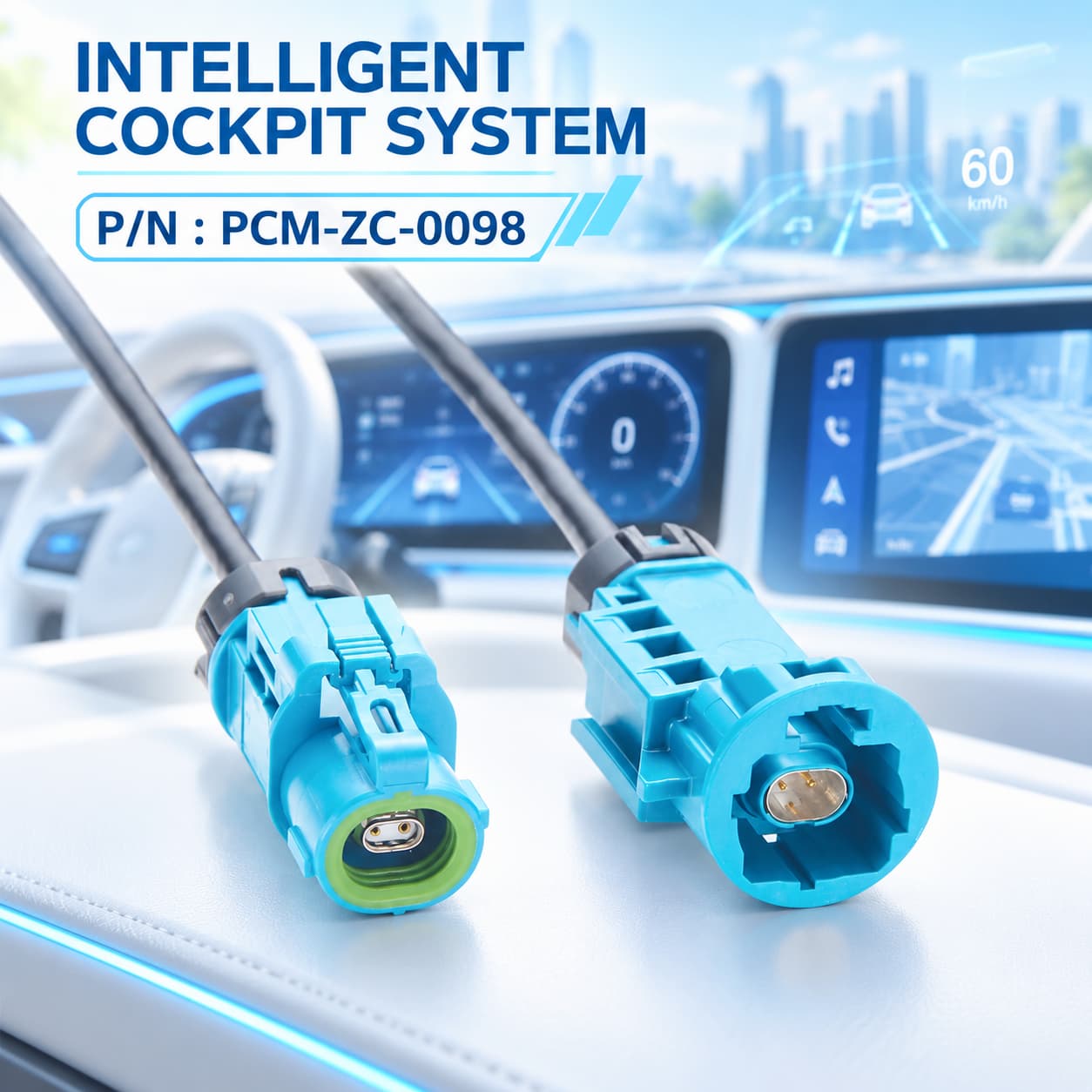

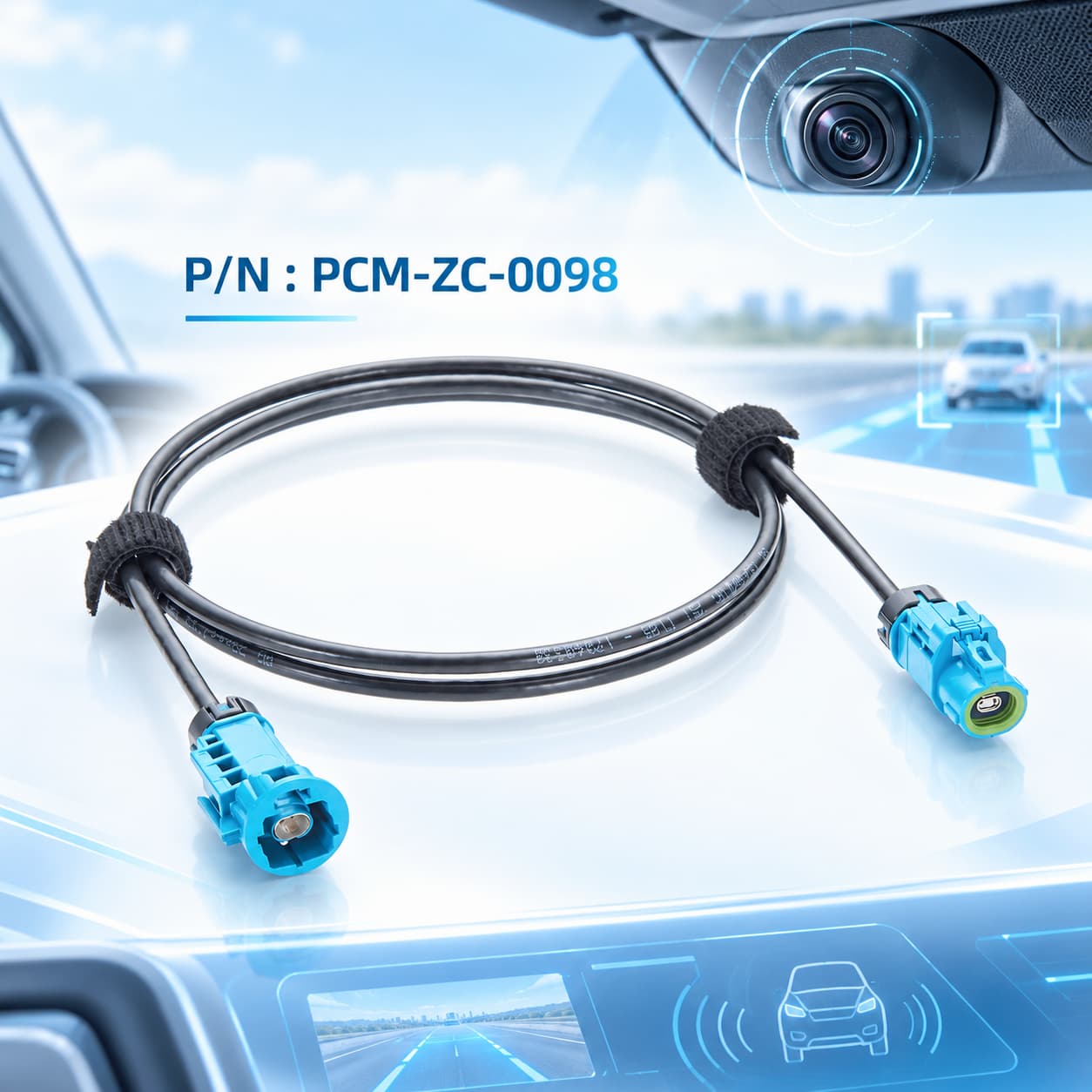

مصنوعات کی نمائش
اسی طرح کی مصنوعات
مطابقت کا بیان
مطابقت کی توثیق
PCM-ZC-0098 ایک H-MTD Z کوڈ انٹرفیس اور ایک 100Ω تیز رفتار ڈیفرینشل فن تعمیر کا استعمال کرتا ہے۔ تاہم، مماثل کنیکٹر فیملیز یا اس سے ملتی جلتی شکلیں ملاپ یا بات چیت کی ضمانت نہیں دیتی ہیں۔ انتخاب کے لیے مکمل کنیکٹر پارٹ نمبر، جنس، کوڈنگ، کینگ، لاکنگ میکانزم، واٹر پروف ڈھانچہ، کیبل گروپ، پن آؤٹ، PHY، پروٹوکول اور ٹارگٹ ڈیٹا ریٹ کی تصدیق کی ضرورت ہوتی ہے۔
ADAS کیمروں، راڈار ماڈیولز، ECUs، ڈومین کنٹرولرز یا آٹوموٹیو ایتھرنیٹ آلات کو جوڑنے سے پہلے، آلہ کے انٹرفیس کی تعریف اور لنک کے مکمل تقاضوں کے خلاف مکینیکل اور برقی مطابقت کی تصدیق ہونی چاہیے۔ مطابقت کو کبھی بھی صرف اصطلاح "H-MTD انٹرفیس" سے نہیں سمجھا جانا چاہئے۔
تکنیکی مطابقت کا نوٹس
PCM-ZC-0098 ایک غیر فعال کیبل اسمبلی ہے جو تیز رفتار تفریق سگنلز کے لیے ایک فزیکل راستہ فراہم کرتی ہے۔ یہ کوئی پروٹوکول کنورژن، سوئچنگ، ایمپلیفیکیشن یا سگنل ری ٹائمنگ نہیں کرتا ہے۔
قابل حصول ڈیٹا کی شرح PHY کی صلاحیت، کیبل کی لمبائی، کنیکٹر کی مقدار، پی سی بی روٹنگ، اندراج نقصان، واپسی کا نقصان، کراسسٹالک، EMC کی شرائط اور مکمل چینل لنک بجٹ پر منحصر ہے۔ مکینیکل میٹنگ اور کنیکٹر بینڈوتھ اکیلے 10Gbps کمیونیکیشن لنک کی ضمانت نہیں دیتے ہیں۔
2m، 5m، 10m یا اس سے زیادہ کے حسب ضرورت ورژنز کے لیے، چینل کی مکمل کارکردگی کی توثیق کی جانی چاہیے، خاص طور پر 2.5GBASE-T1، 5GBASE-T1 اور 10GBASE-T1 ایپلیکیشنز کی مانگ کے لیے۔
صحیح پروڈکٹ کا انتخاب کیسے کریں؟
مکمل کنیکٹر پارٹ نمبر کی تصدیق کریں۔
انتخاب سے پہلے مکمل ڈیوائس-سائیڈ کنیکٹر P/N، جنس، کوڈنگ اور میٹنگ انٹرفیس کی تصدیق کریں۔ PCM-ZC-0098 E6K14A-1CAZ5-Z اور E6S14E-1CAZ5-Z کنیکٹر استعمال کرتا ہے۔ اگر آلات میں مختلف کوڈنگ، جنس، کینگ یا ہاؤسنگ ڈھانچہ ہے، تو مکینیکل مطابقت کی تصدیق ہونی چاہیے۔ کبھی بھی H-MTD انٹرفیس کی شناخت صرف اس کے رنگ یا ظاہری شکل سے نہ کریں۔
ٹارگٹ ڈیٹا ریٹ کے لیے کیبل کو منتخب کریں۔
100Mbps، 1Gbps اور 10Gbps پر کام کرنے والے لنکس کی کارکردگی کے مختلف تقاضے ہیں۔ کیبل کے انتخاب میں PHY معیار، کیبل کی لمبائی، کنیکٹر کی مقدار، اندراج کے نقصان اور مکمل لنک بجٹ پر غور کرنا چاہیے۔ اکیلے 100Ω مائبادی کی درجہ بندی یہ ثابت نہیں کرتی ہے کہ ہر کیبل ایک ہی آٹوموٹو ایتھرنیٹ ڈیٹا ریٹ یا چینل کنفیگریشن کے لیے موزوں ہے۔
تنصیب کے فاصلے کے مطابق لمبائی کا انتخاب کریں۔
2m ورژن قریبی آلات کے کنکشن کے لیے موزوں ہے، جب کہ 5m اور 10m ورژن کراس-زون یا فرنٹ-ٹو-گاڑی کی روٹنگ کو سپورٹ کرتے ہیں۔ چونکہ لمبی کیبلز عام طور پر اعلی-تعدد نقصان میں اضافہ کرتی ہیں، اس لیے حسب ضرورت توسیع شدہ ورژنز کو سگنل کی سالمیت، اندراج کے نقصان، واپسی کے نقصان اور مطلوبہ ڈیٹا کی شرح پر دستیاب لنک مارجن کی تجدید توثیق کی ضرورت ہوتی ہے۔
ماحول کے لیے واٹر پروفنگ اور شیلڈنگ کا انتخاب کریں۔
بیرونی، مرطوب یا آلودگی کا شکار مقامات کے لیے، ڈیوائس کے انٹرفیس اور کیبل اسمبلی دونوں کے سیلنگ ڈیزائن کی تصدیق کریں۔ کیمرے، ریڈار، موٹرز اور پاور الیکٹرانکس پر مشتمل ماحول میں، شیلڈنگ تسلسل، گراؤنڈنگ حکمت عملی اور گاڑی کی مکمل EMC کارکردگی کا بھی جائزہ لینا ضروری ہے۔ اکیلے کیبل غیر موزوں گراؤنڈنگ، انسٹالیشن یا سسٹم-سطح کے برقی مقناطیسی ڈیزائن کی تلافی نہیں کر سکتی۔
حسب ضرورت صلاحیتیں
↕ مجموعی طور پر کیبل کی لمبائی حسب ضرورت
معیاری 2m، 5m اور 10m لمبائی اور حسب ضرورت ورژن دستیاب ہیں۔ لمبی کیبلز کے لیے نقصانات کی تجدید توثیق، کراسسٹالک اور مکمل لنک بجٹ کی ضرورت ہوتی ہے۔
□ H-MTD صنفی حسب ضرورت
متعدد H-MTD صنفی مجموعے دستیاب ہیں۔ درست مکینیکل ملاپ کی تصدیق کرنے کے لیے حسب ضرورت سے پہلے مکمل ڈیوائس-سائیڈ کنیکٹر پارٹ نمبر فراہم کرنا ضروری ہے۔
◉ کوڈنگ اور کیئنگ حسب ضرورت
کوڈنگ اور کینگ کو ڈیوائس انٹرفیس کے لیے اپنی مرضی کے مطابق بنایا جا سکتا ہے۔ شناخت کو یقینی بنانے اور غلط میٹنگ کو روکنے کے لیے انتخاب کو کنیکٹر کے مکمل پارٹ نمبر کی پیروی کرنی چاہیے۔
⚙ کنیکٹر مجموعہ حسب ضرورت
H-MTD کو جانچ یا موافقت کے لیے دوسرے ہائی-اسپیڈ انٹرفیس کے ساتھ ملایا جا سکتا ہے۔ یہ غیر فعال استعمال جسمانی رابطے فراہم کرتے ہیں لیکن مواصلاتی پروٹوکول کو تبدیل نہیں کرتے ہیں۔
⌘ کیبل اور شیلڈنگ حسب ضرورت
کیبل اور شیلڈنگ ڈھانچے کو ڈیٹا کی شرح، لمبائی اور EMC کے تقاضوں کے لیے اپنی مرضی کے مطابق بنایا جا سکتا ہے، جس کے بعد رکاوٹ اور اعلی-فریکوئنسی کے نقصانات کی تجدید تصدیق ہوتی ہے۔
◇ پروٹوٹائپ، ٹیسٹنگ اور پروجیکٹ-سطح کی حسب ضرورت
پروٹو ٹائپ، ایچ آئی ایل اور پروڈکشن ہارنس ڈیولپمنٹ سپورٹ ہے۔ 10Gbps-کلاس ایپلی کیشنز کے لیے، اصل ECU، PHY اور مکمل چینل کے ساتھ سسٹم-لیول کی توثیق کی سفارش کی جاتی ہے۔
پروڈکٹ کے اکثر پوچھے گئے سوالات
PCM{{0}ZC-0098 کیا ہے؟
PCM{{0}ZC-0098 ایک واٹر پروف H-MTD Z-کوڈ مرد-سے-خواتین آٹوموٹیو ہائی-اسپیڈ ڈیٹا ایکسٹینشن کیبل ہے جس کا استعمال کرتے ہوئے Rosenberger H-MTD کنیکٹرز اور G&G 2SPEED ایبل آٹوموٹو ایبل نیٹ کے لیے 100Ω تیز رفتار تفریق ڈیٹا کنیکٹوٹی اور آٹوموٹو الیکٹرانک آلات کے درمیان لنک ایکسٹینشن۔
کیا PCM{{0}ZC-0098 10Gbps کو سپورٹ کرتا ہے؟
موجودہ مصنوعات کی تفصیلات کے مطابق، کیبل اسمبلی 10Gbps تک ڈیٹا کی ترسیل کو ہدف بناتی ہے۔ تاہم، آیا مکمل نظام 10Gbps لنک کو قائم اور قابل اعتماد طریقے سے برقرار رکھ سکتا ہے اس کا انحصار بھی PHY، کیبل کی لمبائی، PCB ڈیزائن، کنیکٹرز کی تعداد اور مکمل چینل کی سگنل کی سالمیت پر ہے۔
کیا یہ ہر H-MTD Z-کوڈ ڈیوائس سے براہ راست جڑ سکتا ہے؟
مطابقت کا تعین صرف اصطلاح "H-MTD Z Code" سے نہیں کیا جا سکتا۔ مکمل کنیکٹر P/N، جنس، کینگ، ہاؤسنگ، میٹنگ انٹرفیس اور ڈیوائس پن اسائنمنٹ کی بھی تصدیق ہونی چاہیے۔
کیا یہ کیبل ایک پروٹوکول کو دوسرے میں تبدیل کر سکتی ہے؟
نمبر PCM-ZC-0098 ایک غیر فعال ہائی-اسپیڈ کیبل اسمبلی ہے جس میں PHY، سوئچ، کنورٹر یا فعال سگنل پروسیسنگ سرکٹری نہیں ہے۔ اس کا بنیادی کام پروٹوکول کنورژن کے بجائے فزیکل کنیکٹوٹی اور ڈیفرینشل سگنل ٹرانسمیشن ہے۔
مجھے 2m، 5m اور 10m کے درمیان کیسے انتخاب کرنا چاہئے؟
مناسب تنصیب مارجن کی اجازت دیتے ہوئے لمبائی کا انتخاب آلات کے درمیان روٹنگ کے اصل فاصلے کے مطابق کیا جانا چاہیے۔ تیز رفتار ایپلی کیشنز کے لیے، غیر ضروری طور پر لمبی کیبل کا انتخاب کرنے کی سفارش نہیں کی جاتی ہے کیونکہ زیادہ لمبائی کے نتیجے میں عام طور پر ہائی-فریکوئنسی کے نقصانات ہوتے ہیں۔
کیا H-MTD صنف یا کوڈنگ کو تبدیل کیا جا سکتا ہے؟
متبادل جنس یا کوڈنگ کنفیگریشنز کا اندازہ ڈیوائس کے سائیڈ انٹرفیس کے مطابق کیا جا سکتا ہے، لیکن حسب ضرورت بنانے سے پہلے مکمل کنیکٹر P/N فراہم کیا جانا چاہیے۔ مختلف جنسوں، کوڈنگز اور کلیدی انتظامات میں مختلف مکینیکل ملاپ کے رشتے شامل ہو سکتے ہیں اور ان کا انتخاب صرف کنیکٹر کے رنگ یا مصنوعات کی تصویروں کی بنیاد پر نہیں کیا جانا چاہیے۔
