Quad HFM Mini FAKRA Automotive Coaxial Cable اسمبلی: خصوصیات، ایپلی کیشنز اور سلیکشن گائیڈ
یہ مضمون پریمیئر کیبل کا ایک منظم تکنیکی تعارف فراہم کرتا ہے۔PCM-ZC-0065 Quad HFM Mini FAKRA Z کوڈ آٹوموٹو کواکسیل کیبل اسمبلیپانچ نقطہ نظر سے: آٹوموٹو تیز رفتار سماکشی انٹرفیس، چار چینل سگنل فن تعمیر، RF لنک سالمیت، گاڑی کے استعمال کے انضمام اور انجینئرنگ کا انتخاب۔

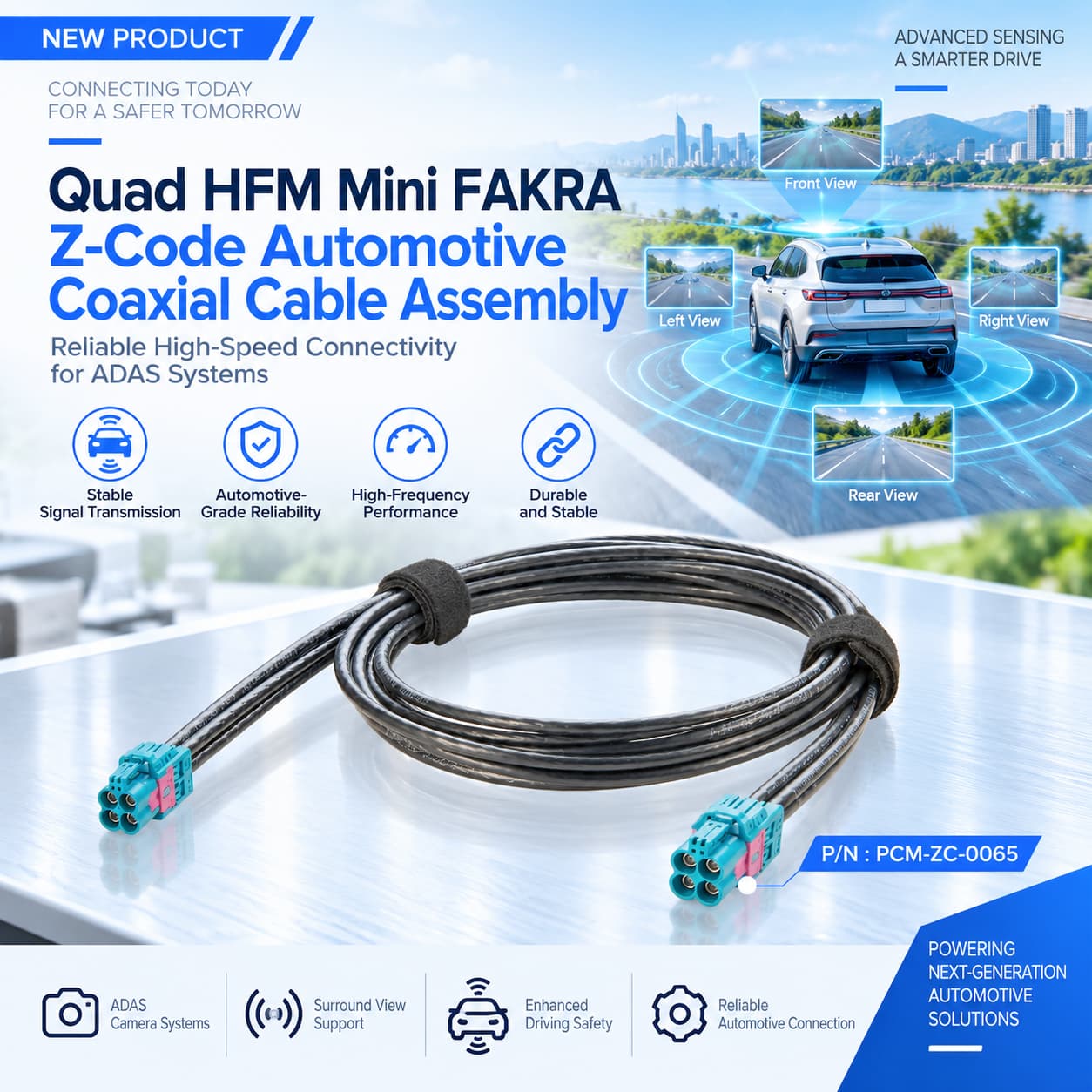

فوری پروڈکٹ کا تعارف
PCM-ZC-0065 ایک ہے:
کواڈ ایچ ایف ایم جیک ↔ کواڈ ایچ ایف ایم جیک
چار-چینل آٹوموٹو ہائی-اسپیڈ سماکشیل کیبل اسمبلی۔
P1 اور P2 دونوں استعمال کرتے ہیں:
روزنبرجر AMK12D-1M4Z5-Z
| پروڈکٹ کا نام | منی فاکرا 4 چینل زیڈ کوڈ جیک سے جیک کو ایکسیل کیبل |
| P1 انٹرفیس | منی فاکرا جیک، زیڈ کوڈ، 4 چینل |
| P2 انٹرفیس | منی فاکرا جیک، زیڈ کوڈ، 4 چینل |
| کنیکٹر پارٹ نمبر | AMK12D-1M4Z5-Z |
| تار کی چھڑی | LEONI DACAR 302-4 کواکسیئل کیبل |
| ساخت | 4 آزاد سماکشی چینلز، سیدھے-کے ذریعے |
| Nominal Impedance | 50 Ω برائے نام |
| کام کرنے کا درجہ حرارت | -40 ڈگری سے +105 ڈگری |
| پریمیئر کیبل P/N | PCM-ZC-0065 |
کواڈ ایچ ایف ایم فور چینل انٹرفیس کیا ہے؟
Quad HFM ایک روایتی "فور پن کنیکٹر" نہیں ہے۔
اس کے بجائے، ایک مکان ضم کرتا ہے:
چار آزاد سماکشی انٹرفیس۔
ہر چینل میں اپنا اپنا شامل ہے:
- مرکز رابطہ؛
- ڈائی الیکٹرک
- بیرونی ڈھال رابطہ؛
- آزاد سگنل کا راستہ۔
ایک کواڈ HFM کنیکٹر اس لیے فراہم کرتا ہے:
4 × آزاد 50Ω سماکشی چینلز۔
یہ PCM-ZC-0065 کی بنیاد ہے جس میں ایک کمپیکٹ کنیکٹر انٹرفیس کے ذریعے چار آزاد ہائی فریکوئنسی ڈیٹا لنکس ہوتے ہیں۔
چار آزاد سماکشی کیبلز کی ضرورت کیوں ہے؟
PCM-ZC-0065 میں ہر HFM چینل ایک آزاد تیز رفتار سماکشیل ٹرانسمیشن پاتھ ہے جس کے لیے اپنے سینٹر کنڈکٹر، ریٹرن/شیلڈ پاتھ اور کنٹرولڈ-امپیڈنس جیومیٹری کی ضرورت ہوتی ہے۔
لہذا، اسمبلی استعمال کرتا ہے4 × LEONI DACAR 302-4 50Ω سماکشی کیبلزروایتی چار-کور کیبل کے بجائے۔
یہ خود مختار-چینل فن تعمیر 50Ω خصوصیت کی رکاوٹ کو برقرار رکھتا ہے، چینل کو چینل کے جوڑے اور برقی مقناطیسی مداخلت کو کم کرتا ہے، اور SerDes ایپلی کیشنز جیسے GMSL اور FPD-لنک کے لیے مستحکم سگنل کی سالمیت کو سپورٹ کرتا ہے۔
درد کے پوائنٹس
کنیکٹر کی فریکوئنسی اکیلے ہارنس کی مکمل کارکردگی کی وضاحت نہیں کرتی ہے۔ PCM-ZC-0065 کا اندازہ اس کی DC 6GHz تفصیلات کے ساتھ کیبل کی لمبائی، VSWR اور اندراج کے نقصان پر غور کیا جانا چاہیے۔
بنیادی پروڈکٹ ویلیو
PCM-ZC-0065
PCM-ZC-0065 ڈوئل کواڈ HFM Z کوڈڈ ہائی ڈینسٹی انٹرفیس کو جوڑتا ہے4 × DACAR 302-4 آزاد 50Ω سماکشی لنکسدو آٹوموٹو الیکٹرانک ماڈیولز کے درمیان ایک کمپیکٹ، معیاری چار-چینل پوائنٹ ٹو پوائنٹ ہائی سپیڈ کنکشن قائم کرنے کے لیے۔
متعدد الگ الگ انٹرفیس کے مقابلے میں، یہ فن تعمیر کنیکٹر کی کثافت، ہارنس پیکیجنگ اور چینل مینجمنٹ کو بہتر بناتا ہے جبکہ سگنل کی سالمیت، اسمبلی کی کارکردگی اور ADAS، سمارٹ کاک پٹس اور ڈومین کنٹرولرز کے لیے ماڈیول سے ماڈیول کنیکٹیویٹی کو سپورٹ کرتا ہے۔
بنیادی مصنوعات کی خصوصیات:
◆ کواڈ سے کواڈ فور چینل ہائی ڈینسٹی انٹرکنکشن
کواڈ HFM Z-دونوں سروں پر کوڈ شدہ انٹرفیس چار آزاد سماکشی چینلز کو کمپیکٹ ہاؤسنگز میں ضم کرتے ہیں، جس سے دو آٹو موٹیو ماڈیولز کے درمیان چار-چینل انٹر کنکشن کو فعال کرتے ہیں۔ یہ کنیکٹر کی گنتی اور ملاپ کی جگہ کو کم کرتا ہے جبکہ مکینیکل کوڈنگ سے بے ترتیبی کو روکنے میں مدد ملتی ہے اور ECU انٹرفیس کی کثافت، ہارنس پیکیجنگ اور گاڑیوں کی اسمبلی کی کارکردگی کو بہتر بناتا ہے۔
◆ ایک سے زیادہ لمبائی کے اختیارات کے ساتھ چار آزاد 50Ω لنکس
چارلیونی ڈکار {{0}Ω سماکشی کیبلزآزادانہ طور پر CH1–CH4 کو سگنل کی تقسیم کے بغیر لے جائیں، خصوصیت کی رکاوٹ اور سگنل کی سالمیت کو برقرار رکھنے میں مدد کریں۔ مختلف گاڑیوں کے لیے 1m، 2m اور 5m لمبائی میں دستیاب ہے
مصنوعات کی نمائش
اسی طرح کی مصنوعات
مطابقت کا بیان
HFM انٹرفیس، کوڈنگ اور فور چینل میپنگ کی تصدیق کریں۔
PCM-ZC-0065 دونوں سروں پر AMK12D-1M4Z5-Z Quad HFM جیکس استعمال کرتا ہے، ہر ایک کو آلات پر متعلقہ HFM پلگ/ہیڈر کے ساتھ جوڑنے کے لیے ڈیزائن کیا گیا ہے۔ دو کیبل سائیڈ جیک براہ راست نہیں ملتے ہیں۔ انتخاب میں درست P/N، جنس، ہاؤسنگ، کوڈنگ، کیبل گروپ اور میٹنگ انٹرفیس کی تصدیق ہونی چاہیے۔
چار آزاد CH1→CH1 سے CH4→CH4 لنکس کی وضاحت چینل/کیوٹی میپنگ کے ذریعے کی جانی چاہیے تاکہ صحیح طریقے سے مماثل 50Ω سماکشیی راستے کو برقرار رکھا جا سکے۔
غیر فعال ڈیزائن؛ تکمیل شدہ استعمال کی درجہ بندی کنیکٹر پلیٹ فارم کی درجہ بندی سے مختلف ہے۔
PCM-ZC-0065 ایک غیر فعال کیبل اسمبلی ہے اور GMSL, FPD-Link, MIPI A-PHY, USB, PCIe یا دوسرے SerDes پروٹوکول کو تبدیل نہیں کرتا ہے۔ اگرچہ HFM پلیٹ فارم اعلی تعدد اور ڈیٹا-ریٹ کی صلاحیتوں کو سپورٹ کرتا ہے، لیکن تیار شدہ PCM-ZC-0065 ڈیزائن کا ہدف DC–6GHz رہتا ہے اور اسے کیبل کی لمبائی، اندراج کے نقصان، VSWR اور مینوفیکچرنگ رواداری کے لیے توثیق کیا جانا چاہیے۔
800Vrms ویلیو ہائی-پوٹ/ٹیسٹ وولٹیج ہے، آپریٹنگ وولٹیج نہیں، جبکہ 110N سے زیادہ یا اس کے برابر کا مطلب مکمل-ہارنس کیبل پل فورس کے بجائے لیچ ریٹینشن فورس ہے۔
PCM{{0}ZC-0065 کو کیسے منتخب کریں؟
دونوں سروں پر Quad HFM انٹرفیس کی تصدیق کریں۔
PCM-ZC-0065 دونوں سروں پر Quad HFM جیکس استعمال کرتا ہے۔ ڈیوائس P/N، جنس، کوڈنگ، ہاؤسنگ اور میٹنگ انٹرفیس کی تصدیق کریں۔ اگر ایک ڈیوائس انفرادی FAKRA پورٹس استعمال کرتی ہے، تو اس کے بجائے Quad HFM-to-4×FAKRA بریک آؤٹ منتخب کریں۔
چار-چینل میپنگ کی تصدیق کریں۔
کیمروں، سینسرز یا SerDes پورٹس کے لیے CH1–CH4 اسائنمنٹس کی وضاحت کریں۔ انجینیئرنگ ڈرائنگ، ہارنس لیبلز، پروڈکشن اسمبلی اور الیکٹریکل ٹیسٹنگ کو غلط کنکشن کو روکنے کے لیے ایک ہی چینل میپنگ کا استعمال کرنا چاہیے۔
لمبائی اور تعدد کے لحاظ سے لنک بجٹ کا اندازہ لگائیں۔
1m، 2m یا 5m لمبائی کے لیے، فریکوئنسی، ڈیٹا کی شرح، کیبل کی کشیدگی، اندراج کا نقصان، واپسی کا نقصان اور سسٹم مارجن کا جائزہ لیں۔ 5m ہائی-اسپیڈ لنک کی توثیق صرف DC–6GHz درجہ بندی سے نہیں کی جا سکتی۔
پروٹوکول اور انسٹالیشن کے تقاضوں کی تصدیق کریں۔
پروٹوکول، SerDes جنریشن، ECU/کیمرہ ماڈل، درجہ حرارت، وائبریشن، EMC اور موڑنے والے رداس کی تصدیق کریں۔ متحرک مقامات جیسے روبوٹ بازو یا دروازے کے قلابے کو بھی وقف شدہ کیبل فلیکس-زندگی کی توثیق کی ضرورت ہوتی ہے۔
حسب ضرورت صلاحیتیں
↕ HFM انٹرفیس اور ہاؤسنگ حسب ضرورت
HFM جیک/پلگ، سنگل/ڈبل/کواڈ، سیدھے اور زاویہ والے مکانات کو P/N، جنس، کوڈنگ اور میٹنگ-کنیکٹر کی ضروریات کے مطابق اپنی مرضی کے مطابق بنایا جا سکتا ہے۔
□ کوڈنگ اور رنگ حسب ضرورت
کوڈنگ اور ہاؤسنگ رنگوں کو گاڑی کی خرابی-پروفنگ کے لیے اپنی مرضی کے مطابق بنایا جا سکتا ہے، جس میں میکینیکل کینگ، میٹنگ ہیڈر اور ڈیوائس پورٹس کو مماثل بنایا جا سکتا ہے۔
◉ کیبل-لمبائی حسب ضرورت
1m، 2m اور 5m سے آگے، حسب ضرورت 0.3m، 0.5m، 1.5m، 3m اور OEM لمبائی اندراج کے نقصان، روٹنگ اور انسٹالیشن کی جگہ کی بنیاد پر دستیاب ہیں۔
⚙ کیبل-قسم حسب ضرورت
DACAR 302-4 اور دیگر مناسب 50Ω آٹوموٹیو کواکسیئل کیبلز کو نقصان، OD، لچک، درجہ حرارت اور کنیکٹر کی ضروریات کے مطابق منتخب کیا جا سکتا ہے۔
⌘ چینل میپنگ اور لینتھ حسب ضرورت
CH1–CH4 میپنگ، انفرادی چینل کی لمبائی، سٹگرڈ روٹنگ اور لیبلز کو الگ الگ P/Ns اور کنفیگریشن کنٹرول کے لیے ڈرائنگ ریویژن کے ساتھ اپنی مرضی کے مطابق بنایا جا سکتا ہے۔
◇ آر ایف ٹیسٹنگ، لیبلنگ اور ٹریس ایبلٹی
تسلسل، ہائی-پوٹ، VSWR، اندراج/واپسی کا نقصان اور VNA ٹیسٹنگ دستیاب ہیں، حسب ضرورت P/N، سیریل نمبر، بارکوڈ اور QR-کوڈ ٹریس ایبلٹی لیبلز کے ساتھ۔
پروڈکٹ کے اکثر پوچھے گئے سوالات
PCM{{0}ZC-0065 کیا ہے؟
PCM-ZC-0065 ایک دوہری-ختم شدہ کواڈ HFM Mini FAKRA Z-کوڈ جیک آٹوموٹیو کواکسیئل ہارنس ہے جو دو اعلی کثافت والے آلات کے درمیان چار آزاد 50Ω پوائنٹ-سے-پوائنٹ سماکشی چینلز قائم کرتا ہے۔
کیا دو جیک ایک دوسرے کے ساتھ میٹ ختم کر سکتے ہیں؟
پینل ماؤنٹنگ مکینیکل استحکام کو بہتر بناتا ہے اور آسان بیرونی ایتھرنیٹ رسائی فراہم کرتا ہے۔
کیا کھلی-وائر اینڈ کو دوسرے کنیکٹر میں تبدیل کیا جا سکتا ہے؟
نہیں
ہر کیبل-سائیڈ جیک کو مربوط آلات پر متعلقہ HFM پلگ انٹرفیس کے ساتھ جوڑنا چاہیے۔
کیا "4-in-1" کا مطلب ہے کہ ایک سگنل چار سگنل بن جاتا ہے؟
نہیں
"4-in-1" کا مطلب ہے کہ ایک مکان چار آزاد سماکشی انٹرفیس کو مربوط کرتا ہے۔
سگنلز کو چار چینلز میں کاپی یا تقسیم نہیں کیا جاتا ہے۔
کیا یہ GMSL کو FPD-لنک میں تبدیل کر سکتا ہے؟
نہیں
پروٹوکول کی تبدیلی کے لیے فعال الیکٹرانکس کی ضرورت ہوتی ہے۔
PCM-ZC-0065 صرف جسمانی باہمی ربط فراہم کرتا ہے۔
کیا کواڈ HFM پلگ ورژن کو اپنی مرضی کے مطابق بنایا جا سکتا ہے؟
جی ہاں
عین مطابق پلگ پارٹ نمبر، کوڈنگ، کیبل گروپ اور کرمپ کنسٹرکشن کو آلات کے میٹنگ انٹرفیس کے مطابق دوبارہ منتخب کیا جانا چاہیے۔
