GEMnet Z سے 6 A کوڈ کیبل TE 1-2428482-4 سے TE 2368003-1
PCM Cable Co., Ltd. چین میں GEMnet Z to 6 A Code Cable TE 1-2428482-4 سے TE 2368003-1 مینوفیکچررز اور سپلائرز میں سے ایک ہے۔ ہماری فیکٹری سے ڈسکاؤنٹ قیمت پر تھوک اعلی معیار کی اپنی مرضی کے مطابق مصنوعات میں خوش آمدید۔ کوٹیشن اور مفت نمونے کے لیے ہم سے رابطہ کریں۔

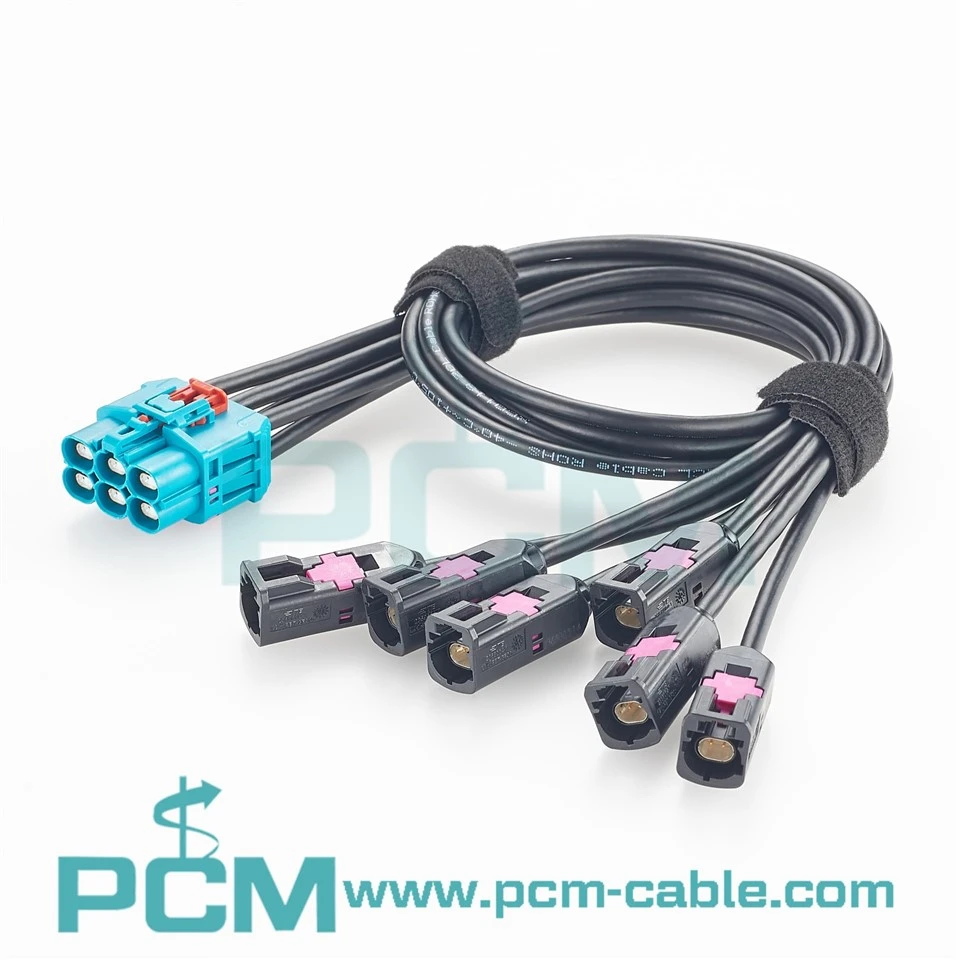

PCM-ZC-0191 ایک GEMnet Z-چھ A-کوڈڈ ہائی-اسپیڈ ڈیٹا بریک آؤٹ کیبل ہے جو آٹوموٹو الیکٹرانکس سسٹم کے لیے ڈیزائن کیا گیا ہے۔ ایک واحد چھ چینل کا مین کنیکٹر چھ آزاد شاخیں فراہم کرتا ہے، جس سے کنٹرولر کے اختتام پر متعدد فزیکل انٹرفیس کو مضبوط کیا جا سکتا ہے جبکہ ہر برانچ کو اس کے سینسر یا الیکٹرانک ماڈیول کے مقام کے مطابق روٹ کیا جاتا ہے۔
اسمبلی کا مقصد متعلقہ چھ-چینل پورٹ کنفیگریشن کے ساتھ سازوسامان کے لیے ہے، جو دہرائے جانے والے مین-اینڈ کنیکٹر کے انتظامات کو کم کرنے اور ہارنس کی تنظیم کو بہتر بنانے میں مدد کرتا ہے۔ یہ ایک غیر فعال جسمانی باہمی ربط ہے، نہ کہ ایتھرنیٹ سوئچ، پروٹوکول کنورٹر یا فعال سگنل سپلٹر۔
تنصیب کے تقاضے: بندرگاہوں، جگہ اور برانچ کے راستوں کی تصدیق کریں۔
تنصیب سے پہلے، درست آلات-سائیڈ کنیکٹر پارٹ نمبرز، Z/A کوڈنگ، رابطے کی اقسام، پن اسائنمنٹ اور چھ-چینل ایلوکیشن کی تصدیق کریں۔ صرف بصری مماثلت مطابقت قائم کرنے کے لیے کافی نہیں ہے۔ 0.5m، 1m اور 2m کی معیاری لمبائی مختلف آلات کے فاصلے کو ایڈجسٹ کرتی ہے۔ انجینئرز کو بریک آؤٹ اور کنیکٹر کے باہر نکلنے پر مسلسل ٹینسائل بوجھ سے گریز کرتے ہوئے، کافی میٹنگ کلیئرنس، کیبل موڑ کے رداس اور روکے ہوئے مقامات کی اجازت دینی چاہیے۔ اسمبلی کو مخصوص تصدیق کے بغیر واٹر پروف انٹرکنیکٹ کے طور پر نہیں سمجھا جانا چاہئے۔
مینوفیکچرنگ کا عمل: کنٹرول شدہ اختتام اور سڑک-بذریعہ-روڈ ایگزامینیشن
اسمبلی LEONI Dacar 686-3 ایتھرنیٹ کیبل اور مخصوص TE GEMnet کنیکٹرز کا استعمال کرتی ہے۔ مینوفیکچرنگ کو کیبل سٹرپنگ، کانٹیکٹ کرمپنگ، ڈیفرینشل-جوڑی ہینڈلنگ، شیلڈ ٹرمینیشن اور ہارنس ریسٹرینٹ کے لیے قابل اطلاق کنیکٹر کی وضاحتوں پر عمل کرنا چاہیے۔ چینل کراس اوور یا غلط شیلڈ کنکشن کو روکنے کے لیے چھ شاخوں میں سے ہر ایک کو ڈرائنگ کے خلاف چیک کیا جانا چاہیے۔ پیداوار کا معائنہ مخصوص تسلسل، ہائی پوٹ اور مکینیکل ضروریات پر مبنی ہے۔
سروس کی زندگی: مکینیکل تناؤ کو کم کریں اور کنکشن کی حیثیت کو برقرار رکھیں

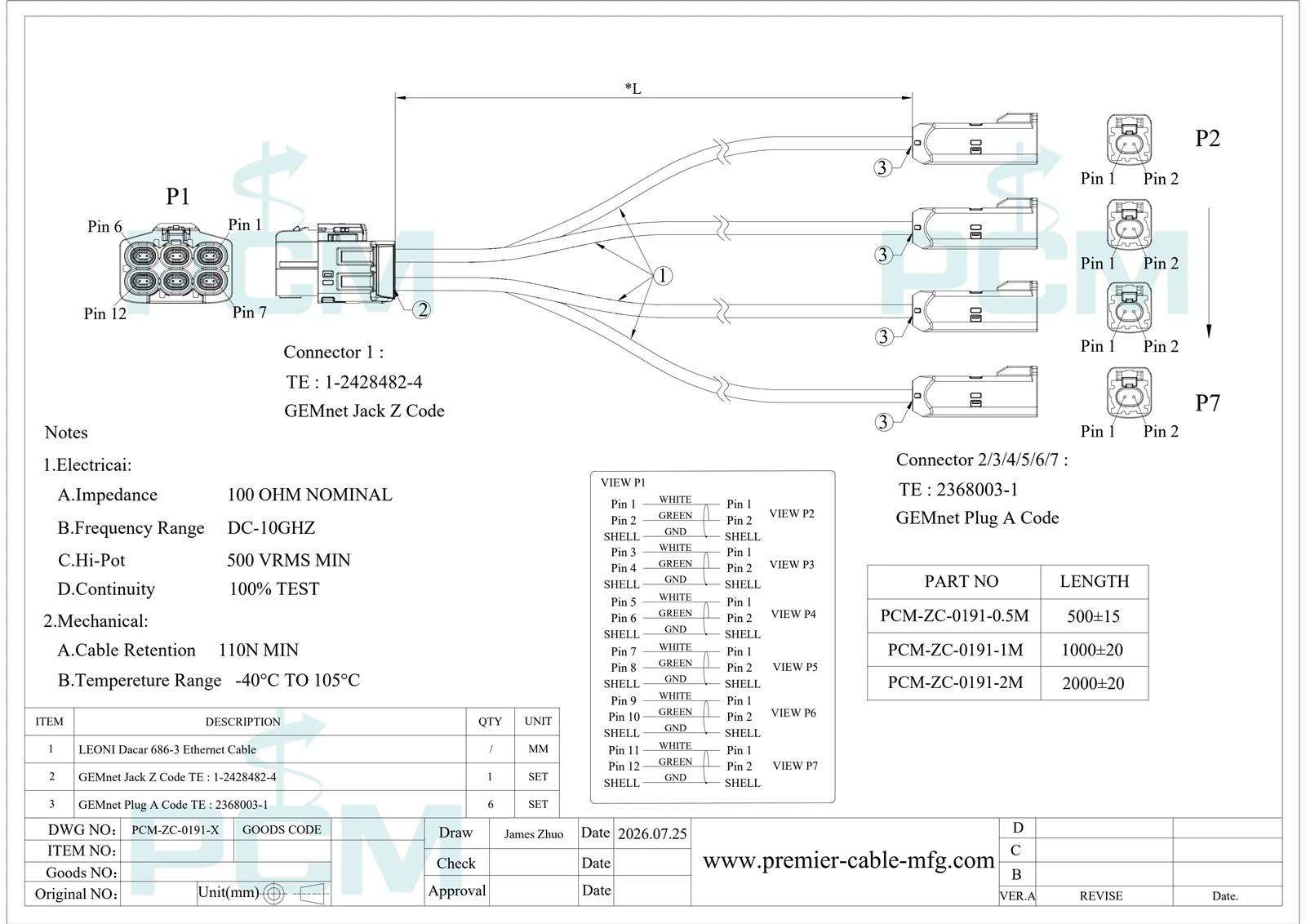

ڈرائنگ 110N کی کم از کم کیبل برقرار رکھنے کی قوت اور -40 ڈگری سے 105 ڈگری کے آپریٹنگ درجہ حرارت کی حد کو بتاتی ہے، جو آٹوموٹو ماحول میں میکانیکی اور تھرمل سوئیٹیبلٹی کے لیے ڈیزائن کا معیار فراہم کرتی ہے۔ ضرورت سے زیادہ موڑنے والے کلین کنیکٹر انٹرفیس سے مناسب کنٹرول سے بچنا اور ملاوٹ کے درست طریقہ کار طویل مدتی استعمال کے دوران رابطے کے مسائل اور کیبل کے نقصان کے خطرے کو کم کرنے میں مدد کرتے ہیں۔
مصنوعات کی تفصیلات
| P/N | PCM-ZC-0191 |
| مین کنیکٹر | TE 1-2428482-4، GEMnet Z کوڈ، 6 بٹس |
| برانچ کنیکٹر | 6 x TE 2368003-1، GEMnet A کوڈ |
| کیبل | LEONI Dacar 686-3 ایتھرنیٹ کیبل |
| رکاوٹ | 100Ω برائے نام |
| تعدد کی حد | DC-10GHz |
| درجہ حرارت | -40 ڈگری سے 105 ڈگری |
| لمبائی | 500 +15ملی میٹر؛1000 +20ملی میٹر؛2000 +20ملی میٹر |
مصنوعات کی نمائش
مصنوعات کی خصوصیات

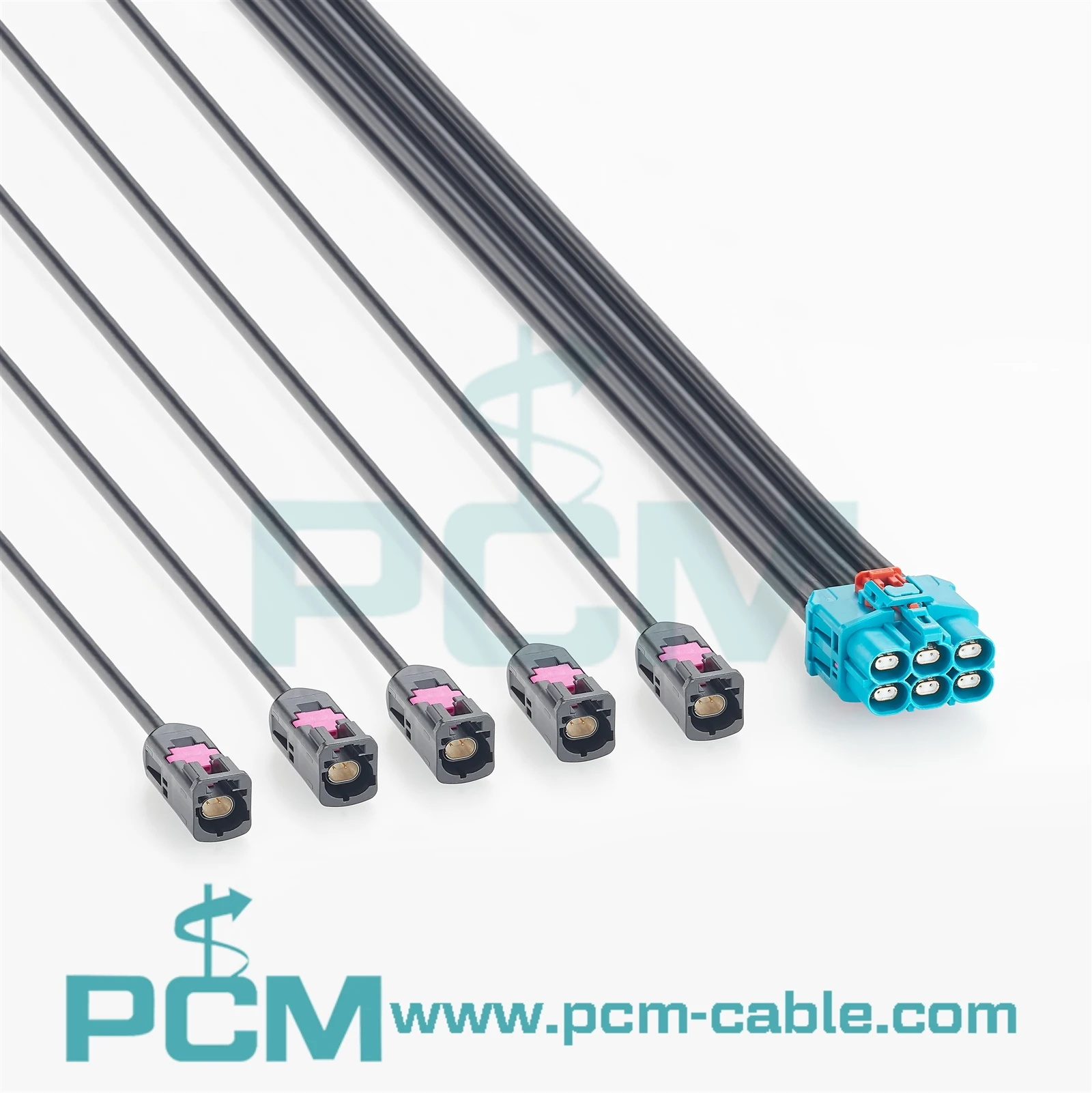

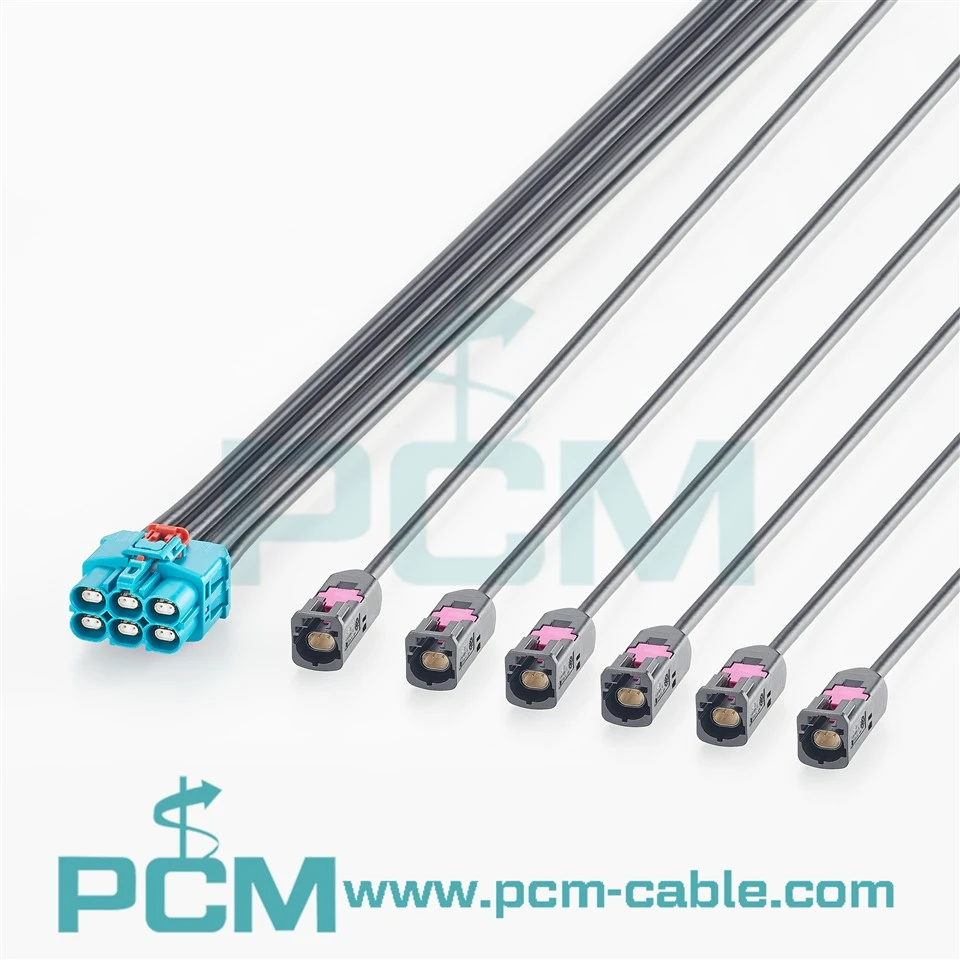

چھ-چینل Z-کوڈڈ مین کنیکٹر
TE 1-2428482-4 چھ پوزیشن والے Z-coded مین کنیکٹر چھ آزاد کو یکجا کرتا ہے
ڈیٹا چینلز کو ایک انٹرفیس میں ہم آہنگ ملٹی-پورٹ آلات کے لیے۔

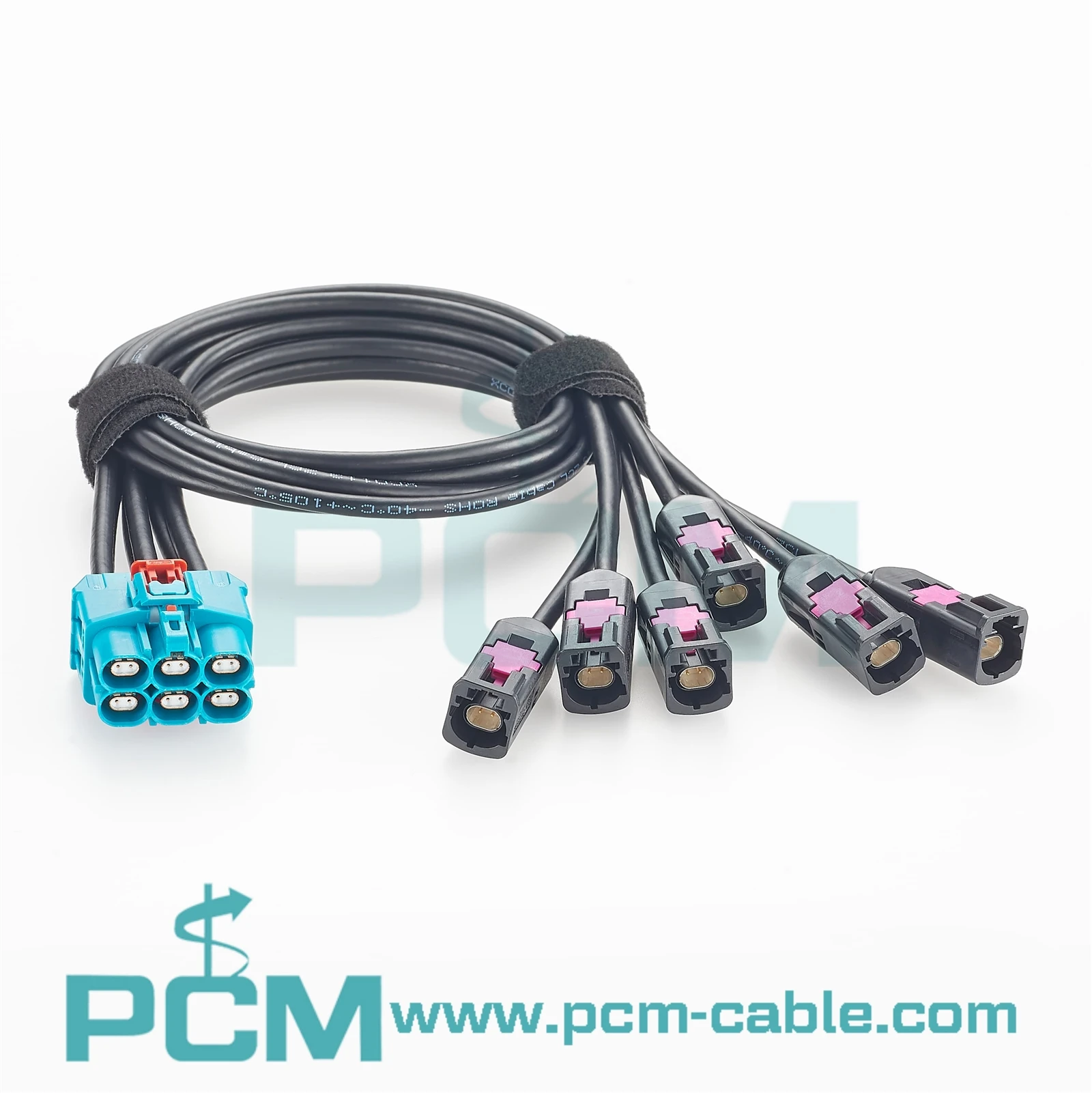

چھ آزاد A-کوڈ برانچز
چھ TE 2368003-1 A-coded برانچز انفرادی چینل کنکشن فراہم کرتی ہیں، جس سے پورے سسٹم میں موجود آلات کے لیے الگ روٹنگ اور شناخت کی اجازت ملتی ہے۔
لیونی ڈاکار 686-3 کیبل
مخصوص LEONI آٹوموٹیو ایتھرنیٹ کیبل، ایک 100O برائے نام امپیڈنس ڈیزائن کے ساتھ مل کر، تیز رفتار تفریق سگنلز کے لیے ایک متعین فزیکل انٹر کنیکٹ فاؤنڈیشن فراہم کرتی ہے۔
تین معیاری لمبائی
0.5m، 1m اور 2m ورژن میں دستیاب، اسمبلی کنٹرولر کے مطابق انتخاب کی اجازت دیتی ہے-سے-آلہ کے فاصلے اور غیر ضروری کیبل سلیک کو کم کرنے میں مدد کرتی ہے۔
بنیادی درخواست کے منظرنامے۔
آٹوموٹو ڈومین کنٹرولرز اور سنٹرلائزڈ E/E فن تعمیر
ڈومین کنٹرولرز، سنٹرل کمپیوٹنگ یونٹس اور گاڑیوں کے نیٹ ورک ماڈیولز کے لیے موزوں ہے جو ہم آہنگ چھ-چینل GEMnet انٹرفیس سے لیس ہیں، جو ایک مربوط مرکزی بندرگاہ کو متعدد الیکٹرانک نوڈس سے جوڑتے ہیں۔ پروٹوکول اور ڈیٹا-ریٹ کی مطابقت کی تصدیق آلات کے ساتھ ہونی چاہیے۔
ADAS ملٹی-سینسر ڈیٹا کنیکٹیویٹی
ہم آہنگ کیمرہ، ریڈار اور دیگر ہائی-اسپیڈ سینسر سسٹمز میں فزیکل ڈیٹا کنکشنز کے لیے استعمال کیا جا سکتا ہے، چھ چینلز کو الگ الگ پوزیشن والے آلات پر روٹ کر کے۔ ہر سینسر کے عین مطابق انٹرفیس کی ضروریات کی تصدیق ہونی چاہیے۔
انفوٹینمنٹ اور ہائی-اسپیڈ ڈیٹا ماڈیول
انفوٹینمنٹ، ڈسپلے اور تیز رفتار ڈیٹا پروسیسنگ ماڈیولز کے لیے موزوں GEMnet انٹرفیسز کے ساتھ، ایک مربوط مرکزی کنکشن اور انفرادی طور پر روٹ شدہ تفریق شاخیں فراہم کرتے ہیں۔
بنیادی کارکردگی کے فوائد
● ملٹی-چینل سسٹم انٹیگریشن کی کارکردگی کو بہتر بنائیں
کنسولیڈیٹڈ سکس-چینل مین اینڈ کنٹرولر پر بار بار کنیکٹر کے انتظامات کو کم کرتا ہے اور ایک زیادہ منظم کیبل ایگزٹ بناتا ہے۔ آزاد شاخوں کو سازوسامان کے مقامات کے مطابق روٹ کیا جا سکتا ہے، اسمبلی اور دیکھ بھال کی رسائی کو بہتر بناتے ہوئے ہارنس کراسنگ اور کلیئرنس کے خطرات کو کم کیا جا سکتا ہے۔
● کنکشن پاتھ اور میٹریل مینجمنٹ کو آسان بنائیں
مخصوص GEMnetinterfaces کے ساتھ Z-کوڈڈ کو چھ A-کوڈڈ کنکشن کو براہ راست بنانا ہم آہنگ آلات کے درمیان غیر ضروری انٹرمیڈیٹ اڈاپٹر کو کم کر سکتا ہے، کنکشن پوائنٹس کی تعداد کو کم کر سکتا ہے اور مواد کے بلوں، اسمبلی کے مراحل اور انٹرفیس کے معائنہ کو آسان بنا سکتا ہے۔
● تیز رفتار-سڑک کے راستے لنکس کی توثیق کرنا آسان ہے۔
چھ آزاد تفریق چینلز اور ایک متعین پن تفویض انفرادی تسلسل، تحفظ اور تیز رفتار کارکردگی کی جانچ پڑتال کی حمایت کرتے ہیں۔ مکمل لنک ٹیسٹنگ اندراج کے نقصان، واپسی کے نقصان اور چینل مارجن کی تشخیص کے قابل بناتا ہے، غیر تصدیق شدہ کیبل کے امتزاج سے وابستہ خطرات کو کم کرتا ہے۔
اکثر پوچھے گئے سوالات
Q1: کیا PCM-ZC-0191 ایک ایتھرنیٹ پورٹ کو چھ نیٹ ورک پورٹس میں تقسیم کر سکتا ہے؟
A1: نہیں۔ یہ ایک غیر فعال سکس-چینل فزیکل بریک آؤٹ اسمبلی ہے۔ میزبان سازوسامان کو متعلقہ چھ آزاد چینلز فراہم کرنا ہوں گے۔ کیبل سوئچنگ، روٹنگ یا پروٹوکول کی تبدیلی کو انجام نہیں دیتی ہے۔
Q2: کیا یہ تمام GEMnet Z اور A انکوڈنگ آلات کے ساتھ مطابقت رکھتا ہے؟
A2: ضروری نہیں۔ درست کنیکٹر پارٹ نمبرز، کوڈنگ، رابطہ جنس، پن اسائنمنٹ، تفریق-جوڑی کی نقشہ سازی، PHY، پروٹوکول اور سامان کی بندرگاہ کی ضروریات کی تصدیق کریں۔ مکینیکل ملاپ برقی مطابقت کی ضمانت نہیں دیتا۔
Q3: کیا پروڈکٹ واٹر پروف ہے؟
A3: ڈرائنگ میں آئی پی کی درجہ بندی کی وضاحت نہیں کی گئی ہے، لہذا اسمبلی کو واٹر پروف کے طور پر مشتہر نہیں کیا جانا چاہئے۔ TE درج کنیکٹر ہاؤسنگز کی بھی شناخت کرتا ہے جو کہ غیر-سیل ایبل ہے۔ نمی یا بیرونی نمائش میں شامل ایپلی کیشنز کو سگ ماہی اور ماحولیاتی تحفظ کی الگ الگ تشخیص کی ضرورت ہوتی ہے۔

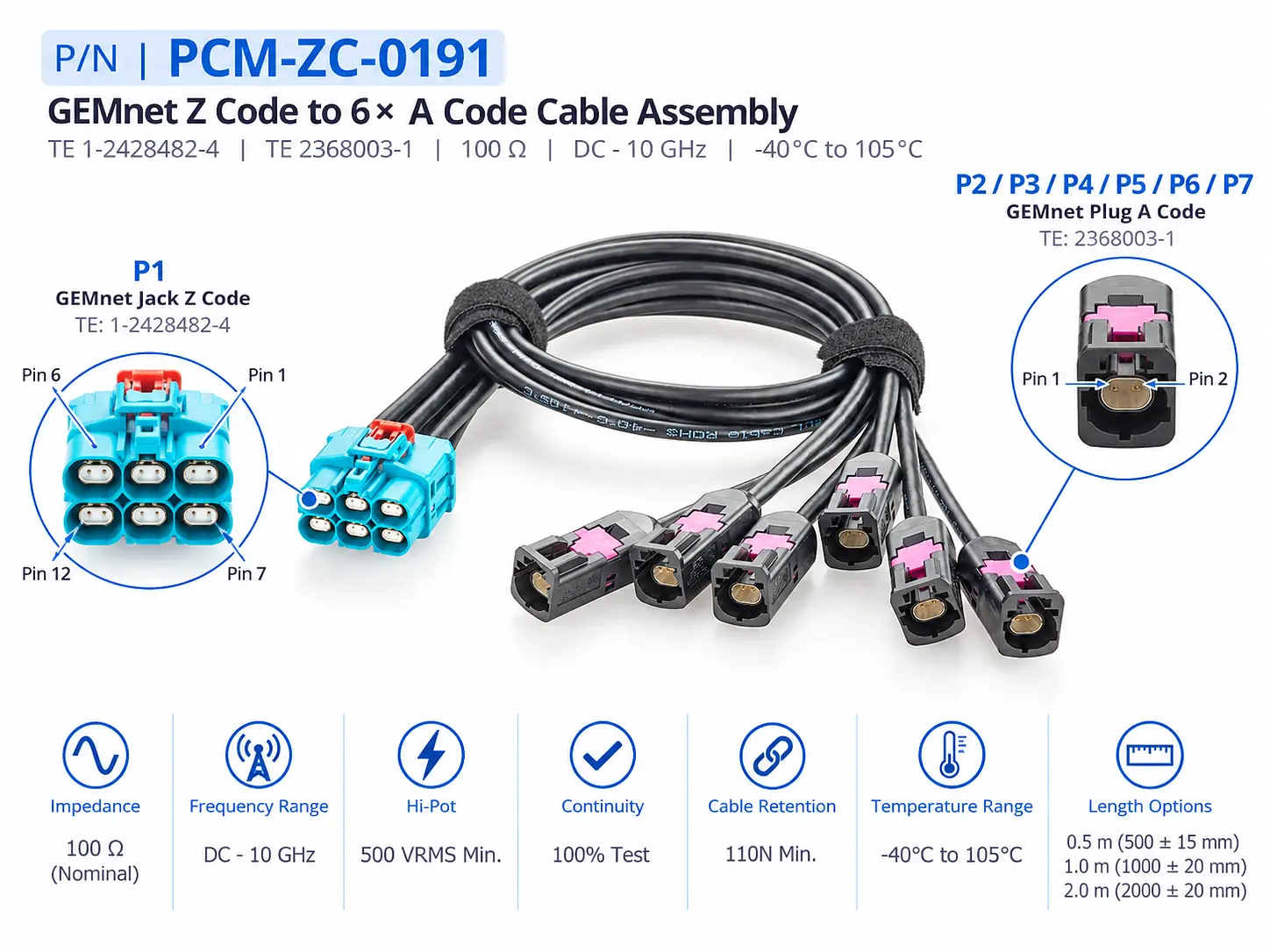

مصنوعات کی ڈرائنگ
