RJ45 فیمیل ٹو ڈوئل 6.35mm TRS پروفیشنل آڈیو اڈاپٹر: فیچرز، ایپلی کیشنز اور سلیکشن گائیڈ
PCM-KW-667 ایک 200mm RJ45 فیمیل ٹو ڈوئل 6.35mm TRS آڈیو بریک آؤٹ اڈاپٹر ہے جس میں 24AWG کنڈکٹرز، بریڈ شیلڈنگ اور کلر کوڈڈ مولڈ پلگ براڈکاسٹ، اسٹوڈیو، مکسر اور پروفیشنل اے وی سسٹمز کے ساتھ ہیں۔
PCM-KW-667 ایک کمپیکٹ RJ45 8P8C فیمیل ٹو ڈوئل 6.35mm TRS مرد پروفیشنل آڈیو بریک آؤٹ اڈاپٹر ہے۔ اس میں 200 ملی میٹر کیبل، 24AWG کنڈکٹرز، بریڈ شیلڈنگ، نکل-پلیٹیڈ TRS کانٹیکٹس اور ہم آہنگ براڈکاسٹ، اسٹوڈیو اور پروفیشنل اے وی سسٹمز کے لیے کلر کوڈڈ مولڈ اینڈز شامل ہیں۔
فوری پروڈکٹ کا تعارف

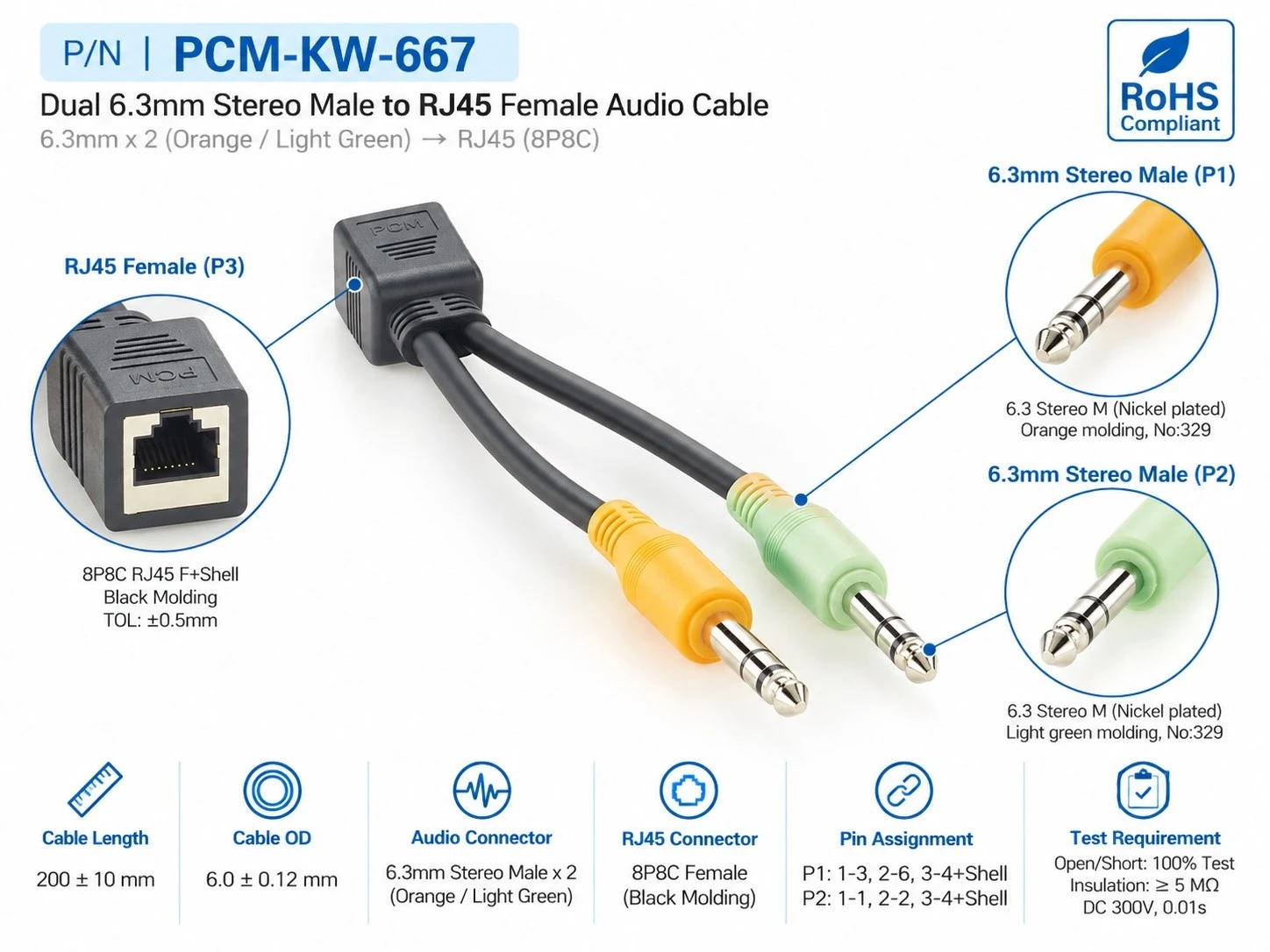

معیاری ساخت PCM{{0}KW-667:
RJ45 8P8C خاتون → 200+10mm شیلڈ کیبل → 2 x 6.35mm TRS مرد
| پروڈکٹ کا نام | RJ45 فیمیل ٹو ڈوئل 6.35mm TRS آڈیو اڈاپٹر |
| پریمیئر کیبل P/N | PCM-KW-667 |
| P1/P2 | 2 x 635 ملی میٹر TRS مرد |
| P3 | RJ45 8P8C خاتون |
| کیبل کی لمبائی | 200+10ملی میٹر |
| کیبل کی تعمیر | 24AWG x 3C + چوٹی |
| کیبل او ڈی | 6.0 ملی میٹر |
PCM-KW-667 بمقابلہ معیاری لانگ RJ45 TRS کیبل
| موازنہ | PCM-KW-667 | معیاری لمبی RJ45 TRS کیبل |
|---|---|---|
| RJ45 انٹرفیس | خاتون | عام طور پر مرد |
| ٹی آر ایس | 2 x 6.35 ملی میٹر مرد | 2 ایکس ٹی آر ایس |
| سامان-سائیڈ اڈاپٹر | بہترین | اعتدال پسند |
| پیچ کیبل انٹیگریشن | بہترین | محدود |
RJ45-سے-Dual-TRS آڈیو کیبل کیا ہے؟
ایک RJ45-سے-دوہری-TRS آڈیو کیبل ایک ہے:غیر فعال آڈیو بریک آؤٹ کیبل
یہ ایک متعین پن اسائنمنٹ کے مطابق ایک مطابقت پذیر RJ45 آڈیو انٹرفیس سے دو آزاد TRS پلگ میں متعدد کنڈکٹرز تقسیم کرتا ہے۔
اس کے بنیادی آپریٹنگ اصول کی نمائندگی اس طرح کی جا سکتی ہے:
RJ45 آڈیو پورٹ → ڈیفائنڈ پن میپنگ → دو آڈیو برانچز → TRS P1 + TRS P2
یہ بنیادی طور پر درج ذیل ضروریات کو پورا کرتا ہے:
مختلف کنیکٹر فارمیٹس؛
محدود سامان انٹرفیس کی جگہ؛
پیشہ ورانہ آڈیو لائنوں کو تقسیم کرنے کی ضرورت؛
سامان کے ریک کے اندر فوری وائرنگ۔
PCM-KW-667 →6.35mm TRS کنیکٹر کیا ہے؟
6.3mm TRS کنیکٹر، جسے 1/4-inch TRS بھی کہا جاتا ہے، تین الگ الگ کنڈکٹیو حصوں پر مشتمل ہوتا ہے: ٹپ، رنگ، اور آستین۔ یہ پیشہ ورانہ مکسنگ کنسولز، آڈیو انٹرفیس، ایفیکٹ پروسیسرز، مانیٹرنگ آلات، براڈکاسٹ سسٹمز اور پیچنگ تنصیبات میں بڑے پیمانے پر استعمال ہوتا ہے۔
TRS فکسڈ سگنل فنکشن کے بجائے جسمانی رابطے کی ساخت کی وضاحت کرتا ہے۔ یہ متوازن آڈیو، سٹیریو آڈیو، یا دیگر سگنل لے سکتا ہے، لہذا اصل پن تفویض اور الیکٹریکل کنفیگریشن کو آلات کی تصریحات کے خلاف تصدیق کرنا ضروری ہے۔
درد کے پوائنٹس
بنیادی پروڈکٹ ویلیو
PCM-KW-667
◆ 200 ملی میٹر شارٹ اڈاپٹر کیوں استعمال کریں؟
PCM-KW-667 میں ایک کمپیکٹ 200±10mm کیبل کی لمبائی نمایاں ہے، جو اسے ریک آلات، کنسول ریئر پینلز، آڈیو نوڈس، پیچ بے، اور کنٹرول رومز کے ارد گرد مختصر فاصلے کے کنکشن کے لیے موزوں بناتی ہے۔ مختصر کیبل اضافی کیبل جمع ہونے، ڈیسک ٹاپ کی بے ترتیبی، اور آلات کے ریک کے اندر غیر ضروری روٹنگ کو کم کرتی ہے۔
یہ اعلی کثافت پیشہ ورانہ آڈیو سسٹمز میں اضافی فکسنگ پوائنٹس، کلینر تنصیبات کو سپورٹ کرنے، کنیکٹر کی آسان شناخت، آسان دیکھ بھال، اور زیادہ موثر خلائی انتظام کی ضرورت کو بھی کم کرتا ہے۔
◆ کیا شیلڈنگ شور کو ختم کرتی ہے؟
نہیں۔ شور کی اصل کارکردگی کا انحصار آلات کی گراؤنڈنگ، متوازن یا غیر متوازن آڈیو ٹوپولوجی، پن اسائنمنٹ، گراؤنڈ لوپس، کیبل کی لمبائی، بجلی کی فراہمی کے معیار، اور ان پٹ/آؤٹ پٹ سرکٹری پر بھی ہے۔ مناسب شیلڈ کا خاتمہ، سمجھدار کیبل روٹنگ، اور آلات کی مطابقت بھی اتنی ہی اہم ہے۔
اس لیے شور کی کارکردگی کا مکمل آڈیو سگنل چین میں جائزہ لیا جانا چاہیے نہ کہ صرف شیلڈنگ کی موجودگی سے اندازہ لگایا جائے۔
شیلڈ کیبل ≠ زیرو شور
مصنوعات کی نمائش

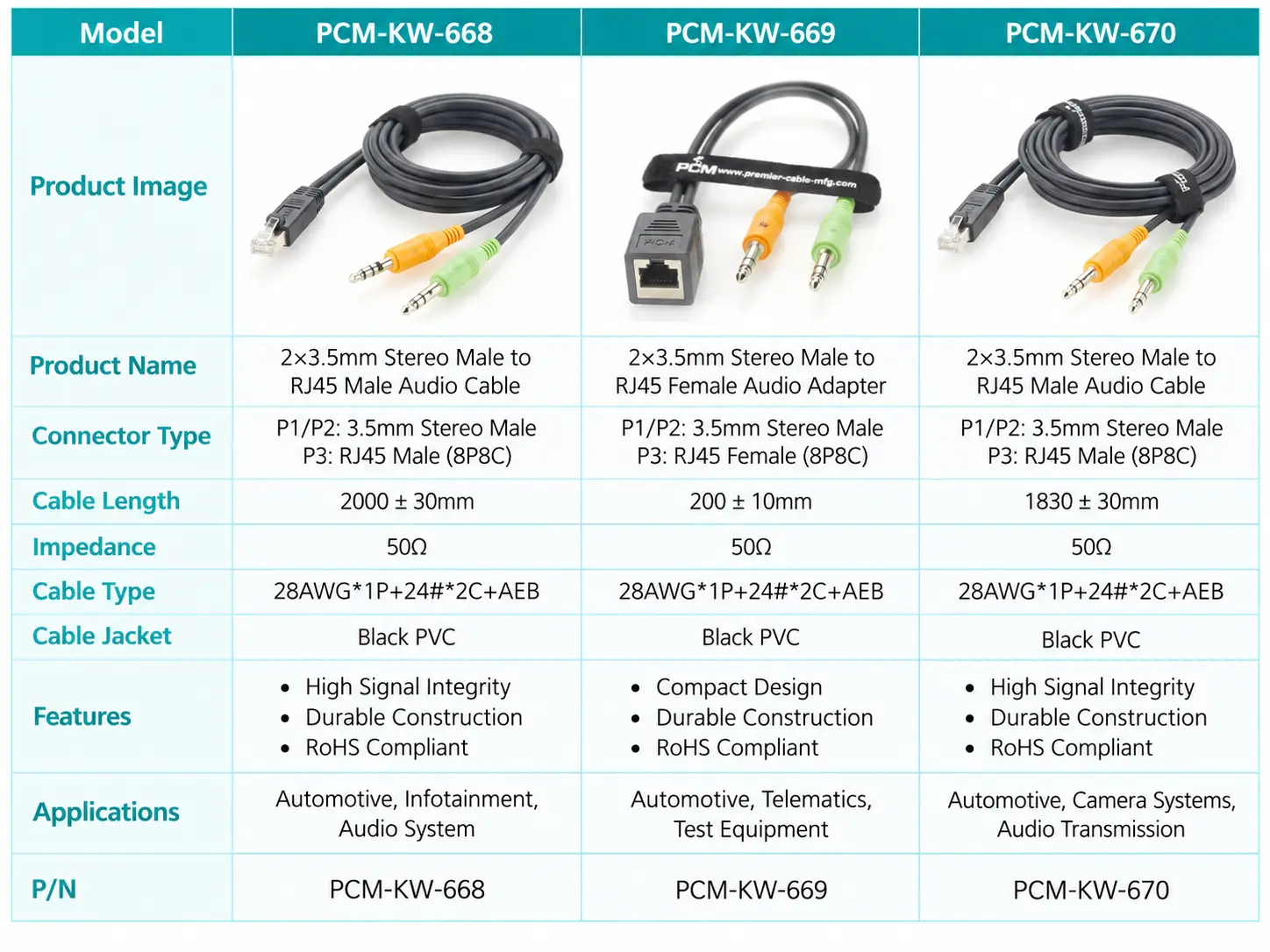

اسی طرح کی مصنوعات
مطابقت کا بیان
مطابقت کی توثیق
PCM-KW-667 میں ایک RJ45 8P8C خاتون کنیکٹر ہے، لیکن یہ روایتی ایتھرنیٹ اڈاپٹر نہیں ہے اور یہ عالمگیر آڈیو مطابقت فراہم نہیں کرتا ہے۔ مختلف مینوفیکچررز مختلف RJ45 آڈیو پن اسائنمنٹس استعمال کر سکتے ہیں، یہاں تک کہ جب کنیکٹر کی شکل ایک جیسی ہو۔
سگنل فارمیٹس، آڈیو لیولز، اور ان پٹ/آؤٹ پٹ رولز بھی مختلف ہو سکتے ہیں۔ انسٹال کرنے سے پہلے، آلات کے ماڈل، RJ45 پن اسائنمنٹ، متوازن یا غیر متوازن ٹوپولوجی، ان پٹ/آؤٹ پٹ سمت، سگنل لیول، اور TRS وائرنگ کی تصدیق کریں تاکہ غلط کنکشن، سگنل کے نقصان، بگاڑ، یا سامان کے ممکنہ نقصان کو روکا جا سکے۔
تکنیکی مطابقت کا نوٹس
ٹپ، انگوٹی، اور آستین 6.3 ملی میٹر TRS کنیکٹر کے تین جسمانی رابطوں کو بیان کرتے ہیں۔ وہ خود بخود سٹیریو آڈیو یا فکسڈ آڈیو پروٹوکول کی وضاحت نہیں کرتے ہیں۔ آلات پر منحصر ہے، TRS متوازن مونو، غیر متوازن سٹیریو، بھیجیں/واپسی، یا ملکیتی سگنل لے سکتا ہے۔
PCM-KW-667 ADC، DAC، آڈیو کوڈیک، یمپلیفائر، ٹرانسفارمر، یا نیٹ ورک کنورژن سرکٹری کے بغیر ایک غیر فعال آڈیو بریک آؤٹ کیبل ہے۔ یہ سگنل کی تبدیلی، حاصل پروردن، یا فعال مائبادا میچنگ انجام نہیں دیتا ہے۔ آلات کے پن آؤٹ اور برقی تصریحات کے خلاف اس کے اصل فنکشن کی تصدیق ہونی چاہیے۔
TRS ≠ خودکار طور پر سٹیریو
RJ45 ≠ خودکار طور پر ایتھرنیٹ
درست آڈیو اڈاپٹر کا انتخاب کیسے کریں؟
RJ45 آڈیو پن آؤٹ کی تصدیق کریں۔
ہمیشہ درست RJ45 آڈیو پن اسائنمنٹ کی تصدیق کریں کیونکہ مختلف آلات مختلف چینل اور سگنل میپنگ استعمال کر سکتے ہیں۔
متوازن یا سٹیریو TRS کی تصدیق کریں۔
تصدیق کریں کہ آیا TRS کنکشن متوازن مونو، غیر متوازن سٹیریو یا کوئی اور سامان-مخصوص فارمیٹ ہے۔
I/O سمت اور سگنل کی سطح کی تصدیق کریں۔
ان پٹ/آؤٹ پٹ سمت اور سگنل کی سطح کی تصدیق کریں کیونکہ غیر فعال کیبل کوئی پرورش یا سطح کی تبدیلی نہیں کرتی ہے۔
کیبل کی لمبائی کو انسٹالیشن سے جوڑیں۔
آلات کے لیے 200 ملی میٹر کا ورژن استعمال کریں-سائیڈ بریک آؤٹ ایپلی کیشنز اور توسیع شدہ کیبل چلانے کے لیے لمبی شیلڈ اسمبلیاں۔
حسب ضرورت صلاحیتیں
↕ RJ45 کنیکٹر حسب ضرورت
RJ45 جنس، شیلڈنگ، ہاؤسنگ اور اوور مولڈ کنفیگریشن کو سامان کی ضروریات کے مطابق اپنی مرضی کے مطابق بنایا جا سکتا ہے۔
□ TRS کنیکٹر حسب ضرورت
6.35mm TRS، 3.5mm TRS، TS، XLR، RCA اور دیگر پیشہ ورانہ آڈیو کنیکٹر کنفیگریشنز کو اپنی مرضی کے مطابق بنایا جا سکتا ہے۔
◉ پن اسائنمنٹ حسب ضرورت
RJ45-سے-TRS پن میپنگ کو کسٹمر کے وائرنگ ڈایاگرام یا آلات کی تفصیلات کے مطابق اپنی مرضی کے مطابق بنایا جا سکتا ہے۔
⚙ لمبائی اور بریک آؤٹ حسب ضرورت
مجموعی لمبائی، شاخ کی لمبائی اور بریک آؤٹ جیومیٹری کو ریک اور کنسول لے آؤٹ کے لیے اپنی مرضی کے مطابق کیا جا سکتا ہے۔
⌘ کیبل اور شیلڈنگ حسب ضرورت
کنڈکٹر کا سائز، بٹی ہوئی جوڑی، چوٹی، فوائل شیلڈنگ، ڈرین وائرز اور یو ایل کیبل اسٹائل کو مخصوص ایپلی کیشنز کے لیے منتخب کیا جا سکتا ہے۔
◇ رنگ، لیبلنگ اور OEM/ODM حسب ضرورت
اوور مولڈ کلر، چینل لیبلز، ہیٹ-شناخت، لوگو اور پیکیجنگ کو OEM/ODM آڈیو پروجیکٹس کے لیے اپنی مرضی کے مطابق بنایا جا سکتا ہے۔
نتیجہ:
PCM-KW-667 ایک کمپیکٹ پروفیشنل RJ45-ٹو-ڈول-TRS آڈیو بریک آؤٹ اڈاپٹر ہے جو ہم آہنگ براڈکاسٹ، اسٹوڈیو اور اے وی سسٹمز کے لیے ڈیزائن کیا گیا ہے۔
اس کی قدر ایک 8P8C انٹرفیس سے متعین آڈیو سگنلز کو دو الگ الگ 6.35mm TRS کنکشنز میں روٹ کرنے میں ہے جبکہ شیلڈنگ، چینل کی شناخت اور کومپیکٹ ریک-سائیڈ انسٹالیشن فراہم کرتی ہے۔
مطابقت کی ہمیشہ اصل آلات کے پن آؤٹ اور سگنل کی شکل سے تصدیق ہونی چاہیے۔
پروڈکٹ کے اکثر پوچھے گئے سوالات
کیا TRS کا مطلب ہمیشہ سٹیریو ہوتا ہے؟
نہیں. TRS وائرنگ کے لحاظ سے متوازن مونو، غیر متوازن سٹیریو یا دیگر آلات-مخصوص سگنل لے جا سکتا ہے۔
متوازن آڈیو کیا ہے؟
متوازن آڈیو دو تکمیلی سگنل کنڈکٹرز اور ایک شیلڈ/ریفرنس پاتھ کا استعمال کرتا ہے تاکہ عام-موڈ شور کے خلاف قوت مدافعت کو بہتر بنایا جا سکے۔
متوازن مونو بمقابلہ سٹیریو
ایک متوازن TRS کنیکٹر عام طور پر ایک تفریق آڈیو چینل رکھتا ہے، جبکہ ایک غیر متوازن سٹیریو TRS کنیکٹر بائیں اور دائیں چینل لے سکتا ہے۔
کیا PCM-KW-667 ہیڈ فون سپلٹر ہے؟
نہیں۔ اسے روایتی ہیڈ فون سپلٹر کے بجائے ایک آلات-مخصوص آڈیو بریک آؤٹ کیبل سمجھا جانا چاہیے۔
آڈیو بریک آؤٹ کیبل کیا ہے؟
ایک بریک آؤٹ کیبل متعدد سگنلز کو ایک ملٹی-رابطہ کنیکٹر سے انفرادی آلات کے کنیکٹرز میں الگ کرتی ہے۔
