PCM-A-005 ایک 300±15 ملی میٹر USB 2.0 سنیپ-پینل ماؤنٹ کیبل میں ہے جس میں USB قسم کی خصوصیت ہے-پینل سے ایک مرد کنیکٹر-ماؤنٹڈ ٹائپ-ایک خاتون انٹرفیس۔ یہ USB 1.1/2.0 اور 480 Mb/s تک نظریاتی ڈیٹا کی شرح کو سپورٹ کرتا ہے۔ اس کا ٹول-فری سنیپ-سٹرکچر میں، گولڈ-پلیٹڈ کانٹیکٹس، نکل پلیٹڈ شیل، مولڈڈ ABS پروٹیکشن اور PVC کیبل اسے صنعتی آلات، الماریوں، کنٹرول پینلز، ملٹی میڈیا سسٹمز، ٹیسٹ پلیٹ فارمز اور ایمبیڈڈ USB انٹرفیس ایکسٹینشن کے لیے موزوں بناتے ہیں۔
فوری پروڈکٹ کا تعارف

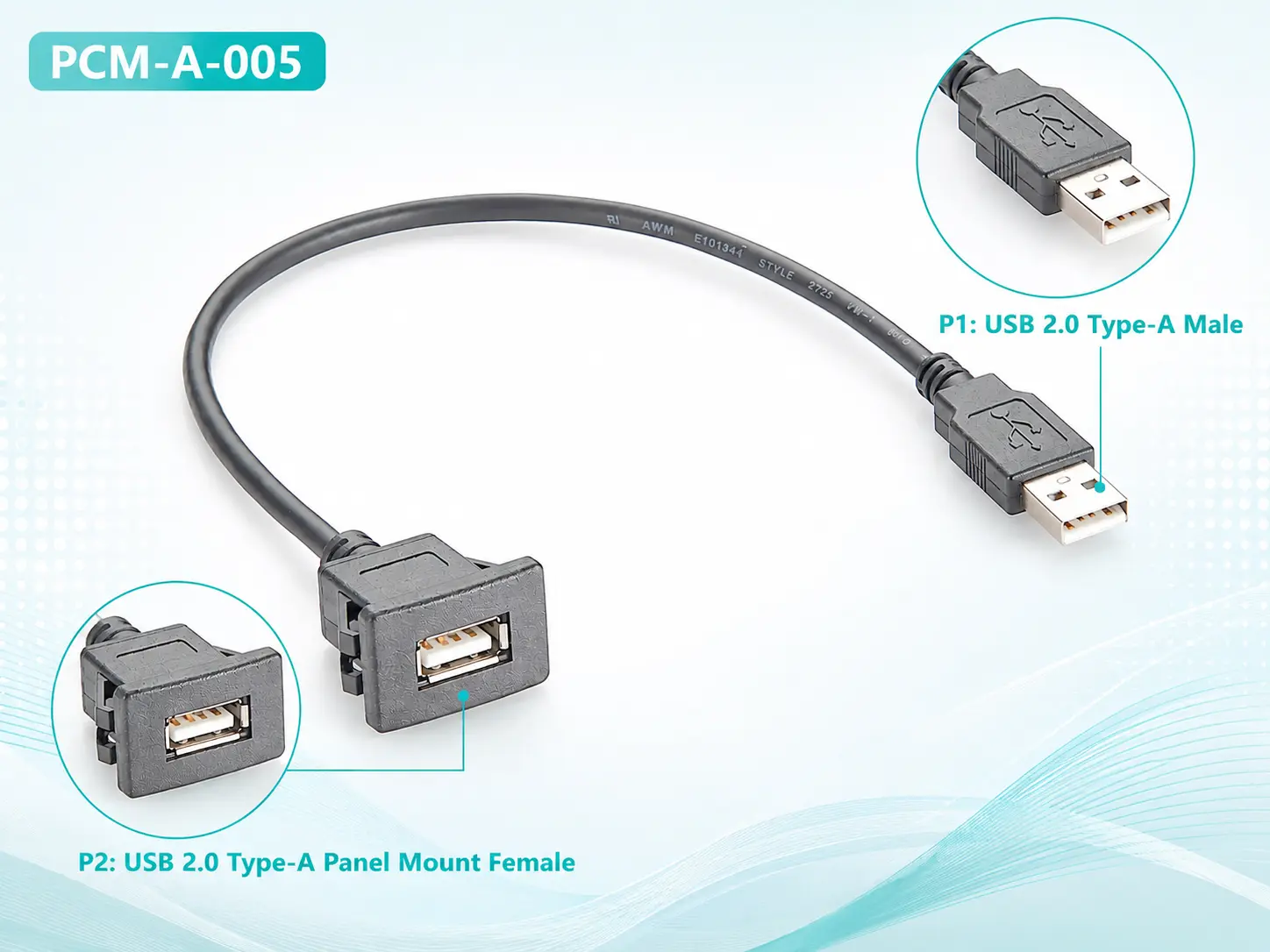

PCM-A-005 ایک مختصر USB قسم ہے-مرد-سے-خواتین پینل ایکسٹینشن کیبل۔ ایک سرا معیاری USB قسم کا استعمال کرتا ہے-ایک مرد پلگ، جب کہ دوسرا USB Type-A خواتین پینل ماؤنٹ ریسیپٹیکل میں اسنیپ-کا استعمال کرتا ہے۔
معیاری کیبل کی لمبائی ہے300±15 ملی میٹر. یہ نظریاتی زیادہ سے زیادہ ڈیٹا ریٹ کے ساتھ USB 1.1 اور USB 2.0 کو سپورٹ کرتا ہے۔480 Mb/sUSB 2.0 ہائی-اسپیڈ موڈ میں کام کرتے وقت۔
پینل-اینڈ کنیکٹر برقرار رکھنے کے ڈھانچے میں اسنیپ-کا استعمال کرتا ہے جسے روایتی پیچ، گری دار میوے یا اضافی باندھنے والے ٹولز کے بغیر ایک ہم آہنگ پینل کھولنے میں دبایا جا سکتا ہے، جس سے یہ حجم آلات کی اسمبلی اور سروس پر مبنی نظام کے ڈیزائن کے لیے موزوں بناتا ہے۔
| پروڈکٹ کا نام | USB 2.0 Snap-PanelMount Cable میں |
| پریمیئر کیبل P/N | PCM-A-005 |
| کنیکٹر اے | USB قسم-ایک خاتون پینل ماؤنٹ |
| کنیکٹر بی | USB قسم-ایک مرد |
| کیبل کی لمبائی | 300+15 ملی میٹر |
| USB ورژن | USB 2.0، USB 1.1 کے ساتھ پسماندہ ہم آہنگ |
| زیادہ سے زیادہ ڈیٹا ریٹ | 480 Mb/s نظریاتی یو ایس بی 2.0 کی شرح تک |
| پینل-اینڈ ڈائمینشنز | 18 x 30.31 ملی میٹر |
| کیبل او ڈی | تقریباً. 4.5 ملی میٹر |
مطابقت کا بیان
PCM-A-005 معیاری USB قسم کا استعمال کرتا ہے-ایک مرد اور USB قسم-ایک خواتین کے جسمانی انٹرفیس اور کمپیوٹرز، صنعتی PCs، کنٹرولر بورڈز، USB ہوسٹ آلات، آلات اور متعلقہ Type-A پورٹس سے لیس دیگر ہم آہنگ مصنوعات کے ساتھ استعمال کیا جا سکتا ہے۔
تاہم:
جسمانی کنیکٹر کی مطابقت خود بخود USB سسٹم کی مکمل مطابقت کی ضمانت نہیں دیتی ہے۔
اصل آپریشن کا انحصار میزبان کے USB ورژن اور پیری فیرل، ڈیوائس پاور کی ضروریات، ڈرائیورز، آپریٹنگ سسٹم، کنکشن کی کل لمبائی اور منسلک USB ڈیوائس کے ڈیزائن پر بھی ہے۔
PCM-A-005 ایک غیر فعال USB 2.0 ایکسٹینشن کیبل ہے۔ یہ USB 1.1 ڈیوائس کو USB 2.0 میں اپ گریڈ نہیں کرتا ہے یا میزبان یا پیریفرل کی مقامی ڈیٹا کی صلاحیت میں اضافہ نہیں کرتا ہے۔
مثال کے طور پر، جب USB 2.0 کیبل USB 1.1 ڈیوائس سے منسلک ہوتی ہے، تو نظام عام طور پر پروٹوکول اور رفتار کے مطابق چلتا ہے جو میزبان اور منسلک ڈیوائس دونوں کے تعاون سے ہے۔
اس کے علاوہ، 480 Mb/s USB 2.0 ہائی-اسپیڈ موڈ کی نظریاتی سگنلنگ کی شرح ہے۔ پروٹوکول اوور ہیڈ، میزبان کی کارکردگی، اسٹوریج-آلہ کی رفتار اور سسٹم کے مجموعی حالات کی وجہ سے اصل فائل-ٹرانسفر تھرو پٹ کم ہو سکتا ہے۔
پروڈکٹ کا بنیادی علم
پینل ماؤنٹ کیبل میں USB 2.0 سنیپ-کیا ہے؟
پینل ماؤنٹ کیبل میں USB 2.0 سنیپ ایک پہلے سے-اسمبل شدہ کیبل ہے جو USB ایکسٹینشن کی فعالیت کو ایک فکسڈ پینل انٹرفیس کے ساتھ جوڑتی ہے۔
ایک عام ترتیب یہ ہے:
USB قسم-A Male → USB Cable → USB Type-A Female Snap-Panel Mount میں
Tوہ USB مرد کنیکٹر اندرونی USB پورٹ سے منسلک ہوتا ہے، جب کہ خواتین کا رسیپٹیکل انکلوژر، چیسس، کنٹرول پینل یا کابینہ پر نصب ہوتا ہے، جس سے اندرونی USB انٹرفیس کو بیرونی طور پر حاصل کیا جا سکتا ہے۔
USB قسم کیا ہے-A؟
USB قسم-A USB سسٹمز میں سب سے زیادہ استعمال ہونے والے کنیکٹر فارمیٹس میں سے ایک ہے اور عام طور پر کمپیوٹرز، صنعتی PCs، سرورز، کنٹرول سسٹمز، ٹیسٹ آلات، USB ہب اور سرایت شدہ آلات پر پایا جاتا ہے۔
ایک معیاری USB 2.0 قسم-ایک انٹرفیس عام طور پر پاور، گراؤنڈ اور D+/D− فرق والے ڈیٹا کنکشن فراہم کرتا ہے۔
PCM-A-005 USB پروٹوکول یا ڈیوائس کی فعالیت میں ترمیم نہیں کرتا ہے۔ اس کا مقصد ایک موجودہ Type-A انٹرفیس کو آلات کے اندر سے ایک قابل رسائی پینل کے مقام پر تبدیل کرنا ہے۔
پینل ماؤنٹنگ میں سنیپ-کیا ہے؟
اسنیپ-ماؤنٹنگ میں کنیکٹر ہاؤسنگ پر مربوط ریٹیننگ ٹیبز یا کلپس استعمال کرتا ہے تاکہ میکانکی طور پر انٹرفیس کو پینل میں محفوظ کیا جا سکے۔
تنصیب کے دوران، پینل کا رسیپٹیکل تیار شدہ کٹ آؤٹ کے ساتھ منسلک ہوتا ہے اور پوزیشن میں دبایا جاتا ہے۔ برقرار رکھنے والے کلپس پینل سے گزرتے ہیں اور اس کے خلاف لاک ہوجاتے ہیں۔
روایتی اسکرو-ماؤنٹڈ پینل کنیکٹرز کے مقابلے میں، ڈیزائن میں ایک سنیپ-عام طور پر الگ الگ اسکرو، نٹ اور باندھنے والے ٹولز کو ختم کرتا ہے، جس سے اعلی-آلات کی اسمبلی کو آسان بنانے میں مدد ملتی ہے۔
درد کے پوائنٹس اور پروڈکٹ ویلیو
چیلنج 1:
USB پورٹس آلات کے اندر چھپے ہوئے ہیں۔
صنعتی کمپیوٹرز، مدر بورڈز اور کنٹرولرز اکثر ایک دیوار کے اندر گہرے نصب ہوتے ہیں۔ فلیش ڈرائیو، USB کنفیگریشن ٹول یا ڈیٹا کے حصول کے آلے کو مربوط کرنے کے لیے بصورت دیگر آلات کو کھولنے کی ضرورت پڑ سکتی ہے۔
PCM-A-005 داخلی USB پورٹ کو ایک مقررہ بیرونی پینل مقام تک بڑھاتا ہے، سروس تک رسائی کو بہتر بناتا ہے۔
چیلنج 2:
معیاری USB ایکسٹینشن کیبلز کو محفوظ طریقے سے پینل نہیں لگایا جا سکتا
معیاری USB مرد-سے-خواتین کی توسیعی کیبلز بنیادی طور پر فاصلے کی حدود کو حل کرتی ہیں، لیکن خواتین کنیکٹر عام طور پر غیر تعاون یافتہ رہتا ہے۔
صنعتی آلات میں، یہ انٹرفیس کی پوزیشننگ، انکلوژر ڈیزائن اور طویل-سروسیبلٹی کو پیچیدہ بنا سکتا ہے۔
پینل ماؤنٹ ریسیپٹیکل میں ایک اسنیپ-ایک فکسڈ USB انٹرفیس بناتا ہے اور ایک زیادہ منظم آلات کی ترتیب فراہم کرتا ہے۔
چیلنج 3:
سکرو ماؤنٹنگ اسمبلی کے مراحل کو جوڑتی ہے۔
روایتی اسکرو-ماؤنٹڈ پینل کنیکٹرز کو عام طور پر کنیکٹر کی پوزیشننگ، اسکرو داخل کرنے اور نٹ کو سخت کرنے کی ضرورت ہوتی ہے۔
اعلی-آلات کی تیاری میں، ہر اضافی مکینیکل جزو اور اسمبلی آپریشن پیداواری کوششوں میں اضافہ کرتا ہے۔
اسنیپ-برقرار رکھنے سے الگ الگ باندھنے والے ہارڈ ویئر کو کم کر دیتا ہے اور تیز تر اسمبلی کے لیے تیار کردہ مصنوعات کے لیے موزوں ہے۔
PCM-A-005 USB 2.0 سنیپ ان پینل ماؤنٹ کیبل
PCM-A-005 بنیادی طور پر USB قسم پر مشتمل ہوتا ہے-ایک مرد کنیکٹر، USB کیبل، اسنیپ-USB قسم میں-خواتین کے پینل ماؤنٹ ریسیپٹیکل اور مولڈ کنیکٹر-پروٹیکشن سیکشنز۔
اندرونی قسم-مرد پلگ میزبان یا کسی دوسرے ہم آہنگ USB قسم سے جڑتا ہے-ایک انٹرفیس، جب کہ بیرونی خواتین کا رسیپٹیکل صارف-قابل رسائی پینل انٹرفیس کے طور پر کام کرتا ہے۔
اس کی 300±15 ملی میٹر مختصر کیبل کی لمبائی قریبی اندرونی بندرگاہ کی توسیع کے لیے ہے اور کمپیکٹ آلات کے اندر اضافی کیبلنگ کو کم کرنے میں مدد کرتی ہے۔
درخواستیں:
صنعتی کنٹرول کے سازوسامان، نیٹ ورک کیبینٹ، سرور سسٹم، ٹیسٹ پلیٹ فارم، کنٹرول بکس، ملٹی میڈیا آلات، خودکار آلات اور ایمبیڈڈ سسٹمز کے لیے موزوں ہے جس کے لیے اندرونی USB انٹرفیس کو بیرونی پینل تک بڑھانا ضروری ہے۔
مصنوعات کی نمائش
سنیپ-بمقابلہ سکرو-ماؤنٹ USB پینل کیبل
| آئٹم | اسنیپ-ان | اسکرو-ماؤنٹ | |
| چڑھنا | کلپس کو برقرار رکھنا | پیچ یا گری دار میوے | |
| اوزار | عام طور پر ضرورت نہیں ہے۔ | عام طور پر ضرورت ہوتی ہے۔ | |
| اسمبلی کی رفتار | تیز | نسبتاً سست | |
| فاسٹنرز | کم | مزید | |
| حجم اسمبلی | انتہائی موزوں | موزوں | |
| سروس ہٹانا | آسان، ڈیزائن- منحصر | قابل تکرار | |
| برقرار رکھنا | ڈیپنڈسن کلپ-پینل فٹ | فاسٹنرز پر منحصر ہے۔ | |
| پینل کی موٹائی | سنیپ کی حد سے مماثل ہونا ضروری ہے۔ | اکثر زیادہ لچکدار | |
| عام استعمال | انکلوژرز، پینلز، حجم کا سامان | وہ سازوسامان جس میں سخت بندھن کی ضرورت ہوتی ہے۔ |
USB پینل ماؤنٹ کیبل کا انتخاب کیسے کریں۔
● اسمبلی کی ضروریات کی بنیاد پر بڑھتے ہوئے ڈھانچے کو منتخب کریں۔
اگر مقصد پیچ اور گری دار میوے کو کم کرنا اور اعلی-حجم اسمبلی کی کارکردگی کو بہتر بنانا ہے، تو PCM-A-005 جیسی ساخت میں اسنیپ-کو ترجیح دی جا سکتی ہے۔
اگر مضبوط مکینیکل لاکنگ کی ضرورت ہو تو، سکرو-ماؤنٹڈ یا فلینج-ماؤنٹڈ متبادل کا جائزہ لیا جانا چاہیے۔
● USB ورژن کے مطابق منتخب کریں۔
PCM-A-005 USB 1.1 اور USB 2.0 کو سپورٹ کرتا ہے اور عام USB ایپلیکیشنز جیسے کی بورڈز، چوہوں، فلیش ڈرائیوز، منتخب کردہ ڈیٹا کے حصول کے آلات اور آلات کی ترتیب کی بندرگاہوں کے لیے استعمال کیا جا سکتا ہے۔
اگر USB 3.x سپر اسپیڈ کارکردگی درکار ہے تو متعلقہ USB 3.x کنیکٹر، کیبل کی تعمیر اور ہائی-اسپیڈ سگنل ڈیزائن کا استعمال کرنا ضروری ہے۔ USB 2.0 کیبل USB 3.x سپر اسپیڈ کارکردگی فراہم نہیں کر سکتی۔
● پینل کے ڈھانچے کی تصدیق کریں۔
کنیکٹرز میں سنیپ- پینل کٹ آؤٹ کے طول و عرض اور پینل کی موٹائی کے لیے حساس ہوتے ہیں۔
ڈیزائنرز کو اصل کٹ آؤٹ، رواداری، پینل کی موٹائی، موثر سنیپ-رٹینشن رینج، کنیکٹر اورینٹیشن اور انٹرفیس کے ارد گرد بیرونی کلیئرنس کی تصدیق کرنی چاہیے۔
● پیریفرل پاور کے تقاضوں کی تصدیق کریں۔
USB انٹرفیس ڈیٹا اور پیریفرل پاور دونوں لے سکتے ہیں۔
اعلیٰ-پاور USB ڈیوائسز کو جوڑتے وقت، ہوسٹ پورٹ کی اہلیت، پیریفرل کرنٹ کی ضرورت اور مکمل کیبل اسمبلی سب پر غور کیا جانا چاہیے۔
ایک مخصوص زیادہ سے زیادہ پاور-موجودہ درجہ بندی کا دعویٰ مکمل طور پر 24AWG پاور-کنڈکٹر سائز سے نہیں کیا جانا چاہئے بغیر تصدیق شدہ برقی ٹیسٹ ڈیٹا کے۔
حسب ضرورت صلاحیتیں
1. کسٹم کیبل کی لمبائی
اضافی کیبل کو کم کرنے اور ہارنس روٹنگ کو بہتر بنانے کے لیے اندرونی USB انٹرفیس اور پینل کے مقام کے درمیان فاصلے کے مطابق کیبل کی لمبائی کو اپنی مرضی کے مطابق بنایا جا سکتا ہے۔
2. پینل کی ساخت حسب ضرورت
آلات کے ڈیزائن کے مطابق اسنیپ کے مختلف طول و عرض، پینل کی موٹائی کی حدود، کنیکٹر اورینٹیشنز اور متبادل پینل ماؤنٹ ڈھانچے کا جائزہ لیا جا سکتا ہے۔
3.USB کنیکٹر کنفیگریشن حسب ضرورت
USB قسم-مرد-سے-خواتین کنفیگریشنز کے علاوہ، دیگر USB کنیکٹر کے مجموعوں کا اندازہ پروجیکٹ کی ضروریات کے مطابق کیا جا سکتا ہے، کیبل کی تعمیر کو متعلقہ USB ورژن اور سگنل کی ضروریات کے لیے دوبارہ ڈیزائن کیا گیا ہے۔
4. کیبل اور جیکٹ حسب ضرورت
مختلف کنڈکٹر گیجز، پی وی سی تعمیرات، لچکدار کیبلز اور دیگر مناسب جیکٹ آپشنز کو اندرونی جگہ، موڑنے کی ضروریات اور مکینیکل تحفظ کی ضروریات کو پورا کرنے کے لیے جانچا جا سکتا ہے۔
5. رنگ اور ظاہری شکل حسب ضرورت
کنیکٹر ہاؤسنگ کا رنگ، کیبل کا رنگ، لیبلز اور پروڈکٹ-شناخت کے طریقوں کا اندازہ OEM آلات کی اسٹائلنگ اور کیبل-انتظام کی ضروریات کے مطابق کیا جا سکتا ہے۔
6.OEM/ODM حسب ضرورت
کسٹم یو ایس بی پینل ماؤنٹ کیبل اسمبلیاں گاہک کی مکینیکل ڈرائنگ، کنیکٹر کی وضاحتیں، کیبل کی لمبائی، پن اسائنمنٹ، پینل کے طول و عرض، بڑھتے ہوئے واقفیت، لیبلنگ، پیکیجنگ اور BOM کی ضروریات کے مطابق تیار کی جا سکتی ہیں۔
