DB25 خواتین سے DB9 مرد RS232 اڈاپٹر
PCM Cable Co., Ltd. چین میں DB25 خواتین سے DB9 مرد RS232 اڈاپٹر مینوفیکچررز اور سپلائرز میں سے ایک ہے۔ ہماری فیکٹری سے رعایتی قیمت پر تھوک اعلی معیار کی اپنی مرضی کے مطابق مصنوعات میں خوش آمدید۔ کوٹیشن اور مفت نمونے کے لیے ہم سے رابطہ کریں۔
نئے ترقی یافتہپریمیئر کیبل PCM-KW-686ایک کمپیکٹ ہےDB25 فیمیل سے DB9 مرد D-سب سیریل اڈاپٹرDB25 مردانہ کنکشن کا استعمال کرتے ہوئے میراثی آلات، کیبلز یا سیریل سسٹمز کے درمیان فزیکل انٹرفیس کی منتقلی فراہم کرنے کے لیے ڈیزائن کیا گیا ہے اور DB9 مردانہ انٹرفیس کنفیگریشن کی ضرورت والے بہاو والے ماحول۔
PLCs، صنعتی کمپیوٹرز، موڈیم، POS سسٹمز، سیریل سرورز، ڈیٹا-کے حصول کا سامان اور پرانی پیری فیرلز جو فعال سروس میں رہتے ہیں، ایک پورے کنٹرولر، کمیونیکیشن ڈیوائس یا انسٹال شدہ کیبل انفراسٹرکچر کو صرف اس وجہ سے تبدیل کرنا کہ DB25 اور DB9 کنیکٹر فارمیٹس مختلف ہیں غیر ضروری ریٹروفٹ لاگت میں اضافہ کر سکتے ہیں۔
PCM-KW-686 ایک کمپیکٹ D-لیگیسی آلات کی دیکھ بھال، انٹرفیس کی منتقلی، سسٹم انٹیگریشن اور انجینئرنگ کی خرابیوں کا سراغ لگانے کے لیے ذیلی اڈاپٹر فن تعمیر فراہم کرتا ہے۔
مطابقت کا نوٹس
PCM-KW-686 ایک انٹرفیس اڈاپٹر ہے، خودکار پروٹوکول کنورٹر نہیں۔ تنصیب سے پہلے ہمیشہ آلات کی پن اسائنمنٹ، کنیکٹر کی جنس، کمیونیکیشن کا معیار اور وائرنگ کنفیگریشن کی تصدیق کریں۔ ایک DB25 کنیکٹر RS-232، ایک اور سیریل اسٹینڈرڈ، ایک متوازی انٹرفیس یا مینوفیکچرر کے مخصوص سگنل لے سکتا ہے۔
بنیادی فائدہ: میراثی سیریل انفراسٹرکچر کا تحفظ
PCM-KW-686 کی بنیادی قیمت صرف "25 پنوں کو 9 پنوں میں تبدیل نہیں کر رہی ہے۔" یہ سسٹم میں دو D-Sub کنیکٹر فارمیٹس کے درمیان مکینیکل اور برقی منتقلی فراہم کرتا ہے جہاں سگنل میپنگ کی تصدیق ہو چکی ہے۔ PLCs، موڈیم، صنعتی PCs، POS ٹرمینلز یا ٹیسٹ آلات کے لیے جو آپریشنل رہتے ہیں، یہ نقطہ نظر بصورت دیگر قابل استعمال آلات کو صرف اس لیے ریٹائر ہونے سے روک سکتا ہے کیونکہ کنیکٹر کی نسلیں مختلف ہوتی ہیں۔
مستحکم کنکشن: D-سب میٹنگ اور برقرار رکھنے کی تصدیق ہونی چاہیے۔
DB25 اور DB9 D- ذیلی کنیکٹر فارمیٹس کو قائم کیا گیا ہے، لیکن قابل بھروسہ عمل رابطے کی ملاپ سے زیادہ پر منحصر ہے۔ سازوسامان کو کنیکٹر کی جنس، پیچ یا برقرار رکھنے کے انتظامات، ارد گرد کی کلیئرنس اور تنصیب کے بعد لگائے جانے والے مکینیکل بوجھ کی تصدیق کرنی چاہیے۔ کمپن والے ماحول میں، بھاری بیرونی کیبل کو PCM-KW-686 کے ذریعے آلات کے D-Sub پورٹ میں موڑنے والے لمحے کو مسلسل منتقل نہیں کرنا چاہیے۔ اضافی کیبل سپورٹ کی ضرورت ہو سکتی ہے۔
تنصیب کے تقاضے: پہلے جنس، DTE/DCE اور پن آؤٹ کی تصدیق کریں۔
تنصیب سے پہلے کم از کم چار اشیاء کی تصدیق ہونی چاہیے۔
سب سے پہلے، انٹرفیس کی جنس کی تصدیق کریں تاکہ آلات DB25 Female اور DB9 Male کے ساتھ درست طریقے سے ہم آہنگ ہوں۔
دوسرا، PCM-KW-686 کی اندرونی DB25-سے-DB9 پن میپنگ کی تصدیق کریں۔
تیسرا، DTE/DCE کے کرداروں کی شناخت کریں کیونکہ RS-232 آلات کے کردار اس بات پر اثر انداز ہوتے ہیں کہ آیا سیدھا یا کراس اوور انتظام درکار ہے۔
چوتھا، مصافحہ کی ضروریات کا تعین کریں۔ کچھ سسٹمز صرف TxD، RxD اور گراؤنڈ استعمال کرتے ہیں، جبکہ دیگر کو RTS، CTS، DSR، DTR، DCD اور RI کی ضرورت ہوتی ہے۔
مصنوعات کی تفصیلات
| پروڈکٹ کا نام | DB25 فیمیل سے DB9 مرد D-سب اڈاپٹر |
| پریمیئر کیبل P/N | PCM-KW-686 |
| کنیکٹر P1 | DB25 فیمیل، بلیک انسولیٹر، نکل-پلیٹڈ شیل |
| کنیکٹر P2 | DB9 مرد، سیاہ انسولیٹر، نکل-پلیٹڈ شیل |
| ساخت | انٹیگریٹڈ سیدھے اڈاپٹر |
| مجموعی لمبائی | 49.5 ± 1 ملی میٹر |
| DB25 سائیڈ کی اونچائی | 55.5 ملی میٹر |
| DB9 سائیڈ کی اونچائی | 33.9 ملی میٹر |

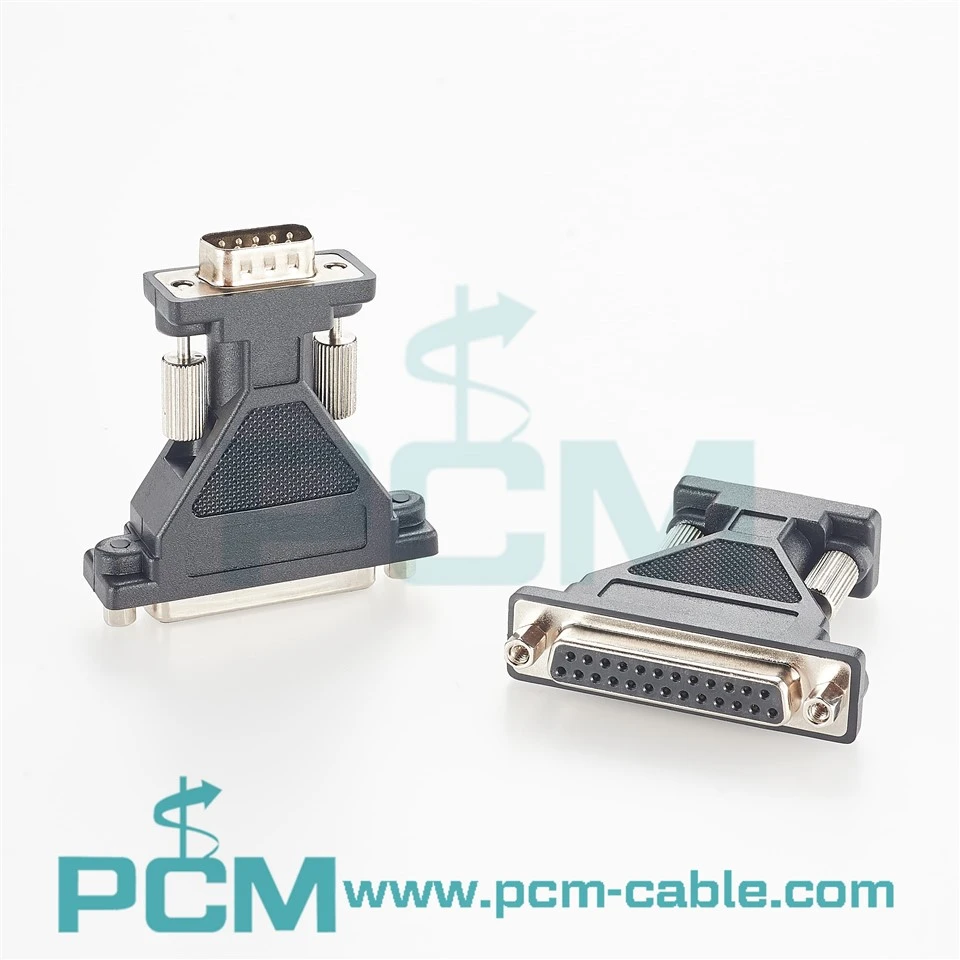

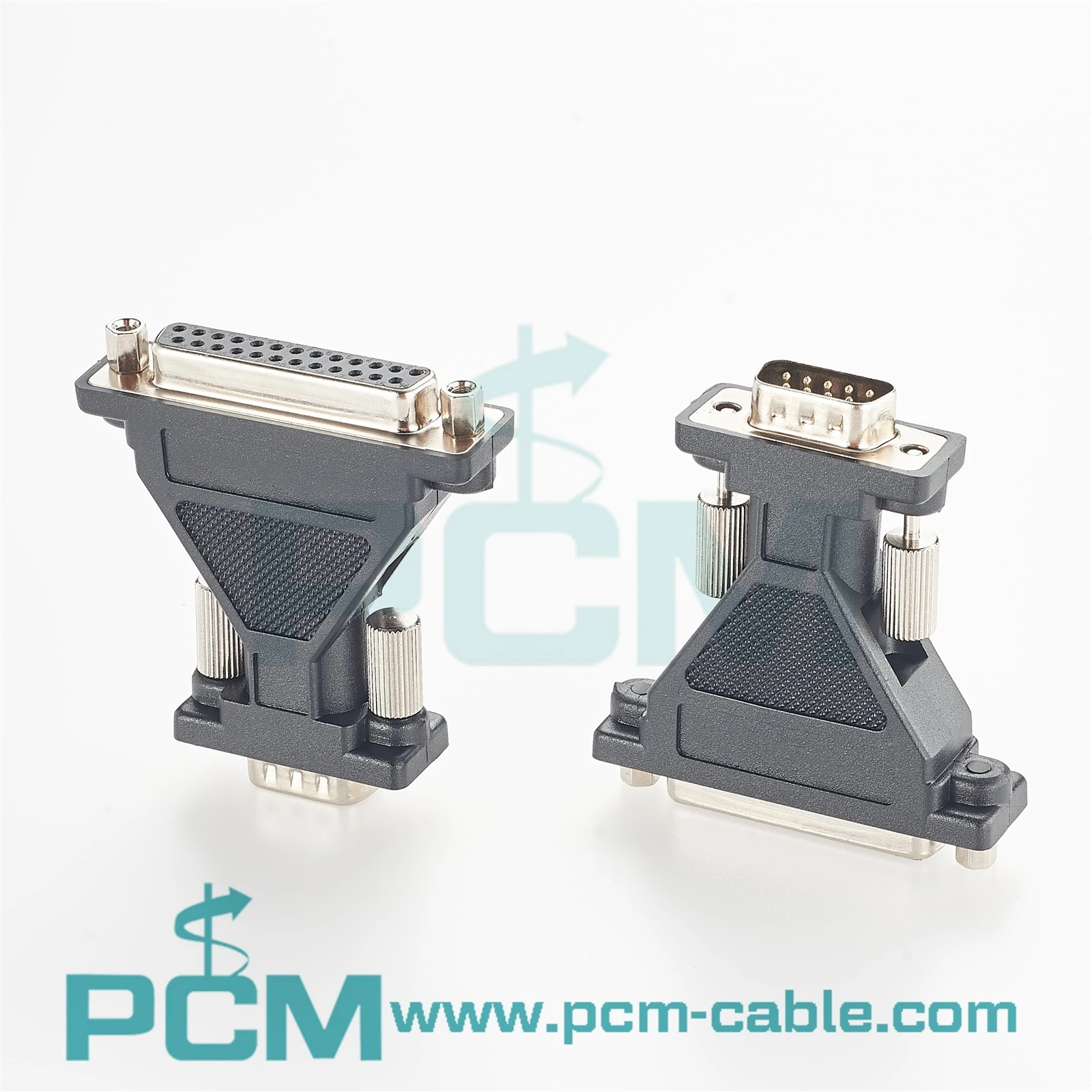

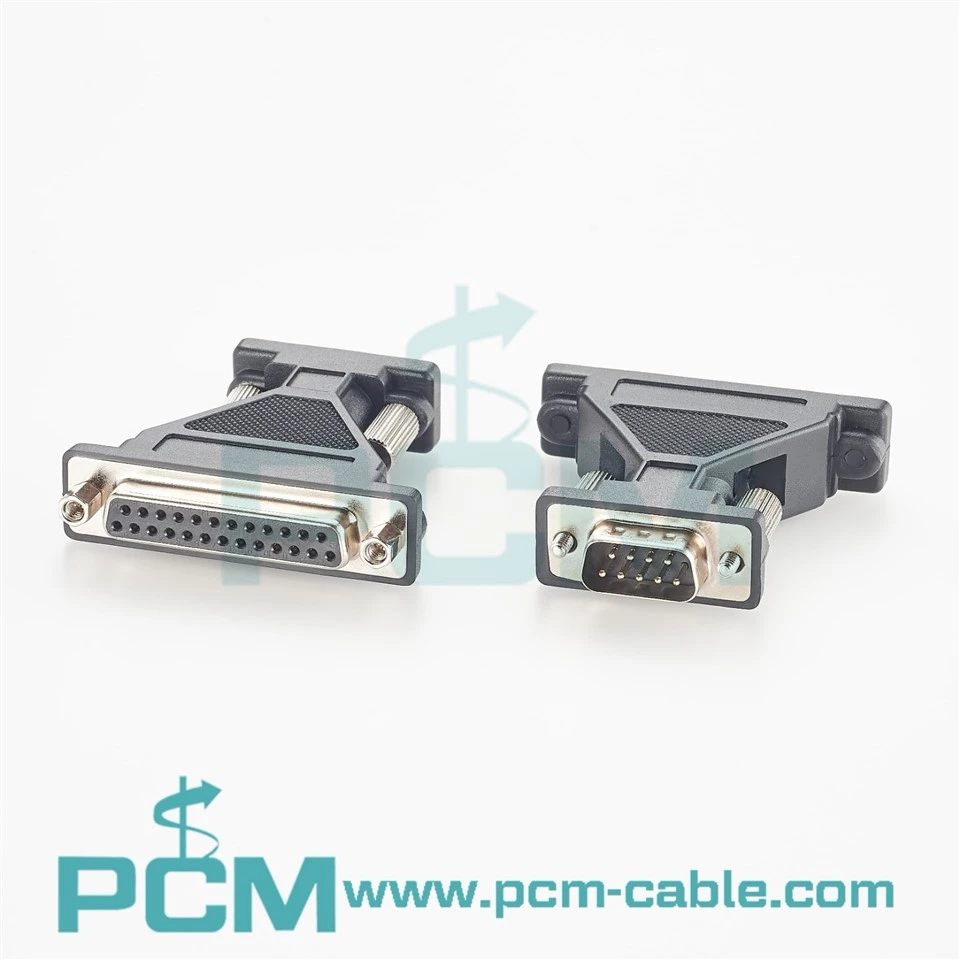

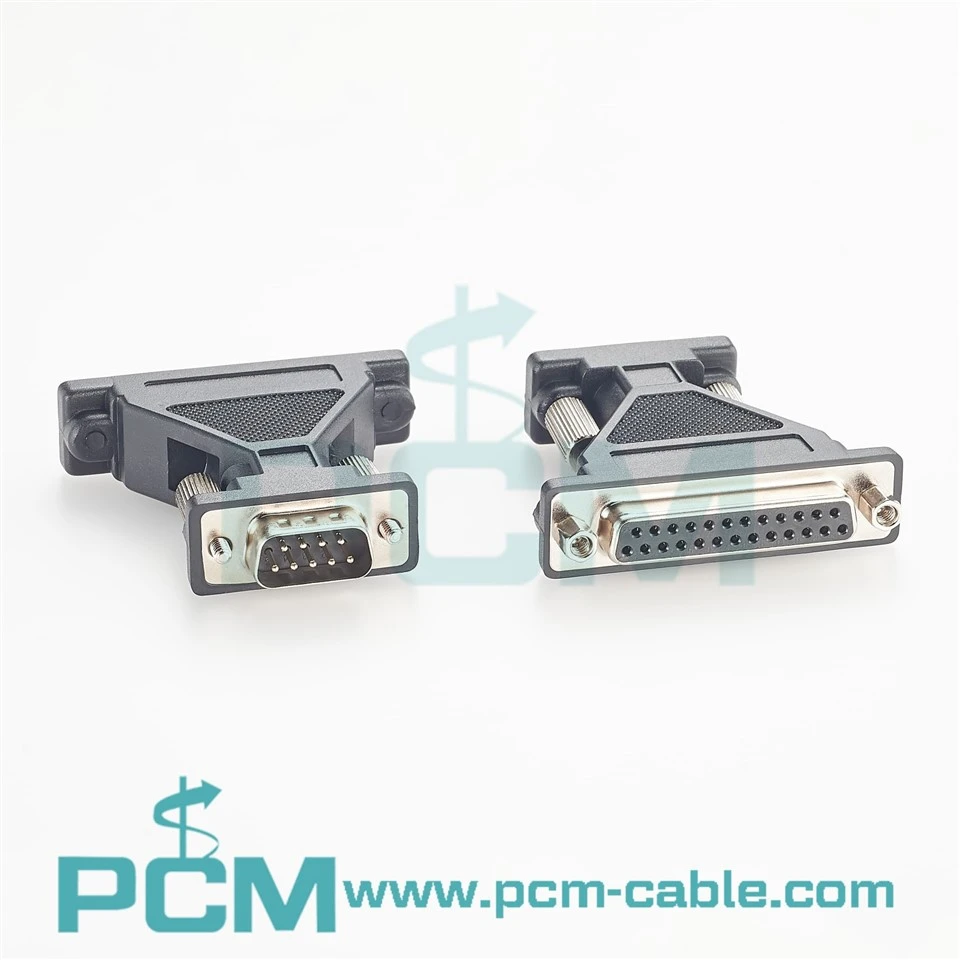

مصنوعات کی نمائش
مصنوعات کی خصوصیات
DB25 خواتین سے DB9 مرد انٹرفیس کا مجموعہ
PCM-KW-686 ایک کمپیکٹ اڈاپٹر باڈی میں 25-pin D-Sub Female کنیکٹر کو 9-pin D-Sub male کنیکٹر کے ساتھ جوڑتا ہے۔ طویل DB25 سے DB9 کنورژن کیبل استعمال کرنے کے مقابلے میں، یہ کنفیگریشن خاص طور پر مفید ہے جب بندرگاہیں ایک دوسرے کے قریب واقع ہوں، کابینہ کی جگہ محدود ہو یا صرف کنیکٹر فارمیٹ کی منتقلی کی ضرورت ہو۔
لیگیسی سیریل انٹرفیس ہجرت کے لیے ڈیزائن کیا گیا ہے۔
بہت سے وراثت والے صنعتی کنٹرولرز، موڈیم، سیریل سرورز اور پیریفرل ڈیوائسز اب بھی DB25 کنکشن استعمال کرتے ہیں، جبکہ نئے سروس ٹرمینلز، سیریل لوازمات اور صنعتی کمپیوٹرز زیادہ عام طور پر DB9 انٹرفیس استعمال کرتے ہیں۔ جب پن میپنگ مطابقت رکھتی ہے، تو PCM-KW-686 ان DB25 اور DB9 ماحول کے درمیان منتقلی فراہم کرتا ہے اور پرانی سیریل آلات کی مفید زندگی کو بڑھانے میں مدد کر سکتا ہے۔
کمپیکٹ کیبل-مفت اڈاپٹر آرکیٹیکچر
PCM-KW-686 بغیر کسی اضافی لمبی کنورژن کیبل کے براہ راست D-سب اڈاپٹر فن تعمیر کا استعمال کرتا ہے۔ کنٹرول کیبنٹ، لیبارٹری سروس بینچ، آلات کے پیچھے والے پینلز اور گنجان آباد سیریل پورٹ والے علاقوں میں، یہ غیر ضروری کیبل لوپس، کیبل کے جمع ہونے اور اضافی فکسنگ کی ضروریات کو کم کرنے میں مدد کرتا ہے۔
غیر فعال انٹرفیس موافقت
PCM-KW-686 کو ایک غیر فعال D-سب انٹرفیس اڈاپٹر کے طور پر رکھا گیا ہے اور اسے USB-سے-RS232 کنورٹر، پروٹوکول کنورٹر یا سگنل لیول کنورٹر کے طور پر نہیں سمجھا جانا چاہئے۔ جب اس کی اندرونی پن میپنگ کو ہدف RS-232 آلات کے لیے ترتیب دیا جاتا ہے، تو یہ بوڈ ریٹ، پروٹوکول، وولٹیج کی سطح یا ڈیٹا فارمیٹ کو تبدیل کرنے کے بجائے فزیکل سگنل ری میپنگ فراہم کرتا ہے۔
بنیادی درخواست کے منظرنامے۔
PLC پروگرامنگ اور صنعتی آلات کی بحالی
PLCs، صنعتی کنٹرولرز، CNC پیری فیرلز اور لیگیسی آٹومیشن آلات کی خدمت کے لیے موزوں جو اب بھی DB25 سیریل انٹرفیس استعمال کرتے ہیں۔ جب سروس کمپیوٹرز، سیریل لوازمات یا ٹیسٹ آلات DB9 کنیکٹیویٹی کا استعمال کرتے ہیں، تو PCM-KW-686 آلہ کے پن آؤٹ کی تصدیق کے بعد مطلوبہ انٹرفیس منتقلی فراہم کر سکتا ہے۔
صنعتی کمپیوٹرز اور سیریل سرورز
اڈاپٹر صنعتی پی سیز، سیریل ایکسپینشن سسٹمز، ٹرمینل سرورز اور صنعتی کمیونیکیشن کیبنٹ میں DB25/DB9 انٹرفیس موافقت کو سپورٹ کر سکتا ہے، خاص طور پر اپ گریڈ پروجیکٹس میں جہاں میراثی اور جدید آلات ایک ساتھ موجود ہوں اور پورے سیریل انفراسٹرکچر کو ایک ساتھ تبدیل نہیں کیا جا سکتا۔
ڈیٹا کا حصول اور لیبارٹری کا سامان
DAQ سسٹمز، پیمائش کے آلات، ٹیسٹ کنٹرولرز اور لیگیسی لیبارٹری سیریل آلات پر انٹرفیس موافقت کے لیے موزوں ہے۔ جب موجودہ پروٹوکول اور پن آؤٹ میں کوئی تبدیلی نہیں ہوتی ہے اور صرف بیرونی D-سب کنیکٹر فارمیٹ کو ڈھالنا ضروری ہے، ایک کمپیکٹ DB25 Female to DB9 Male اڈاپٹر مکمل طور پر نئی کیبل اسمبلی بنانے کی ضرورت کو کم کر سکتا ہے۔
بنیادی کارکردگی کے فوائد
وراثت کو کم کرتا ہے-سسٹم انٹرفیس اپ گریڈ لاگت
کام کرنے والے لیگیسی سیریل سسٹم میں، کنٹرولر، پیریفرل ڈیوائس یا مکمل کیبل اسمبلی کو تبدیل کرنا صرف اس لیے کہ DB25 اور DB9 کنیکٹر فارمیٹس مختلف ہوتے ہیں ہمیشہ ضروری نہیں ہوتا ہے۔ جب پن میپنگ مطابقت رکھتی ہے، تو PCM-KW-686 موجودہ آلات کو برقرار رکھ سکتا ہے اور غیر ضروری ہارڈویئر کی تبدیلی اور دوبارہ وائرنگ کے اخراجات کو کم کر سکتا ہے۔
کثیر-اسٹیج اڈاپٹر کی پیچیدگی کو کم کرتا ہے۔
ایک سے زیادہ جنس تبدیل کرنے والوں، مختصر کیبلز اور سیریل لوازمات کو زنجیر بنانے سے عقبی-پینل کی جگہ کی ضروریات بڑھ جاتی ہیں اور اضافی مکینیکل کنکشنز اور ٹربل شوٹنگ پوائنٹس متعارف کرائے جاتے ہیں۔ PCM-KW-686 DB25 Female اور DB9 Male کی منتقلی کو ایک انٹرفیس نوڈ میں یکجا کرتا ہے، جب ٹارگٹ وائرنگ کے موافق ہونے پر کنکشن کے راستے کو آسان بناتا ہے۔
تیز فیلڈ ٹربل شوٹنگ کی حمایت کرتا ہے۔
جب مختلف آلات کی نسلوں کے DB25 اور DB9 انٹرفیس کو ملایا جاتا ہے تو، کنیکٹر کی جنس، پن میپنگ، DTE/DCE رولز، ہینڈ شیک کنفیگریشن یا آلات کی ترتیبات کی وجہ سے ناکامی ہو سکتی ہے۔ واضح طور پر بیان کردہ DB25-to-DB9 اڈاپٹر انجینئرز کو کنیکٹر-فارمیٹ کے مسائل کو پروٹوکول یا ڈیوائس کنفیگریشن کے مسائل سے الگ کرنے میں مدد کرتا ہے، جس سے خرابیوں کا سراغ لگانے کی کارکردگی بہتر ہوتی ہے۔
معیاری OEM سروس انوینٹری کے لیے موزوں ہے۔
سیریل آلات کی متعدد نسلوں کو برقرار رکھنے والے OEMs اور سسٹم انٹیگریٹرز کے لیے، ایک معیاری DB25 Female to DB9 Male اڈاپٹر امپرووائزڈ کنورژن کیبلز کی ضرورت کو کم کر سکتا ہے۔ کلیئر پن آؤٹ ورژنز، پارٹ-نمبر لیبلنگ اور پیکیجنگ کنٹرول سروس آپریشنز کے دوران سیدھے-تھرو اور نال-موڈیم ویریئنٹس کو ملانے سے روکنے میں بھی مدد کر سکتے ہیں۔
اکثر پوچھے گئے سوالات
Q1: کیا PCM-KW-686 ایک پروٹوکول کنورٹر ہے؟
A1: نہیں PCM-KW-686 ایک غیر فعال DB25 فیمیل سے DB9 مرد D-سب اڈاپٹر ہے اور اس میں کوئی USB-سے-RS232 چپ سیٹ، MCU، UART کنورژن، سگنل آئسولیشن یا پروٹوکول-کنورژن نہیں ہے۔ اس کا کردار اندرونی پن میپنگ کی تصدیق کے بعد فزیکل ڈی-سب انٹرفیس اور سگنل لائن موافقت فراہم کرنا ہے۔
Q2: کیا یہ ہر RS-232 ڈیوائس کے ساتھ مطابقت رکھتا ہے؟
A2: کسی عالمگیر مطابقت کی ضمانت نہیں دی جا سکتی۔ DB25/DB9 انٹرفیس، کنیکٹر کی صنف، DTE/DCE رول، TxD/RxD سمت، ہارڈویئر ہینڈ شیک اور اندرونی پن آؤٹ سبھی کی تصدیق ہونی چاہیے۔ RS-232 استعمال کرنے والے دو آلات خود بخود براہ راست جڑ نہیں جاتے ہیں۔
Q3: کیا مختلف سکرو یا ہاؤسنگ کو اپنی مرضی کے مطابق بنایا جا سکتا ہے؟
A3:ریٹینشن ہارڈویئر، ہاؤسنگ میٹریل، رنگ اور لوگو کو آلات-پینل کی ضروریات، D-سب جیک-اسکرو کنسٹرکشن اور دستیاب جگہ کے مطابق بنایا جا سکتا ہے۔ تصدیق کے لیے آلات کی مکینیکل ڈرائنگ یا موجودہ کنیکٹر کی تفصیلات فراہم کی جانی چاہئیں۔

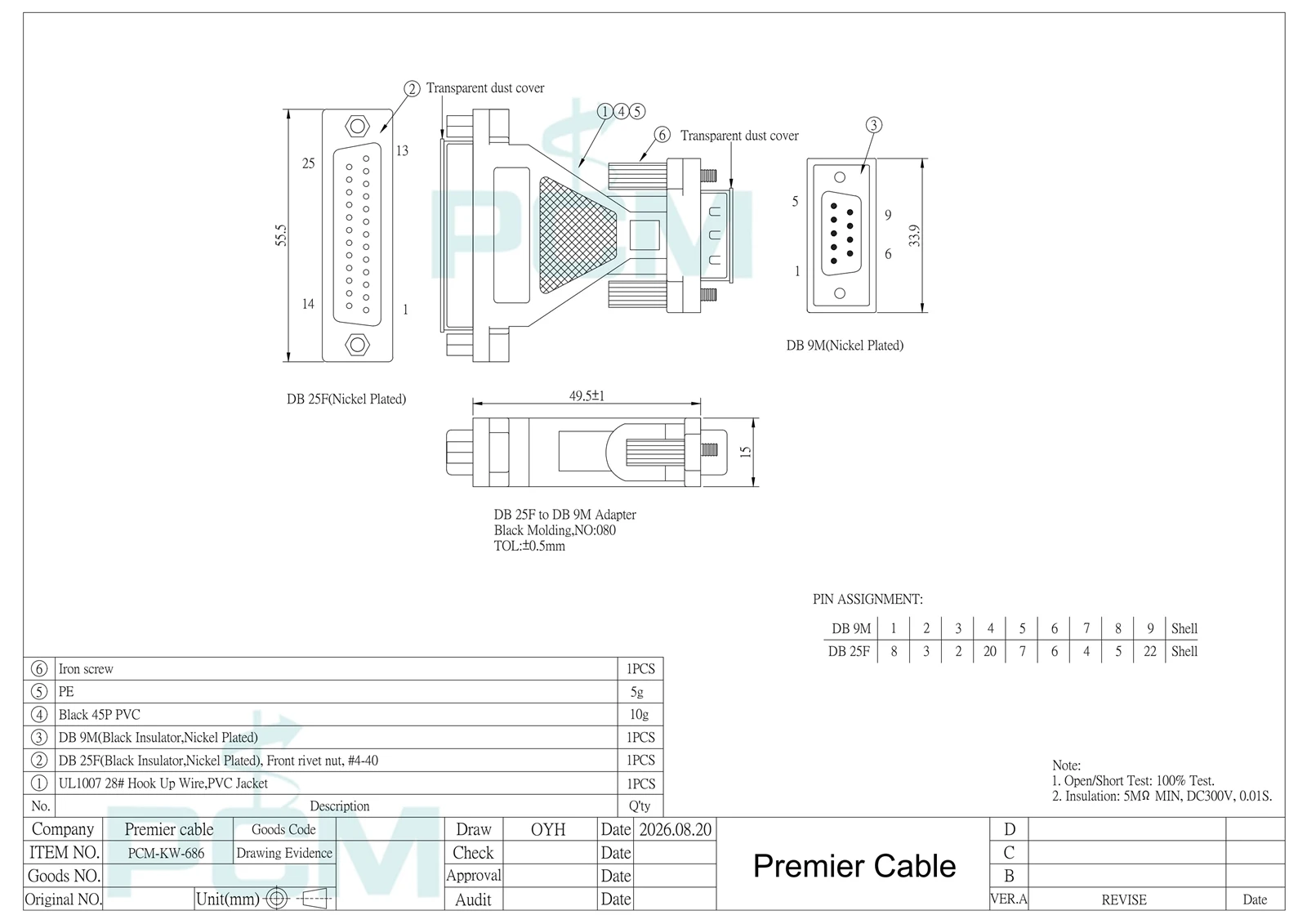

مصنوعات کی ڈرائنگ
